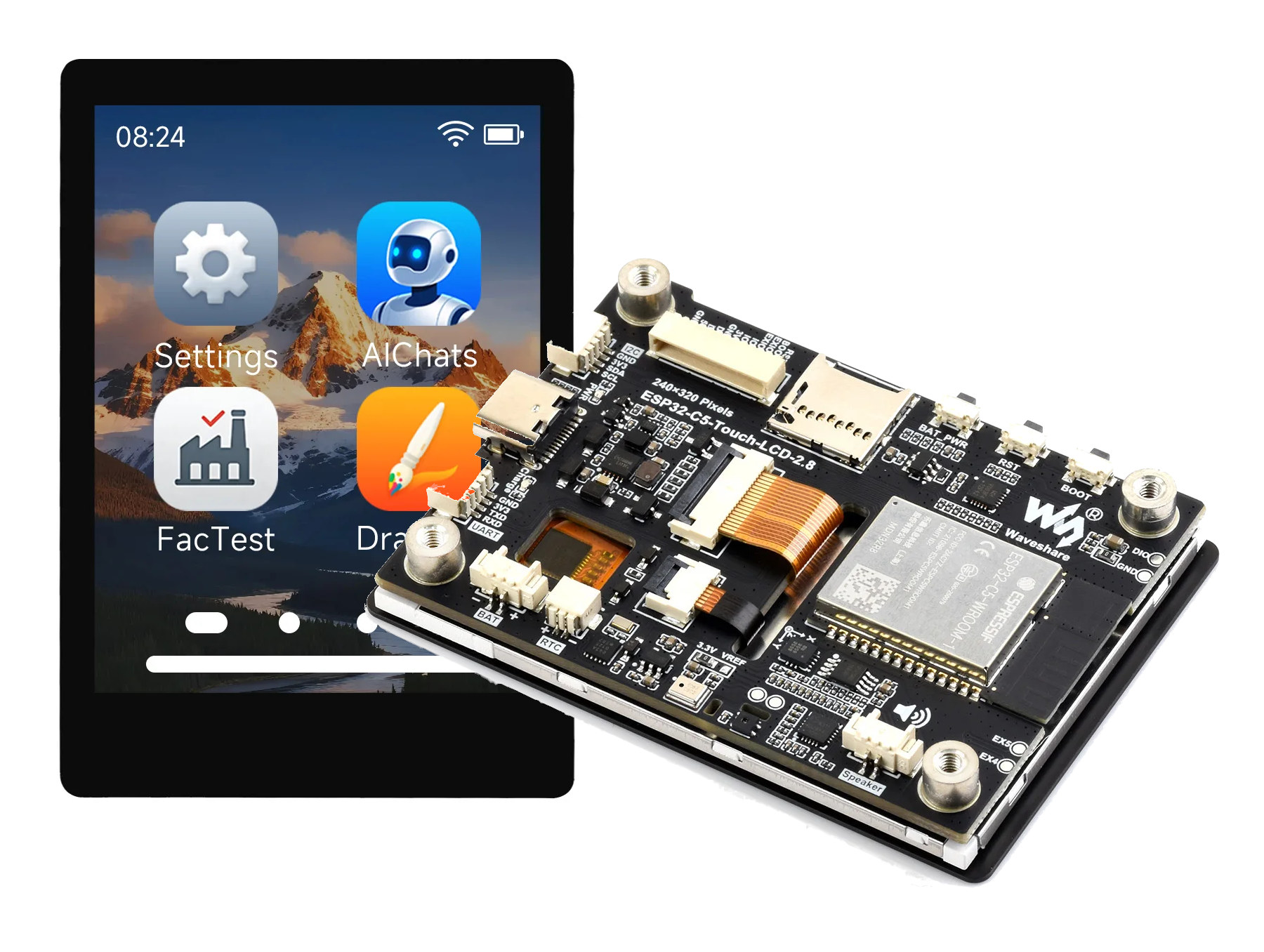

ESP32-C5 DevKit มาพร้อมจอสัมผัส 2.8 นิ้ว รองรับ Wi-Fi 6 dual-band และ Bluetooth 5 LE

เมื่อสัปดาห์ที่แล้วเราได้เขียนถึงบอร์ด ESP32-C5-LCD-1.47 ซึ่งเป็นหนึ่งในชุดพัฒนา (DevKit) รุ่นแรก ๆ ที่มาพร้อมหน้าจอในตัว รองรับการเชื่อมต่อ WiFi 6 แบบ Dual-band เหมาะสำหรับโครงการด้าน IoT และ HMI อย่างไรก็ตามมีผู้อ่านรายหนึ่งแสดงความคิดเห็นว่า บอร์ดดังกล่าวยังขาดหน้าจอที่รองรับระบบสัมผัส และ kwchow ได้ส่งลิงค์ไปยังรุ่น ESP32-C5-Touch-LCD-2.8 ซึ่งตอบโจทย์ในด้านนี้ โดยมาพร้อมชิป ESP32-C5 และหน้าจอ IPS ขนาด 2.8 นิ้ว ที่รองรับระบบสัมผัสแบบคาปาซิทีฟ ความละเอียด 320×480 พิกเซล

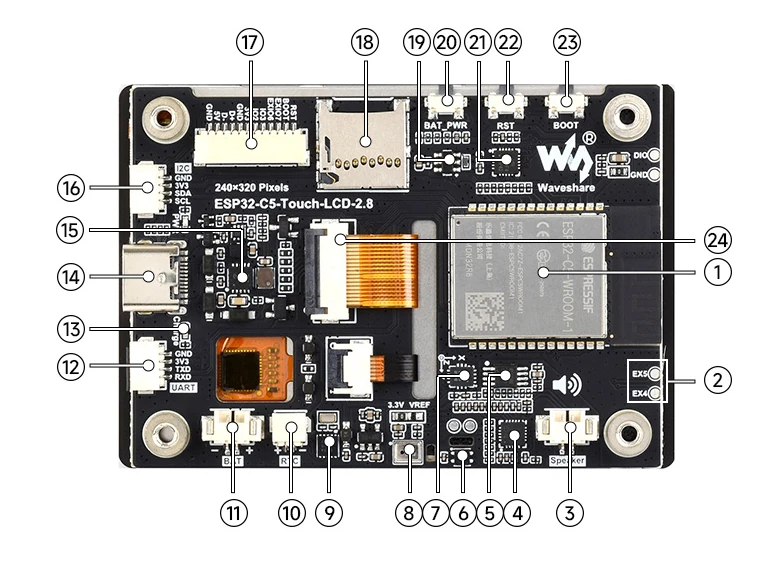

บอร์ดรุ่นใหม่นี้ยังมาพร้อมกับสล็อต microSD card, พอร์ต USB-C สำหรับจ่ายไฟและโปรแกรม, ไมโครโฟนในตัว, คอนเนกเตอร์สำหรับลำโพง, เซ็นเซอร์หลายชนิด รวมถึงคอนเนกเตอร์ I/O สำหรับต่อขยายอุปกรณ์เพิ่มเติมอีกด้วย

สเปคของ ESP32-C5-Touch-LCD-2.8:

โมดูลไร้สาย – Espressif Systems ESP32-C5-WROOM-1-N32R8
- SoC – ESP32-C5HR8
  - CPU
    - โปรเซสเซอร์ RISC-V 32 บิต แบบ Single-core ความเร็วสูงสุด 240 MHz
    - คอร์ RISC-V กำลังต่ำ ทำงานที่ 40 MHz ใช้เป็นโปรเซสเซอร์หลักสำหรับงานที่ต้องการประหยัดพลังงาน
  - หน่วยความจำ – SRAM ภายในชิป 384 KB, PSRAM 8 MB
  - ที่เก็บข้อมูล – ROM 320 KB
  - การเชื่อมต่อไร้สาย
    - WiFi 6 (802.11ax) แบบ Dual-band 2.4GHz / 5GHz พร้อมรองรับการใช้งานย้อนหลังกับมาตรฐาน WiFi 4 (802.11b/g/n)
    - Bluetooth 5.0 Low Energy (LE)
    - วิทยุ IEEE 802.15.4 รองรับ Zigbee 3.0 และ Thread 1.3
- ที่เก็บข้อมูล – Flash 32 MB
- สายอากาศ – สายอากาศแบบ PCB
ที่เก็บข้อมูล – ช่องใส่ MicroSD card
จอแสดงผล
- หน้าจอ IPS ขนาด 2.8 นิ้ว แสดงผล 262K สี ความละเอียด 320×240 พิกเซล รองรับระบบสัมผัสแบบ Capacitive Touch
- คอนโทรลเลอร์จอแสดงผล ST7789 ผ่านอินเทอร์เฟซ SPI 4 สาย
- คอนโทรลเลอร์หน้าจอสัมผัส CST3530
ระบบเสียง
- ไมโครโฟนในตัว
- คอนเน็กเตอร์ลำโพงแบบ 2 พิน
- ชิปแปลงสัญญาณเสียง ES8311 แบบใช้พลังงานต่ำ
- แอมพลิฟายเออร์เสียง NS4150B
USB – พอร์ต USB Type-C สำหรับจ่ายไฟ โปรแกรม และรับส่งข้อมูล
เซนเซอร์
- SHTC3 เซ็นเซอร์วัดอุณหภูมิและความชื้น
- QMI8658 เซ็นเซอร์ IMU 6-axis (Gyroscope 3-axis และ Accelerometer 3-axis )
การขยาย
- คอนเนกเตอร์ UART 4 พิน (3.3V)
- คอนเนกเตอร์ I2C 4 พิน (3.3V)

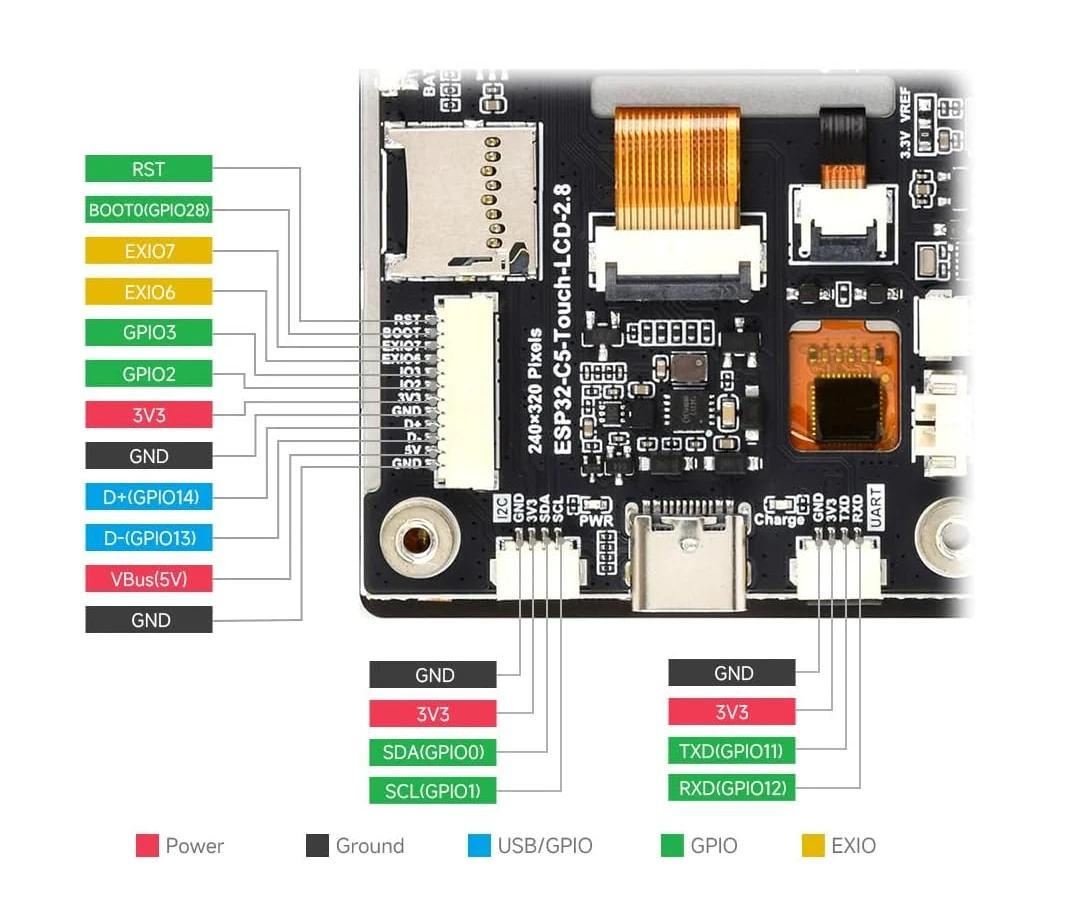

- คอนเนกเตอร์ 12 พิน รองรับ 7x GPIO, USB, Reset, Boot, 5V (VBUS), 3.3V, and GND; หมายเหตุ: 2x GPIOs (EXIO) ผ่าน CH32V003 RISC-V MCU
คุณสมบัติอื่น ๆ
- สวิตช์เปิด/ปิดเครื่อง
- ปุ่มเปิดใช้งานแบตเตอรี่
- ปุ่ม Reset และ Boot
- ไฟ LED แสดงสถานะการชาร์จ
- ชิป RTC PCF85063
- คอนเนกเตอร์แบตเตอรี่สำรอง RTC แบบ 2 พิน
แหล่งจ่ายไฟ
- รับไฟ 5V ผ่านพอร์ต USB Type-C
- คอนเนกเตอร์ 2 พินสำหรับแบตเตอรี่ลิเธียม 3.7V
- รองรับการชาร์จและจ่ายไฟผ่านชิปจัดการพลังงาน ETA6098
ขนาด – แผงวงจร (PCB): 69 × 49.9 มม., โมดูลจอแสดงผล: 73.06 × 50.54 มม.

นอกจากจะรองรับหน้าจอสัมผัสแล้ว ESP32-C5-Touch-LCD-2.8 ยังได้รับการอัปเกรดฮาร์ดแวร์ในหลายด้าน ได้แก่ หน่วยความจำแฟลชความจุ 32MB (เพิ่มจาก 4MB), PSRAM ขนาด 8MB, อินเทอร์เฟซสำหรับลำโพงและไมโครโฟนในตัวสำหรับการเล่นสื่อและการโต้ตอบด้วยเสียง รวมถึงเซ็นเซอร์หลายชนิด เช่น IMU แบบ 6 แกน และเซ็นเซอร์วัดอุณหภูมิและความชื้น อีกทั้งยังรองรับการใช้งานร่วมกับแบตเตอรี่อีกด้วย

บริษัทระบุว่าบอร์ดรองรับทั้งเฟรมเวิร์ก ESP-IDF และ Arduino IDE พร้อมยกตัวอย่างแอปพลิเคชันที่สามารถใช้งานได้ เช่น AI Chat, เครื่องเล่นเพลง, เกม 2 เกม ได้แก่ Gravity Ball และ 2048, อัลบั้มรูปภาพ และแอปแสดงสภาพอากาศ แต่ขณะนี้ยังไม่มีซอร์สโค้ดสำหรับตัวอย่างเหล่านี้ เนื่องจากเว็บไซต์เอกสารของบริษัทในปัจจุบันยังไม่ได้เพิ่มข้อมูลของบอร์ดพัฒนารุ่นใหม่นี้เข้าไป เราคาดว่าซอฟต์แวร์ตัวอย่างดังกล่าวน่าจะอ้างอิงหรือพัฒนาต่อยอดมาจากเฟิร์มแวร์ ESP-Brookesia ที่อยู่ในเฟรมเวิร์ก ESP-IDF

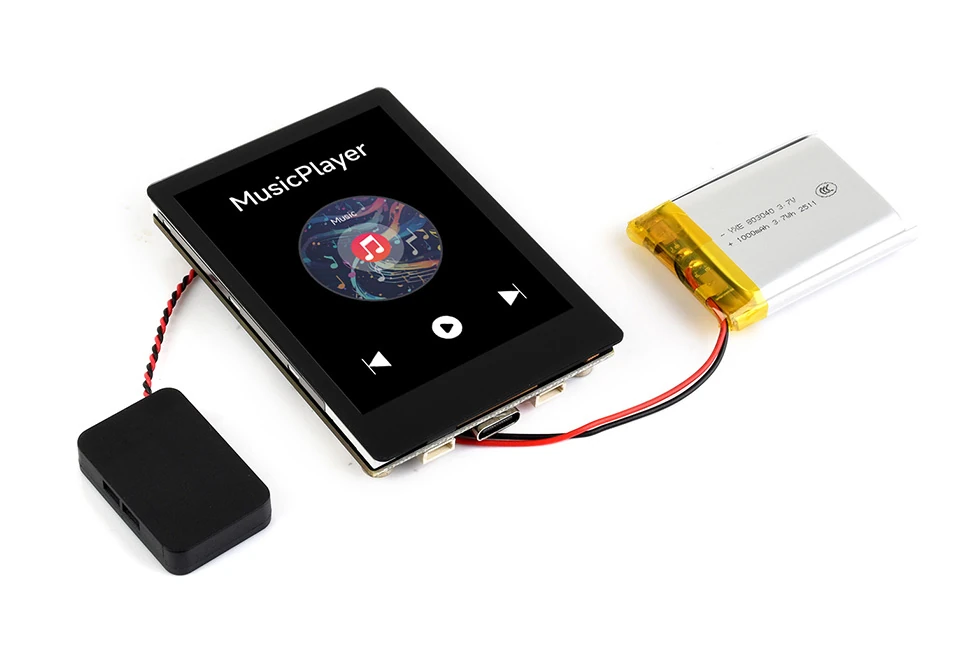

Battery powered ESP32-C5 music player — เครื่องเล่นเพลงบนบอร์ดพัฒนา ESP32-C5 ที่เชื่อมต่อกับแบตเตอรี่และลำโพง

บริษัท Waveshare วางจำหน่ายบอร์ด ESP32-C5-Touch-LCD-2.8-EN (ไม่รวมแบตเตอรี่) และ ESP32-C5-Touch-LCD-2.8 (รวมแบตเตอรี่) ในราคา $30.99 (~1,000฿) – $32.99 (~1,100฿) บน AliExpress, $35.99 (~1,200฿) – $37.99(~1,300฿) บน Amazon และ $25.99 (~870฿) – $26.99 (~900฿)บนร้านค้าออนไลน์ของ Waveshare ระหว่างที่ค้นหาบน AliExpress ผู้เขียนยังพบบอร์ดอีกรุ่นที่มีราคาถูกกว่าในชื่อ NM-CYD-C5 ซึ่งใช้ชิป ESP32-C5 และมาพร้อมหน้าจอสัมผัสขนาด 2.8 นิ้ว เช่นเดียวกัน โดยมีราคาเพียง $21.53 (~720฿) แต่ข้อแตกต่างคือบอร์ดรุ่นนี้ใช้หน้าจอสัมผัสแบบ Resistive Touch แทนแบบ Capacitive Touch นอกจากนี้ยังไม่มีเซ็นเซอร์และวงจรเสียงในตัว, Flash 16MB (และ PSRAM 8MB).
