บอร์ด IoT ที่ใช้ ESP32-C5 รองรับ Wi-Fi 6 และ BLE 5.0 พร้อมจอ LCD สี 1.47 นิ้ว

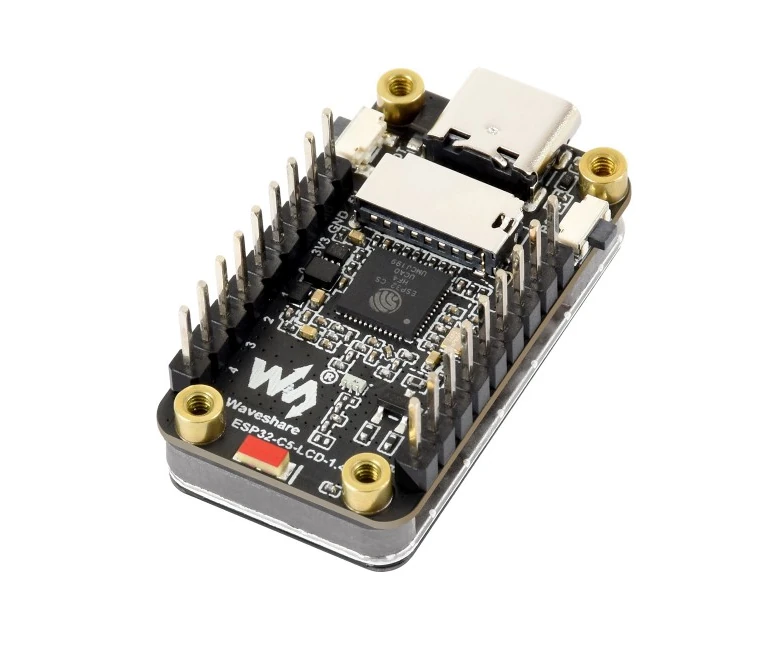

เราเคยนำเสนอจอแสดงผลอัจฉริยะที่ใช้ชิป ESP32 มาแล้วหลายรุ่น แต่ Waveshare ESP32-C5-LCD-1.47 มีความแตกต่างตรงที่เป็นบอร์ดรุ่นแรกที่มาพร้อมกับชิป ESP32-C5 ซึ่งรองรับการเชื่อมต่อ Wi-Fi 6 แบบ Dual-band (2.4 GHz และ 5 GHz)

โดยตัวบอร์ดได้รับการออกแบบบนพื้นฐานของ ESP32-C6-LCD-1.47 แต่เปลี่ยนจากชิป ESP32-C6 ที่รองรับ Wi-Fi 6 เฉพาะย่านความถี่ 2.4 GHz มาเป็น ESP32-C5 ที่รองรับทั้ง 2.4 GHz และ 5 GHz ส่วนคุณสมบัติอื่น ๆ ยังคงเหมือนเดิม ได้แก่ หน้าจอสีขนาด 1.47 นิ้ว แสดงผล 262,000 สี ความละเอียด 320 × 172 พิกเซล, หน่วยความจำแฟลช 4MB, ไฟ RGB LED ในตัว, ช่องเสียบ microSD Card และ Headers 9 พิน จำนวน 2 ชุด สำหรับขยายการใช้งานขา GPIO

สเปคของ Waveshare ESP32-C5-LCD-1.47 :

ไมโครคอนโทรลเลอร์ไร้สาย – Espressif Systems ESP32-C5FH4
- CPU
  - โปรเซสเซอร์ RISC-V แบบ 32 บิต คอร์เดียว ทำงานที่ความถี่สูงสุด 240 MHz
  - คอร์ RISC-V กำลังต่ำ ทำงานที่ 40 MHz สำหรับงานที่ต้องการประหยัดพลังงาน
- หน่วยความจำ – SRAM ภายใน 384 KB
- ที่จัดเก็บข้อมูล – ROM 320 KB และแฟลช 4 MB
- การเชื่อมต่อไร้สาย
  - รองรับ Wi-Fi 6 (IEEE 802.11ax) แบบ Dual-band 2.4 GHz และ 5 GHz, รองรับการใช้งานย้อนหลังกับมาตรฐาน Wi-Fi 4 (802.11b/g/n)
- รองรับ Bluetooth 5.0 Low Energy (LE)
- รองรับวิทยุ IEEE 802.15.4 สำหรับ Zigbee 3.0 และ Thread 1.3
ที่เก็บข้อมูล – ช่องเสียบ microSD Card

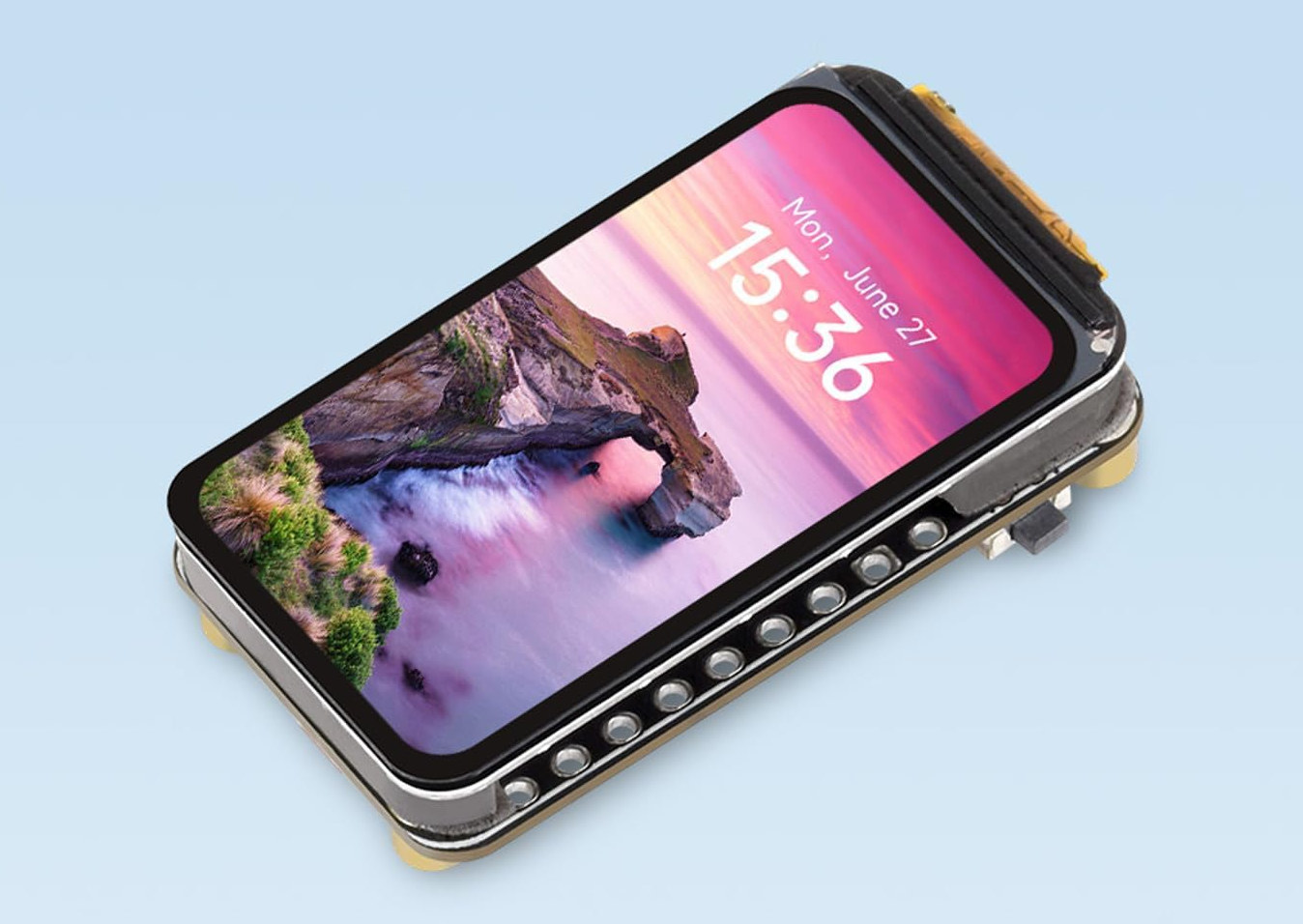

หน้าจอแสดงผล – จอ TFT LCD สีขนาด 1.47 นิ้ว, แสดงผล 262,000 สี, ความละเอียด 172 × 320 พิกเซล ใช้ชิปควบคุมจอ ST7789
USB – พอร์ต USB Type-C สำหรับจ่ายไฟ อัปโหลดโปรแกรม และรับส่งข้อมูล

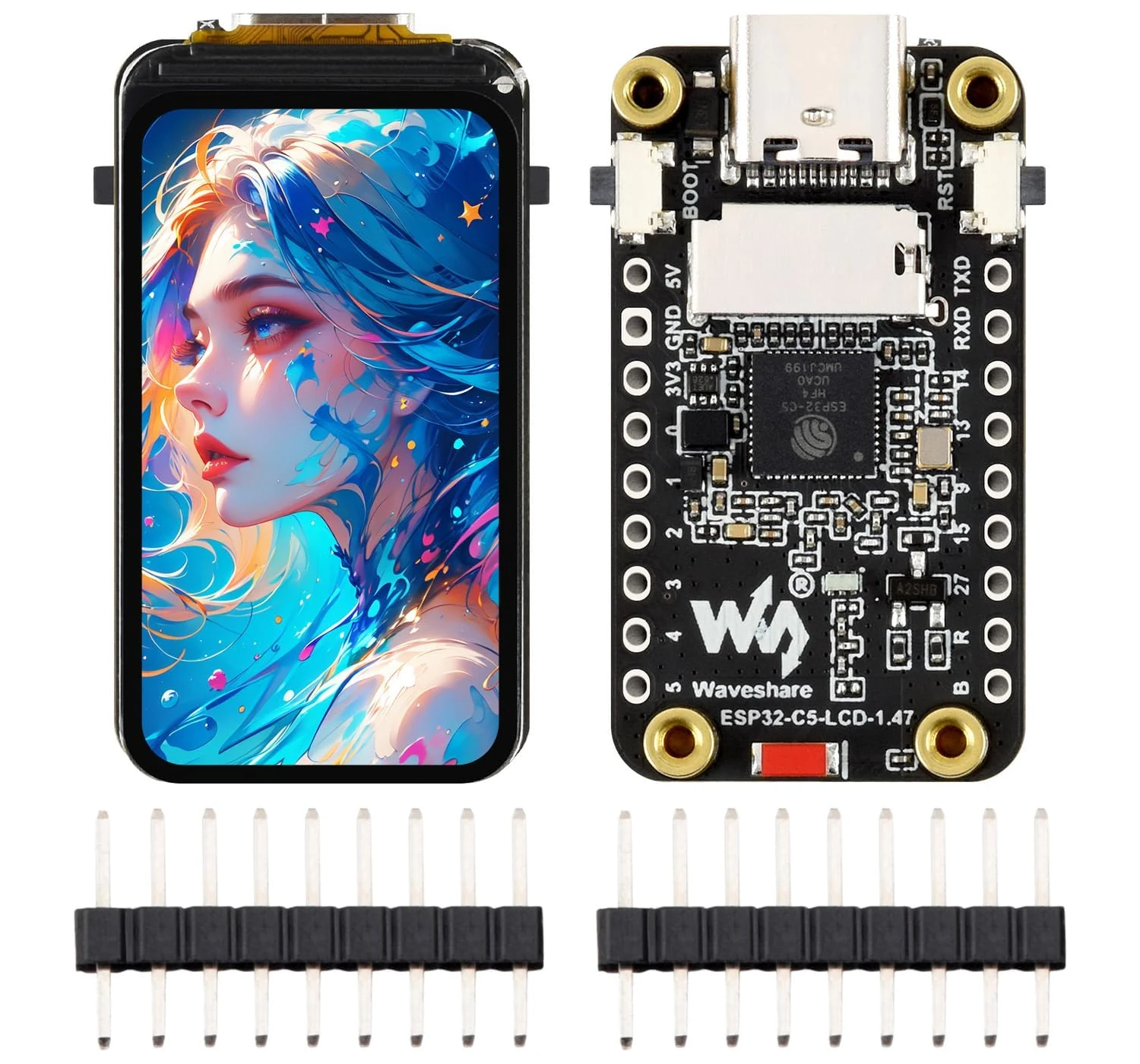

การขยาย – 2x 9-pin header
- 14x GPIO, UART0, USB; GPIO pins สามารถกำหนดฟังก์ชันเป็น I2C, SPI, PWM, I2S, CAN Bus และ UART
- 5x ADC inputs
- 5V, 3.3V OUT, GND
คุณสมบัติอื่น ๆ
- ปุ่ม Reset และ Boot
- ไฟ WS2812 RGB LED ในตัว
- สายอากาศเซรามิก (Ceramic Antenna) บนบอร์ด
แหล่งจ่ายไฟ
- รับไฟ 5V ผ่านพอร์ต USB Type-C
- ใช้ชิปแปลงไฟ MP1605GTF DC/DC Step-down รองรับกระแสเอาต์พุตสูงสุด 1A
ขนาดบอร์ด – 36.51 × 20.51 มม.

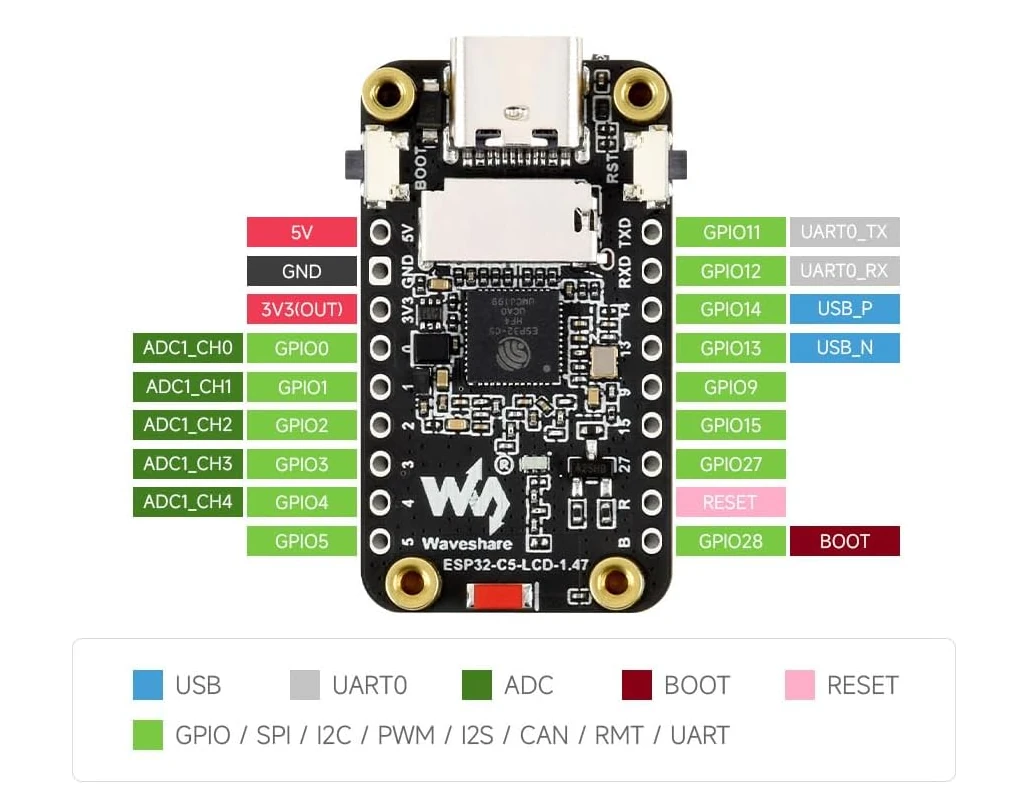

ESP32-C5 LCD 1.47 pinout diagram — ไดอะแกรมพินเอาท์

Waveshare มีเอกสารแนะนำการเริ่มต้นใช้งานทั้ง ESP-IDF Framework และ Arduino IDE รวมถึงตัวอย่างโค้ดสำหรับ LVGL บนหน้า Wiki ของบริษัท เนื่องจากการออกแบบของ ESP32-C5-LCD-1.47 แทบจะเหมือนกับบอร์ด ESP32-C6-LCD-1.47 โครงการที่พัฒนาสำหรับบอร์ดรุ่นเดิมจึงมีแนวโน้มที่จะสามารถพอร์ตมาใช้งานกับบอร์ดรุ่นใหม่นี้ได้ในอนาคต ตัวอย่างโปรเจ็กต์ที่รองรับ ได้แก่เฟิร์มแวร์ CircuitPython, โปรเจ็กต์ Bandwatch และ BleWatch ของ Pierre Gode สำหรับตรวจสอบกิจกรรมของเครือข่าย Wi-Fi และวัด/สแกนอุปกรณ์ Bluetooth Low Energy (BLE) ตามระยะใกล้ รวมถึงโปรเจ็กต์อื่น ๆ

บอร์ด Waveshare ESP32-C5-LCD-1.47 มีจำหน่ายในราคา $13 (~430฿) ถึง $14 (~460฿) บน AliExpress, $19.99 (~660฿) บน Amazon, และ $11.99 (~400฿) ถึง $12.99 (~430฿) บนร้านค้าออนไลน์ของ Waveshare โดยราคาดังกล่าวยังไม่รวมค่าจัดส่งและภาษี (ถ้ามี) และผู้ซื้อสามารถเลือกได้ว่าจะสั่งซื้อรุ่นที่บัดกรี Header มาให้แล้วหรือไม่
