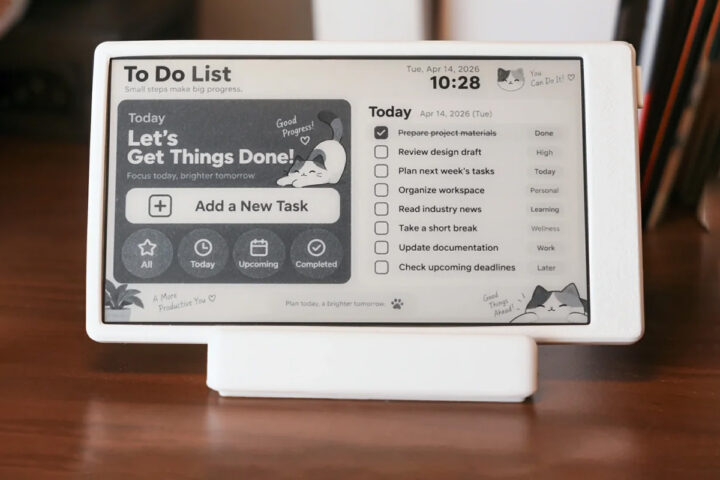

M5Stack PaperDIY Kits บอร์ด ESP32-S3 พร้อมจอ e-Paper 4.7 นิ้วสีเทา 16 ระดับ

M5Stack เปิดตัวผลิตภัณฑ์ซีรีส์ PaperDIY ซึ่งเป็นรุ่นปรับปรุงจากชุดพัฒนา M5Paper ESP32 ที่เปิดตัวเมื่อปี 2020 โดยมาพร้อมไมโครคอนโทรลเลอร์ ESP32-S3 และจอ E-Paper ขนาด 4.7 นิ้ว ที่รองรับการแสดงผลระดับสีเทา 16 ระดับ

ผลิตภัณฑ์มีให้เลือก 2 รุ่น ได้แก่ PaperDIY Complete Kit ซึ่งประกอบมาจากโรงงานและติดตั้งในเคสที่พิมพ์ด้วยเครื่องพิมพ์ 3 มิติ และ PaperDIY Assembly Kit ที่ออกแบบมาสำหรับนำไปติดตั้งรวมกับโปรเจกต์ที่พัฒนาขึ้นเอง ทั้งสองรุ่นมีช่องใส่การ์ด microSD สำหรับเพิ่มพื้นที่จัดเก็บข้อมูล แบตเตอรี่ในตัวขนาด 140mAh และชิปจัดการพลังงาน M5PM1 ที่ M5Stack พัฒนาขึ้นโดยเฉพาะ

สเปคของ M5Stack PaperDIY มีดังนี้

โมดูลหลัก – Espressif Systems ESP32-S3-WROOM-1-N16R8
- SoC – ESP32-S3
  - CPU – โปรเซสเซอร์ LX7 แบบ Dual-core ความเร็วสูงสุด 240MHz
  - หน่วยความจำ – SRAM 512KB, PSRAM แบบ Octal 8MB
  - ที่เก็บข้อมูล – ROM 384KB
  - การเชื่อมต่อไร้สาย – Wi-Fi 4 802.11b/g/n และ Bluetooth 5.0 LE
- ที่เก็บข้อมูล – Flash 16MB
- สายอากาศแบบ PCB
ที่เก็บข้อมูล – ช่องเสียบ microSD card
จอแสดงผล – จอ e-Paper ED047TC1 ขนาด 4.7 นิ้ว ความละเอียด 960 × 540 รองรับการแสดงผลระดับสีเทา 16 ระดับ และอินเทอร์เฟซแบบขนาน 8-bit สำหรับควบคุมจอโดยตรง พร้อมแผ่นอะคริลิกกดป้องกันหน้าจอ
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและเขียนโปรแกรม
การขยาย – คอนเนกเตอร์ FPC 0.5mm 12 พิน จำนวน 2 ชุด (ส่งสัญญาณ I2S และ SPI)
อื่น ๆ
- ปุ่มเพาเวอร์ 1 ปุ่ม
  - คลิกเดียว : เปิดเครื่อง / รีเซ็ต
  - ดับเบิลคลิก : ปิดเครื่อง
  - กดค้าง : เข้าสู่โหมดดาวน์โหลด
- ปุ่มผู้ใช้ 2 ปุ่ม
ระบบจ่ายไฟ
- รับไฟ 5V ผ่านพอร์ต USB Type-C
- รองรับไฟ 5V ผ่านจุดเชื่อมต่อบนบอร์ด
- แบตเตอรี่ลิเธียมในตัวขนาด 140mAh แรงดัน 3.7V พร้อมคอนเนกเตอร์ SH1.0-2P
- ชิปจัดการพลังงาน M5PM1 สำหรับตรวจสอบแบตเตอรี่และแรงดัน USB รวมถึงควบคุมวงจรเพิ่มแรงดันสำหรับจอ E-Paper
- การใช้พลังงาน: 40.95mA ที่แรงดัน 4.2V และกระแสสูงสุดเป็นช่วง ๆ สูงถึง 161mA
ขนาดและน้ำหนัก
- Assembly Kit – 115.3 × 62.5 × 5.5 มม. น้ำหนัก 26.4 กรัม
- Complete Kit – 120 × 68.2 × 6.3 มม. น้ำหนัก 43.1 กรัม พร้อมเคส PLA พิมพ์ 3D
อุณหภูมิการทำงาน – 0°C ถึง 40°C

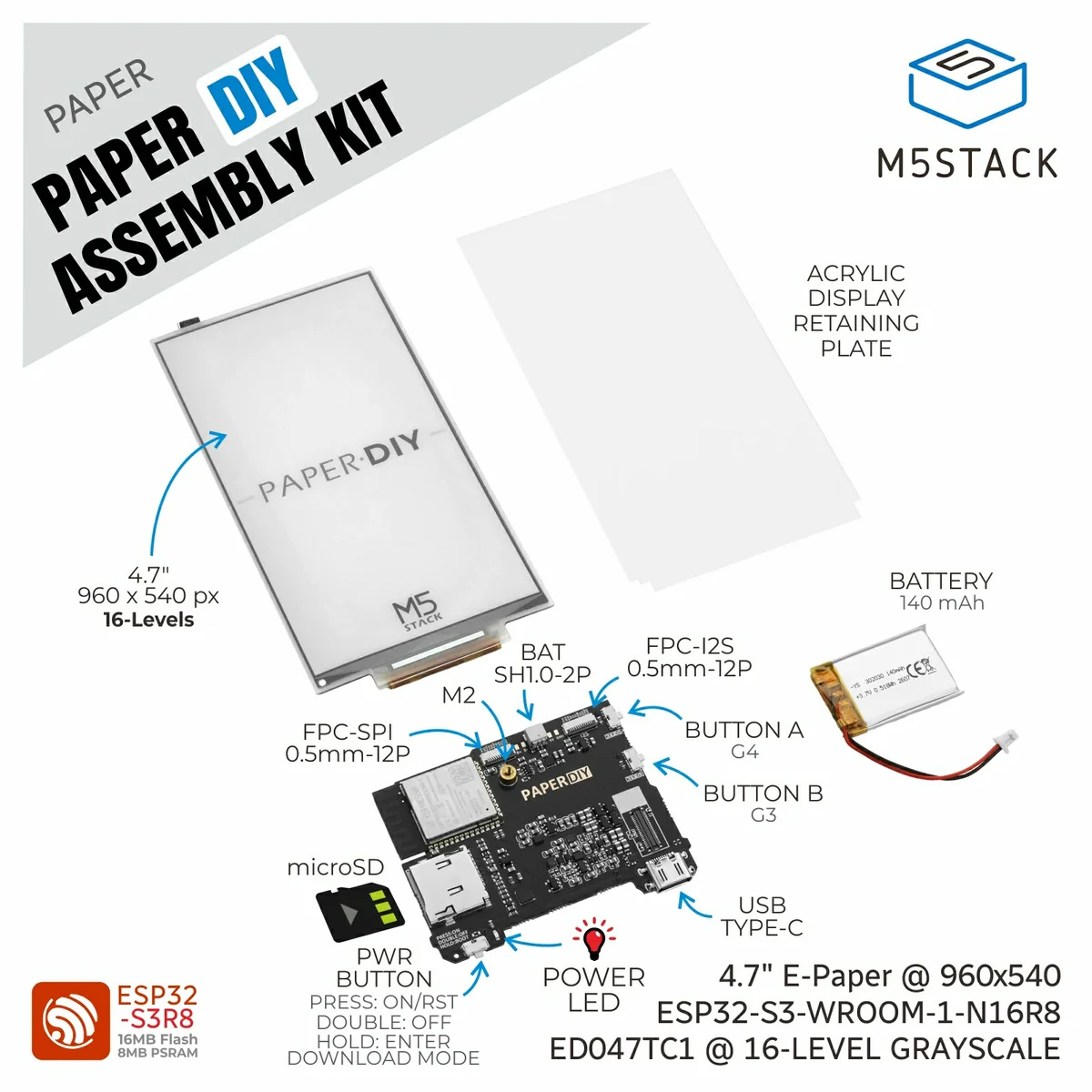

ชุดประกอบ PaperDIY Assembly Kit — M5Stack PaperDIY Assembly Kit

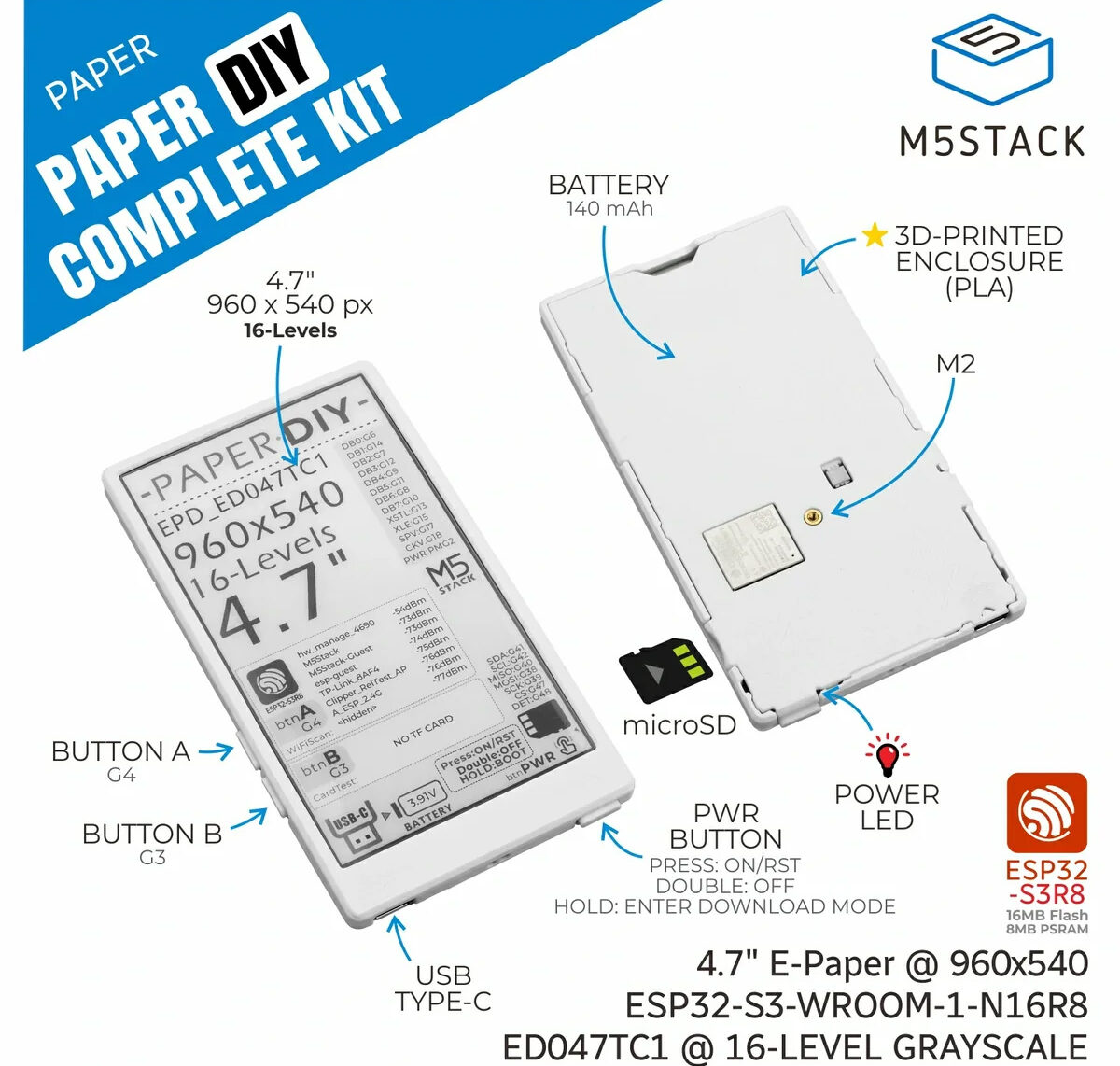

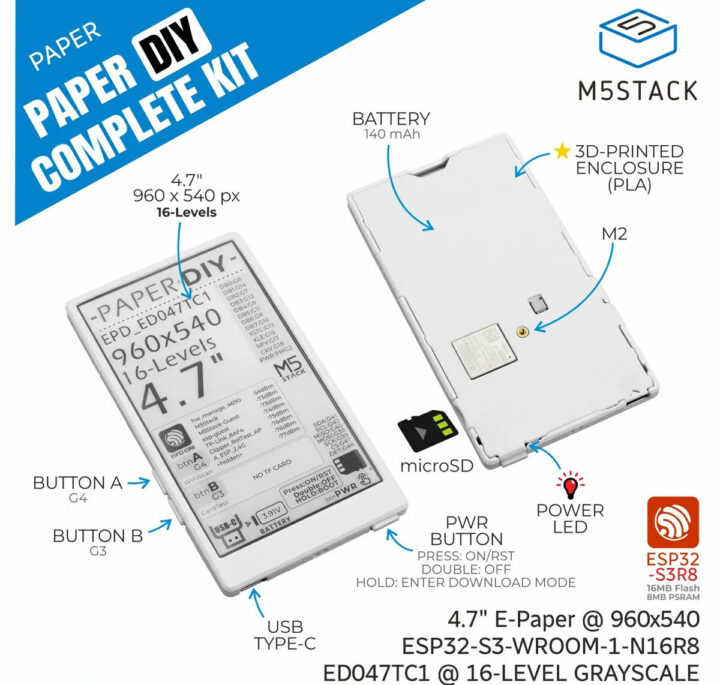

ภาพรวมชุด PaperDIY Complete Kit — ภาพรวมของ M5Stack PaperDIY Complete Kit

ในด้านซอฟต์แวร์ M5Stack รองรับการพัฒนาด้วย Arduino IDE พร้อมไลบรารี M5Unified และ M5GFX สำหรับควบคุมฮาร์ดแวร์และจอแสดงผล รวมถึงไลบรารี M5PM1 แยกต่างหากสำหรับจัดการพลังงาน บริษัทยังเผยแพร่ซอร์สโค้ดเฟิร์มแวร์จากโรงงานที่พัฒนาด้วย ESP-IDF ซึ่งมีตัวอย่างการตรวจสอบแบตเตอรี่, การสแกน Wi-Fi, การเข้าถึงการ์ด microSD และการทำงานของปุ่มต่างๆ M5Stack ระบุว่าในปัจจุบันสามารถแฟลชเฟิร์มแวร์ผ่านเครื่องมือ WebBurner ของบริษัทได้ แต่ยังไม่มีการกล่าวถึงการรองรับ UiFlow ซึ่งเป็นเครื่องมือเขียนโปรแกรมแบบกราฟิก ส่วนเอกสารเพิ่มเติมทั้งผังวงจร, การกำหนดขาสัญญาณ (Pin Mapping), ข้อมูล Datasheet และไฟล์ออกแบบเคส สามารถดูได้ที่เอกสารประกอบ

หากเปรียบเทียบกับ M5Paper รุ่นดั้งเดิมที่เปิดตัวในปี 2020 ซึ่งใช้จอ E-Paper ระดับสีเทาขนาด 4.7 นิ้วเช่นเดียวกัน แต่รองรับหน้าจอสัมผัส มีเซนเซอร์ และใช้แบตเตอรี่ที่มีความจุมากกว่า รุ่น PaperDIY ใหม่ตัดหน้าจอสัมผัสและเซนเซอร์ออก แต่เปลี่ยนมาใช้ ESP32-S3 ที่มีประสิทธิภาพสูงขึ้น นอกจากนี้ยังมีผลิตภัณฑ์ที่มีแนวทางคล้ายกันจาก LILYGO ได้แก่ T5 4.7-inch E-Paper S3 Pro ที่ใช้จอ ED047TC1 และ ESP32-S3 เช่นเดียวกัน แต่มีตัวเลือกการขยายที่ต่างออกไป รวมถึงรองรับอุปกรณ์เสริมสำหรับติดตั้งแบตเตอรี่ 18650

คำเตือนเรื่องสกรู: เอกสารประกอบมีหัวข้อ “Screw Specification Note” มีหมายเหตุเกี่ยวกับสเปกสกรูสำหรับรูยึดขนาด M2 ของรุ่น Complete Kit โดยระบุว่า สกรูต้องมีความยาวเกลียวน้อยกว่า 3 มม. หากใช้สกรูที่ยาวเกินไป ปลายสกรูอาจกดทับจอ E-Paper และทำให้หน้าจอเสียหายอย่างถาวรได้

M5Stack PaperDIY Assembly Kit วางจำหน่ายในราคา $25 (~840฿) ที่ AliExpress และ ร้านค้าอย่างเป็นทางการของบริษัท ส่วน Complete Kit ราคา $29.90 (~1,000฿) ที่ร้านค้าอย่างเป็นทางการ แต่ปัจจุบันสินค้าหมดสต็อกชั่วคราว
