Seeed Studio เปิดตัวจอ IPS ซีรีส์ XIAO ใช้ ESP32-S3 หรือ nRF52840 พร้อมตัวเลือกขนาด 0.96 ถึง 1.47 นิ้ว

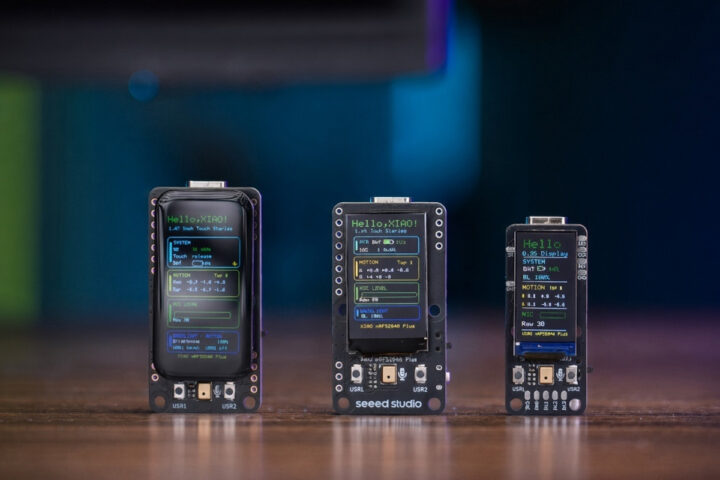

Seeed Studio เปิดตัว XIAO IPS Touch Display Series ตระกูลบอร์ดพัฒนาขนาดกะทัดรัดจำนวน 6 รุ่น ที่ใช้ไมโครคอนโทรลเลอร์ XIAO ESP32-S3 Plus หรือ XIAO nRF52840 Plus พร้อมจอแสดงผลสี IPS ขนาด 0.96 นิ้ว, 1.14 นิ้ว และ 1.47 นิ้ว

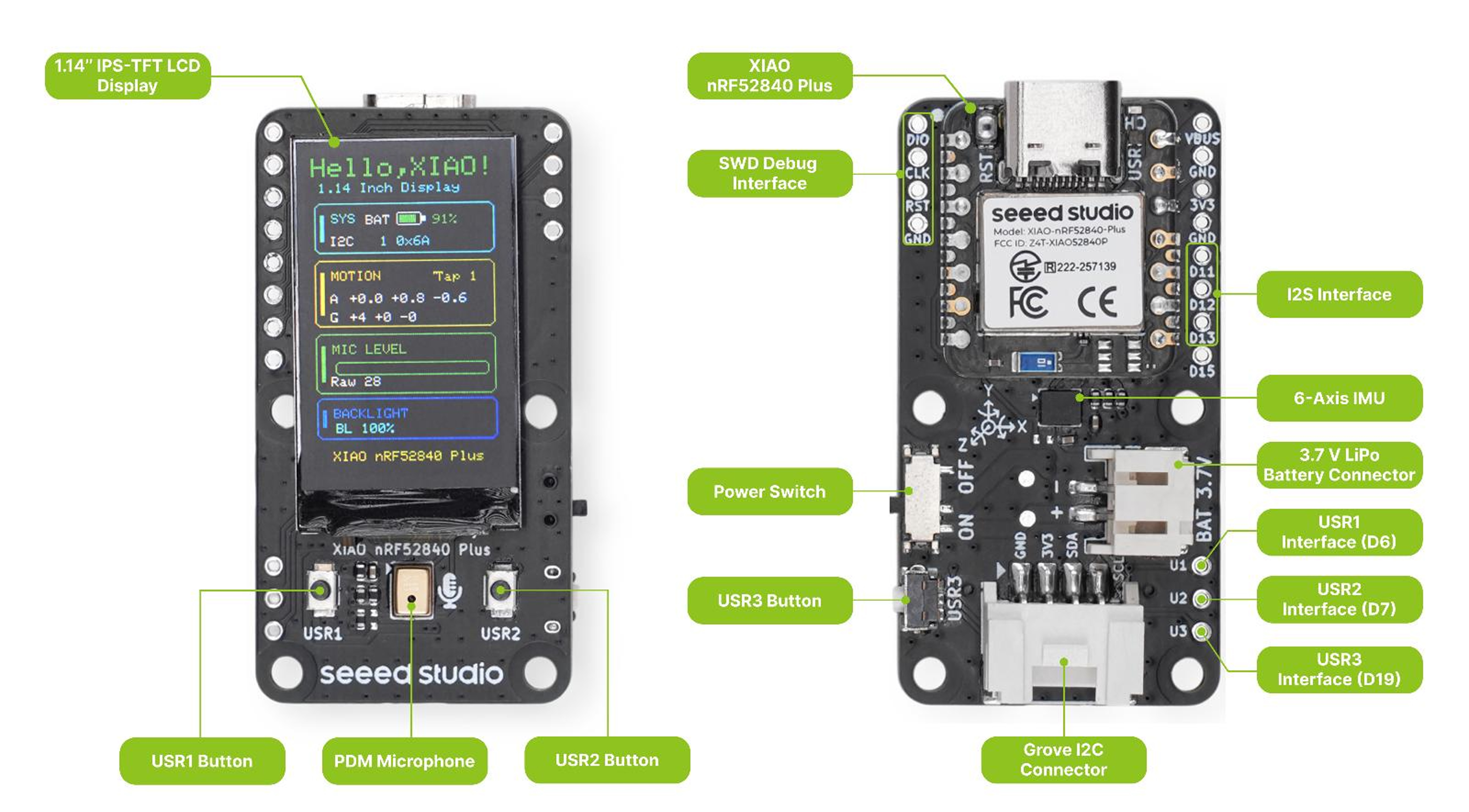

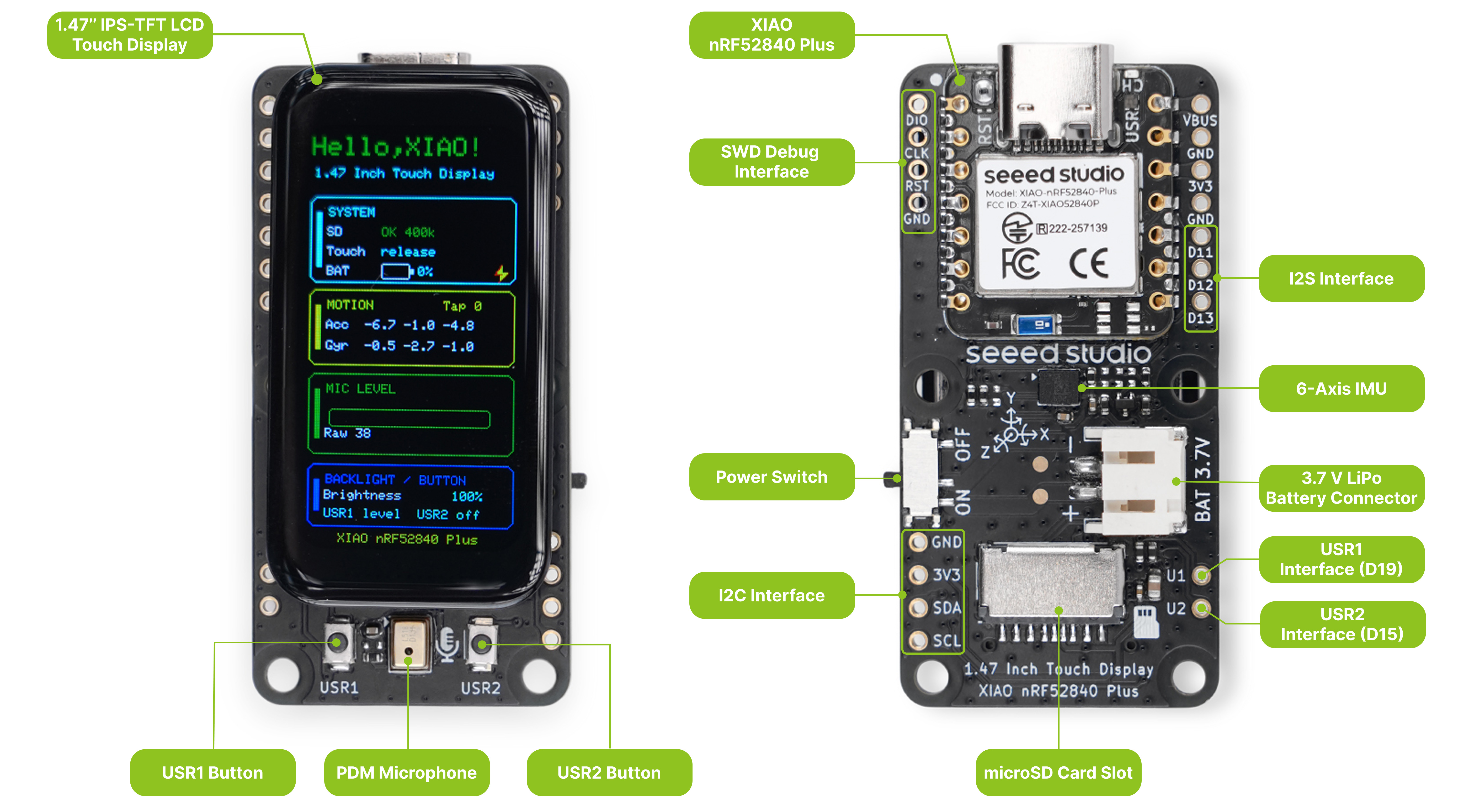

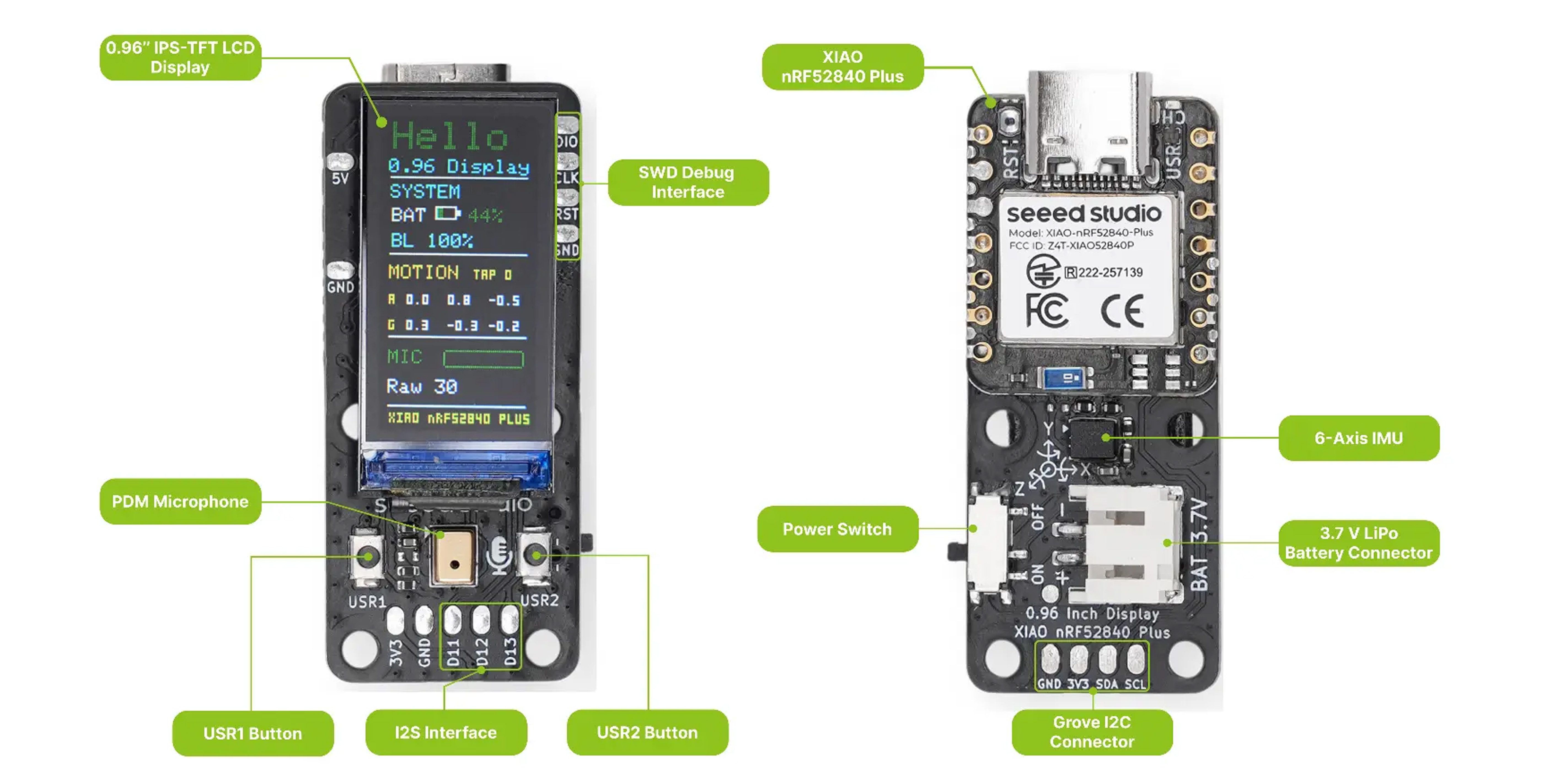

บอร์ดทั้ง 6 รุ่นมาพร้อมเซนเซอร์ IMU แบบ 6 แกน ไมโครโฟนดิจิทัล PDM ปุ่มกดสำหรับผู้ใช้ และรองรับแบตเตอรี่ LiPo โดยรุ่นจอขนาด 1.47 นิ้วเพิ่มความสามารถในการสัมผัสด้วยระบบ Capacitive Touch และมีช่องใส่การ์ด microSD ส่วนรุ่นจอขนาด 1.14 นิ้วมีคอนเนกเตอร์ Grove I2C สำหรับเชื่อมต่อเซนเซอร์ภายนอก รุ่นที่ใช้ ESP32-S3 รองรับการเชื่อมต่อ Wi-Fi และ Bluetooth LE ขณะที่รุ่น nRF52840 เน้นการเชื่อมต่อ Bluetooth LE ที่ประหยัดพลังงาน บอร์ดเหล่านี้ออกแบบมาสำหรับการพัฒนาแดชบอร์ดแบบพกพา, คอนโทรลเลอร์ Smart Home ,อุปกรณ์ Wearable, ระบบตรวจสอบข้อมูลจากเซนเซอร์ และโปรเจกต์ IoT ขนาดเล็กอื่น ๆ

สเปคของ XIAO IPS Display Series:

• บอร์ดไร้สาย (เลือกอย่างใดอย่างหนึ่ง)
  • XIAO nRF52840 Plus
    • ไมโครคอนโทรลเลอร์ไร้สาย – Nordic nRF52840 Arm Cortex-M4F ความเร็วสูงสุด 64 MHz พร้อม Flash 1 MB, SRAM 256 KB, Bluetooth 5.0, NFC และการเชื่อมต่อ 802.15.4
    • หน่วยความจำ – Flash บนบอร์ด 2 MB
    • การเชื่อมต่อไร้สาย – Bluetooth 5.4 (BLE), 802.15.4 และ NFC
    • สายอากาศ – สายอากาศเซรามิก
    • USB – USB 2.0 Type-C สำหรับจ่ายไฟและใช้งาน Console
  • XIAO ESP32S3 Plus
    • SoC – Espressif ESP32-S3R8
      • CPU – ไมโครคอนโทรลเลอร์ Tensilica LX7 แบบ Dual-core ความเร็วสูงสุด 240 MHz พร้อมชุดคำสั่ง Vector สำหรับเร่งการประมวลผล AI
      • หน่วยความจำ – PSRAM 8 MB
      • การเชื่อมต่อไร้สาย – Wi-Fi 4 และ Bluetooth 5.0 LE + Mesh
    • หน่วยความจำ – SPI Flash 16 MB, ช่องเสียบ microSD card
    • สายอากาศ – สายอากาศ IPEX1 สำหรับ Wi-Fi และ Bluetooth
    • USB – USB 2.0 Type-C สำหรับจ่ายไฟและใช้งาน Console
• หน่วยความจำ – ช่องเสียบ microSD card (เฉพาะรุ่น 1.47 นิ้ว)
• จอแสดงผล
  • 1.47 นิ้ว – ความละเอียด 172 × 320 (ไดรเวอร์ JD9853A) และรองรับ Capacitive Touch
  • 1.14 นิ้ว – ความละเอียด 135 × 240 (ไดรเวอร์ ST7789) ไม่รองรับระบบสัมผัส
  • 0.96 นิ้ว – ความละเอียด 80 × 160 (ไดรเวอร์ ST7789)ไม่รองรับระบบสัมผัส
  • อินเทอร์เฟซ – SPI
• เสียง – ไมโครโฟนดิจิทัล PDM ออนบอร์ด
• เซนเซอร์ – IMU แบบ 6 แกน รุ่น LSM6DS3 สำหรับตรวจจับการเคลื่อนไหว ทิศทาง และการปลุกเมื่อมีการเคลื่อนไหว
• การขยาย
  • อินเทอร์เฟซ I2C และ I2S ผ่าน Expansion Pads (เฉพาะรุ่น 1.14 นิ้ว)
  • มีขา GPIO เพิ่มเติมสำหรับเชื่อมต่ออุปกรณ์ภายนอก
• อินเทอร์เฟซดีบัก – JTAG (ESP32-S3) หรือ SWD (nRF52840)
• อื่น ๆ
  • สวิตช์เลื่อนเปิด/ปิดเครื่อง
  • ปุ่มกด 2 ปุ่ม (เฉพาะรุ่น 1.47 และ 0.96 นิ้ว)
  • ปุ่มกด 3 ปุ่ม (เฉพาะรุ่น 1.14 นิ้ว)
  • มีจุดเชื่อมต่อปุ่มผู้ใช้เพิ่มเติมบนบอร์ด (เฉพาะรุ่น 1.47 และ 1.14 นิ้ว)
  • รองรับ Interrupt จากระบบสัมผัสและการตรวจจับการเคลื่อนไหว
• แหล่งจ่ายไฟ
  • 5V ผ่านพอร์ต USB-C
  • แบตเตอรี่ LiPo 3.7V ผ่านคอนเนกเตอร์ JST แบบ 2 พิน
  • ตรวจวัดแรงดันแบตเตอรี่ในทั้งสองรุ่น
  • ตรวจจับสถานะแบตเตอรี่ในรุ่น nRF52840
• อัตราการใช้พลังงานขณะทำงาน (Active) โดยไม่ได้อยู่ในโหมด Deep Sleep
  • 0.96 นิ้ว – ESP32-S3: 159.76mA; nRF52840: 28.69mA
  • 1.14 นิ้ว – ESP32-S3: 160.05mA; nRF52840: 39.07mA
  • 1.47 นิ้ว – ESP32-S3: 130.53mA; nRF52840: 83.32mA

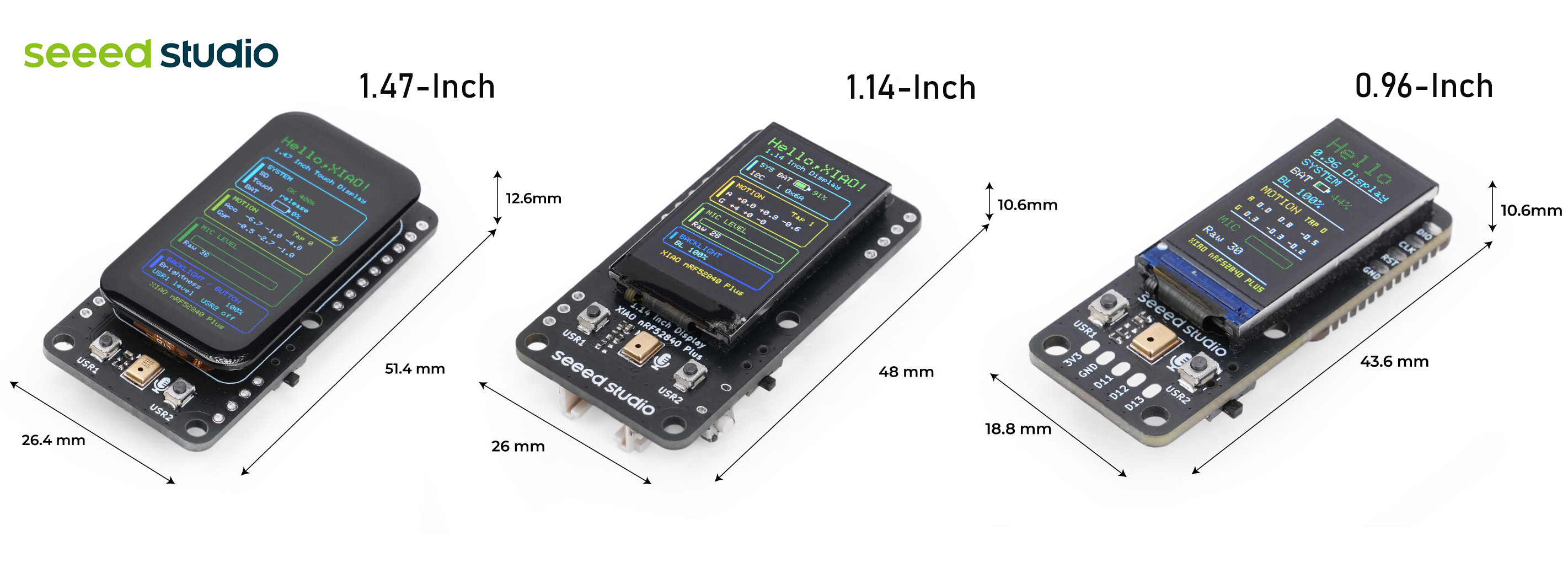

• ขนาด
  • 1.47 นิ้ว – 26.4 × 51.4 × 12.6 มม.
  • 1.14 นิ้ว – 26 × 48 × 10.6 มม.
  • 0.96 นิ้ว – 18.8 × 43.6 × 10.6 มม.

ดังนั้นความแตกต่างหลักระหว่างสองรุ่นจึงอยู่ที่การเชื่อมต่อไร้สายและอัตราการใช้พลังงาน รุ่น ESP32-S3 Plus มีการเชื่อมต่อ Wi-Fi จึงเหมาะกับแดชบอร์ดที่เชื่อมต่อตลอดเวลา ตัวควบคุมสมาร์ตโฮม และงาน IoT ส่วนรุ่น nRF52840 Plus รองรับ BLE และใช้พลังงานต่ำกว่า จึงเหมาะกว่าสำหรับอุปกรณ์สวมใส่ที่ใช้แบตเตอรี่และอุปกรณ์พกพา

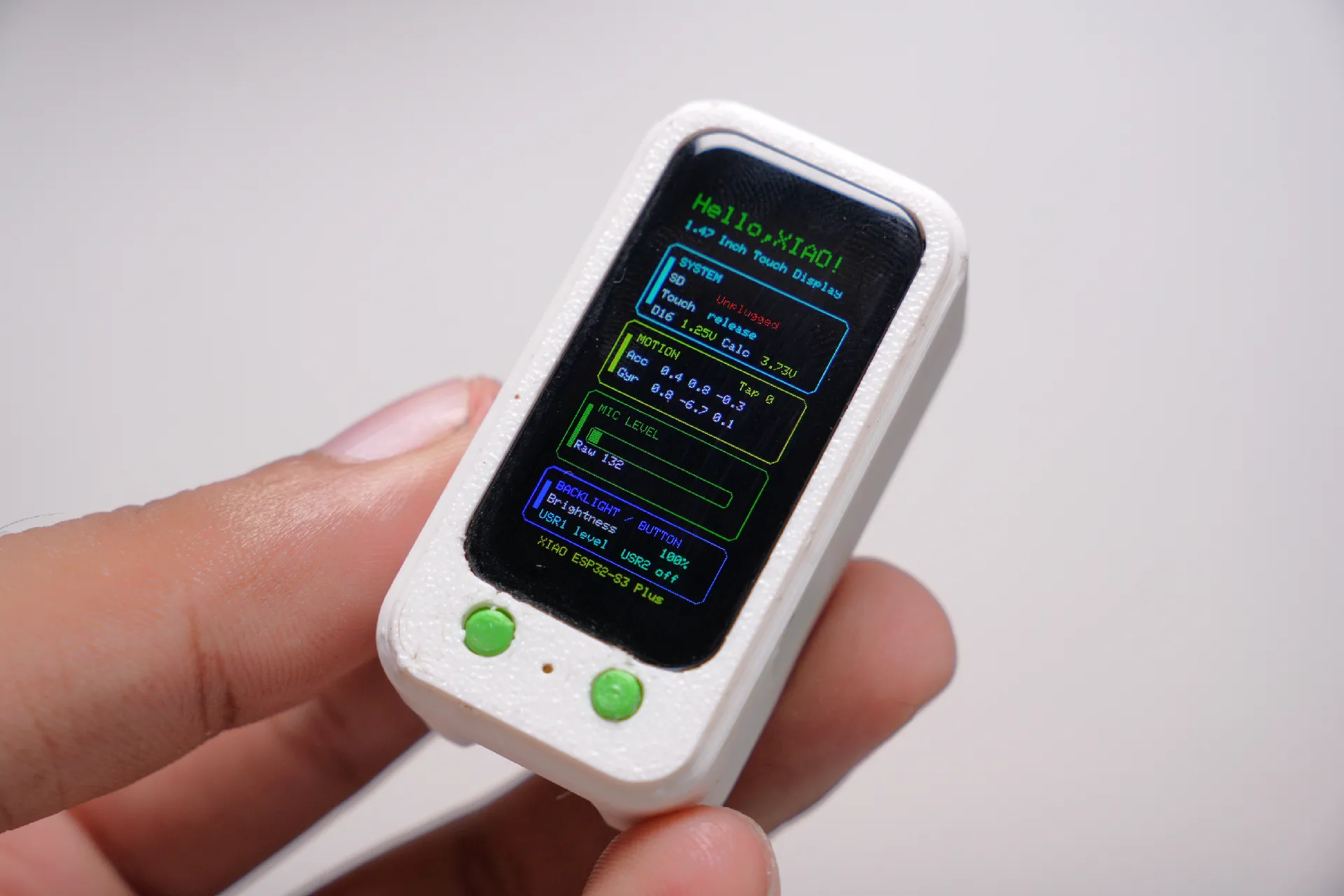

ในด้านซอฟต์แวร์ บอร์ดเหล่านี้สามารถเขียนโปรแกรมผ่าน Arduino IDE โดย Seeed Studio มีคู่มือเริ่มต้นใช้งาน ตัวอย่างการแสดงผล และเดโมสำหรับไมโครโฟน IMU ปุ่มต่าง ๆ การตรวจวัดแบตเตอรี่ และการจัดเก็บข้อมูลบน microSD รุ่น ESP32-S3 ใช้ไลบรารีกราฟิก Seeed_GFX2 พร้อมตัวอย่างการวาดกราฟิก,การรับข้อมูลจากระบบสัมผัส, การแสดงภาพ BMP จาก microSD, การบันทึกเสียง และการโต้ตอบตามการเคลื่อนไหว นอกจากนี้ยังมีเอกสารเพิ่มเติมทั้งผังวงจร, ไฟล์ออกแบบ KiCad, โมเดล 3D และเฟิร์มแวร์จากโรงงานให้ดาวน์โหลดผ่าน Wiki อีกทั้งยังมีเคสพิมพ์ 3D ฟรีที่ออกแบบโดย Gokul สมาชิกชุมชนอีกด้วย

ก่อนหน้านี้เราเคยเขียนบทความเกี่ยวกับบอร์ดพัฒนาจอแสดงผลขนาดเล็กหลายรุ่น เช่น Seeed Studio Round Display for XIAO และ XIAO ePaper DIY Kit ที่ใช้ nRF52840 Plus เช่นเดียวกัน แต่รองรับจอ e-Ink รวมถึงบอร์ด ESP32-S3-LCD-1.28 และ ESP32-S3-Touch-LCD-1.47 ของ Waveshare และ ESP32-S3 Round SPI TFT 1.28 นิ้ว ของ Makerfabs รวมถึงชุดพัฒนาที่ใช้ RP2350 หรือ ESP32-C6 พร้อมจอ LCD ขนาด 1.28–1.47 นิ้ว เมื่อเทียบกับทั้งหมดนี้ จุดเด่นของ XIAO IPS Display Series คือการรวมบอร์ด XIAO nRF52840 Plus ที่ติดตั้งมาให้เรียบร้อยเข้ากับจอ IPS ทรงสี่เหลี่ยมผืนผ้าขนาด 0.96, 1.14 และ 1.47 นิ้ว พร้อม เซนเซอร์ IMU และระบบรองรับแบตเตอรี่บนบอร์ด

XIAO IPS Display Series วางจำหน่ายในราคา 11.99 (~400฿) – 20.33 (~700฿) บน AliExpress และที่ร้านค้า Seeed Studio ในราคา 15.90 (~530฿) – 19.90 (~670฿)

แปลจากบทความ : Seeed Studio XIAO IPS display series features ESP32-S3 or nRF52840 SoC with 0.96-inch to 1.47-inch LCD options
