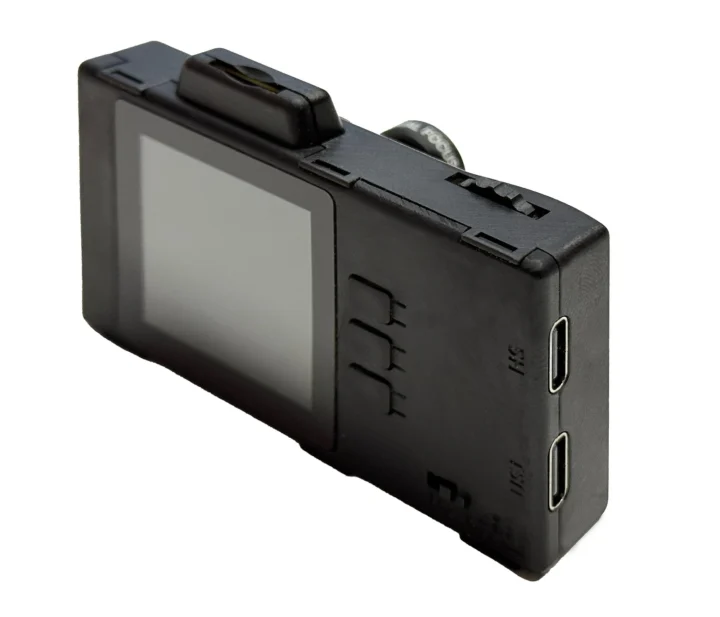

Espressif Systems ESP32-P4-EYE ชุดพัฒนาที่มีลักษณะภายนอกคล้ายกับกล้องถ่ายรูป

ESP32-P4-EYE ของบริษัท Espressif Systems เป็นชุดพัฒนา (development kit) สำหรับงานด้าน AI vision ที่มีรูปร่างคล้ายกล้องถ่ายรูปทั่วไป โดยมาพร้อมกับไมโครคอนโทรลเลอร์ ESP32-P4 ที่ใช้แกนประมวลผล RISC-V และชิป ESP32-C6 ที่รองรับ Wi-Fi 6, Bluetooth Low Energy (BLE) และโปรโตคอล 802.15.4 ชุดพัฒนานี้ติดตั้งกล้องที่เชื่อมต่อผ่าน MIPI-CSI, หน้าจอแสดงผลความละเอียด 2MP, ไมโครโฟน และช่องใส่ MicroSD card สำหรับบันทึกภาพหรือวิดีโอ

นอกจากนี้ยังมีลูกบิดหมุน (rotary encoder) สำหรับควบคุมเมนูบนหน้าจอ LCD หรือปรับระดับการซูม, ไฟส่องสว่าง/ไฟแฟลช, ปุ่มควบคุมหลายตัว, ไฟ LED และรองรับการจ่ายไฟได้ทั้งผ่าน USB หรือแบตเตอรี่ Espressif ระบุว่า ESP32-P4-EYE ถูกออกแบบมาสำหรับใช้งานในระบบเฝ้าระวังอัจฉริยะ, การประมวลผลภาพ ในงานด้าน edge AI, การตรวจจับภาพแบบเรียลไทม์ และอินเทอร์เฟซ IoT ที่มีทั้งภาพและเสียง

สเปคของ ESP32-P4-EYE :

ไมโครคอนโทรลเลอร์ – ESP32-P4
- MCU
  - ไมโครคอนโทรลเลอร์ RISC-V แบบ Dual-core @ 400 MHz พร้อม พร้อมชุดคำสั่ง AI extension และ single-precision FPU
  - Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz
- GPU – 2D Pixel Processing Accelerator (PPA)
- VPU – รองรับการเข้ารหัส/ถอดรหัส H.264 และ JPEG
- หน่วยความจำ –HP L2MEM 768 KB, LP SRAM 32 KB, TCM 8 KB, PSRAM 32MB
- ที่เก็บข้อมูล – HP ROM 128 KB , LP ROM 16 KB
ที่เก็บข้อมูล
- SPI flash 16 MB
- ช่องเสียบ MicroSD card slot (รองรับโหมด SDIO แบบ 4 เส้น และโหมด SPI)
หน้าจอแสดงผล – หน้าจอ LCD แบบ SPI ขนาด 1.54 นิ้ว ความละเอียด 240 x 240 พิกเซล
ระบบเสียง – ไมโครโฟนดิจิทัล สำหรับการรู้จำเสียงหรือบันทึกเสียง
กล้อง – MIPI CSI camera ความละเอียด 2MP พร้อมระบบปรับโฟกัสด้วยมือ
การเชื่อมต่อไร้สาย – ESP32-C6-MINI-1U
- SoC – Espressif Systems ESP32-C6
  - CPU
    - ชิป RISC-V 32-bit single-core โอเวอร์คล็อกสูงสุด 160 MHz
    - Low-power RISC-V core สูงสุด 20 MHz
  - หน่วยความจำ/ที่เก็บข้อมูล – ROM 320KB, SRAM 512KB
  - การเชื่อมต่อไร้สาย (Wireless) – WiFi 6 2.4 GHz, Bluetooth 5.0 และคลื่นวิทยุ 802.15.4 (Thread/Zigbee)
- ที่เก็บข้อมูล – flash 4MB ยังไม่ยืนยัน (TBC)
- สายอากาศ – สายอากาศภายนอก
USB
- พอร์ต USB-C 2.0 OTG สำหรับเชื่อมต่ออุปกรณ์
- พอร์ต USB-C สำหรับดีบัก
การขยาย – female header 20 พิน รองรับ GPIO, I2C, 3.3V, GND
อื่น ๆ
- สวิตช์เปิด/ปิด
- ปุ่มรีเซ็ต และปุ่ม Boot
- ปุ่มผู้ใช้งาน 3 ปุ่ม
- ไฟ LED แสดงสถานะการชาร์จ
- ลูกบิดหมุน (Rotary encoder) สำหรับควบคุมอินเทอร์เฟซ LCD หรือปรับระดับการซูมของกล้อง
- ไฟเติมแสง (Fill light) สำหรับถ่ายภาพหรือวิดีโอในที่มืด
- จุดทดสอบสัญญาณต่าง ๆ (Test points)
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- คอนเนกเตอร์สำหรับต่อแบตเตอรี่ลิเธียม
ขนาด – ยังไม่ระบุ (TBD)

block diagram — บล็อกไดอะแกรมของ ESP32-P4 EYE

ชุดพัฒน ESP32-P4-EYE จำเป็นต้องใช้สาย USB สำหรับการส่งข้อมูล/จ่ายไฟ และสำหรับการดีบัก โดยสามารถเพิ่ม microSD card ได้เพื่อใช้เก็บภาพหรือวิดีโอ และต้องใช้งานร่วมกับคอมพิวเตอร์ที่รันระบบปฏิบัติการ Windows, Linux หรือ macOS ซึ่งอาจใช้เป็นกล้องเว็บแคมด้วยเช่นกัน

เว็บไซต์เอกสารของชุดพัฒนามีข้อมูลทางเทคนิคเพิ่มเติม เช่น ไฟล์ PDF ของวงจร (schematics), แผ่นวงจรพิมพ์ (PCB layout) และตัวอย่างโค้ด โดยหนึ่งในนั้นคือตัวอย่างโรงงาน (factory sample) ที่สาธิตแอปพลิเคชันกล้องขนาดเล็ก ซึ่งรองรับฟีเจอร์ เช่น การถ่ายภาพ, การถ่ายภาพแบบตั้งเวลา, การบันทึกวิดีโอ, การดูรูปย้อนหลัง (album preview), การ Mount ใน microSD card ผ่าน USB, อินเทอร์เฟซการตั้งค่าที่สามารถปรับความละเอียด, ความอิ่มตัวของสี (saturation), ความคมชัด (contrast), ความสว่าง (brightness), และโทนสี (hue) ได้

ชุดพัฒนา ESP32-P4-EYE มีราคาไม่แพง โดยวางจำหน่ายในราคาประมาณ $35 (~1,200฿) บน AliExpress (มีลิงก์ไปยัง AliExpress ที่นี่ ถ้าไม่มีอาจเป็นเพราะตัวบล็อกโฆษณา adblocker ของคุณ)

แปลจากบทความภาษอังกฤษ : Espressif Systems ESP32-P4-EYE development kit looks like a camera
