Banana Pi BPI-Forge1 : บอร์ด SBC สำหรับอุตสาหกรรมที่ใช้ชิป Rockchip RK3506J พร้อมจำหน่ายแล้วราคาประมาณ 800฿

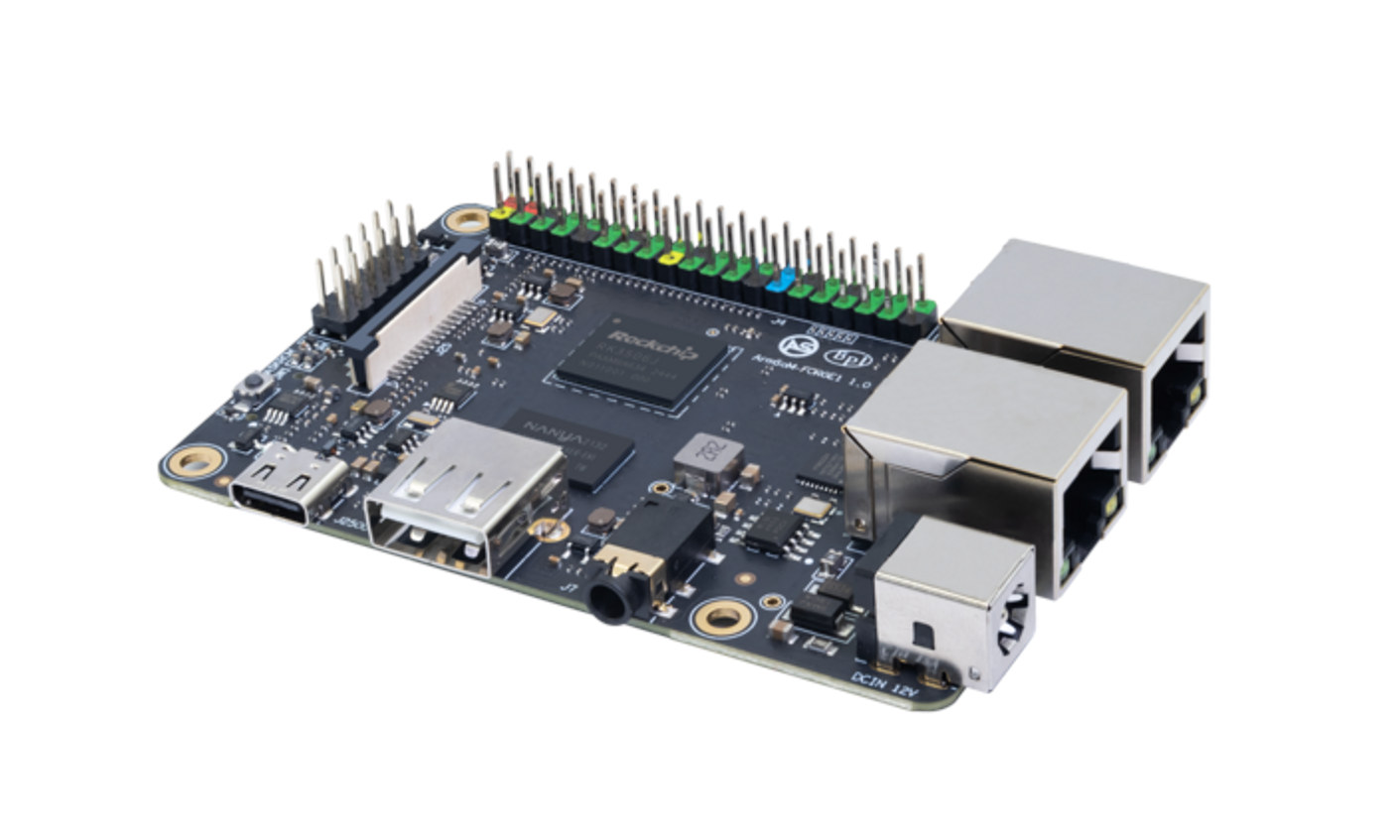

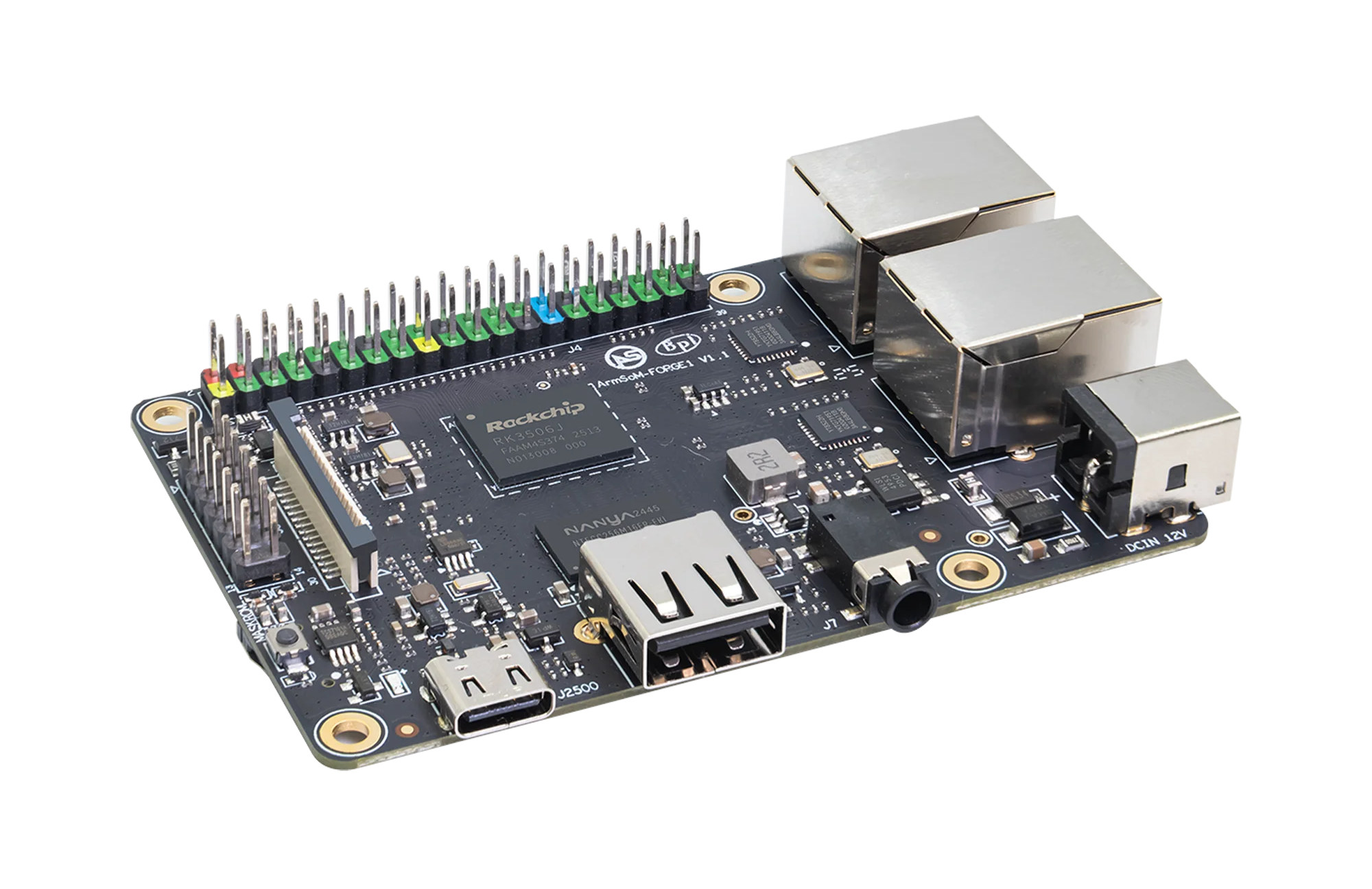

Banana Pi BPI-Forge1 หรือ ArmSoM Forge1 เป็นคอมพิวเตอร์บอร์ดเดี่ยว (SBC) สำหรับงานอุตสาหกรรมที่ใช้ชิป Rockchip RK3506J โปรเซสเซอร์ Cortex-A7 แบบสามคอร์ (Tri-core) ออกแบบมาสำหรับแอปพลิเคชัน Smart Audio, HMI และ ระบบอัตโนมัติในโรงงาน

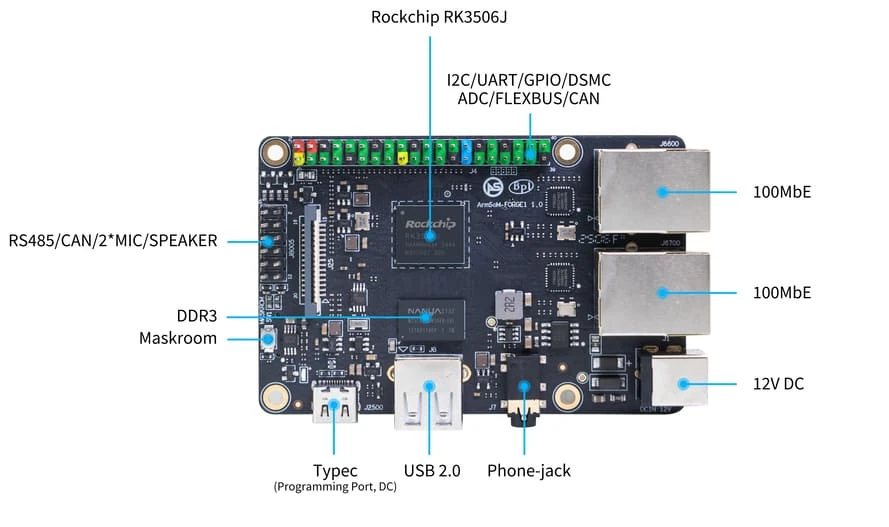

Forge1 มาพร้อมกับ RAM 512MB, NAND flash 512MB, พอร์ต Ethernet 100Mbps สองพอร์ต, ขั้วต่อจอแสดงผล MIPI DSI, พอร์ต USB Type-A และ Type-C, ช่องเสียบหูฟัง, รวมถึงส่วนขยาย 40 พิน ที่รองรับบางส่วนกับ Raspberry Pi HATs และ ส่วนขยาย 16 พิน ที่มีเอาต์พุตลำโพง, อินพุตไมโครโฟน, RS-485 และ CAN Bus

สเปคของ Banana Pi BPI-Forge1 :

SoC – Rockchip RK3506J
- CPU
  - 3x คอร์ Arm Cortex-A7 ความเร็วสูงสุด 1.5 GHz
  - คอร์ Arm Cortex-M0 สำหรับงานเรียลไทม์
- GPU – รองรับเฉพาะ 2D GPU
- ไม่มี VPU และ NPU
หน่วยความจำ – RAM DDR3L 512MB
ที่เก็บข้อมูล
- SPI NAND flash 512MB
- MicroSD card
วิดีโอเอาต์พุต – คอนเนกเตอร์ MIPI DSI 2-lane รองรับสูงสุด 1280 x 1280@ 60FPS
เสียง
- ช่องเสียบหูฟัง 3.5 มม.
- รองรับลำโพงและไมโครโฟนผ่านขั้วต่อขยาย (Expansion Header)
ระบบเครือข่าย – 2x พอร์ต RJ45 Ethernet 100Mbps
USB
- 1x พรอ์ต USB Type-C สำหรับจ่ายไฟ PD และการโปรแกรม
- 1x พรอ์ต USB 2.0 host
การขยาย
- GPIO header 40 พิน สำหรับ UART, SPI, I2C, I2S, PWM, 5V, 3.3V และ GND (ส่วนใหญ่เข้ากันได้กับ Raspberry Pi)
- header 12 พิน สำหรับ Speaker, Mic, RS485, และ CAN Bus
อื่น ๆ
- ปุ่ม MaskROM key
- RTC LK8563S
แหล่งจ่ายไฟ – 12V/2A

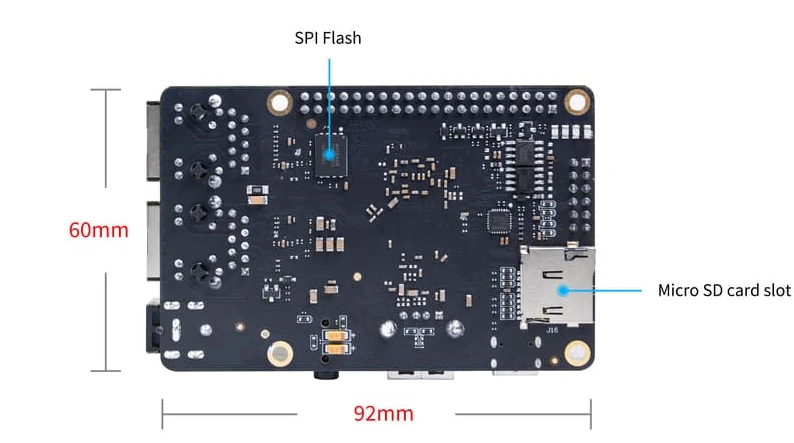

ขนาด – 92 x 62 มม.
ช่วงอุณหภูมิใช้งาน – -40°C ถึง 85°C

บริษัทมี Linux SDK สำหรับบอร์ด Rockchip RK3506J SBC โดยใช้ Buildroot และ Linux 6.1.99 ทำงานบนคอร์ Cortex-A7 ขณะที่คอร์ Cortex-M0 ใช้ RT-Thread RTOS

เอกสารประกอบ มีข้อมูลเกี่ยวกับฮาร์ดแวร์ เช่น pinout ของ GPIO header 40 พิน และ header 16 พิน พร้อมทั้งมีคำแนะนำในการเริ่มต้นใช้งาน serial console, RTC, บันทึกและเล่นเสียง, และ CAN Bus ส่วนเอกสารยังไม่สมบูรณ์ เนื่องจากไม่มีข้อมูลเกี่ยวกับ MIPI DSI และ RS-485 แต่ก็ยังดีกว่า โมดูล Forlinx FET3506J-S ที่ใช้ชิป Rockchip RK3506J ที่ไม่มีเอกสารเปิดเผยสาธารณะเลย

สามารถซื้อ Banana Pi BPI-Forg1 ได้ที่ AliExpress ในราคาประมาณ $24 (~800฿) และมีตัวเลือกหน้าจอขนาด 7 นิ้ว (ยังไม่ระบุความละเอียด) ในราคา $52 (~1,700฿) ทั้งชิป Rockchip RK3506J และบอร์ด Forge1 นี้จะยังคงมีการผลิตต่อไปอย่างน้อยจนเดือนพฤษภาคม 2035 หรือมีการรับประกันวงจรชีวิตผลิตภัณฑ์ยาวนานถึง 10 ปี

แปลจากบทความภาษาอังกฤษ : $24 Banana Pi BPI-Forge1 industrial SBC is powered by Rockchip RK3506J tri-core SoC
