บอร์ด UP Squared TWL / Squared Pro TWL ที่ใช้ซีพียู Twin Lake Intel Core 3 Processor N355, N250, หรือ N150

AAEON เปิดตัวบอร์ดพัฒนาเวอร์ชันอัปเกรดของบอร์ด SBC รุ่น UP Squared 7100 และ UP Squared Pro 7000 ที่ใช้โปรเซสเซอร์ Alder Lake-N โดยรุ่นใหม่มีชื่อว่า UP Squared TWL และ UP Squared Pro TWL ซึ่งมาพร้อมกับ ซีพียู Twin Lake ได้แก่ Intel Core 3 Processor N355, Intel Processor N250 หรือ Intel Processor N150

บอร์ดทั้งสองรุ่นสามารถทำงานได้ในช่วงอุณหภูมิ -20°C ถึง 70°C รองรับการแสดงผลแบบอิสระสูงสุด 3 หน้าจอ, มีซ็อกเก็ต M.2 สำหรับขยายการจัดเก็บข้อมูลและการเชื่อมต่อไร้สาย, GPIO header40 พิน, อินเทอร์เฟซ RS232/RS485, และ พอร์ต USB 3 ช่อง ความแตกต่างทั้งสองรุ่นคือ UP Squared TWL เป็นบอร์ดขนาดเล็กกว่า มีขนาด 90×85.6 มม. พร้อมพอร์ต Gigabit Ethernet คู่, ส่วน UP Squared Pro TWL มีขนาดใหญ่กว่าเล็กน้อยที่ 101.6×101.6 มม. มาพร้อมพอร์ต 2.5GbE สองพอร์ต, พอร์ต SATA, รองรับกล้อง MIPI CSI และตัวเลือกการเชื่อมต่อ Cellular

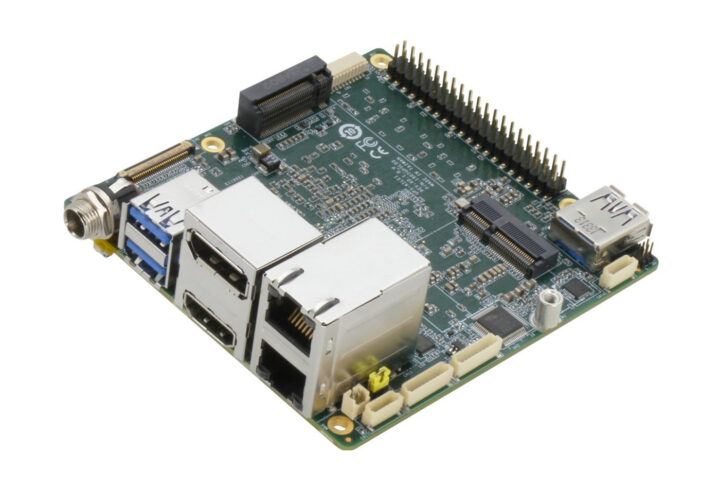

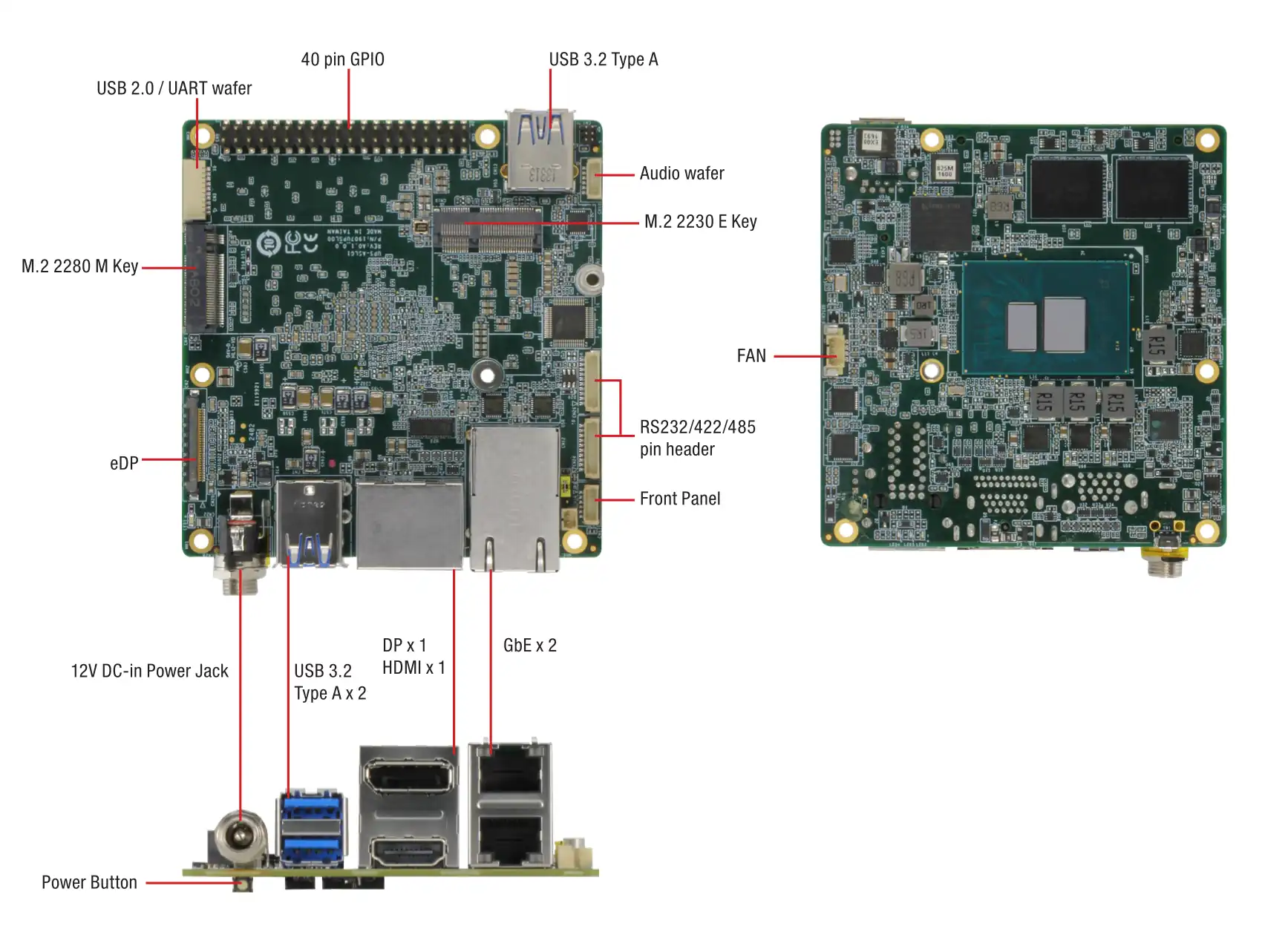

UP Squared TWL

สเปค:

Twin Lake SoC (เลือกหนึ่งโปรเซสเซอร์)
- Intel Processor N150 quad-core processor @ สูงสุด 3.6 GHz (Turbo) พร้อม แคช 6MB, กราฟิก Intel UHD 24EU @ 1.0GHz, TDP: 6W
- Intel Processor N250 quad-core processor @ สูงสุด 3.8 GHz (Turbo) พร้อม แคช 6MB, กราฟิก Intel UHD 32EU @ 1.25GHz, TDP: 6W
- Intel Core 3 Processor N355 octa-core processor @ สูงสุด 3.9 GHz (Turbo) พร้อม แคช 6MB, กราฟิก Intel UHD 32EU @ 1.35GHz, TDP: 15W
หน่วยความจำ – LPDDR5 ขนาด 4GB ถึง 16GB
ที่เก็บข้อมูล
- eMMC flash สูงสุด 128GB
- M.2 NVMe SSD ผ่าน M.2 M-key socket
- Flash ขนาด 256 Mbit สำหรับ BIOS
การแสดงผลวิดีโอ
- HDMI 2.0b รองรับสูงสุด 4K@60Hz
- DisplayPort 1.2 รองรับสูงสุด 4K@60Hz
- eDP 1.3 รองรับสูงสุด 4K@60Hz
- รองรับการแสดงผลอิสระพร้อมกัน 3 จอ ความละเอียด 4K@60Hz
ระบบเสียง – มีขั้วต่อเสียง (Audio wafer) สำหรับ Line Out และ Mic In
การเชื่อมต่อเครือข่าย
- 2x พอร์ต RJ45 Gigabit Ethernet
- รองรับ Wi-Fi และ Bluetooth (ติดตั้งเพิ่มเติมผ่านสล็อต M.2 E-Key)
USB
- 3x พอร์ต USB 3.2 Gen 2 Type-A
- 2x อินเทอร์เฟซ USB 2.0 ผ่านขั้วต่อแบบ wafer 10 พิน
Serial – 2x RS-232/422/485 ผ่านขั้วต่อแบบ wafer
ส่วนขยาย
- GPIO header แบบ 40 พิน ผ่าน CPLD รุ่น Altera Max 10
- M.2 2230 E-key socket (รองรับ PCIe x1 และ USB 2.0)
- M.2 2280 M-key socket (รองรับ PCIe x2)
ความปลอดภัย – ชิป TPM 2.0 บนบอร์ด
อื่น ๆ – RTC (Real-Time Clock)
พาวเวอร์ซัพพลาย – จ่ายไฟเข้า DC 12V รองรับโหมด AT/ATX
การใช้พลังงานโดยเฉลี่ย – 15W ถึง 37W
ขนาด– 90 x 85.6 มม.
น้ำหนัก– 190 กรัม
ช่วงอุณหภูมิ – ในการทำงานมาตรฐาน: 0°C ถึง 60°C พร้อมการไหลเวียนอากาศ 0.5 เมตร/วินาที, รุ่น WiTAS1: -20°C ถึง 70°C (ต้องใช้ฮีตซิงค์แบบมีพัดลม)
ความชื้นสัมพัทธ์ – 0% ถึง 90% (ไม่ควบแน่น)
MTBF – 1,224,238 ชั่วโมง
การรับรองมาตรฐาน – CE/FCC Class A, ผ่านมาตรฐาน RoHS และ REACH

บริษัทฯ ให้การรองรับระบบปฏิบัติการ Microsoft Windows 10/11, Ubuntu 22.04 LTS และ Yocto 5.1 Linux ตามที่คาดไว้สเปกของบอร์ดยังคงเหมือนกับรุ่น UP Squared 7100 แทบทั้งหมด ยกเว้นเพียงแค่การเปลี่ยนจากซีพียู Alder Lake-N ไปใช้ซีพียู Twin Lake ที่มีประสิทธิภาพสูงขึ้นเล็กน้อยเท่านั้น

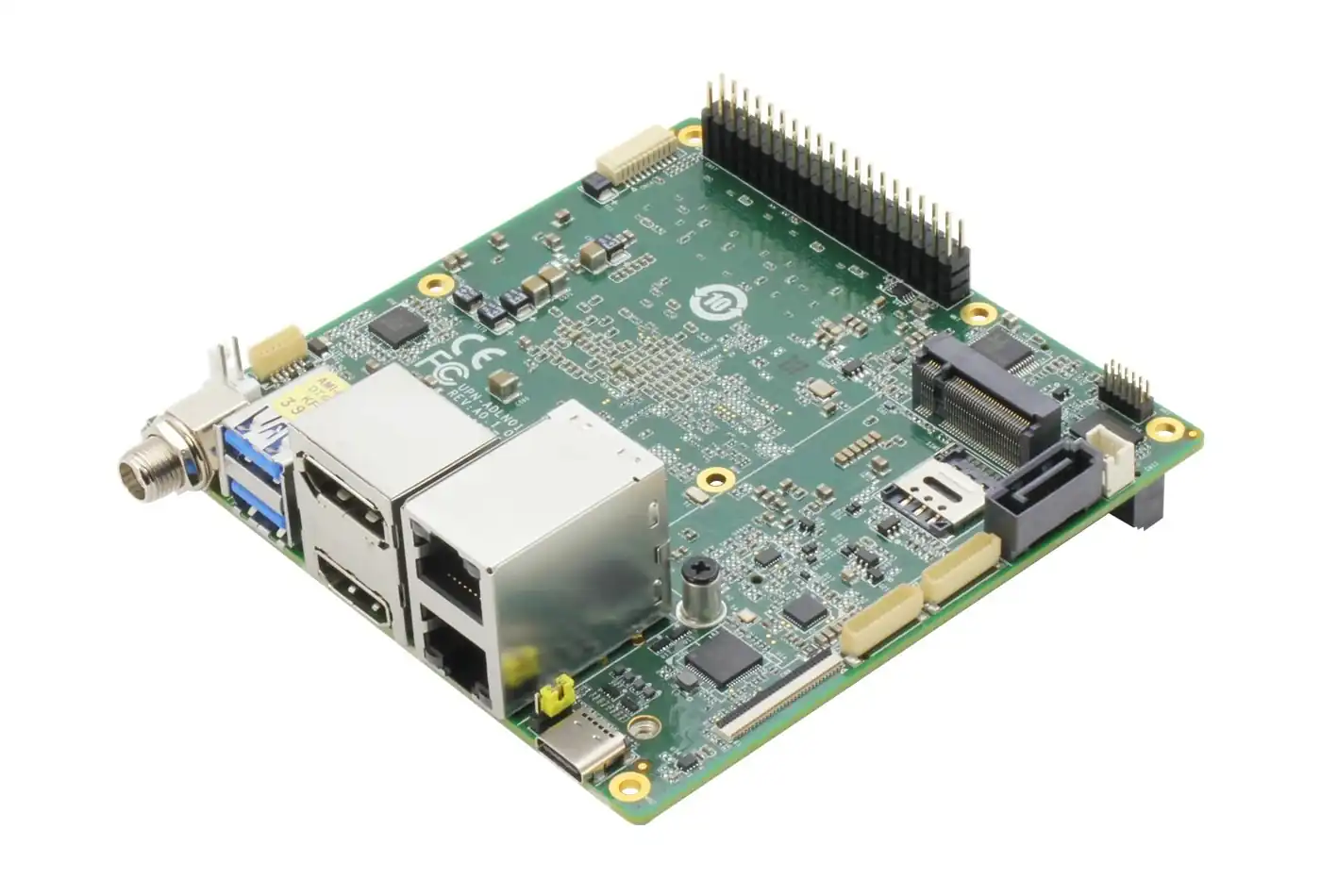

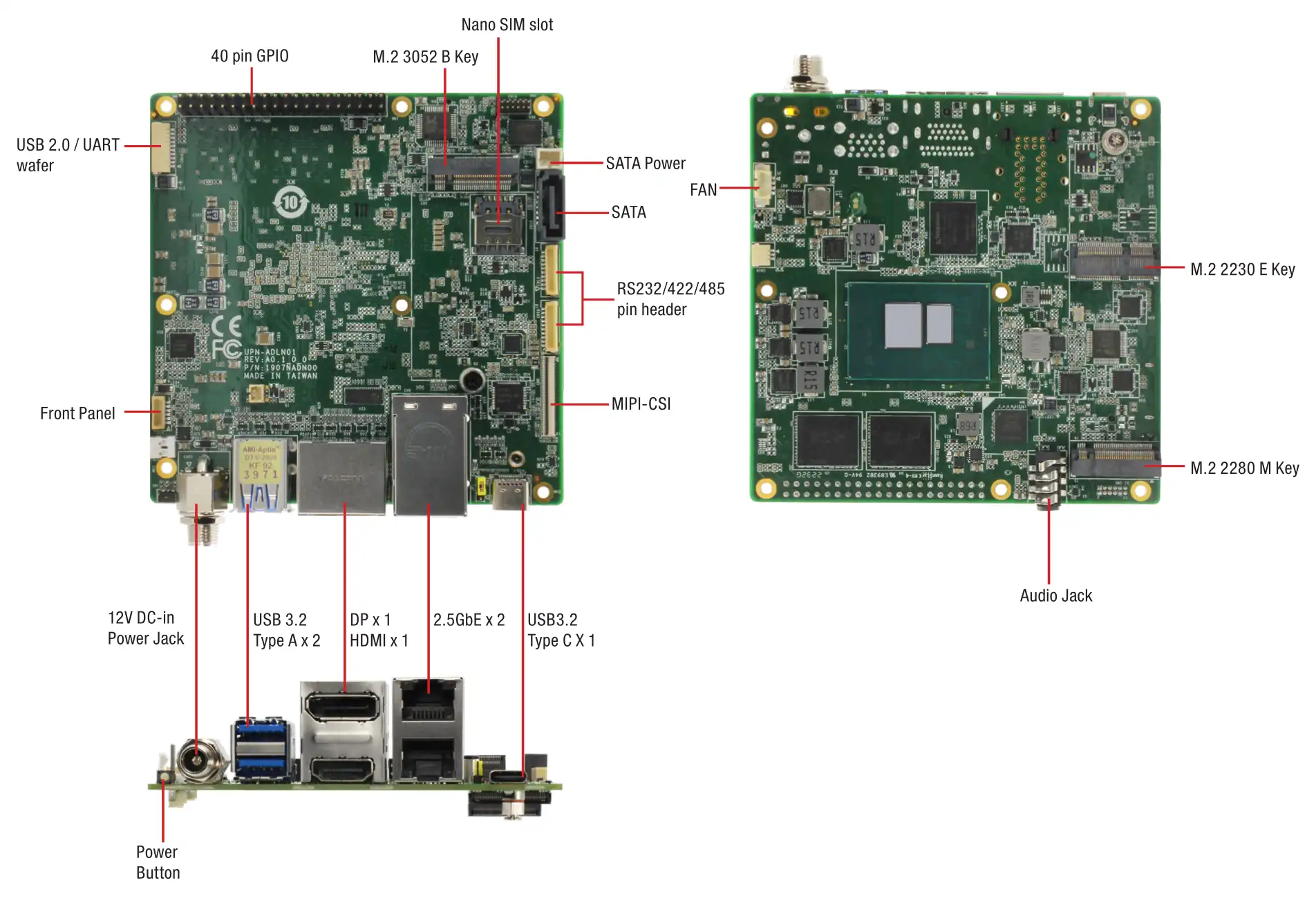

UP Squared Pro TWL

สเปค:

Twin Lake SoC (เลือกหนึ่งโปรเซสเซอร์)
- Intel Processor N150 quad-core processor @ สูงสุด 3.6 GHz (Turbo) พร้อม แคช 6MB, กราฟิก Intel UHD 24EU @ 1.0GHz, TDP: 6W
  Intel Processor N250 quad-core processor @ สูงสุด 3.8 GHz (Turbo) พร้อม แคช 6MB, กราฟิก Intel UHD 32EU @ 1.25GHz, TDP: 6W
  Intel Core 3 Processor N355 octa-core processor @ สูงสุด 3.9 GHz (Turbo) พร้อม แคช 6MB, กราฟิก Intel UHD 32EU @ 1.35GHz, TDP: 15W
หน่วยความจำ – LPDDR5 ขนาดสูงสุด 16GB
ที่เก็บข้อมูล
- eMMC flash สูงสุด 64GB
- 1x พอร์ต SATA 3.0
- M.2 NVMe SSD ผ่าน M.2 M-key socket
- Flash ขนาด 256 Mbit สำหรับ/UEFI
การแสดงผลวิดีโอ
- 1x HDMI 2.0b
- 1x DisplayPort 1.2 x 1
- 1x DisplayPort 1.4a ผ่านพอร์ต USB Type-C
- รองรับการแสดงผลอิสระพร้อมกัน 3 จอ
อินเทอร์เฟสกล้อง – MIPI CSI ผ่านคอนเนกเตอร์ FPC 61 พิน
ระบบเสียง – แจ็คเสียงขนาด 3.5 มม. รองรับ Mic-in + Line-out
การเชื่อมต่อเครือข่าย
- 2x พอร์ต RJ45 2.5GbE ที่ใช้ Intel i226-IT controllers
- ตัวเลือก WiFi และ Bluetooth ผ่านM.2 socket
- ตัวเลือก 4G LTE/5G ผ่าน M.2 socket พร้อมช่องใส่ SIM
USB
- 2x พอร์ต USB 3.2 Gen 2 Type-A
- 1x พอร์ต USB 3.2 Gen 2 Type-C
- 2x อินเทอร์เฟซ USB 2.0 ผ่าน header 10 พิน
Serial – 2x RS-232/422/485 ผ่านขั้วต่อแบบ wafer 10 พิน
การขยาย
- GPIO header แบบ 40 พิน ผ่าน Lattice MachXO2 CPLD/FPGA
- 1x M.2 2230 E-key socket (CNVi, PCIe Gen 3 x1, USB 2.0)
- 1x M.2 2280 M-key socket (PCIe Gen 3 x2)
- 1x M.2 3052 B-key socket (รองรับเฉพาะ USB 3.2 Gen 2)
ระบบความปลอดภัย – TPM 2.0 ติดตั้งบนบอร์ด
อื่น ๆ – ปุ่มเปิดเครื่อง, RTC, fan header
แหล่งจ่ายไฟ –จ่ายไฟเข้า DC 12V รองรับโหมด AT และ ATX
การใช้พลังงานโดยเฉลี่ย – ยังไม่ระบุ (TBD)
ขนาด – 101.6 x 101.6 มม. (4×4 นิ้ว)
น้ำหนัก – 200 กรัม
ช่วงอุณหภูมิที่ใช้งานได้ – รุ่น WiTAS1: -20°C ถึง 70°C
ความชื้นที่รองรับ – 0% ถึง 90% RH (ไม่มีการควบแน่น)
MTBF – ยังไม่ระบุ (TBD)
การรับรองมาตรฐาน – CE/FCC Class A, สอดคล้องกับ RoHS และ REACH

ระบบปฏิบัติการที่รองรับ Windows 11 LTSC, Ubuntu 22.04 หรือ 24.04 ที่ใช้ Linux kernel เวอร์ชัน 6.11 ขึ้นไป และ Yocto เวอร์ชัน 5 หรือสูงกว่า, อีกครั้งสเปคของบอร์ดจะเหมือนกับ UP Squared Pro 7000 ทุกประการ ยกเว้นการเปลี่ยนมาใช้โปรเซสเซอร์ตระกูล Twin Lake แทน, เมื่อเทียบกับ UP Squared TWL รุ่น Pro จะเพิ่มพอร์ต SATA, อินเทอร์เฟซกล้อง MIPI CSI, เครือข่าย 2.5GbE, ตัวเลือกการรองรับการเชื่อมต่อ 4G LTE/5G

เอกสารและข้อมูลราคา

สามารถหาไฟล์ datasheet, คู่มือผู้ใช้, BIOS และไดรเวอร์ต่าง ๆ ได้ในหัวข้อ “Downloads” บนหน้าผลิตภัณฑ์ของบอร์ด UP Squared TWL และ UP Squared Pro TWL แต่ละรุ่นมีคำแนะนำในการใช้งานที่ละเอียดมากขึ้นสามารถดูได้จาก wiki บน GitHub, ซึ่งบอร์ด Twin Lake รุ่นใหม่นี้ใช้เอกสารร่วมกับบอร์ด UP Squared รุ่นก่อนหน้าที่ใช้โปรเซสเซอร์ Alder Lake-N หรือ Amston Lake

ในขณะนี้ยังไม่พบข้อมูลราคาของบอร์ด Twin Lake ทั้งสองรุ่น แต่โดยปกติแล้วบอร์ดของ UP community จะวางจำหน่ายใน UP shop ถ้าเปรียบเทียบราคา UP Squared 7100 เริ่มต้นที่ราคา $219 (~7,200฿), และ UP Squared Pro 7000 เริ่มต้นที่ราคา $249 (~8,100฿) ดังนั้นคาดว่ารุ่นใหม่ที่ใช้ Twin Lake น่าจะมีราคาแพงกว่าเพียงไม่กี่ดอลลาร์เมื่อเทียบสเปคกัน

แปลจากบทความภาษาอังกฤษ : UP Squared TWL / Squared Pro TWL boards are powered by Intel Core 3 Processor N355, N250, or N150 Twin Lake CPU
