ชุดพัฒนา SQUiXL ที่ใช้ชิป ESP32-S3 พร้อมหน้าจอสัมผัส 4 นิ้ว และใช้พลังงานจากแบตเตอรี่

SQUiXL ของ Unexpected Maker เป็นแพลตฟอร์มควบคุมและพัฒนา IoT ที่ใช้ ESP32-S3 พร้อมการเชื่อมต่อ WiFi และ Bluetooth โดยมาพร้อมกับหน้าจอสัมผัสขนาด 4 นิ้ว ความละเอียด 480×480 พิกเซล และทำงานด้วยพลังงานจากแบตเตอรี่

ออกแบบมาสำหรับเมกเกอร์, วิศวกรฮาร์ดแวร์, นักพัฒนา Embedded และผู้ที่สนใจระบบบ้านอัจฉริยะ SQUiXL มาพร้อมกับ PSRAM ขนาด 8MB และหน่วยความจำแฟลชแบบ SPI ขนาด 16MB ซึ่งเพียงพอสำหรับการพัฒนาเฟิร์มแวร์ นอกจากนี้ยังมีฟีเจอร์อื่นๆ ได้แก่ ช่องใส่ microSD, แอมป์พร้อมขั้วต่อสำหรับลำโพง, มอเตอร์พร้อมตัวสร้างแรงสั่น (haptic driver), นาฬิกา RTC และคอนเนกเตอร์ STEMMA/Qt สำหรับต่อขยายอุปกรณ์เพิ่มเติม

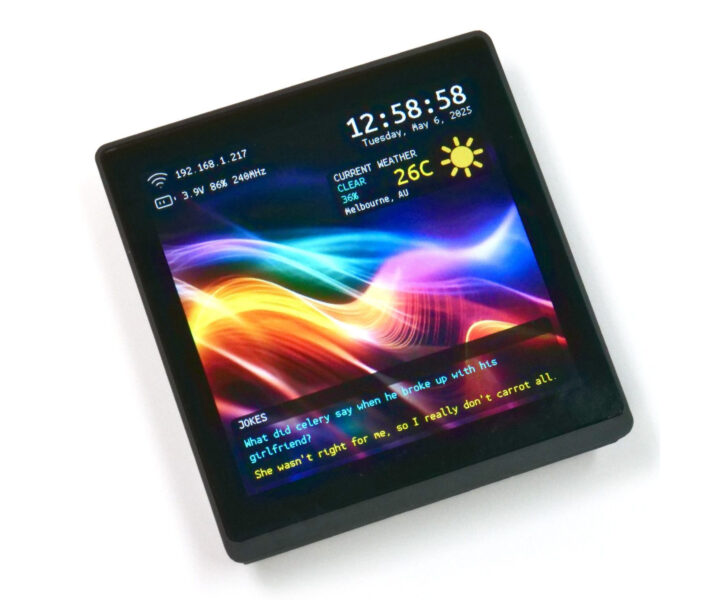

Unexpected Maker SQUiXL

สเปคของ SQUiXL:

  • WiSoC – Espressif Systems ESP32-S3
    • CPU – โปรเซสเซอร์ Tensilica LX7 แบบ Dual-core ความเร็วสูงสุด 240 MHz พร้อมชุดคำสั่งเวกเตอร์สำหรับ AI acceleration
    • หน่วยความจำ – RAM 512KB
    • การเชื่อมต่อไร้สาย – 2.4 GHz WiFi 4 และ Bluetooth 5.0 LE + Mesh
  • หน่วยความจำ – 8MB octal PSRAM
  • ที่เก็บข้อมูล
    • 16MB QSPI flash
    • MicroSD card slot (multiplexed with audio amplified)
  • หน้าจอแสดงผล – 4-inch 480×480 RGB display with capacitive touch (GT911)
  • ระบบเสียง
    • แอมพลิฟายเออร์เสียงแบบ I2S รุ่น MAX98357A (ใช้ร่วมกับช่อง microSD)
    • คอนเนกเตอร์ลำโพงสำหรับลำโพง 8 โอห์ม 2 วัตต์
  • การขยาย
    • ขั้วต่อ STEMMA/QT สำหรับอุปกรณ์ I2C เสริม
    • ตัวขยายขา I/O (LCA9555)
    • ตัวเลือกสัญญาณ I/O MUX (TMUX1574RSVR)
  • อื่น ๆ
    • ปุ่ม Power, IO0/Boot และ Reset
    • มอเตอร์สั่นพร้อมไดรเวอร์ DRV2605L haptic
    • นาฬิกาเรียลไทม์แบบประหยัดพลังงานผ่าน I2C รุ่น RV-3028-C7
    • ขั้วต่อแม่เหล็กพร้อมอะแดปเตอร์ USB
    • การป้องกันไฟฟ้าสถิต (ESD) บนพอร์ต USB และปุ่มกด
    • เสาอากาศภายในแบบกำลังขยายสูง
  • การจัดการพลังงาน
    • แบตเตอรี่ 1S ขนาด 1,500mAh
    • รองรับการชาร์จแบตเตอรี่ LiPo
    • มาตรวัดระดับพลังงานแบตเตอรี่ผ่าน I2C รุ่น MAX1704X
    • วงจรตรวจจับแรงดันไฟ 5V
  • ขนาด – ยังไม่ระบุ (TBD)

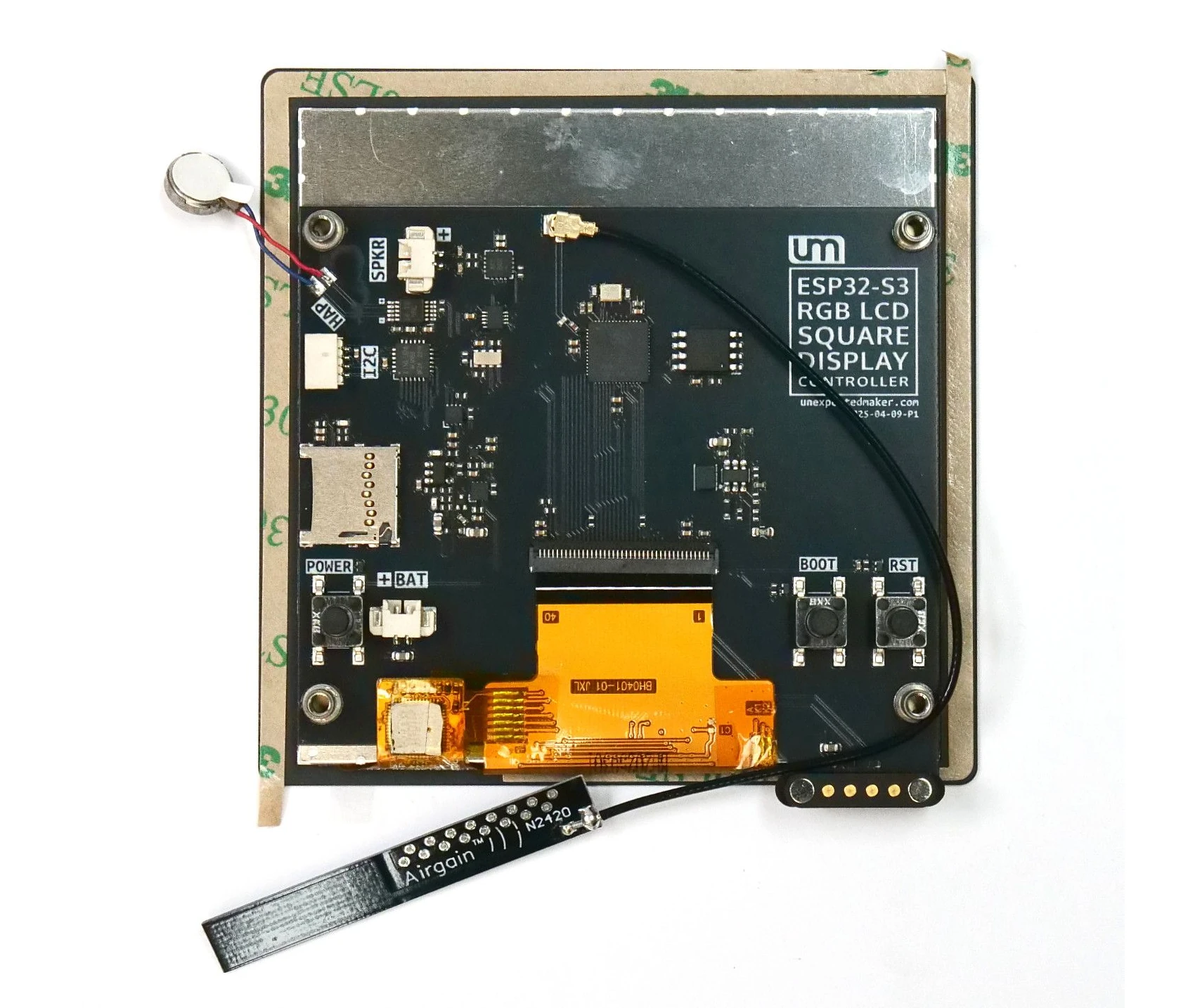

ESP32 S3 RGB LCD SQUARE DISPLAY Controller



Unexpected Maker ยังออกแบบ Dock เสริมสำหรับ SQUiXL ด้วย โดยใช้ขั้วต่อ USB แบบแม่เหล็กบนชุดพัฒนา ทำให้สามารถเชื่อมต่อหรือถอดออกได้อย่างง่ายดายโดยไม่ต้องเสียบหรือถอดสายทุกครั้ง แท่นวางนี้ประกอบด้วยสองชิ้นส่วน และใช้สกรู M2.5 ขนาดเล็ก 2 ตัวในการประกอบเอง ผู้ใช้งานจำเป็นต้องประกอบด้วยตนเอง ซึ่งการออกแบบลักษณะนี้ช่วยให้ใช้พื้นที่น้อยลงและลดต้นทุนในการจัดส่งสินค้า

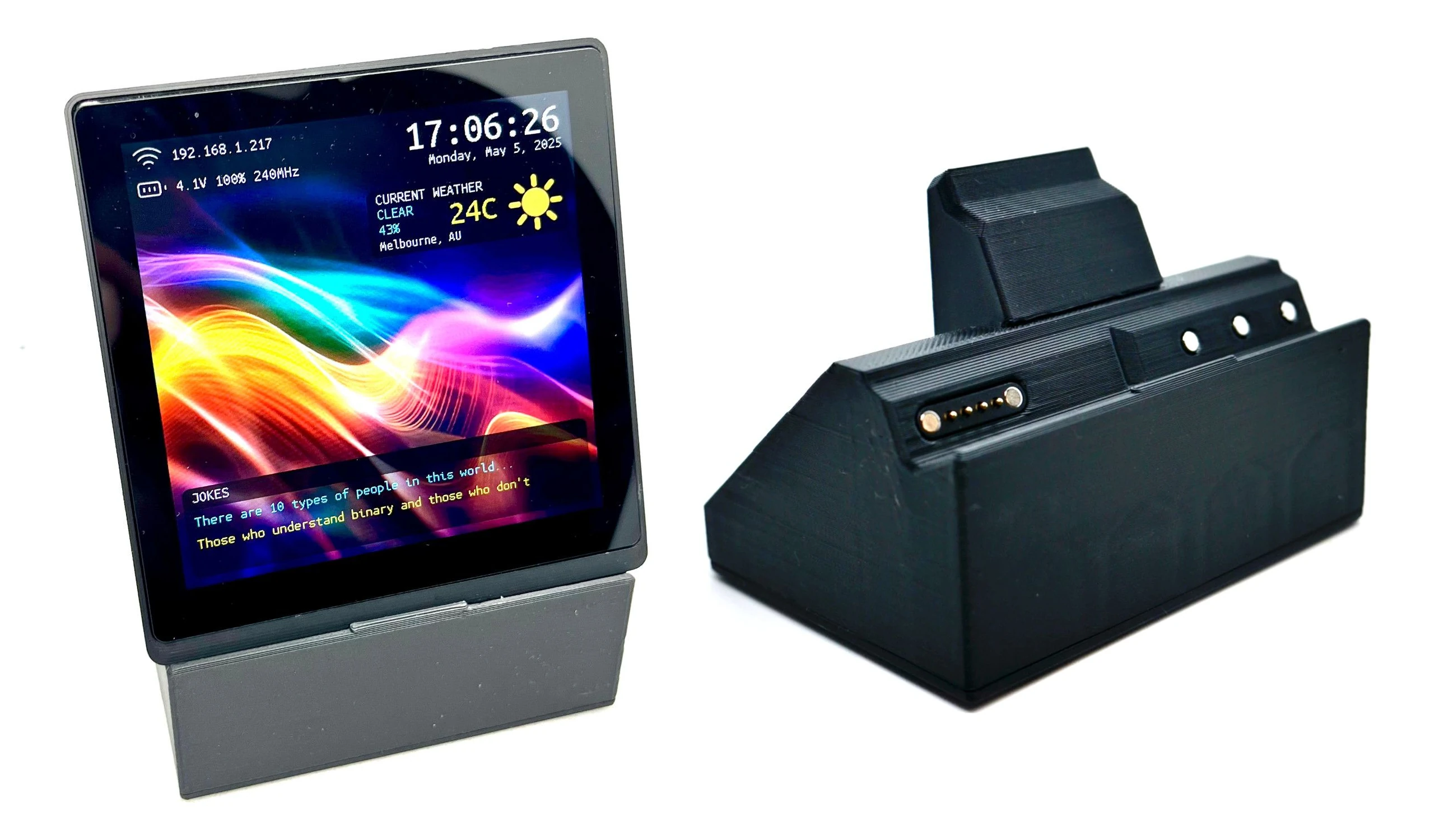

SQUiXL with dock

ชุดพัฒนา SQUiXL มาพร้อมกับเฟิร์มแวร์ Arduino ที่พัฒนาด้วย PlatformIO โดยในอนาคตจะรองรับ Arduino IDE อย่างเป็นทางการเช่นกัน เฟิร์มแวร์ที่จัดส่งมาพร้อมกับบอร์ดนี้ใช้ไลบรารี SQUiXL และออกแบบมาเพื่อสาธิตความสามารถของชุดพัฒนา ESP32-S3 โดยมีฟีเจอร์ต่างๆ เช่น ตัวจัดการ WiFi สำหรับการตั้งค่าเริ่มต้น, นาฬิกา, แสดงสภาพอากาศในพื้นที่โดยใช้ API Key จาก Open Weather, แสดงเรื่องตลกแบบสุ่ม และอื่นๆ  ซอร์สโค้ดของเฟิร์มแวร์ที่ติดมากับอุปกรณ์สามารถดูได้ใน SQUiXL-DevOS GitHub repository และยังมี  repository แยกต่างหากสำหรับตัวอย่างโค้ด Arduino, ตัวอย่างการใช้งาน LVGL และเฟิร์มแวร์สำหรับ MicroPython, การรองรับ CircuitPython กำลังอยู่ระหว่างการพัฒนา

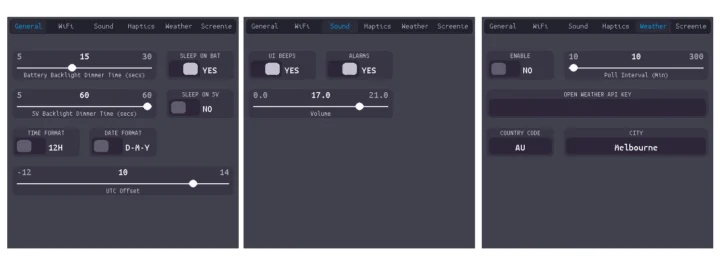

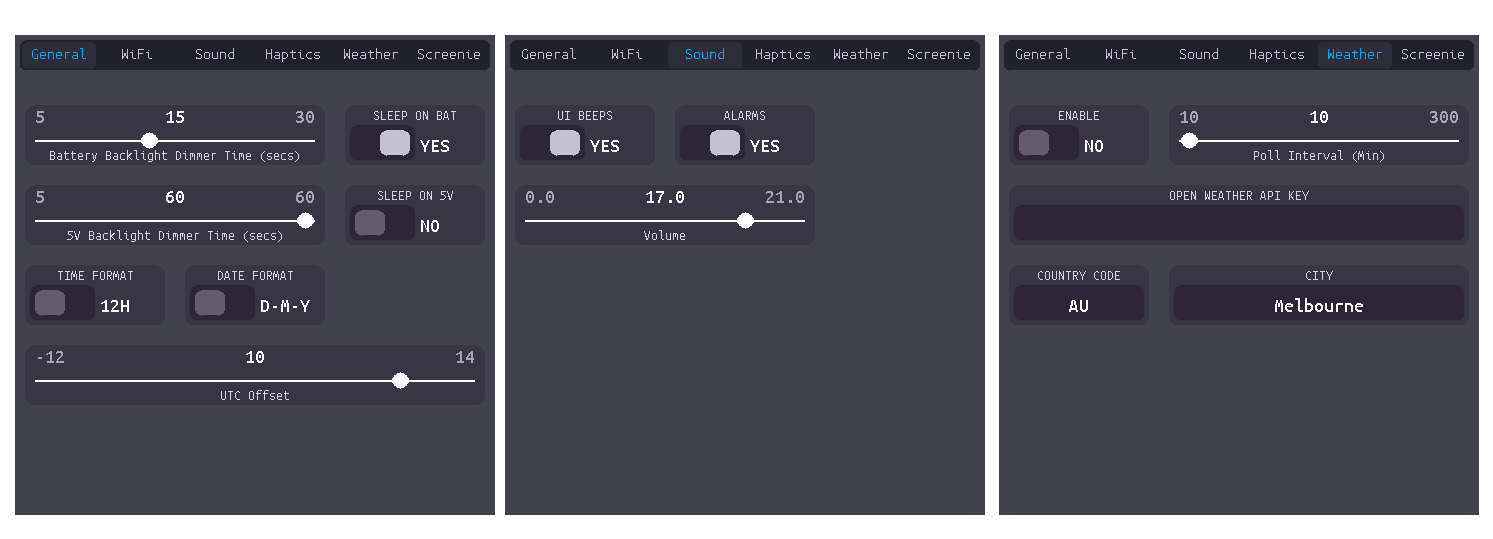

ESP32-S3 4 inch touchscreen dekit Arduino firmware settings

โซลูชัน ESP32-S3 ที่มาพร้อมหน้าจอขนาด 4 นิ้วเริ่มได้รับความนิยมมากขึ้น โดยก่อนหน้านี้ก็มีผลิตภัณฑ์ลักษณะเดียวกัน เช่น MaTouch_ESP32-S3 4-inch Display Demo Kit, SenseCAP Indicator ของ Seeed Studio ที่รองรับ LoRaWAN, และ LILYGO T-Panel ที่ใช้ชิป ESP32-H2 เพื่อรองรับการเชื่อมต่อ Zigbee, Thread และ Matter, จุดเด่นที่ทำให้ชุดพัฒนา SQUiXL แตกต่างจากผลิตภัณฑ์อื่นคือ สามารถพกพาได้เนื่องจากใช้พลังงานจากแบตเตอรี่

SQUiXL วางจำหน่ายที่ร้านของ Unexpected Maker ในราคา $99 (~3,200฿) ยังไม่รวมค่าส่ง และถ้าต้องการ Dock ต้องเพิ่มเงินอีก $29 (~950฿) บริษัทได้ผลิตในปริมาณจำกัด โดยล็อตที่สองเพิ่งเพิ่มเข้าระบบมีจำนวน 20 ชุด และขณะที่เขียนบทความนี้ยังเหลืออยู่เพียง 16 ชุด

แปลจากบทความภาษาอังกฤษ : Battery-powered SQUiXL devkit pairs 4-inch touchscreen display with ESP32-S3 WiFi and Bluetooth SoC
