บอร์ด SBC ขนาดเท่าบัตรเครดิตระดับอุตสาหกรรม ที่ใช้ชิป Allwinner T113-i รองรับการทำงานในช่วงอุณหภูมิ -40 ถึง 85°C

Ebyte ECB30-P4T13IA5ME8G-I เป็นคอมพิวเตอร์บอร์ดเดี่ยว (SBC) ขนาดเท่าบัตรเครดิตระดับอุตสาหกรรม ที่ใ่ช้ชิป SoC Allwinner T113-i ซึ่งมีซีพียู Cortex-A7 พร้อม RAM DDR3 ขนาด 512MB และ flash 8GB โดยทั้งหมดรวมอยู่ในโมดูล ECK30-T13IA5ME8G-I แบบ castellated system-on-module ของบริษัท

บอร์ด SBC นี้ยังมาพร้อมกับช่องใส่ microSD, พอร์ต gigabit Ethernet พอร์ต USB 2.0 จำนวน 4 พอร์ต, ช่องเสียบหูฟังขนาด 3.5 มม., โมดูล WiFi 4 และ GPIO headerแบบ 40 พิน ซึ่งโดยทั่วไปสามารถใช้งานร่วมกับบอร์ด Raspberry Pi ได้ จุดที่แตกต่างคือบอร์ดนี้ไม่มีพอร์ต HDMI แต่จะใช้คอนเนกเตอร์ MIPI DSI สำหรับแสดงผลแทน

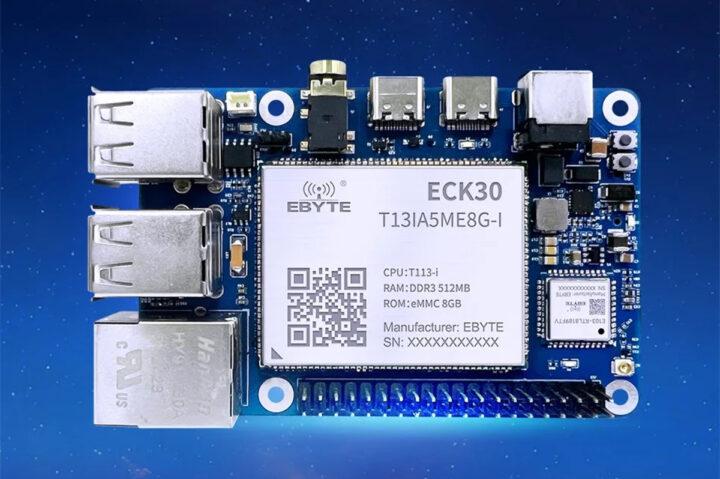

Allwinner T113-i SBC

สเปคของ Ebyte ECB30-P4T13IA5ME8G-I :

  • System-on-module – Ebyte ECK30-T13IA1GE8G-I
    • SoC – Allwinner T113-i
      • ซีพียู
        • Dual-core Arm Cortex-A7 clocked @สูงสุด 1.2 GHz
        • 64-bit XuanTie C906 RISC-V real-time core
      • DSP – HiFi4
      • VPU
        • ถอดรหัสวิดีโอ – H.265 สูงสุด 4K @ 30 FPS, H.264 สูงสุด 4K @ 24 FPS, MPEG-1/2/4, JPEG, Xvid, Sorenson Spark สูงสุด 1080p60
        • Video encoder – JPEG/MJPEG สูงสุด 1080p60
      • แพ็คเกจ – LFBGA 337 ขา ขนาด 13 x 13 มม.
    • หน่วยความจำระบบ – DDR3 512MB (ค่าเริ่มต้น), มีตัวเลือกเป็น 256MB หรือ 1GB DDR3
    • ที่เก็บข้อมูล
      • eMMC flash ขนาด 8GB
      • ตัวเลือก SPI NAND flash ขนาด 256MB
    • ขนาดโมดูบ – 45 x 35 มม. (PCB 8-layer )
  • อินเทอร์เฟซแสดงผล
    • คอนเนกเตอร์ MIPI DSI แบบ 26 พิน สำหรับจอ LCD และทัชสกรีน ความละเอียดสูงสุด 1920×1080 @ 60 Hz
    • header TV แบบ 3 พิน สำหรับสัญญาณ CVBS เข้า/ออก
  • ระบบเสียง – แจ็คเสียงขนาด 3.5 มม. สำหรับหูฟัง + ไมโครโฟน
  • การเชื่อมต่อเครือข่าย
    • พอร์ต RJ45 Gigabit Ethernet
    • โมดูล WiFi 4 ความถี่ 2.4GHz พร้อมคอนเนกเตอร์เสาอากาศแบบ IPEX
  • USB
    • 4x พอร์ต USB 2.0 Host
    • พอร์ต USB 2.0 Type-C OTG
  • การขยาย – GPIO header 40 พิน ที่เข้ากันได้กับ Raspberry Pi พร้อม I2C, UART, SPI, PWM, CAN
  • การดับัก – คอนเนกเตอร์ USB-C สำหรับการดีบัก
  • อื่น ๆ
    • ปุ่ม FEL และ Reset
    • ไฟแสดงสถานะ Power, Heartbeat และ Debug
    • คอนเนกเตอร์แบตเตอรี่ RTC
  • แหล่งจ่ายไฟ – อินพุต 12V DC ผ่านแจ็คแบบกระบอก (barrel jack)
  • ขนาดบอร์ด – 85 x 56 มม.
  • ช่วงอุณหภูมิในการทำงาน – -40°C ถึง +85°C

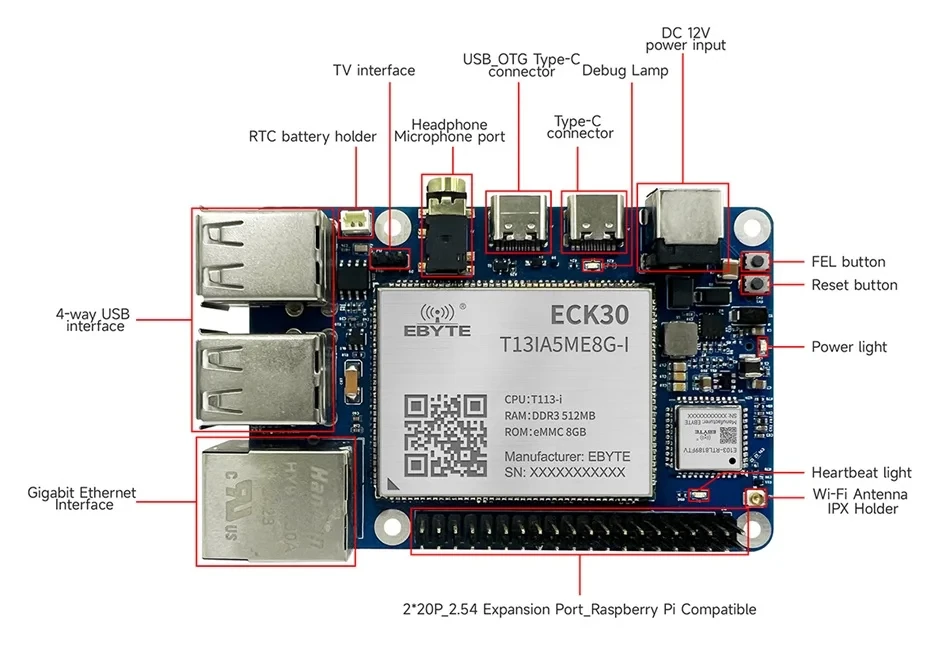

EBYTE ECB30 Allwinner T113-i SBC

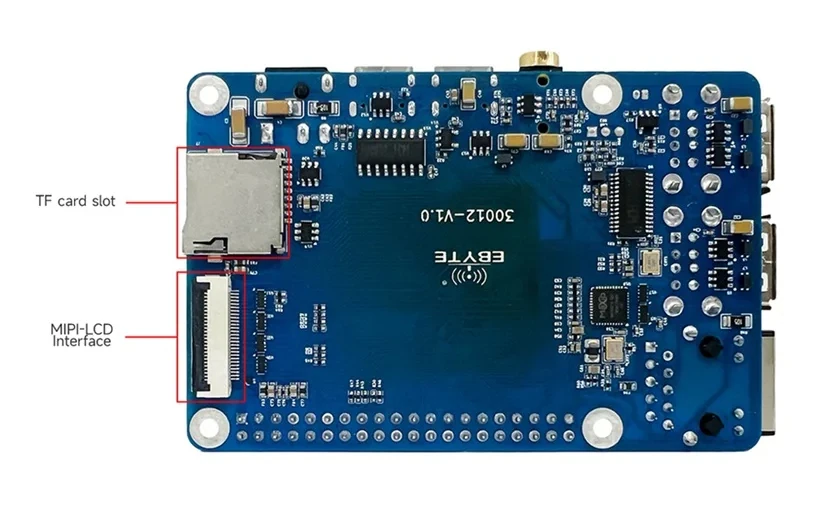

EBYTE ECB30 P4T13IA5ME8G I SBC microSD card MIPI DSI interface

Ebyte มีชุดพัฒนา Linux SDK ที่มาพร้อมกับ Buildroot เวอร์ชัน 2019.02 หรือ 2022.05, u-boot 2018, Linux Kernel 5.4, OpenWrt และไดรเวอร์ทั้งหมดที่จำเป็น โดย SDK ดังกล่าวดูเหมือนจะเป็นชุดเดียวกับที่ใช้ใน MY-EVC700S-V2 เป็นเกตเวย์อุตสาหกรรมจาก MYiR Tech ที่ใช้ชิป Allwinner T113-i SoC. โดย SDK, เครื่องมือ และเอกสารที่เกี่ยวข้องสามารถเข้าถึงได้ผ่าน Google Drive share

บอร์ดนี้ถูกออกแบบมาเพื่อใช้ในงานหลากหลายประเภท เช่น เมืองอัจฉริยะ, บ้านอัจฉริยะ, การควบคุมในภาคอุตสาหกรรม และการเกษตรอัจฉริยะ โดยบอร์ด Allwinner T113-i SBC นี้วางจำหน่ายบน AliExpress ราคา $57.99 (~1,900฿) ส่วนโมดูลอย่างเดียวสามารถซื้อได้จาก ว็บไซต์ของบริษัทในราคา $32.80 (~1,000฿). สามารถดูข้อมูลเพิ่มเติมได้จากหน้าผลิตภัณฑ์

แปลจากบทความภาษาอังกฤษ : Credit card-sized industrial Allwinner T113-i SBC operates in the -40 to 85°C temperature range
