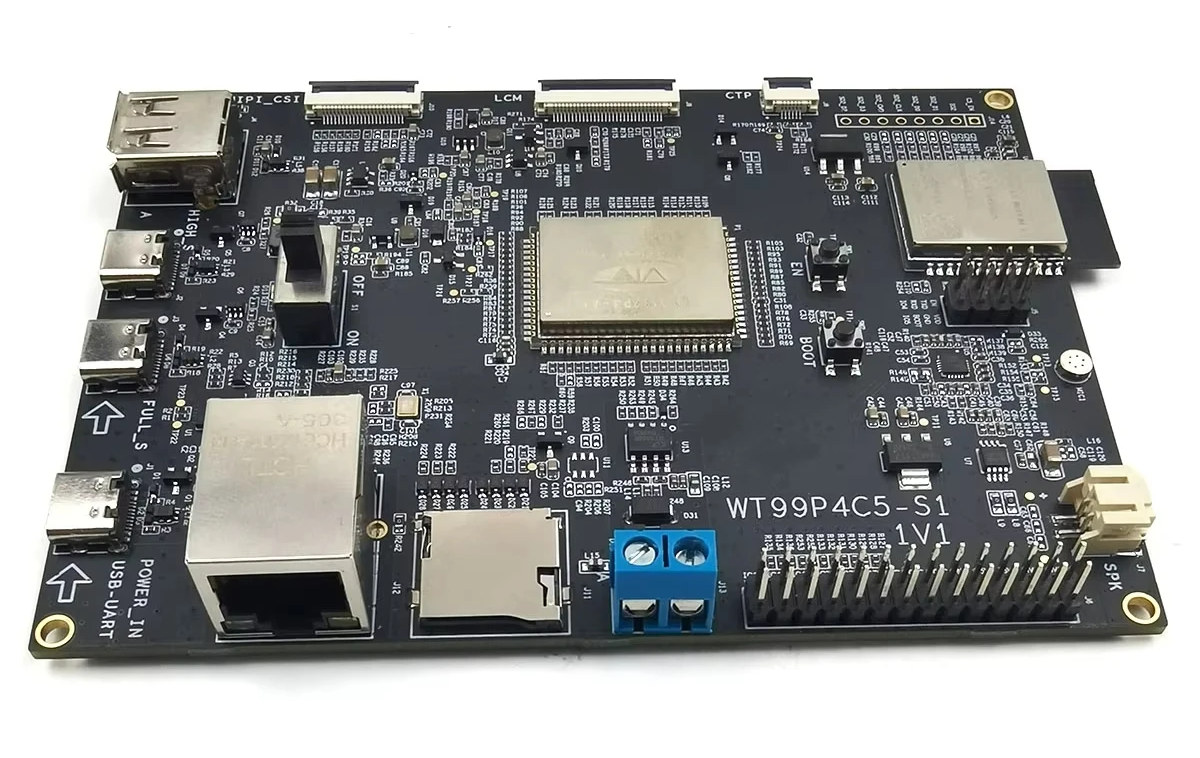

บอร์ด ESP32-P4 ที่มาพร้อมโมดูล ESP32-C5 dual-band รองรับ WiFi 6

บอร์ดและชุดพัฒนา ESP32-P4 ที่เราเคยพูดถึงก่อนหน้านี้จะใช้ร่วมกับ ESP32-C6 for สำหรับการเชื่อมต่อไร้สาย, แต่ Wireless Tag WT99P4C5-S1 แตกต่างออกไปที่จับคู่ ESP32-P4 RISC-V SoC กับโมดูล ESP32-C5 รองรับ WiFi 6 แบบ dual-band, Bluetooth LE 5.0 และคลื่นวิทยุ 802.15.4 สำหรับการเชื่อมต่อ Zigbee, Thread และ Matter

บอร์ดรุ่นนี้ยังมาพร้อมกับคอนเนกเตอร์ MIPI DSI สำหรับจอแสดงผล และ MIPI CSI สำหรับกล้อง, GPIO headers สำหรับทั้ง ESP32-P4 และ ESP32-C5, ช่องใส่ microSD card, พอร์ต Ethernet แบบ Fast, ไมโครโฟนในตัว, คอนเนกเตอร์สำหรับลำโพง, RS485 terminal block และพอร์ต USB หลายพอร์ตสำหรับการรับส่งข้อมูลและดีบัก

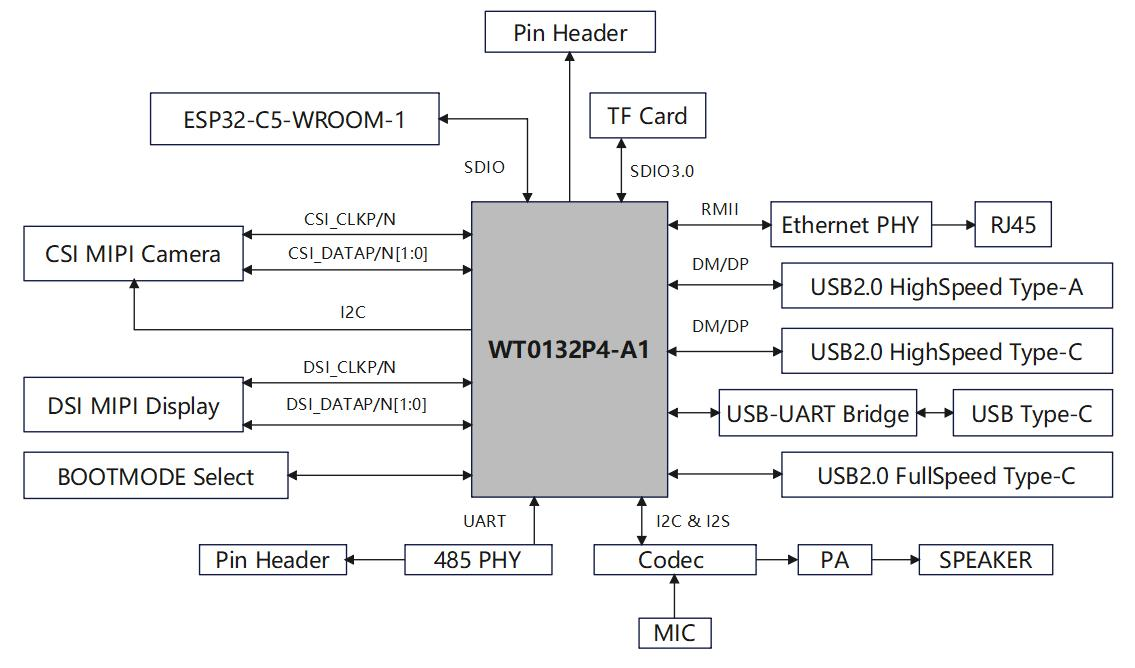

สเปคของบอร์ด Wireless Tag WT99P4C5-S1 :

• โมดูลหลัก – Wireless Tag WT0132P4-A1
  • SoC – Espressif Systems ESP32-P4
    • CPU
      • Dual-core 32-bit RISC-V HP (High-performance) CPU @ สูงสุด 400 MHz พร้อม AI instructions extension และ single-precision FPU
      • Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz พร้อม RAM TCM ขนาด 8KB แบบไม่หน่วงเวลา (zero-wait)
    • หน่วยความจำ
      • HP L2MEM ขนาด 768KB (สำหรับซีพียู dual-core), HP L2MEM ขนาด 768KB, TCM ขนาด 8KB (สำหรับ LP MCU core)
      • PSRAM ขนาด 16MB หรือ 32MB
    • ที่เก็บข้อมูล – ROM 128KB สำหรับ HP, ROM 16KB สำหรับ LP
    • GPU – 2D Pixel Processing Accelerator (PPA)
    • VPU – รองรับการถอดรหัส H.264 และ JPEG
  • Storage – Flash NOR ขนาด 16MB
  • ขนาดโมดูบ – 25 x 20 มม.
• ที่เก็บข้อมูล – ช่องใส่ MicroSD card slot
• อินเทอร์เฟสจอแสดงผล – คอนเนกเตอร์ MIPI DSI สำหรับหน้าจอ + คอนเนกเตอร์ “LCD TP” สำหรับทัชสกรีน
• อินเทอร์เฟสกล้อง – คอนเนกเตอร์ MIPI CSI
• ระบบเสียง
  • คอนเนกเตอร์ลำโพง
  • ไมโครโฟนในตัว
  • ชิปขยายเสียง
  • ชิปโค้ดเสียง ES8311
• ระบบเครือข่าย
  • พอร์ต RJ45 Ethernet ความเร็ว 10/100Mbps
  • ตัวเลือก โมดูลเสริมไร้สาย ESP32-C5-WROOM-1 รองรับ WiFi 6 dual-band (802.11ax) , Bluetooth 5.0 LE, และ 802.15.4 (Zigbee 3.0 และ Thread 1.3)
• USB
  • 2x พอร์ต USB Type-C
  • 1x พอร์ต USB Type-A
• Serial  – Terminal block RS485 แบบ 2 ขา ใช้ชิป SIT3088EESA
• การขยาย
  • GPIO header 28 ขา (J6) สำหรับ ESP32-P4
  • GPIO header 8 ขา (J14) สำหรับ ESP32-C5 (รวม 7 GPIO + ขาเปิดใช้งาน C5)
  • GPIO header8 ขา (J5) สำหรับ ESP32-C5 (UART, ADC, 3.3V, GND)
• การดีบัก – พอร์ต USB-C ผ่านชิป USB-to-UART
• อื่น ๆ
  • สวิตช์เปิด/ปิด
  • ปุ่ม BOOT และ EN
  • ไฟแสดงสถานะการจ่ายไฟ (Power LED)
• การจ่ายพลังงาน (Power Management)
  • รับไฟ DC 5V ผ่านพอร์ต USB-C
  • วงจรแปลงไฟ LDO จาก 5V เป็น 3.3V
• ขนาด – รอการระบุ (TBD)

เอกสารประกอบมีจำกัด โดยมีเพียง datasheet ภาษาอังกฤษ 11 หน้า สำหรับโมดูล ESP32-P4 และ datasheet ภาษาจีน 13 หน้า สำหรับบอร์ด WT99P4C5-S1 ซึ่งสามารถดาวน์โหลดได้จากหน้าผลิตภัณฑ์ มีคำแนะนำให้ใช้ ESP-IDF เป็นเฟรมเวิร์กในการพัฒนา และยังมีลิงก์ไปยังตัวอย่างโค้ดใน GitHub (https://github.com/wireless-tag-com/WT99P4C5-S1/tree/master/examples/WT99P4C5) แต่ลิงก์ดังกล่าวยังไม่สามารถใช้งานได้ในขณะนี้ ซึ่งอาจเป็นเพราะยังไม่ได้เปิดให้สาธารณะ และไม่พบการอ้างอิงถึง “WT99P4C5” หรือ “ESP32-P4” ใด ๆ บน GitHub ของ Wireless Tag

บอร์ด Wireless Tag WT99P4C5-S1 วางจำหน่ายบน AliExpress ในราคา $24.99 (~800฿) โดยมีโมดูล ESP32-C5-WROOM-1 ถูกบัดกรีติดตั้งไว้บนบอร์ดเรียบร้อยแล้ว ส่วนโมดูล WT0132P4-A1 ESP32-P4 ยังไม่พบวางขายบน AliExpress แต่สามารถซื้อได้จาก ร้านค้าออนไลน์ของบริษัทในราคา $5 (~160฿) ยังไม่รวมค่าจัดส่ง
