NanoPi R3S LTS : บอร์ด SBC และเราเตอร์พร้อมพอร์ต Gigabit Ethernet คู่, เพิ่มพอร์ต HDMI และคอนเนกเตอร์ลำโพง

FriendlyELEC NanoPi R3S LTS เป็นรุ่นอัปเดตของ NanoPi R3S ซึ่งบอร์ด SBC และเราเตอร์ พร้อมพอร์ต Gigabit Ethernet คู่ ราคาประหยัดที่เปิดตัวเมื่อปีที่แล้ว โดยรุ่นใหม่นี้เพิ่มพอร์ต HDMI, ขั้วต่อสัญญาณเสียงสำหรับลำโพง และปุ่มเปิด/ปิดเครื่อง

บอร์ดเราเตอร์รุ่นใหม่นี้ยังคงใช้ชิป Rockchip RK3566 พร้อมหน่วยความจำ RAM สูงสุด 2GB, ตัวเลือก eMMC flash สูงสุด 32GB, ช่องใส่ microSD card, ขั้วต่อหน้าจอ MIPI DSI, พอร์ต USB 3.2 Gen 1, พอร์ต USB-C สำหรับจ่ายไฟและโปรแกรมมิ่ง รวมถึงขั้วต่อ UART header แบบ 3 พินที่สามารถเข้าถึงได้เมื่อเปิดกล่องโลหะออก

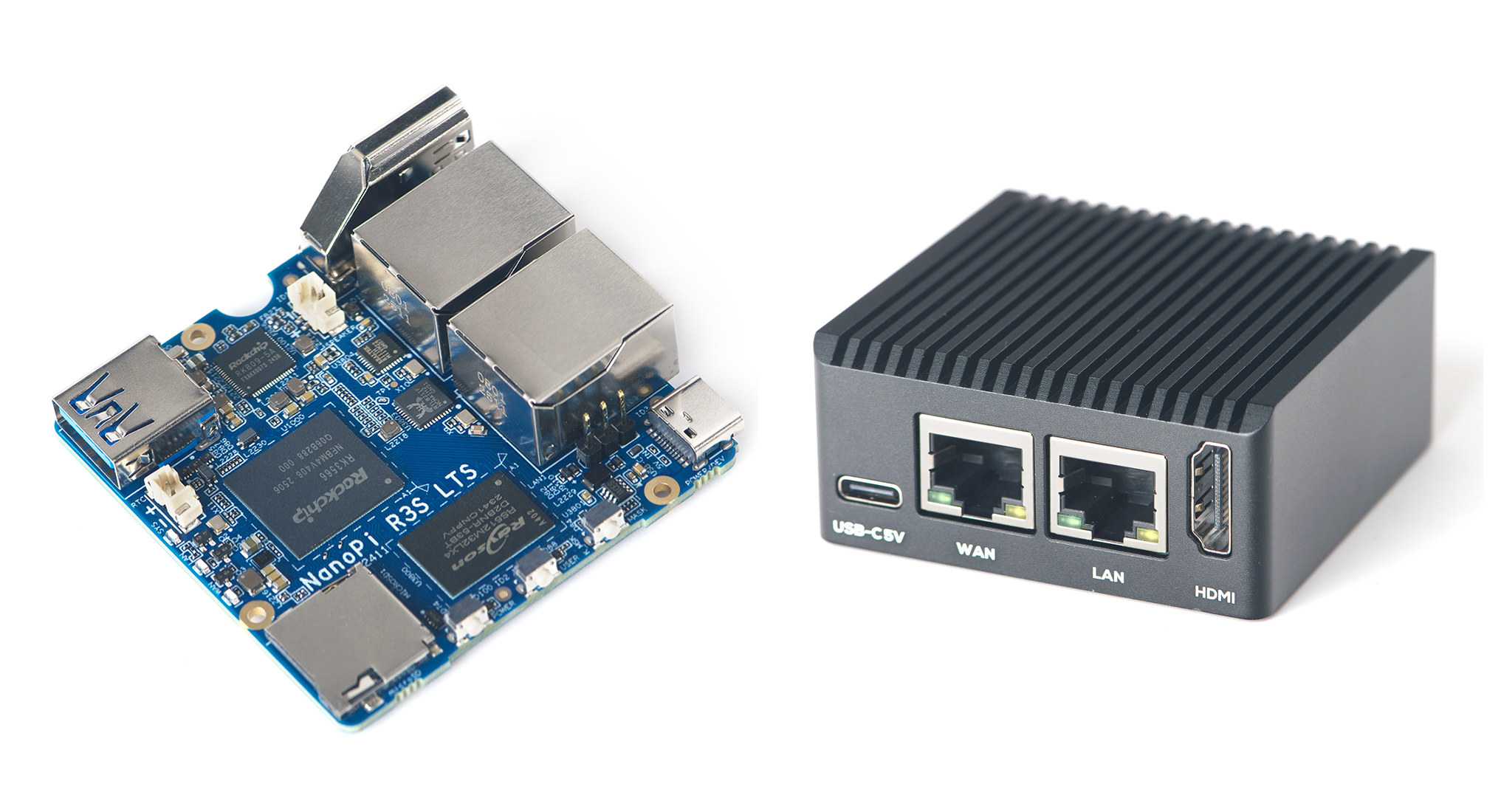

NanoPi R3S-LTS

สเปคของ NanoPi R3S-LTS:

  • SoC – Rockchip RK3566
    • CPU – โปรเซสเซอร์ Quad-core Cortex-A55 @ สูงสุด 2.0 GHz
    • GPU – Arm Mali-G52 MP2 GPU
    • NPU – AI accelerator 0.8 TOPS
    • VPU
      • video decoder 4Kp60 H.265/H.264/VP9
      • video encoder 1080p60 H.264/H.265
  • หน่วยความจำ – LPDDR4/4XX 1GB หรือ 2 GB
  • สตอเรจ
    • eMMC flash 32GB (ตัวเลือก)
    • ช่องเสียบ MicroSD card พร้อมรองรับ UHS-1 (SDR104)
  • การแสดงผลวิดีโอ
    • พอร์ต HDMI 2.0 รองรับความละเอียดสูงสุด 4Kp60
    • ขั้วต่อ FPC MIPI DSI แบบ 30 พิน
  • ระบบเสียง – คอนเนกเตอร์ลำโพง
  • เครือข่าย – 2x พอร์ต RJ45 Gigabit Ethernet
    • WAN ใช้ชิป Realtek RTL8111H (PCIe to GbE) ทดสอบได้ความเร็ว Tx สูงสุด 934 Mbps และ Rx สูงสุด 936 Mbps
    • LAN ใช้ชิป Realtek RTL8211E ทดสอบได้ความเร็ว Tx สูงสุด 934 Mbps และ Rx สูงสุด 941 Mbps
  • USB
    •  1x พอร์ต USB 3.2 Gen 1 Type-A
    •  1x พอร์ต USB-C สำหรับการจ่ายไฟและการรับส่งข้อมูล (เช่น ใช้ในการแฟลชเฟิร์มแวร์)
  • การดีบัก – UART header 3 พิน (ความเร็ว baudrate 1.5 Mbps)
  • อื่นๆ
    • ปุ่ม Power, User และ Mask
    • คอนเนกเตอร์ 2 พินสำหรับแบตเตอรี่ RTC
    • ไฟ LED แสดงสถานะผู้ใช้ 3 ดวงสำหรับ SYS, LAN, WAN
  • การจ่ายไฟ – 5V ผ่านพอร์ต USB Type-C
  • ขนาด – PCB: 57 x 57 มม. (8-layer); เคส: 61.5 x 61.5 x 25 มม.
  • น้ำหนัก – 35 กรัม (ไม่รวมเคส), 150 กรัม (รวมเคสโลหะ)
  • ช่วงอุณหภูมิ – 0 ถึง 70°C

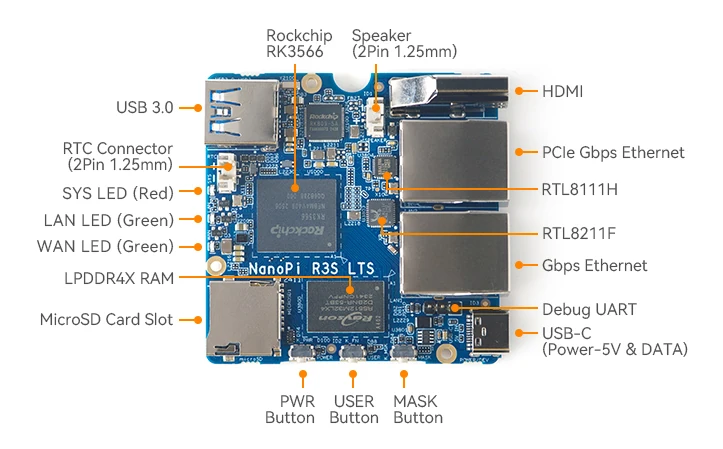

Rockchip RK3566 dual gigabit ethernet router HDMI speaker

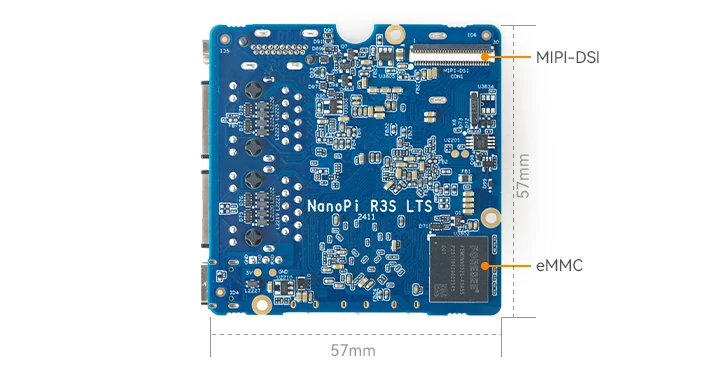

NanoPi R3S-LTS board bottom side

ตามปกติบอร์ดนี้ไม่มี WiFi ในตัว โดยบริษัทแนะนำให้ใช้ USB WiFi dongle ยี่ห้อ MediaTek และ Realtek ที่ผ่านการทดสอบกับ FriendlyWrt และลินุกซ์ดิสโทรอื่น ๆ ได้แก่ รุ่น RTL8188CUS/RTL8188EU, RT2070, RT2870/RT3070, RTL8192CU, Ralink MT7601/MT7601U, RTL8821CU/RTL8811CU และรุ่นอื่น ๆ บางรุ่นรองรับโหมด Access Point ส่วนบางรุ่นรองรับแค่โหมด Station เท่านั้น

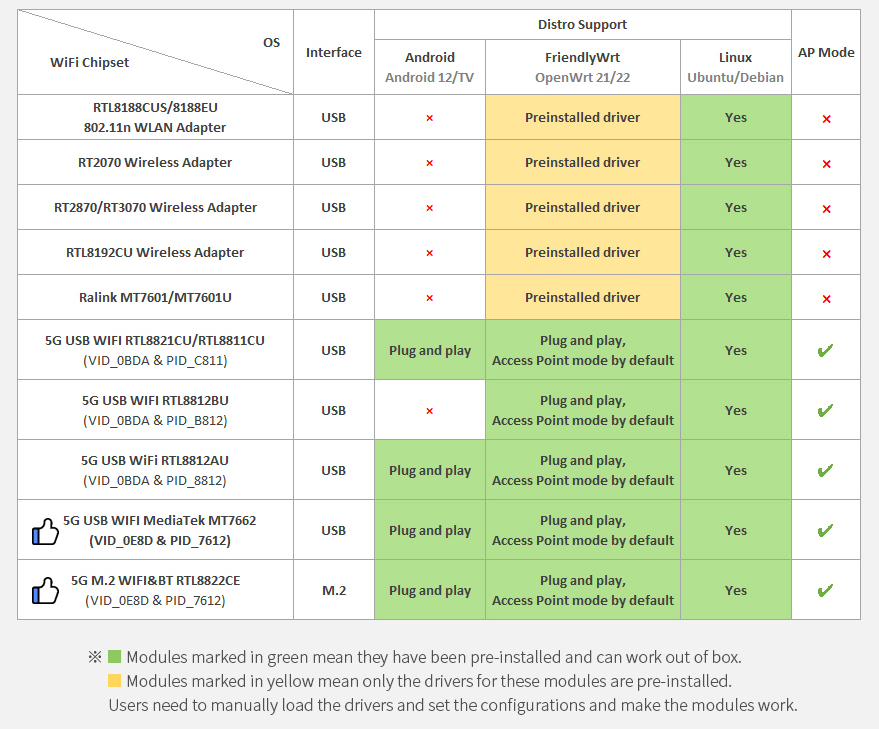

FriendlyELEC WiFI Modules support list
รายชื่อ USB WiFi dongle ที่รองรับ

FriendlyELEC มีรายการระบบปฏิบัติการและเครื่องมือซอฟต์แวร์ที่รองรับอย่างยาวนาน ได้แก่ Alpine Linux, Buildroot, Debian 12 Core, Debian 11 Desktop, FriendlyCore 20.04 (Ubuntu Core-based), FriendlyWrt 21.02/23.05/24.10 (OpenWrt fork), OpenMediaVault, Proxmox VE, Ubuntu 20.04 Desktop, และ Ubuntu 24.04 Core ซึ่งทั้งหมดรองรับ Linux 6.1 LTS และ u-boot 2017.09 ระดับการรองรับอาจแตกต่างกันไป และบางระบบปฏิบัติการหรือเครื่องมืออาจทำงานได้ดีกว่าบนบอร์ดนี้ คุณสามารถดูรายละเอียดเพิ่มเติมและลิงก์ดาวน์โหลดอิมเมจต่าง ๆ ได้ที่ wiki สำหรับบอร์ด NanoPi R3S และ NanoPi R3S LTS

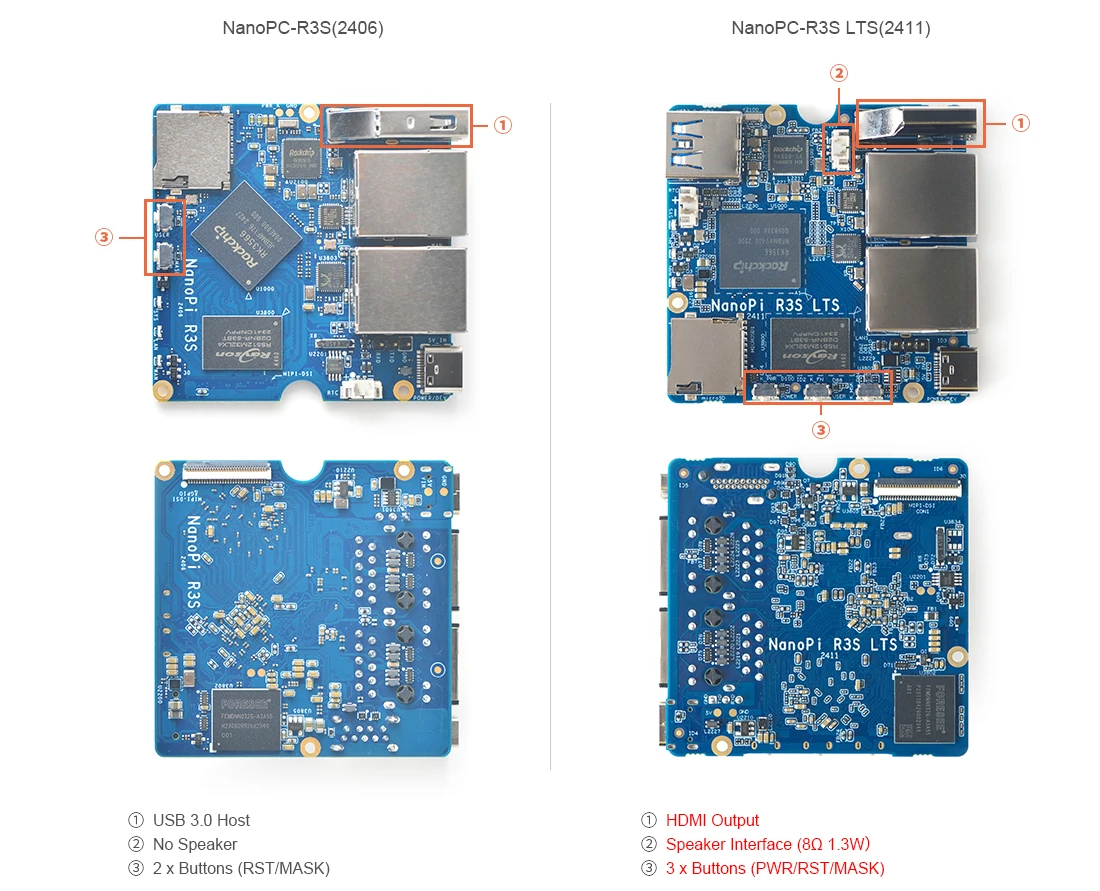

NanoPi R3S vs NanoPi R3S LTS
NanoPi R3S (ดีไซน์ PCB เดือนมิถุนายน 2024) เทียบกับ NanoPi R3S-LTS (ดีไซน์ PCB เดือนพฤศจิกายน 2024)

NanoPi R3S LTS เปิดให้สั่งซื้อ/พรีออเดอร์เริ่มต้นที่ราคา $25 (~800฿) สำหรับรุ่นที่มี RAM 1GB, ไม่มี eMMC flash และไม่มีเคสโลหะ, รุ่นสูงสุดที่มี RAM 2GB, eMMC flash 32GB และเคสโลหะ ราคาจะอยู่ที่ $42(~1,400฿) รุ่นที่มี RAM 2GB มีพร้อมจำหน่ายแล้ว ขณะที่รุ่นที่มี RAM 1GB เปิดให้พรีออเดอร์ โดยจะเริ่มจัดส่งภายในสิ้นเดือนนี้

แปลจากบทความภาษาอังกฤษ : NanoPi R3S LTS dual Gigabit Ethernet router board gains HDMI output and speaker connector
