AAEON MIX-MTLD1 – เมนบอร์ดอุตสาหกรรม Mini-ITX ที่ใช้โปรเซสเซอร์ Meteor Lake-H/U และรองรับการจัดการ OOB

AAEON MIX-MTLD1 เป็นเมนบอร์ดอุตสาหกรรมแบบ Mini-ITX ที่รองรับการจัดการแบบ Out-of-Band (OOB) และใช้โปรเซสเซอร์ Intel Core Ultra Meteor Lake H/U (ติดตั้งเริ่มต้นด้วย Intel Core Ultra 5 125H)

เมนบอร์ดรุ่นนี้รองรับหน่วยความจำ DDR5-5600 สูงสุดถึง 96GB, การขยาย PCIe Gen 5, พอร์ต LAN คู่, และอินเทอร์เฟซขา I/O หลากหลาย รวมถึงพอร์ต USB 7 ช่อง และ COM header 4 ช่อง โดยการออกแบบมีความใกล้เคียงกับ Jetway MTX-ARH1 ที่เพิ่งเปิดตัวเมื่อสัปดาห์ก่อน ซึ่งใช้ Intel Core Ultra 5 125H หรือ Core Ultra 7 155H เช่นกัน

สิ่งที่ทำให้ MIX-MTLD1 แตกต่าง คือการมี NCSI header สำหรับการจัดการ OOB โดยใช้โมดูล MOD-RMB ที่เชื่อมต่อคอนโทรลเลอร์ Ethernet เข้ากับ BMC เพื่อการตรวจสอบและควบคุมจากระยะไกลโดยไม่ขึ้นกับระบบปฏิบัติการที่ทำงานบน CPU ฟีเจอร์นี้มักพบในเซิร์ฟเวอร์ แต่ค่อนข้างหายากใน เมนบอร์ดอุตสาหกรรม Mini-ITX, แม้ว่าเราจะเคยเห็นมาก่อนใน DFI RPS101/RPS103 mini-ITX motherboards และ HoneyComb Ryzen V3000 motherboard ที่มาพร้อมฟีเจอร์ OOB management และ BMC ตามลำดับ

AAEON MIX-MTLD1 Meteor Lake Mini ITX motherboard

สเปคของ AAEON MIX-MTLD1 :

  • Meteor Lake-H/U SoC
    • รุ่นมาตรฐาน: Intel Core Ultra 5 125H แบบ 14 คอร์ (4P+8E+2LPE) ความเร็วสูงสุด 4.5GHz, แคช 18MB, กราฟิก Intel Arc 7 Xe-cores @ 2.2GHz, มาพร้อม Intel AI Boost NPU; ค่า TDP: 28W
    • ตัวเลือก: โปรเซสเซอร์ Intel Core Ultra H-series (15W) และ U-series (28W)
  • หน่วยความจำระบบ  – รองรับ DDR5 5600MHz (non-ECC) สูงสุด 96GB  ผ่านสล็อต SODIMM 2 ช่อง
  • ที่เก็บข้อมูล
    • 2x พอร์ต SATA III 6Gbps + ขั้วต่อไฟ SATA (รองรับ RAID 0/1)
    • สล็อต M.2 2280 M-Key สำหรับ NVMe storage
    • Flash 256Mbit สำหรับ AMI BIOS/UEFI
  • การแสดงผล
    • 4x พอร์ต HDMI 2.0 (ความละเอียดสูงสุด 4096×2160 @ 60Hz พร้อมเสียง)
    • คอนเนกเตอร์ LVDS (1920×1080 @60Hz, ใช้พื้นที่ร่วมกับ eDP)
    • คอนเนกเตอร์ eDP (4096×2160 @60Hz, 4ch, BOM optional เมื่อใช้ LVDS)
    • รองรับการแสดงผลอิสระสูงสุด 4 จอ
  • ระบบเสียง
    • ชิปเสียง Realtek ALC897
    • ช่อง Line-out และ Mic-in
    • Header ภายใน – ลำโพง 2W/4Ω
    • รองรับเสียงดิจิทัลผ่าน HDMI
  • เครือข่าย
    • Gigabit Ethernet (RJ45) โดย Intel I210-AT พร้อมรองรับโมดูล MOD-RMB OOB ผ่านขั้วต่อ NCSI (สีเหลือง)
    • 2.5GbE RJ45 โดย Intel I226-V
    • รองรับโมดูล WiFi และ Bluetooth ผ่านสล็อต M.2 E-Key
    • รองรับโมดูล 4G LTE/5G ผ่านสล็อต M.2 B-Key + ช่องใส่ Nano SIM
  • USB
    • พอร์ตด้านหลัง:
      • พอร์ต USB 3.2 Gen2 Type-A
      • พอร์ต USB 3.2 Gen1 Type-C (5Gbps)
      • 3x USB 2.0
    • Header ภายใน:
      • 2x  USB 3.2 Gen1 (4 พอร์ต)
      • 1x  USB 2.0 (2 พอร์ต)
  • Serial – 1x RS-232/422/485, 3x RS-232 (internal headers)
  • การขยาย
    • สล็อต PCIe Gen5 x8 (เฉพาะรุ่น H-series; ขอบเปิด)
    • สล็อต M.2 2280 M-Key (PCIe Gen4 x4, NVMe)
    • สล็อต M.2 2230 E-Key (PCIe x1, USB 2.0, CNVi)
    • สล็อต M.2 3042/3052 B-Key (PCIe x1, USB 3.2 Gen1)
    • 8-bit DIO (4-in / 4-out)
  • ความปลอดภัย – ชิป TPM 2.0 บนบอร์ด
  • อื่น ๆ
    • Watchdog Timer – 255 ระดับ
    • ชิป I/O Nuvoton NCT6126D
    • header สำหรับพัดลม CPU 4-lane
    • Clear CMOS, buzzer header, ATX/AT mode select, ME disable jumper
    • ระบบมอนิเตอร์อุณหภูมิ (CPU/ระบบ), แรงดันไฟ (Vcore/5V/3.3V/12V), และพัดลม (Chassis)
    • รองรับ Wake on LAN
  • พลังงาน – DC 12V ±5%, กำลังสูงสุด 150W
  • ขนาดและน้ำหนัก – 170 x 170 มม. (มาตรฐาน Mini-ITX)
  • น้ำหนัก–  500 กรัม
  • ช่วงอุณหภูมิ – -20°C ~ 60°C
  • ความชื้น – 10% ~ 90% RH, ที่ 60°C แบบไม่ควบแน่น
  • การรับรองมาตรฐาน – CE, FCC Class

ทางบริษัทระบุว่าเมนบอร์ดรุ่นนี้รองรับทั้งโปรเซสเซอร์ Meteor Lake-H และ U series แต่ในส่วนของการสั่งซื้อมีระบุเพียง Core Ultra 5 125H เท่านั้น

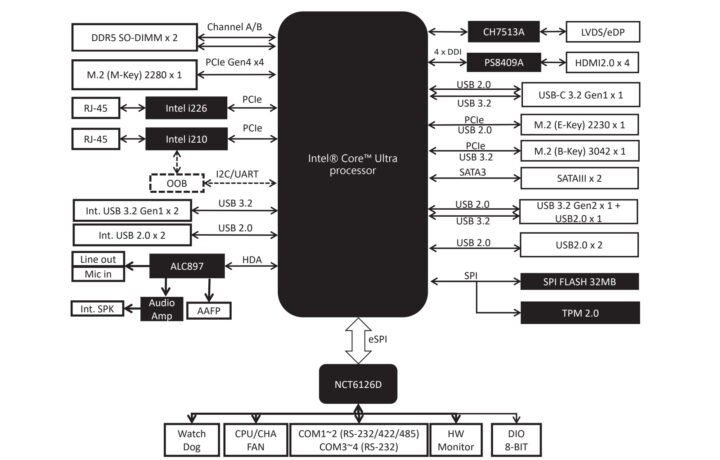

AAEON MIX-MTLD1 Block Diagram

บล็อกไดอะแกรมของ AAEON MIX-MTLD1MIX-MTLD1 รองรับระบบปฏิบัติการ Windows 10 64-bit, Windows 11 (64-bit) และ Ubuntu 24.04 ที่มาพร้อม Linux Kernel 6.8 โดยสามารถเข้าถึง BIOS, ไดรเวอร์, datasheet และคู่มือผู้ใช้ ได้จากหน้า AAEON eShop ที่ระบุไว้ด้านล่าง

เมนบอร์ดอุตสาหกรรม MIX-MTLD1 วางจำหน่ายบน AAEON eShop ราคา $700 (~22,600฿) ภายในแพ็กเกจประกอบด้วยเมนบอร์ด Mini-ITX ตัวหลัก, I/O shield, สาย SATA, และสายไฟ SATA ยังไม่พบข้อมูลเกี่ยวกับโมดูล MOD-RMB โดยสิ่งเดียวที่สามารถดึงมาได้จากคู่มือผู้ใช้ คือ ไดอะแกรมขาของ Out-of-Band selection header ที่แสดงไว้ด้านล่าง สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าเพจผลิตภัณฑ์และ ข่าวประชาสัมพันธ์

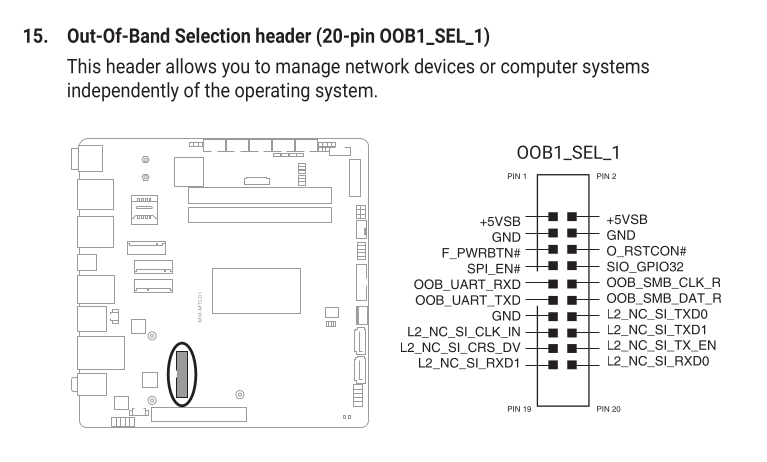

Out-of-band OOB Selection header pinout

แปลจากบทความภาษาอังกฤษ : AAEON MIX-MTLD1 – A industrial Meteor Lake-H/U Mini-ITX motherboard with OOB management
