Radxa CM4 – โมดูลทางเลือก Raspberry Pi CM4 ที่ใช้ชิป Rockchip RK3576 สำหรับงาน Edge AI, แรมสูงสุด 16GB RAM

Radxa CM4 เป็น compute module ที่คล้ายกับ Raspberry Pi CM4 โดยใช้ชิปประมวลผล Rockchip RK3576(J) แบบ Octa-core Cortex-A72/A53 ซึ่งออกแบบมาสำหรับงาน Edge AI และมัลติมีเดีย ชิป SoC นี้เหมาะสำหรับงาน Edge AI ด้วยหน่วยประมวลผล AI (NPU) กำลังสูงถึง 6 TOPS และโมดูลรองรับหน่วยความจำสูงสุด 16GB RAM

โมดูล (SoM) ยังมาพร้อมหน่วยความจำ eMMC บนบอร์ดสูงสุด 256GB, โมดูล WiFi 6 และ Bluetooth 5.4 รวมถึง Gigabit Ethernet PHY นอกจากนี้ยังใช้คอนเนกเตอร์ 100 พินจำนวน 2 ชุดเหมือนกับ Raspberry Pi CM4 และเพิ่มอีก 1 ชุดเพื่อรองรับฟีเจอร์เพิ่มเติม เช่น UFS 2.0, PCIe Gen2 แบบคู่, SATA 3, DisplayPort และอื่น ๆ โมดูลมีให้เลือกทั้งเวอร์ชันสำหรับงานเชิงพาณิชย์ (0 – 60°C, RK3576) และอุตสาหกรรม (-40 – 85°C, RK3576J) โดย Radxa รับประกันการวางจำหน่ายยาวนานถึงปี 2035

Radxa CM4 Module

สเปคของ Radxa CM4

  • SoC – Rockchip RK3576 หรือ RK3576J (industrial-grade version)
    • CPU – Octa-core  CPUประกอบด้วย 4x Cortex-A72 (2.2 GHz) + 4x Cortex-A53 (2.0 GHz)
    • GPU – Arm Mali-G52 MC3 รองรับ OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 และ Vulkan 1.2
    • NPU –AI accelerator 6 TOPS (INT8) รองรับ INT4, INT8, INT16, BF16, TF32 แบบผสม
    • VPU
      • ตัวถอดรหัสวิดีโอ (Decoder)
        • H.265, VP9, AV1, และ AVS2 สูงสุด 8Kp30 หรือ 4Kp120
        • H.264/AVC และ MJPEG สูงสุด 4Kp60
      • ตัวเข้ารหัสวิดีโอ (Encoder) – H.264, H.265, MJPEG สูงสุด 4Kp60
  • หน่วยความจำระบบ – LPDDR4X 4GB, 8GB หรือ 16 GB
  • ที่เก็บข้อมูล
    • eMMC flash บนบอร์ด สูงสุด 256 GB
    • รองรับ SPI Flash (ยังไม่ติดตั้ง)
  • การเชื่อมต่อเครือข่าย
    • โมดูล Wi-Fi 6 + Bluetooth 5.4 พร้อมรองรับเสาอากาศภายนอก
    • Gigabit Ethernet PHY
  • คอนเนกเตอร์ – 3x 100-pin แบบ high-density board-to-board
  • ที่เก็บข้อมู่ล
    • 2x SATA 3.1
    • รองรับ UFS 2.0 สำหรับการบูตระบบปฏิบัติการและเก็บข้อมูล
    • รองรับ SDMMC สำหรับเก็บข้อมูลและบูตระบบ
  • เอาต์พุตวิดีโอ
    • HDMI Tx สูงสุด 4K @ 120Hz
    • eDP (4-lane) สูงสุด 4K @ 60fps
    • DisplayPort (DP) สูงสุด 4K @ 120fps
    • MIPI DSI (4-lane) สำหรับ LCD
    • รองรับการแสดงผลพร้อมกันสูงสุด 2 จอ
  • กล้อง – 1x MIPI CSI แบบ 4-lane หรือ 2x MIPI CSI แบบ 2-lane
  • เสียง
    • I²S – รองรับชิปโค้ดเสียงภายนอก หรือ DAC/ADC
    • PDM – รองรับการเชื่อมต่อไมโครโฟนอาเรย์
  • การเชื่อมต่อเครือข่าย – Gigabit Ethernet
  • USB
    • 1x USB 3.2 Gen1x1 OTG/Host
    • 1x USB 3.2 Gen2x1
  • PCIe – 2x PCIe Gen2
  • ขา I/O อื่น ๆ – GPIO, I²C, SPI, UART, PWM, ADC, SDIO
  • อื่น ๆ – ปุ่ม Maskrom
  • แรงดันไฟเลี้ยง – 5V
  • ขนาด – 55 x 40 มม.
  • น้ำหนัก – ยังไม่ระบุ
  • ช่วงอุณหภูมิการทำงาน
    • 0°C ถึง 60°C (เชิงพาณิชย์)
    • –40°C ถึง 85°C (อุตสาหกรรม)

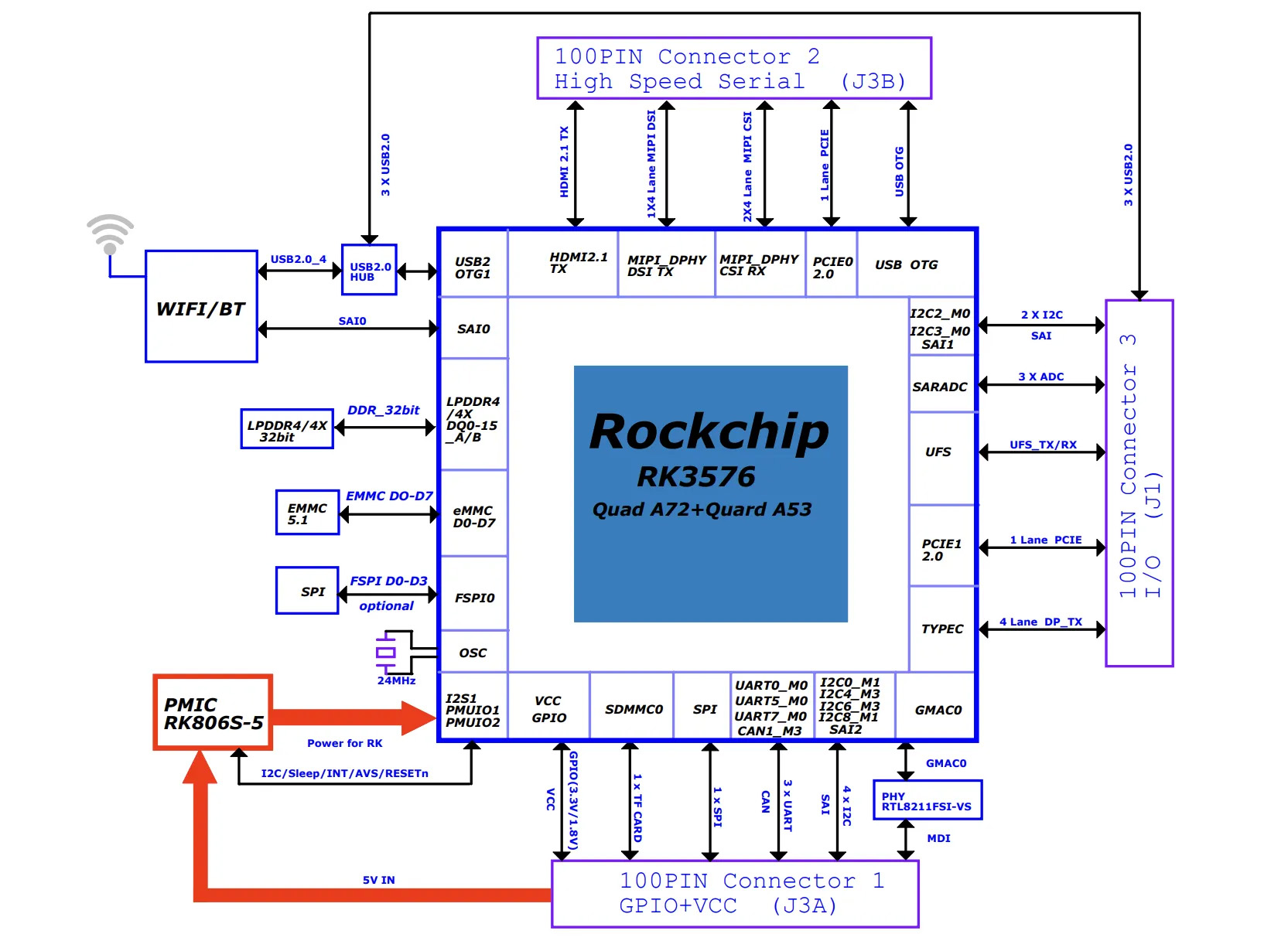

Radxa CM4 Block Diagram
บล็อกไดอะแกรมของ Radxa CM4

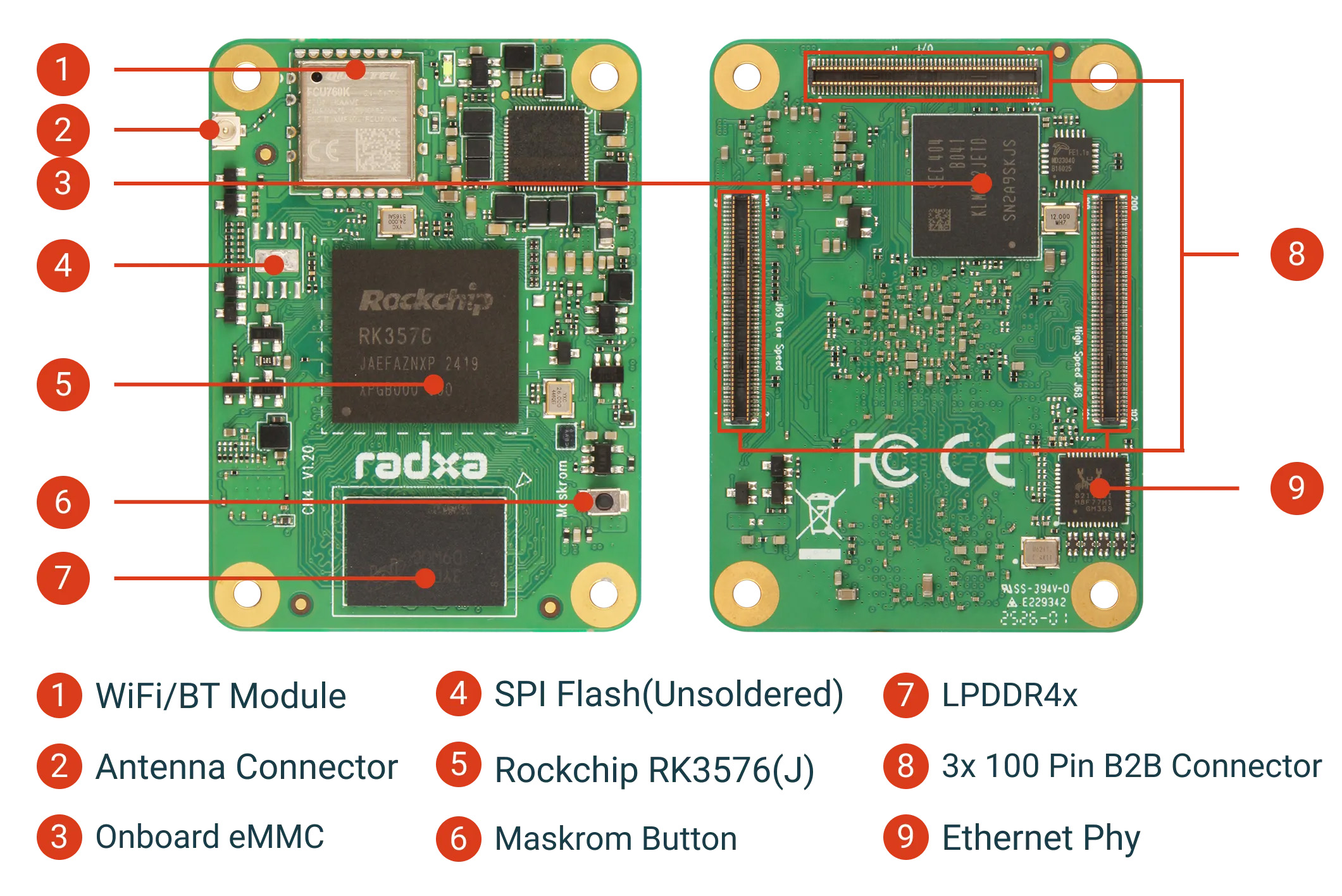

Radxa CM4 Interfaces
อินเทอร์เฟสของ Radxa CM4

Radxa CM4 สามารถใช้งานร่วมกับ Radxa CM4 IO Board เพื่อรองรับฟีเจอร์ได้ครบถ้วน โดยทางบริษัทระบุว่าโมดูลนี้ยัง ข้ากันได้กับบอร์ด IO ของ Raspberry Pi Compute Module 4 อย่างเป็นทางการ รวมถึงบอร์ดจากผู้ผลิตรายอื่น เช่น Waveshare Waveshare CM4-NANO-B, บอร์ด LimeNET Micro 2.0CM4 IoT Router Board Miniบอร์ด Radxa Taco

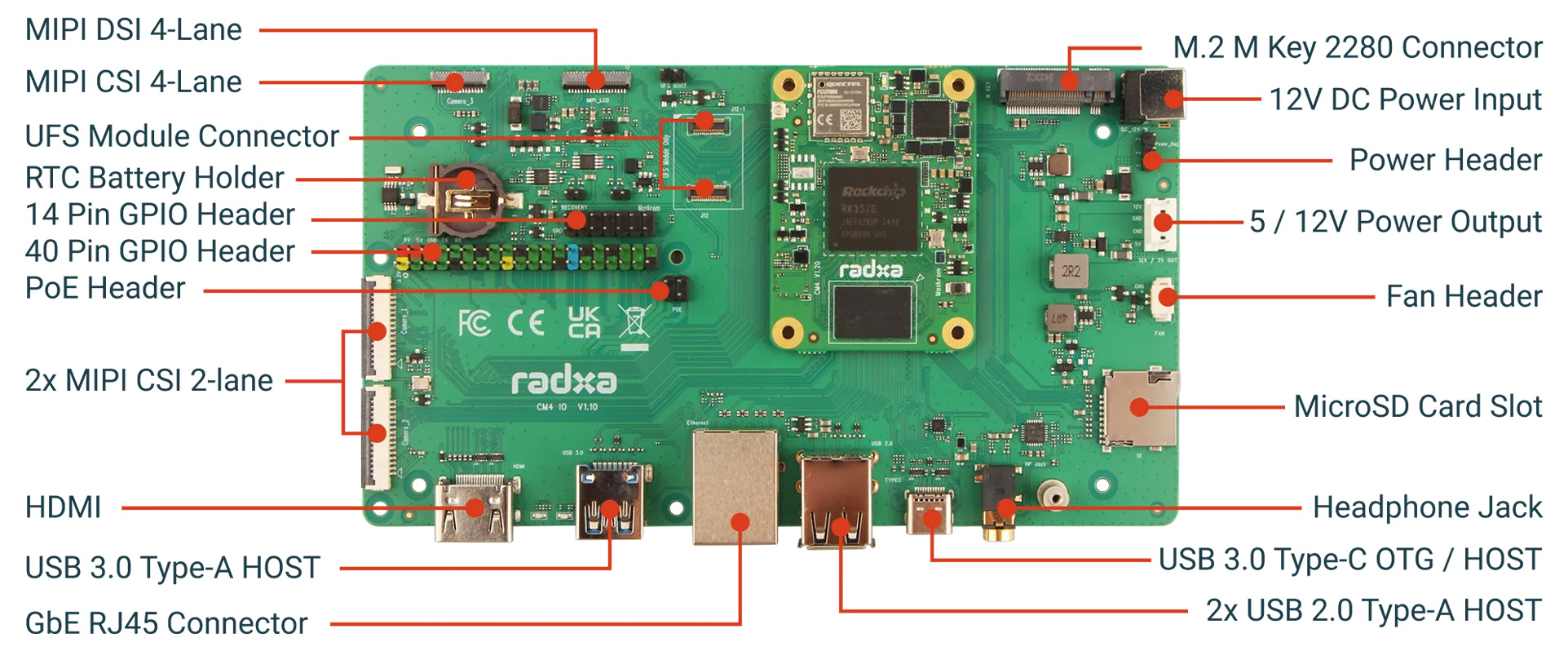

Radxa CM4 IO Board Interfaces
Radxa CM4 IO Board

สเปคของ Radxa CM4 IO board

  • การรองรับ – ใช้งานกับ Radxa CM4
  • ที่เก็บข้อมูล
    • ช่องเสียบ UFS module
    • ช่อง MicroSD card
    • ช่อง M.2 M-Key (ดูในส่วนการขยาย)
  • การแสดงผล
    • พอร์ต HDMI
    • คอนเนกเตอร์ MIPI DSI แบบ 4-lane
  • กล้อง
    • คอนเนกเตอร์ MIPI CSI แบบ 4-lane
    • 2x คอนเนกเตอร์ MIPI CSI แบบ 2-lane
  • เสียง – ช่องเสียบหูฟัง/ลำโพง 3.5 มม.
  • เครือข่าย – พอร์ต Gigabit Ethernet RJ45 พร้อมรองรับ PoE
  • USB
    • 2x USB 2.0 Type-A (Host)
    • 1x USB 3.0 Type-A (Host)
    • 1x USB 3.0 Type-C (Host/OTG)
  • การขยาย (Expansion)
    • ช่อง M.2 M-Key ขนาด 2280 สำหรับ NVMe SSD
    • GPIO header 14-pin
    • GPIO header 40-pin (สไตล์ Raspberry Pi)
  • อื่น ๆ
    • หัวต่อพัดลม (Fan header)
    • ช่องเสียบแบตเตอรี่ RTC
  • พาวเวอร์
    • อินพุตไฟ DC 12V
    • PoE header สำหรับเชื่อมต่อโมดูล PoE
    • Power header บนบอร์ด
    • เอาต์พุตไฟ 5V/12V
  • ขนาด – 160 x 90 มม.

Radxa CM4 IO Board ยังรองรับโมดูลและอุปกรณ์เสริมเพิ่มเติม เช่น Radxa Camera 4K (เซ็นเซอร์ IMX415) สำหรับการบันทึกวิดีโอความละเอียดสูง, โมดูล Radxa UFS สำหรับสตอเรจความเร็วสูง และจอสัมผัส เช่น Radxa Display 8 HD และ Radxa Display 10 FHD

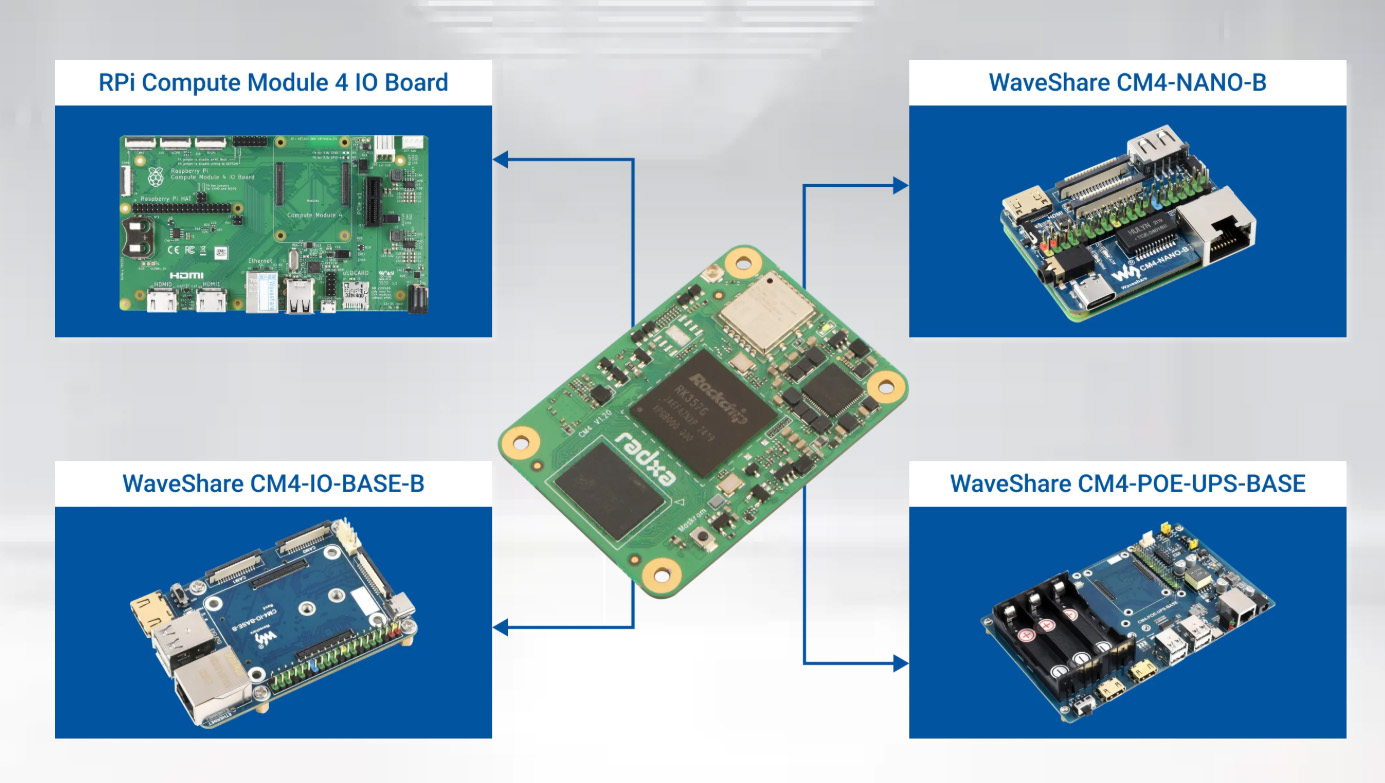

Compatible Third Party IO Boards
บอร์ด IO จากผู้ผลิตอื่นที่รองรับ

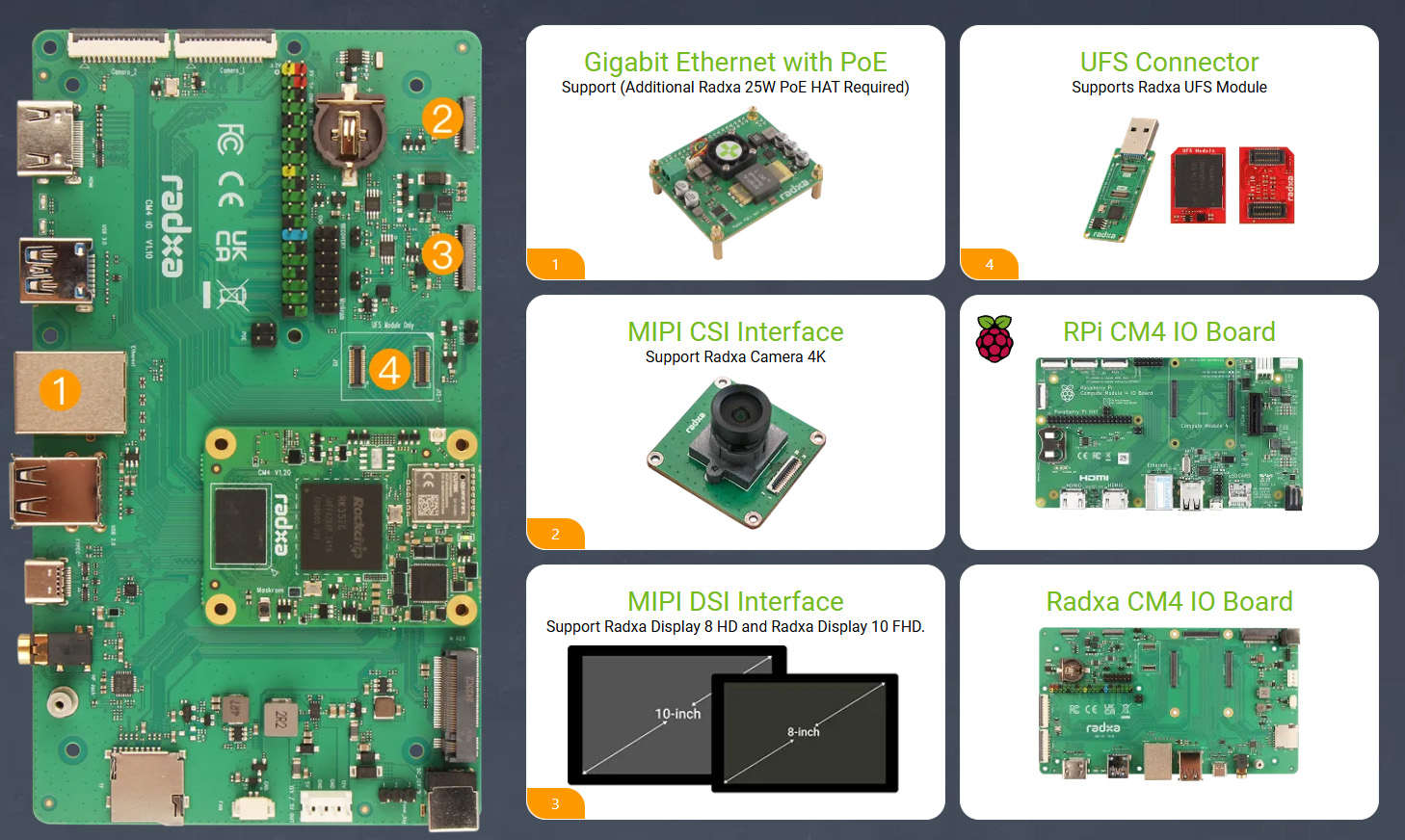

Product Ecosystem
อุปกรณ์เสริม ของ Radxa CM4

ในด้านซอฟต์แวร์ โมดูล Radxa CM4 ทำงานบน Debian 12 ร่วมกับเคอร์เนล Linux 6.1 ของ Rockchip เพื่อความเสถียรและการรองรับฮาร์ดแวร์ นอกจากนี้ยังรองรับการสร้างระบบแบบกำหนดเองผ่าน Yocto และ Buildroot รวมถึง Android 14 สำหรับการใช้งานเฟรมเวิร์กและ API ของแอปพลิเคชันสมัยใหม่ สามารถดูข้อมูลเพิ่มเติมเกี่ยวกับ Radxa CM4 ได้จาก wiki ของบอร์ดและ GitHub repository ที่เกี่ยวข้อง

เป็นเวลาหลายปีที่ Raspberry Pi CM4 ถูกเลือกใช้งานเป็นหลัก เนื่องจากระบบนิเวศ (ecosystem), การสนับสนุนจากกลุ่ม community และการรับประกันการวางจำหน่ายระยะยาว แต่ในช่วงไม่กี่ปีที่ผ่านมาเริ่มมีทางเลือกอื่น ๆ เช่น Banana Pi BPI-CM4 ที่ใช้ชิป Amlogic A311D แบบ hexa-core พร้อม NPU 5 TOPS แต่มีข้อเสียตรงที่ซอฟต์แวร์ค่อนข้างล้าสมัย, Orange Pi CM4 ที่มีราคาถูกกว่า เริ่มต้นเพียง $22.9 (~730฿) แต่ใช้ชิป Rockchip RK3566 Cortex-A55 ที่ประสิทธิภาพต่ำกว่า และมาพร้อม NPU เพียง 0.8 TOPS ท่ามกลางทางเลือกเหล่านี้ Radxa CM4 ถือเป็นตัวที่ทรงพลังที่สุด ด้วยชิป RK3576(J) SoC, หน่วยความจำ LPDDR4x สูงสุด 16GB, รองรับ UFS storage และฟีเจอร์อื่น ๆ ที่เหมาะกับงาน AI workloads และการใช้งานในระดับอุตสาหกรรม แม้บนกระดาษจะดูทรงพลังมาก แต่การรองรับซอฟต์แวร์จะเป็นปัจจัยสำคัญต่อการยอมรับใช้งานจริง

สำหรับราคา Radxa CM4 รุ่น 4GB RAM / 32GB storage เริ่มต้นที่ $70.31 (~2,200฿) ส่วนรุ่นท็อป 16GB RAM / 128GB storage อยู่ที่ $168.94 (~5,400฿) ราคานี้ยังไม่รวมภาษีและค่าขนส่ง ส่วน Radxa CM4 IO Board ก็มีวางจำหน่ายเช่นกัน โดยสามารถดูรายละเอียดเพิ่มเติมได้จากหน้าสินค้า

แปลจากบทความภาษาอังกฤษ : Radxa CM4 – A Raspberry Pi CM4 replacement with Rockchip RK3576 Edge AI SoC, up to 16GB RAM
