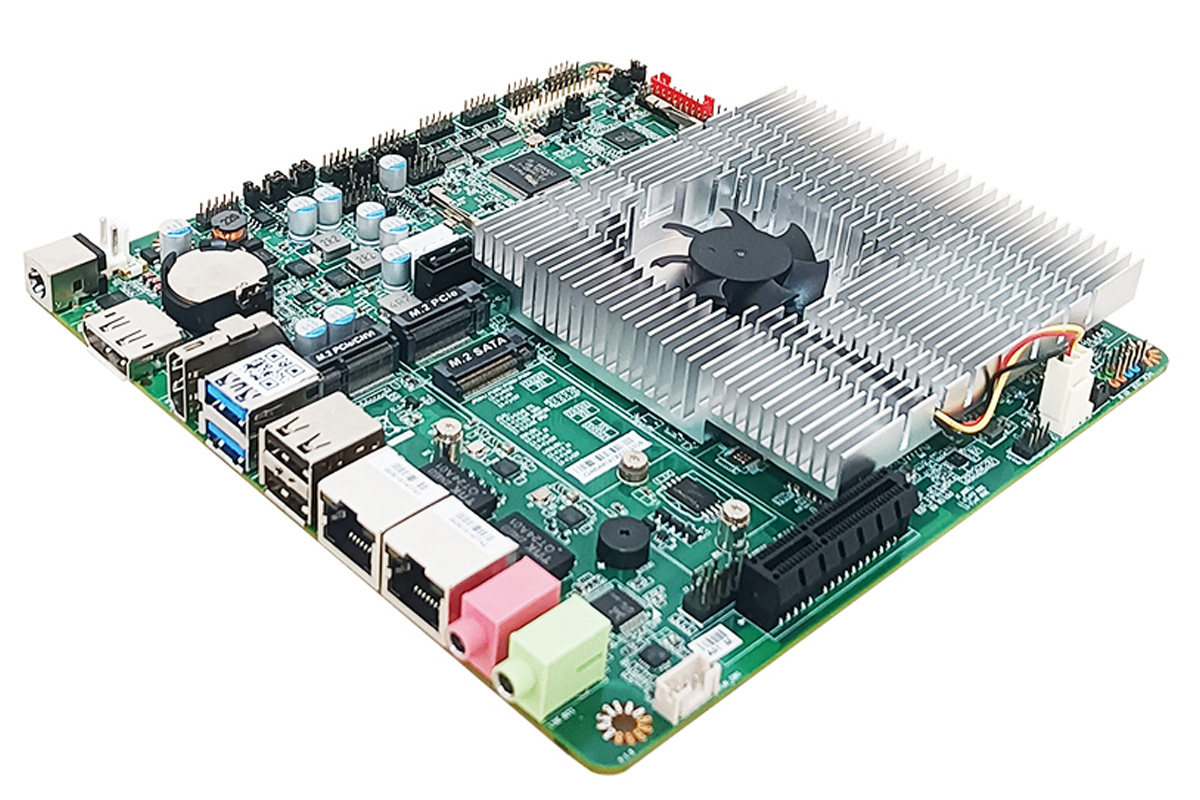

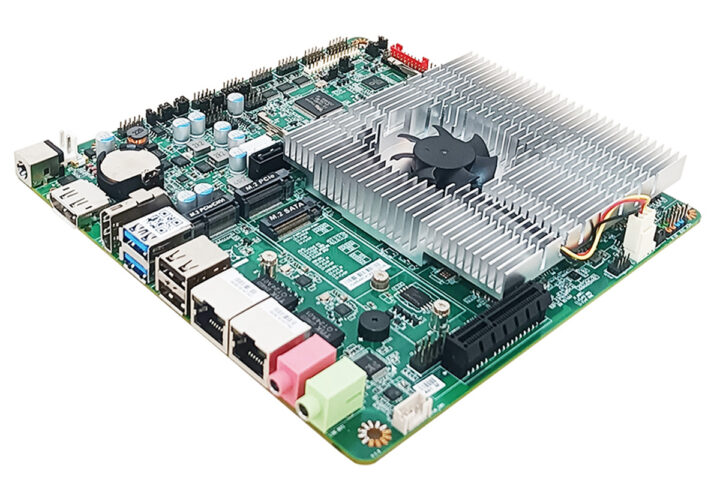

Jetway DMTX-ADN1 เป็นเมนบอร์ดอุตสาหกรรมแบบ mini-ITX ที่ใช้ชิป Intel N97 Alder Lake-N SoC รองรับหน่วยความจำ DDR5, การแสดงผลหลายจอ และการทำงานในช่วงอุณหภูมิกว้าง เหมาะสำหรับงานด้านระบบอัตโนมัติในโรงงาน, ตู้ Kiosks, ป้ายดิจิทัล และอุปกรณ์เครือข่าย

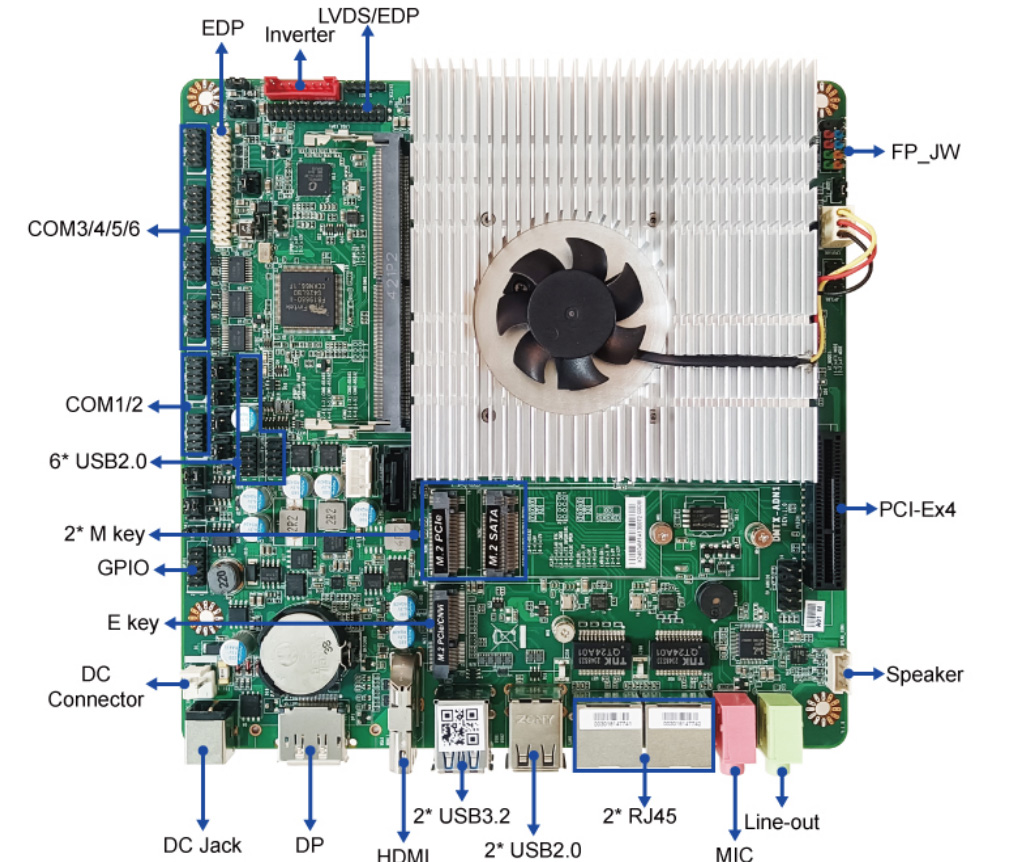

เมนบอร์ดรองรับหน่วยความจำ DDR5 4800MHz สูงสุด 32GB, การเชื่อมต่อจอภาพพร้อมกันได้สามจอผ่าน HDMI 2.0b, DP 1.4 และอินเทอร์เฟซ 24-bit dual-channel LVDS/eDP มีพอร์ต SATA III และสล็อต M.2 M-Key สองช่องสำหรับไดรฟ์ NVMe หรือ SATA รวมถึงซ็อกเก็ต M.2 E-Key 2230 สำหรับขยายการเชื่อมต่อไร้สายพร้อมรองรับ CNVi มาพร้อมพอร์ต Gigabit Ethernet สองพอร์ต และชุด I/O หลากหลาย เช่น พอร์ต COM 6 ช่อง, USB 3.2 จำนวน 2 พอร์ต, USB 2.0 จำนวน 8 พอร์ต, GPIO แบบ 8 บิต, SMBus, วงจรจับเวลา watchdog timer และอื่น ๆ
สเปคของ Jetway DMTX-ADN1 :
- SoC – Intel Processor N97 โปรเซสเซอร์แบบ quad-core Alder Lake N-series ความเร็วสูงสุด 3.4 GHz มาพร้อมกราฟิก Intel UHD; TDP 12W
- หน่วยความจำระบบ – DDR5 4800MHz แบบ Single Channel SO-DIMM รองรับสูงสุด 32GB (คาดว่ารองรับได้ถึง 64GB เมื่อโมดูลมีวางจำหน่าย)
- ที่เก็บข้อมูล
- พอร์ต SATA III + คอนเนกเตอร์ไฟ SATA
- M.2 M-Key socket สำหรับ NVMe (ดูในการขยาย)
- M.2 M-Key 2242 socket สำหรับ SATA III (ดูในการขยาย)
- การแสดงผล
- DisplayPort 1.4 ความละเอียดสูงสุด 4096×2160 @ 60Hz
- HDMI 2.0b ความละเอียดสูงสุด 4096×2160 @ 60Hz
- LVDS 24-bit dual-channel ความละเอียดสูงสุด 1920×1200 @ 60Hz (ใช้ร่วมกับ eDP)
- 2x eDP (ใช้ร่วมกับ LVDS)
- Audio
- ช่อง Line-out และ MIC-in
- แอมป์ในบอร์ดขนาด 3W
- ชิปเสียง Realtek ALC897
- เครือข่าย
- 2x พอร์ต Gigabit Ethernet RJ45 ใช้คอนโทรลเลอร์ Realtek RTL8111H
- ตัวเลือก Wi-Fi และ Bluetooth ผ่าน M.2 2230 E-Key socket (ดูในการขยาย)
- USB
- 2x พอร์ต USB 3.2 Gen 1 (5Gbps)
- 2x พอร์ต USB 2.0 (rear)
- 6x Header USB 2.0 (ภายในบอร์ด)
- Serial
- 2x RS232/422/485 ผ่าน Header ภายในบอร์ด
- 4x RS-232 ผ่าน Header ภายในบอร์ด
- การขยาย
- M.2 M-Key 2242/2280 socket (PCIe 3.0 x2 / SATA III, รองรับ NVMe )
- M.2 M-Key 2242 socket (SATA III)
- M.2 E-Key 2230 socket (PCIe 3.0 x1 / USB 2.0, รองรับ CNVi)
- PCIe x4 slot (PCIe x1 interface)
- Header GPIO 8-bit
- ความปลอดภัย
- Intel PTT, Integrated fTPM (เฉพาะรุ่น DMTX-ADN1-N9700)
- TPM2.0, dTPM (เฉพาะรุ่น DMTX-ADN1-N9702)
- อื่นๆ
- Watchdog timer (255 ระดับ)
- RTC พร้อมแบตเตอรี่ลิเธียม
- Header Chassis intrusion
- Header สำหรับเลือกโหมด AT/ATX
- UEFI BIOS
- Header SMBUS
- Wake on LAN
- คอนเนกเตอร์พัดลม CPU แบบ 4-pin (PWM Mode)
- Header แผงด้านหน้า (HDD LED, Power LED, ปุ่ม Power และ Reset)
- พลังงาน
- อินพุต DC 12–19V (ผ่านแจ็ค DC หรือขั้วต่อ 2-pin)
- เลือกโหมด AT/ATX ได้

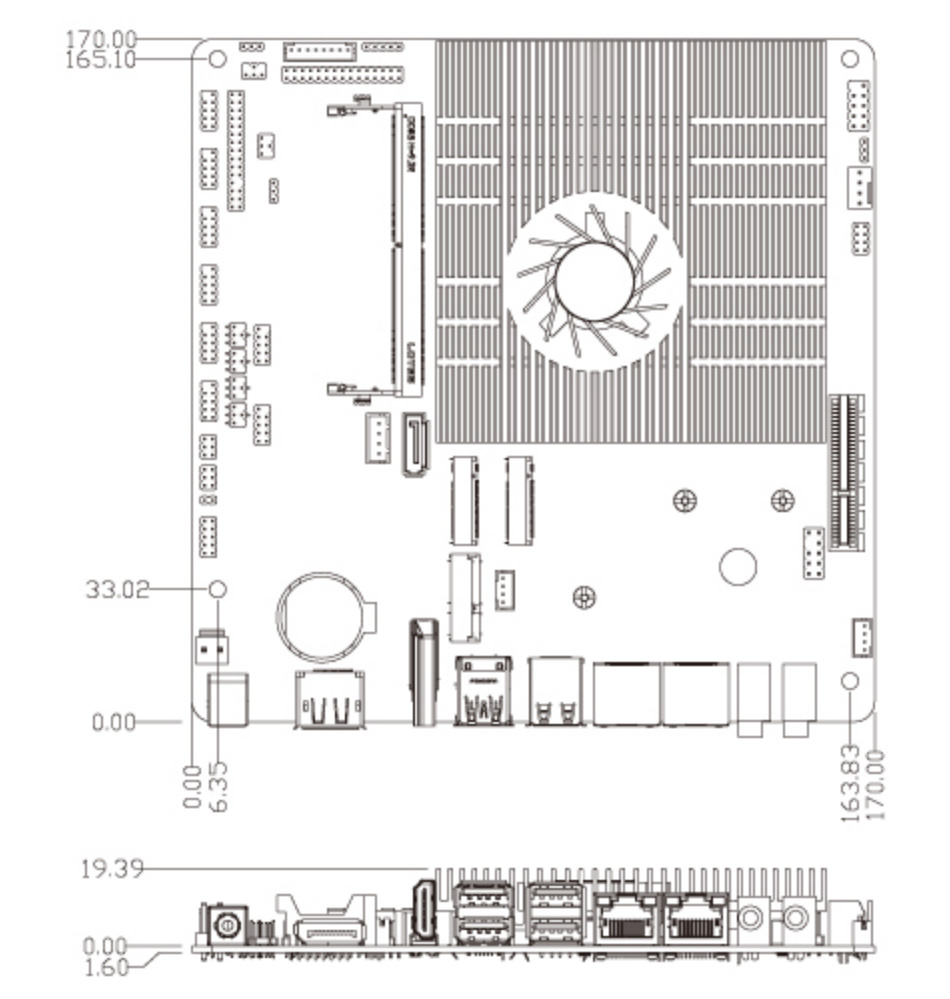

- ขนาด – 170.0 x 170.0 มม. (mini-ITX form factor)
- ช่วงอุณหภูมิ
- ขณะทำงาน – 0°C ถึง 60°C
- ขณะเก็บรักษา – -20°C ถึง 70°C
- ความชื้น – 10–90% (ไม่ควบแน่น)
- การทนแรงกระแทก – 15G (11ms)
- การทนแรงสั่นสะเทือน – 1Grms (5–500Hz, ระหว่างทำงาน)
- การรับรองมาตรฐาน – CE/FCC Class A, LVD


บริษัทฯ ให้การรองรับระบบปฏิบัติการ Linux, Windows 10 และ Windows 11 แต่ในขณะที่เขียนบทความนี้ยังไม่พบไดรเวอร์ให้ดาวน์โหลดในหน้าสนับสนุน มีเพียงคู่มือการใช้งานเท่านั้น
ขณะเขียนสเปค เราสังเกตว่าเมนบอร์ดรุ่นนี้มีความคล้ายกับ Jetway JMTX-ADN8, อยู่มาก เนื่องจากทั้งสองเป็นเมนบอร์ดอุตสาหกรรมแบบ mini-ITX ที่ใช้ชิป Intel N97 Alder Lake-N SoC พร้อมสเปค RAM, การแสดงผล และเครือข่ายที่ใกล้เคียงกัน ความแตกต่างมีเพียงการจัดวางพอร์ตและตัวเลือกการขยาย โดยรุ่น DMTX-ADN1 ดูเหมือนจะใช้ฟอร์มแฟกเตอร์แบบ thin mini-ITX, ก่อนหน้านี้เราเคยเขียนถึงบอร์ด Jetway อื่น ๆ ที่ใช้ Alder Lake-N เช่น JNUC-ADN1, JF35-ADN1 แต่จะมาในฟอร์มแฟกเตอร์ที่แตกต่างกัน
ยังไม่มีข้อมูลด้านราคาและการวางจำหน่าย แต่สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าเพจผลิตภัณฑ์
