บอร์ดอุตสาหกรรม Allwinner A527/T527 คล้ายกับ Raspberry Pi พร้อมฟีเจอร์กล้องคู่ และ AI Acceleration

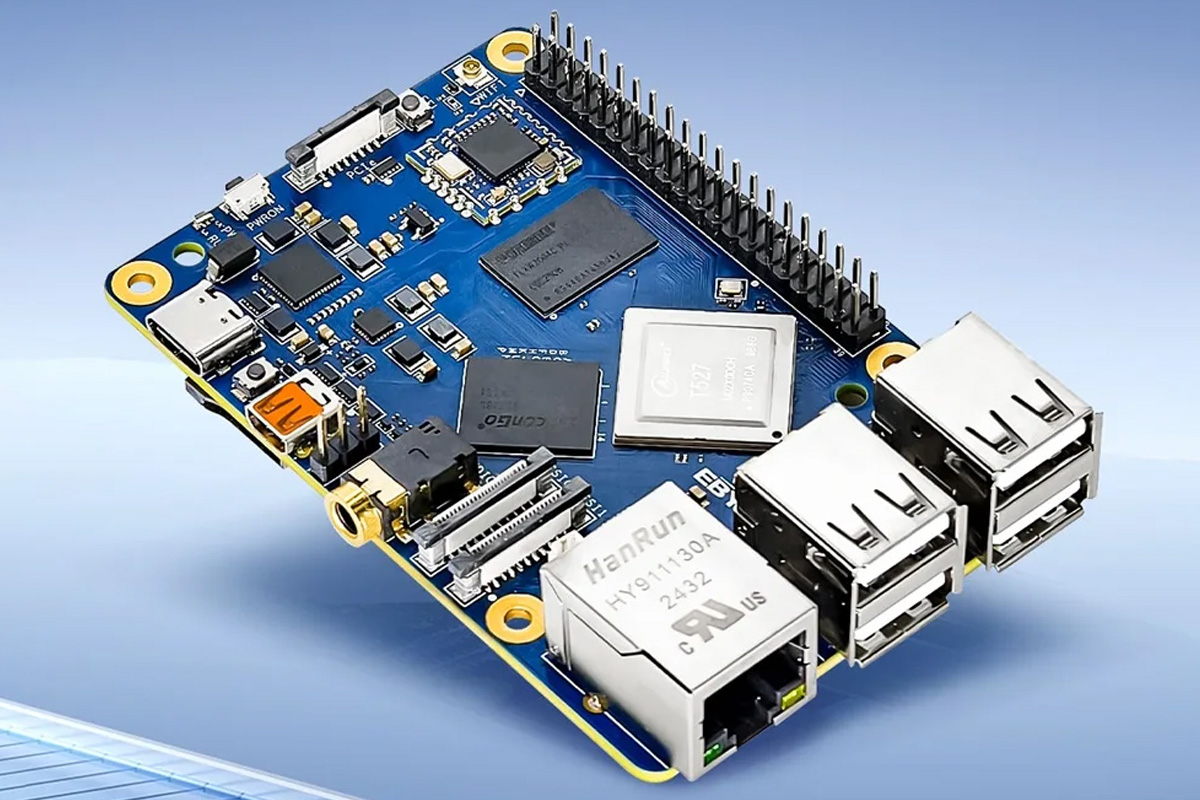

EBYTE ได้เปิดตัวบอร์ด SBC สำหรับงานอุตสาหกรรม รุ่นใหม่ที่ใช้ชิป Allwinner A527/T527 ซึ่งมีคุณสมบัติด้าน AI และกล้องคู่ (dual camera) โดยมีการออกแบบที่คล้ายกับ Walnut Pi 2B และในระดับหนึ่งก็คล้ายกับ Orange Pi 4A บอร์ดนี้ถูกออกแบบมาสำหรับงานฝังตัว (Eembedded), IoT, และ แอปพลิเคชันเชิงพาณิชย์อัจฉริยะ (smart commercial applications)

บอร์ดดังกล่าวรองรับหน่วยความจำ LPDDR4 RAM สูงสุด 4GB, หน่วยความจำแฟลช eMMC ขนาด 32GB, และยังสามารถขยายพื้นที่เก็บข้อมูลผ่าน MicroSD card ได้อีกด้วย ในส่วนของการแสดงผล รองรับ HDMI 2.0 และอินเทอร์เฟซ 4-lane MIPI DSI ซึ่งสามารถให้เอาต์พุตภาพได้แบบ 4K สองจอพร้อมกัน (dual 4K output) ขณะที่พอร์ตกล้อง 2 ช่องแบบ 4-lane MIPI CSI ช่วยให้สามารถใช้งานกล้องสองตัวได้พร้อมกัน สำหรับการเชื่อมต่อ บอร์ดมาพร้อมกับ Gigabit Ethernet, Wi-Fi 4, Bluetooth 4.2, และช่อง PCIe 2.1 x1 สำหรับการขยายความสามารถด้วยอุปกรณ์ความเร็วสูงเพิ่มเติม นอกจากนี้ยังมี พอร์ต USB 2.0 จำนวน 4 ช่อง, พอร์ต Type-C สำหรับจ่ายไฟ, และ GPIO header แบบ 40-pin ที่เข้ากันได้กับ Raspberry Pi อีกด้วย

สเปคของ EBYTE Allwinner A527/T527 SBC :

SoC – Allwinner T527 (รุ่นอุตสาหกรรม) / Allwinner A527 (รุ่นเชิงพาณิชย์)
- CPU
  - โปรเซสเซอร์ Arm Cortex-A55 แบบ 4 cores @ 1.80 GHz (T527) หรือ 2.0 GHz (A527) และ 4 cores @ 1.42GHz
  - XuanTie E906 RISC-V core สูงสุด 200 MHz
- GPU – Arm Mali-G57 MC1 GPU รองรับ OpenGL ES 3.2/2.0/1.1, Vulkan 1.1/1.2/1.3, OpenCL 2.2
- DSP – ชิปประมวลผลเสียง HIFI4 Audio DSP ความเร็ว 600 MHz
- AI accelerator – ตัวเลือก NPU สูงสุด 2 TOPS (เฉพาะรุ่น T527MN)
หน่วยความจำระบบ – LPDDR4 ขนาด 2GB หรือ 4GB
ที่เก็บข้อมูล
- ช่องใส่ MicroSD card (ไม่มีในรุ่น ECB32-PBTN4E32-N)
- หน่วยความจำ eMMC ขนาด 32GB บนบอร์ด (เฉพาะรุ่น ECB32-PBTN4E32-N)
อินเทอร์เฟซแสดงผล
- พอร์ต Micro HDMI 2.0 รองรับวิดีโอ 4K @ 60fps (2D), รองรับ 4K @ 30fps (3D)
- อินเทอร์เฟซ MIPI DSI แบบ 26-pin, 4-lane ความละเอียดสูงสุด 1920×1200 @ 60fps
- รองรับเอาต์พุตสองจอ ผ่าน HDMI + MIPI DSI
อินเทอร์เฟซกล้อง
- 2x พอร์ตกล้อง MIPI CSI (22-pin, 4-lane) ความเร็ว 2.0 Gbit/s ต่อพอร์ต
- รองรับกล้อง Raspberry Pi
ระบบเสียง
- อินเทอร์เฟซเสียงในตัว
- รองรับการเชื่อมต่อ I2S2 สำหรับ Audio Codec
การเชื่อมต่อเครือข่าย
- Gigabit Ethernet พร้อมหัวต่อ HanRun HY911130A RJ45 ที่มีหม้อแปลงในตัว
- Wi-Fi & Bluetooth (IEEE 802.11b/g/n, BLE 4.2) ผ่านโมดูลของ EBYTE
พอร์ต USB
- 4x พอร์ต USB 2.0 host
- พอร์ต USB Type-C สำหรับจ่ายไฟ 5V และรองรับการเชื่อมต่ออุปกรณ์ USB
การขยาย
อินเทอร์เฟซ PCIe 2.1 x1 แบบ FPC (5 Gbps/lane) เข้ากันได้กับอุปกรณ์เสริมของ Raspberry Pi
ขา GPIO 40-pin เข้ากันได้กับ Raspberry Pi รองรับ 1x SPI, 1x I2S, 2x I2C, 2x CAN (TTL), 5x UART, PWM, GPIO, VIN, และ GPADC
อื่น ๆ
- Watchdog Timer
- ช่องใส่แบตเตอรี่ RTC (1.25mm 2-pin) สำหรับ RTC
- ไฟแสดงสถานะ การทำงานและพลังงาน (LED สีคู่หนึ่งดวง)
- ปุ่ม Power, ปุ่ม Reset, ปุ่ม Download
- ระบบป้องกัน ESD และ TVS สำหรับทุกอินเทอร์เฟซ
- พอร์ต Serial สำหรับดีบัก
แหล่งจ่ายไฟ – รับไฟ 5V DC ผ่านพอร์ต USB Type-C (ใช้ร่วมกับฟังก์ชัน USB Device)

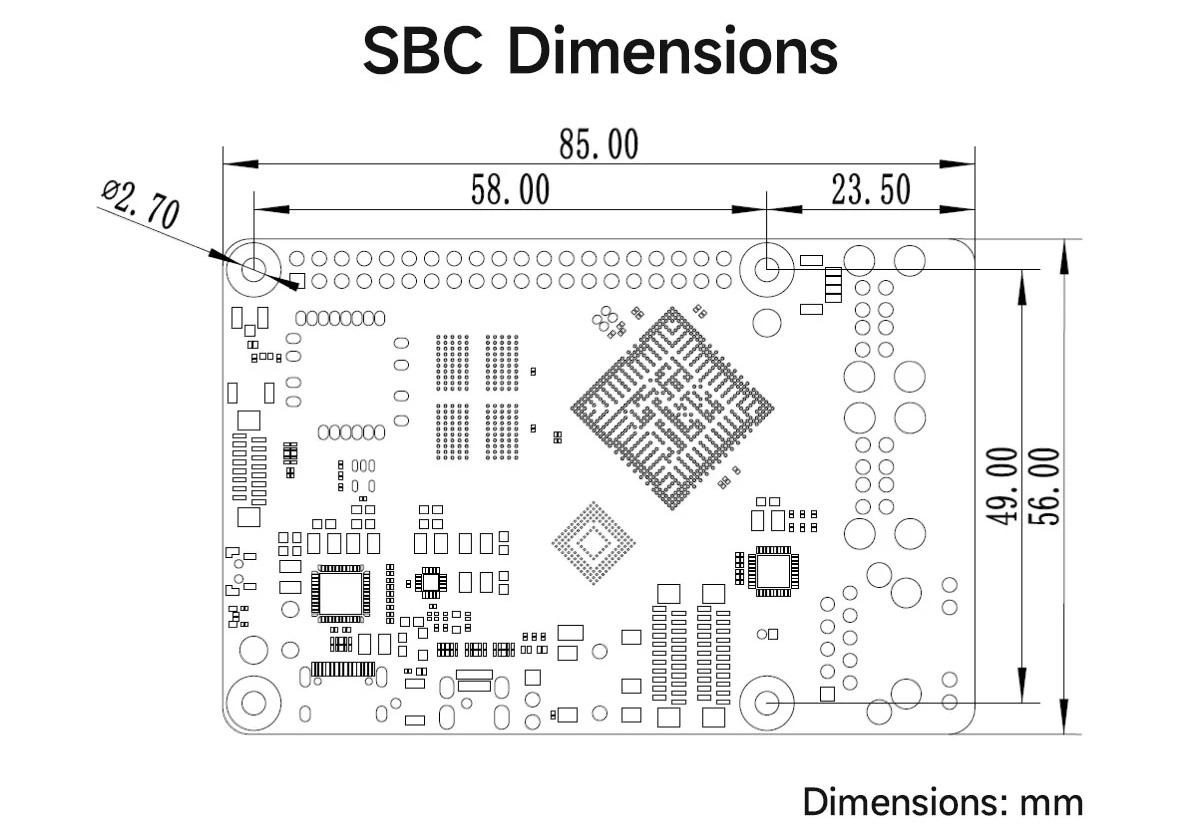

ขนาด – 85 × 56 มม. (ขนาดเดียวกับ Raspberry Pi 5)
ช่วงอุณหภูมิการทำงาน – −25°C ถึง +85°C

บอร์ด SBC ของ EBYTE มีหลายรุ่น โดยแต่ละรุ่นใช้ชิป Allwinner SoC คนละเวอร์ชัน ซึ่งแบ่งออกเป็น 3 รุ่นได้แก่ Allwinner A527ใช้ในรุ่น ECB32-PBA2-N และ ECB32-PBA4-N มาพร้อมหน่วยความจำ LPDDR4 ขนาด 2GB หรือ 4GB ตามลำดับ, ต้องใช้ MicroSD card สำหรับติดตั้งระบบปฏิบัติการ, ไม่มี NPU, Allwinner T527M ใช้ในรุ่นอุตสาหกรรม ECB32-PBT2-N และ ECB32-PBT4-N มีสเปกหน่วยความจำและพื้นที่เก็บข้อมูลเท่ากับรุ่นที่ใช้ A527, ไม่มี NPU เช่นกัน, Allwinner T527MN ใช้ในรุ่น ECB32-PBTN4E32-N มาพร้อม LPDDR4 ขนาด 4GB, หน่วยความจำ eMMC 32GB ในตัว, และมี NPU 2 TOPS สำหรับการประมวลผล AI

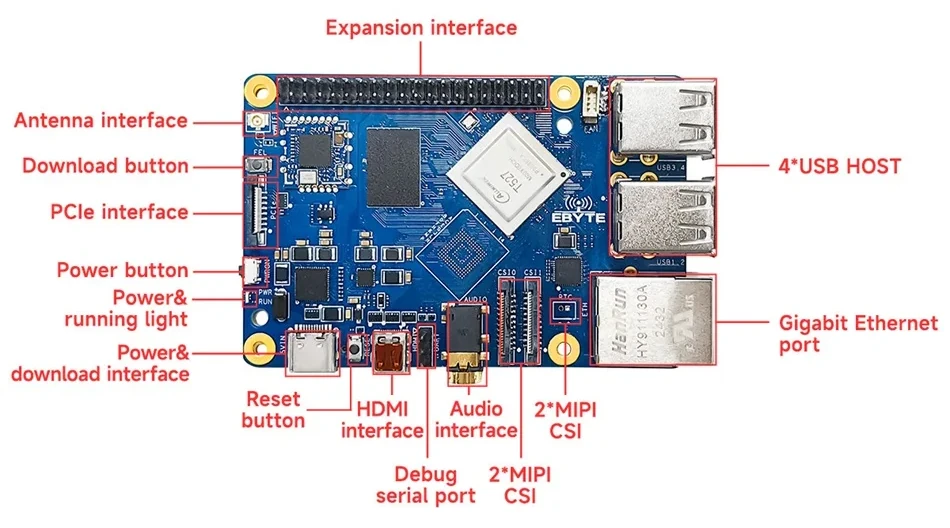

EBYTE Allwinner T527 SBC specifications — ด้านบน

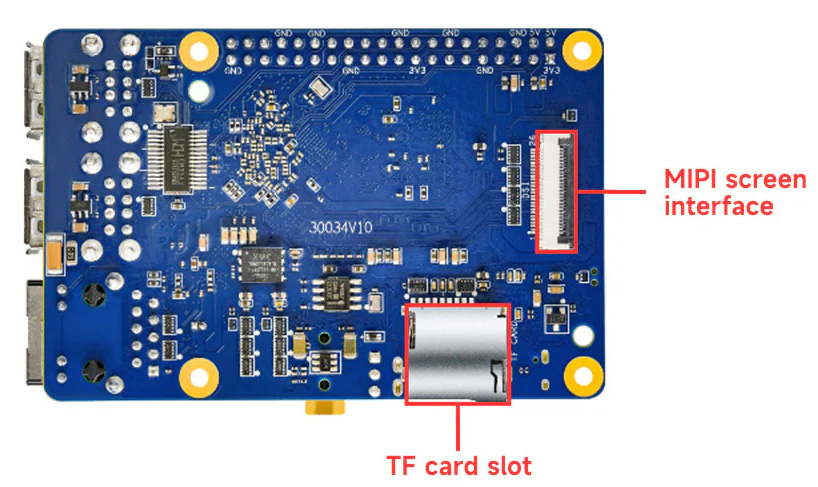

ECB32 Series Hardware Overview Bottom — ด้านล่าง

ด้านซอฟต์แวร์ บอร์ดรองรับระบบปฏิบัติการ Linux, Debian และ Buildroot โดยมาพร้อมสภาพแวดล้อม Wayland, Qt และ Python ใช้ Linux kernel เวอร์ชัน 5.15.147, U-Boot 2018.07, และ Buildroot SDK 202205 เพื่อให้การพัฒนาเป็นไปได้สะดวกขึ้น ทางบริษัทได้จัดเตรียม ซอร์สโค้ด SDK ครบชุด ประกอบด้วย SPL, U-Boot, kernel และไดรเวอร์ BSP สำหรับ Audio, CAN, GPIO, Display, PCIe และอินเทอร์เฟซอื่น ๆ โดยเฉพาะรุ่น T527MN ยังรองรับ เฟรมเวิร์ก AI ได้แก่ TensorFlow, Keras, ONNX และ Caffe นอกจากนี้ ยังมีเครื่องมือสำหรับแฟลชเฟิร์มแวร์ เช่น PhoenixSuit และ PhoenixCard รวมถึง YUV Player และไดรเวอร์ CH341SER บอร์ดผ่านการทดสอบความเสถียร เช่น Burn-in test ต่อเนื่อง 72 ชั่วโมง, ทดสอบเปิด-ปิดพลังงานกว่า 3000 รอบ และการทดสอบเสถียรภาพของ I/O ทุกช่อง เอกสารทั้งหมด เช่น คู่มือผลิตภัณฑ์, ไฟล์ฮาร์ดแวร์, และ ข้อมูลซอฟต์แวร์ สามารถดาวน์โหลดได้จากหน้าดาวน์โหลดของเว็บไซต์ผลิตภัณฑ์ แต่เราพยายามดาวน์โหลดไฟล์ พบว่าระบบเปลี่ยนเส้นทางไปยัง Baidu ทำให้ไม่สามารถดาวน์โหลดไฟล์เพื่อยืนยันข้อมูลการรองรับซอฟต์แวร์ได้

ปัจจุบันมีบอร์ด SBC ที่ใช้ชิป Allwinner A527/T527 อื่น ๆ อยู่แล้ว นอกจาก Walnut Pi 2B และ Orange Pi 4A ที่กล่าวถึงในตอนต้น ตัวเลือกอื่น ๆ เช่น Avaota A1 บอร์ด SBC แบบ Open-source hardware และ Radxa Cubie A5E

บอร์ด EBYTE Allwinner A527/T527 SBCs มีจำหน่ายบน AliExpress, รุ่น ECB32-PBT4-N พร้อมชิป Allwinner T527M SoC ราคา $81.99 (~2,700฿), และรุ่น ECB32-PBTN4E32-N พร้อมชิป T527MN SoC ราคา $89.79 (~2,900฿) นอกจากนี้บริษัทยังจำหน่ายโมดูล MIPI to HDMI ราคา $8.49 (~280฿) เพื่อเพิ่มพอร์ต HDMI เพิ่มเติมให้กับบอร์ด บอร์ดพัฒนาเหล่านี้ยังมีจำหน่ายบน Ebyte store, แต่ในขณะนี้สินค้าหมดสต็อก
