อะแดปเตอร์ Dual Micro HDMI to HDMI สำหรับ Raspberry Pi 5 รุ่นอัปเดตของ Waveshare เพิ่มการรองรับสตอเรจแบบ NVMe

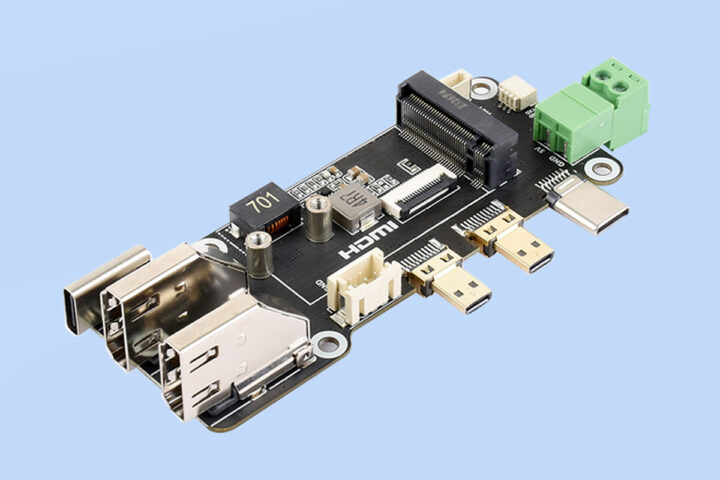

Waveshare ได้เปิดตัว Pi5 Connector Adapter (C) เป็นรุ่นอัปเกรดของ Pi5 Connector Adapter, โดยเพิ่มการรองรับ SSD แบบ M.2 NVMe และสามารถบูตระบบปฏิบัติการจาก SSD ได้โดยตรง

บอร์ดนี้เชื่อมต่อกับ Raspberry Pi 5 ผ่าน พอร์ต PCIe แบบ 16 พิน และรองรับ SSD M.2 NVMe ขนาด 2230/2242 ด้วยความเร็ว PCIe Gen2/Gen3 นอกจากนี้ยังแปลงพอร์ต micro HDMI ของ Pi ให้เป็นพอร์ต HDMI แบบ full-size และจัดวางพอร์ตทั้งหมดให้อยู่ในด้านเดียวกับพอร์ต USB และ Ethernet ของ SBC อีกด้วย รองรับการจ่ายไฟได้ 2 แบบคือผ่านพอร์ต USB-C หรือขั้วต่อ screw-terminal

สเปคของ Pi5 Connector Adapter (C) :

รองรับบอร์ด SBC – Raspberry Pi 5 (รองรับ Raspberry Pi 4B ด้วย แต่ฟังก์ชัน SSD จะไม่ทำงาน)
สตอเรจ – ช่อง M.2 M-key 2230 / 2242 สำหรับ NVMe SSD (รองรับการบูต OS โดยตรง)
แสดงผล – 2x HDMI outputs ผ่าน micro HDMI 2 ช่องจากบอร์ด Raspberry Pi 5
อื่น ๆ
- 2x คอนเนกเตอร์ UART 3 พิน
  - ชุดแรก: สำหรับเชื่อมพอร์ต serial debug ของ Raspberry Pi 5 มายังบอร์ด Adapter
  - ชุดที่สอง: สำหรับเชื่อมพอร์ต UART ของบอร์ดขยายเข้ากับโฮสต์ เพื่อให้เข้าถึง UART ได้ง่ายขึ้นเมื่อใส่เคส (อ้างอิงจาก wiki ของรุ่นก่อน)
- ไฟ LED Power และ ACT
พลังงาน
- อินพุต
  - 5V ผ่านพอร์ต USB-C (Power In)
  - 5V ผ่านขั้วต่อ screw-terminal แบบ 5 มม.
- เอาต์พุต
  - USB-C (Power Out) ต่อเข้า Raspberry Pi 5
  - พอร์ต 5V แบบ 3 พิน สำหรับจ่ายไฟให้บอร์ดอื่น

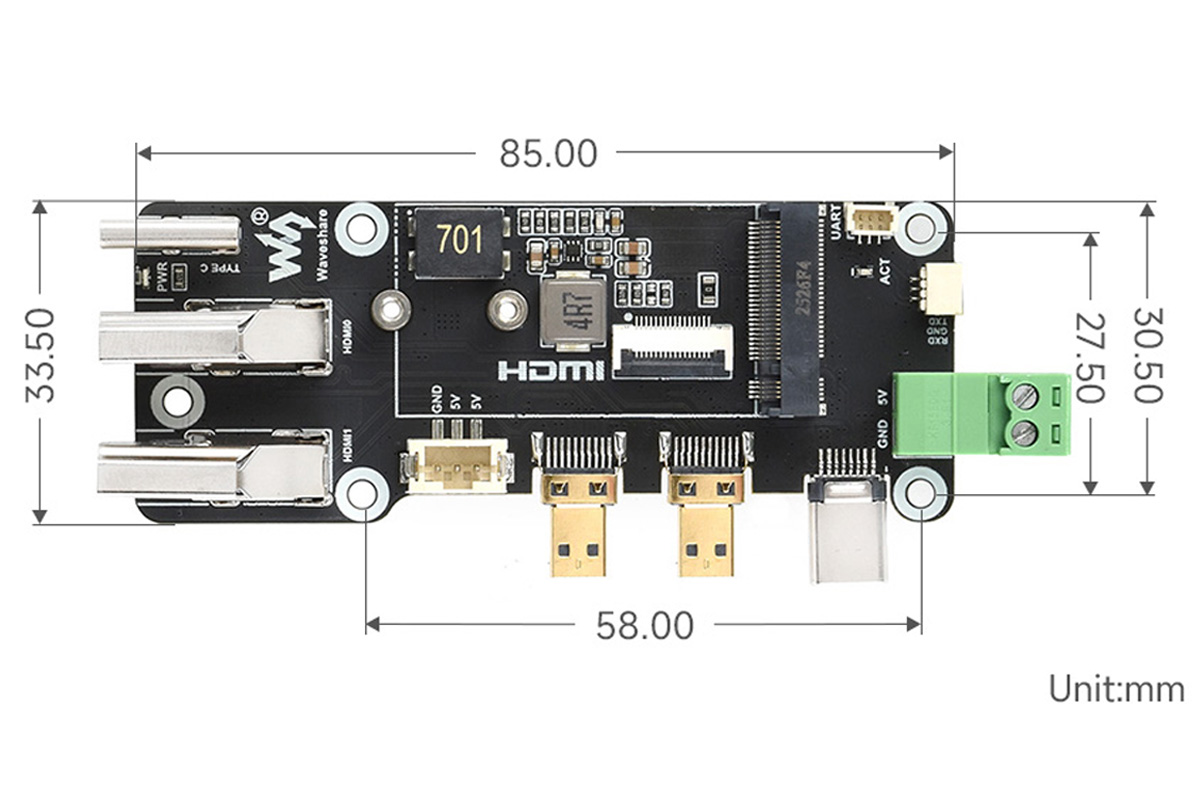

ขนาด – 85.0 × 33.5 มม.

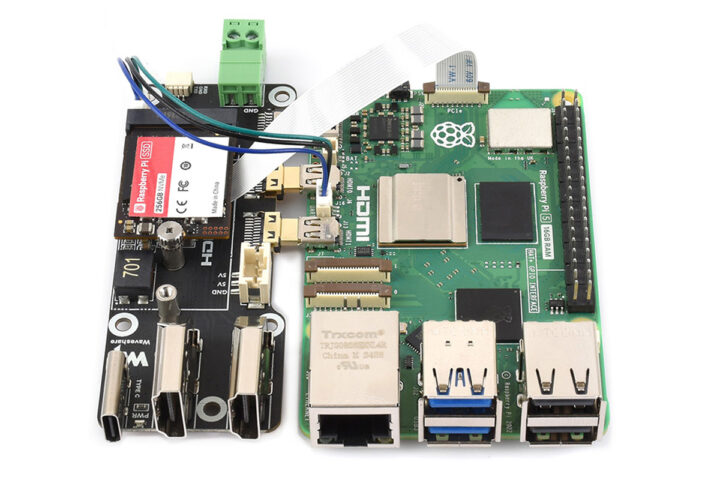

เหมือนกับรุ่นเดิม บอร์ดนี้ยังรองรับการเชื่อมต่อแบบไร้สายสัญญาณ (cable-free) ไปยังพอร์ต micro HDMI และ USB-C ของ Raspberry Pi 5 พร้อมตัวเลือกการจ่ายไฟที่ยืดหยุ่นทั้ง USB-C และขั้วต่อ screw-terminal โดยข้อมูลเพิ่มเติมจะมีใน wiki เร็ว ๆ นี้

อุปกรณ์ในชุดบอร์ด Pi5 Connector Adapter (C) ประกอบด้วยสาย FFC 16-pin ความยาว 100 มม. จำนวน 2 เส้น สำหรับเชื่อมต่อ PCIe, สาย 3-pin ความยาว 100 มม. 1 เส้น, สาย 3-pin squid cable ความยาว 100 มม. สำหรับจ่ายไฟหรือสัญญาณ และน็อตสำหรับยึด SSD แบบ M.2

บอร์ด Waveshare Pi5 Connector Adapter (C) สามารถซื้อได้บน Aliexpress ราคา $11.72 (~380฿), Amazon ราคา $17.27 (~560฿)และ Waveshare’s official store ราคา $9.99 (~330฿)
