AAEON COM-ARHC6 เป็นโมดูล COM Express Type 6 Compact ที่ใช้โปรเซสเซอร์ Intel Arrow Lake โดยมีตัวเลือกสูงสุด Intel Core Ultra 9 285H แบบ 16 คอร์ ให้พลังประมวลผล AI สูงสุด 99 TOPS เหมาะสำหรับงาน Edge AI ประสิทธิภาพสูง เช่น อุปกรณ์ตรวจวินิจฉัยทางการแพทย์ และระบบตรวจสอบด้วยภาพอัตโนมัติ (Automated optical inspection)
โมดูล (Computer-on-Module)มาพร้อม SO-DIMM sockets 2 ช่อง รองรับหน่วยความจำ DDR5 สูงสุด 128GB ที่ 6400MHz, ชิป NVMe SSD แบบ BGA สูงสุด 256GB (ออปชัน), คอนโทรลเลอร์ 2.5GbE, คอนเนกเตอร์ MIPI CSI จำนวน 2 ชุด และคอนเนกเตอร์ board-to-board มาตรฐาน 220 พิน จำนวน 2 ชุด ที่รองรับ SATA, วิดีโอ (HDMI, DP, LVDS/eDP, VGA), USB รวมถึง PCIe และ PEG หลายช่องสัญญาณ

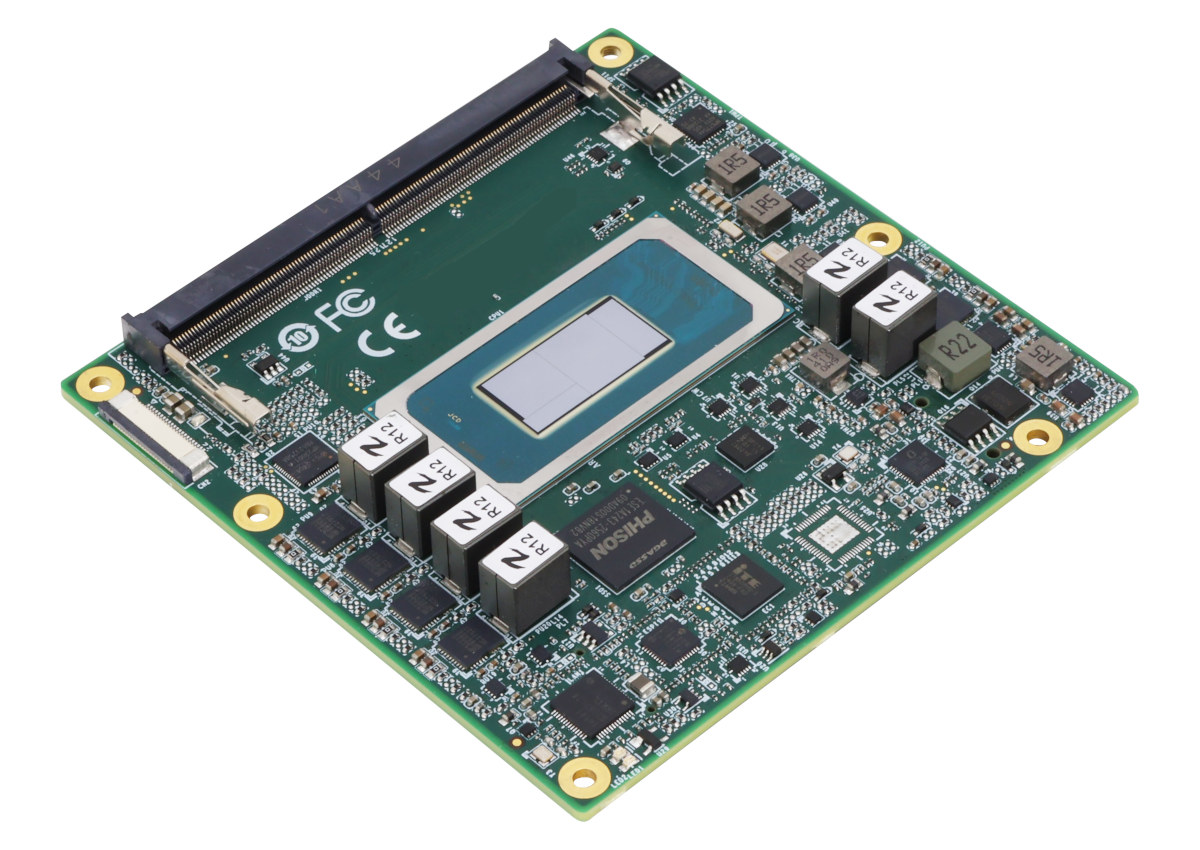

COM-ARHC6 COM Express Type 6 Compact Arrow Lake Computer-on-Module

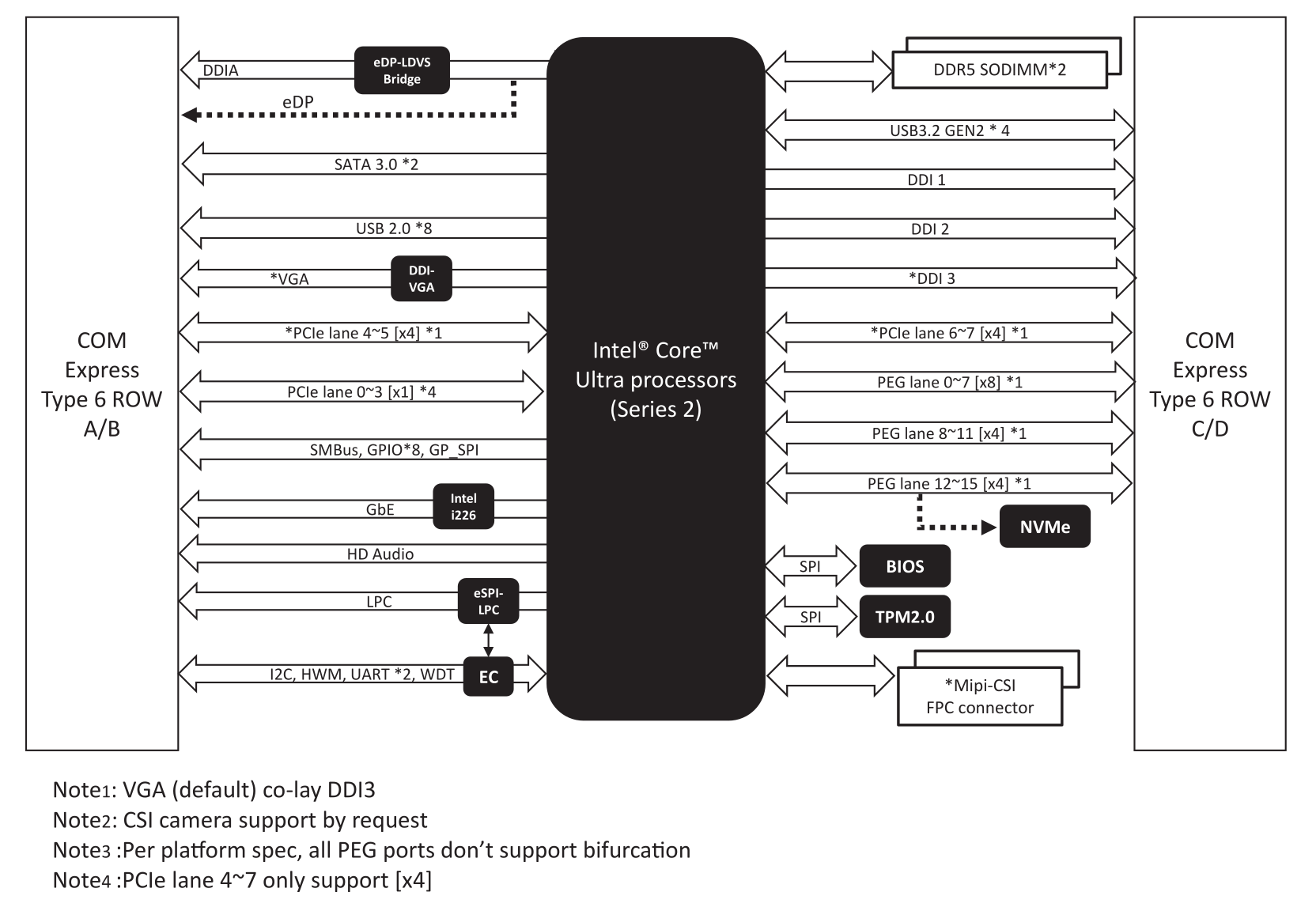

สเปคของ AAEON COM-ARHC6 :
- Arrow Lake-H SoC
- Intel Core Ultra 5 225H 14-core (4P+8E+2LPE) processor สูงสุด 4.9 GHz (P) / 4.3 GHz (E) / 2.5 GHz (LPE) with 18MB cache, 7x Xe Intel Arc 130T GPU (63 TOPS), Intel AI Boost (13 TOPS); combined: 83 TOPS; PBP: 28 W
- Intel Core Ultra 7 255H 16-core (6P+8E+2LPE) processor สูงสุด 5.1 GHz (P) / 4.4 GHz (E) / 2.5 GHz (LPE) with 24MB cache, 8x Xe Intel Arc 140T GPU (74 TOPS), Intel AI Boost (13 TOPS); combined: 96 TOPS; PBP: 28 W
- Intel Core Ultra 9 285H 16-core (6P+8E+2LPE) processor สูงสุด 5.4 GHz (P) / 4.5 GHz (E) / 2.5 GHz (LPE) with 24MB cache, 8x Xe Intel Arc 140T GPU (77 TOPS), Intel AI Boost (13 TOPS); combined: 99 TOPS; PBP: 45 W
- หน่วยความจำ – รองรับ DDR5 6400MHz สูงสุด 128GB (non-ECC) ผ่าน SO-DIMM slots 2 ช่อง
- สตอเรจ – ตัวเ่ลือก BGA NVMe SSD สูงสุด 256GB ใช้ PEG [x4] bus
- ระบบเครือข่าย – คอนเโทรลเลอร์ Intel I226 2.5GbE
- กล้อง – 2x คอนเนกเตอรื MIPI CSI บนโมดูล

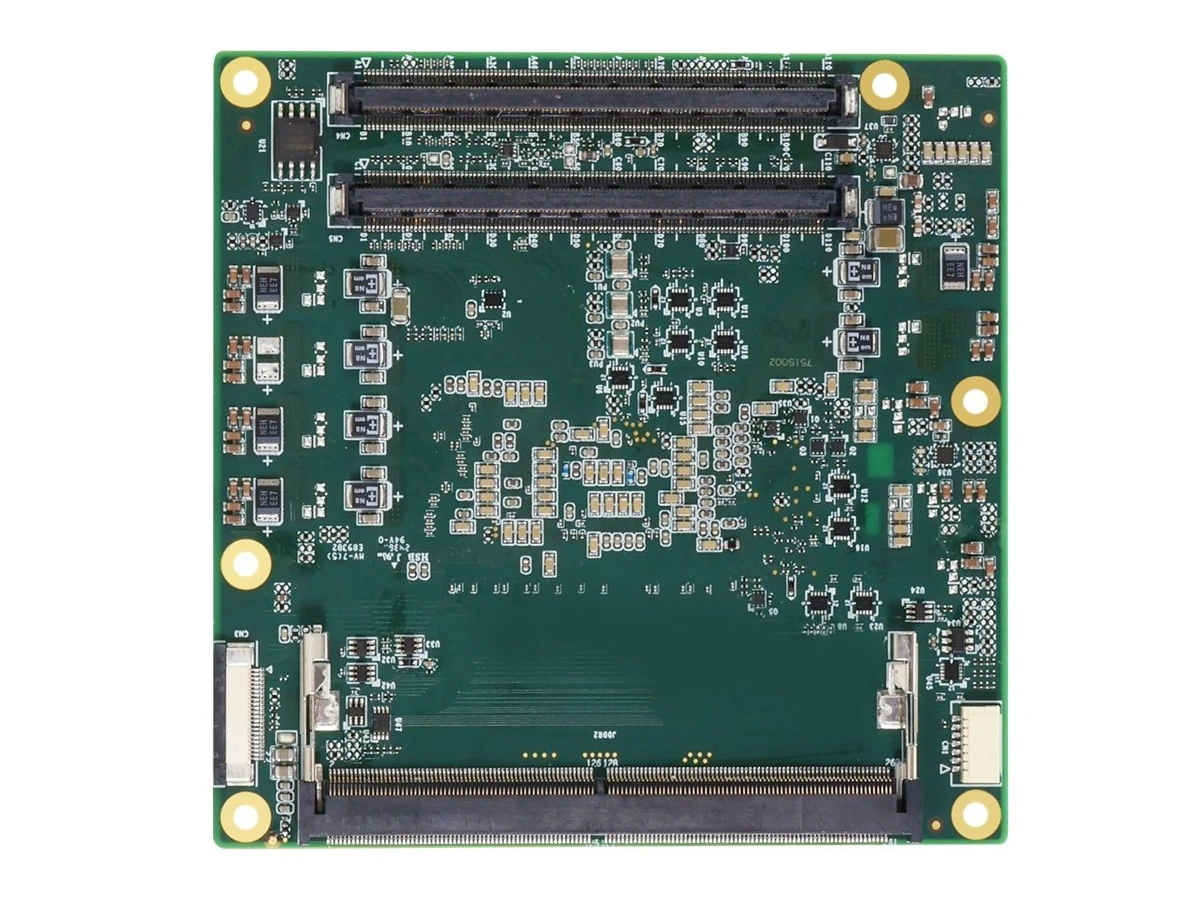

- 2x คอนเนกเตอร์ แบบboard-to-board 220 พิน ตามสเปกของ COM Express Type 6
- สตอเรจ – 2x SATA III, 6 Gbps
- เอาต์พุตวิดีโอ
- DDI 1 – DP/HDMI ความละเอียดสูงสุด 3840 x 2160
- DDI 2 – DP/HDMI ความละเอียดสูงสุด 3840 x 2160
- DDI 3 – DP/HDMI ความละเอียดสูงสุด 3840 x 2160; แชร์กับ VGA แบบ Auto switch
- VGA – รองรับความละเอียดสูงสุด 1920 x 1080, ช้พื้นที่ร่วมกับ DDI 3
- LVDS/eDP – LVDS สูงสุด 1920 x 1080 (ค่าเริ่มต้น) หรือ eDP รองรับสูงสุด 3840 x 2160 เลือกสวิตช์ได้ตามรายการ BoM
- รองรับจอแยกอิสระได้สูงสุด 4 จอ
- เสียง – อินเทอร์เฟซ HD audio
- เครือข่าย – อินเทอร์เฟซ 2.5GbE
- USB – 8x USB 2.0, 4x USB 3.2 Gen 2
- Serial – 2x 2-Wire UART
- การขยาย
- PEG 4.0 [x8] + [x4] + [x4],โดยช่อง PEG [x4] ช่องสุดท้ายสามารถเลือกใช้สำหรับชิป NVMe SSD บนบอร์ดได้
- PCIe 4.0 [x1] x 4 + PCIe [x4]
- GPIO 8 บิต
- I2C (เลือกใช้จาก EC (ค่าเริ่มต้น) หรือ CPU ผ่าน BIOS)
- SMBus จากซีพียู
- ความปลอดภัย – fTPM / dTPM (ค่าเริ่มต้น)
- อื่น ๆ
- BIOS AMI UEFI พร้อมฟีเจอร์ WoL, watchdog timer
- รองรับฮีทซิงค์แบบพาสซีฟหรือพัดลม
- แหล่งจ่ายไฟ
- +9V-16V และ +5VSB สำหรับ ATX, +9V-16V สำหรับ AT
- ประเภทแหล่งจ่ายไฟ– AT/ATX
- การใช้พลังงาน (ทั่วไป) – รุ่น Intel Core Ultra 9 285H : 9.13A @ +12V
- ขนาด – 95 x 95มม. (ฟอร์มแฟคเตอร์ COM Express Compact Type 6)
- น้ำหนัก – 120 กรัม
- ช่วงอุณหภูมิ – ขณะใช้งาน: 0°C ~ 60°C; ขณะเก็บรักษา: -40°C ~ 85°C
- ความชื้น – 0% ~ 90% ความชื้นสัมพัทธ์ ไม่เกิดการควบแน่น
- การรับรอง – CE/FCC Class A

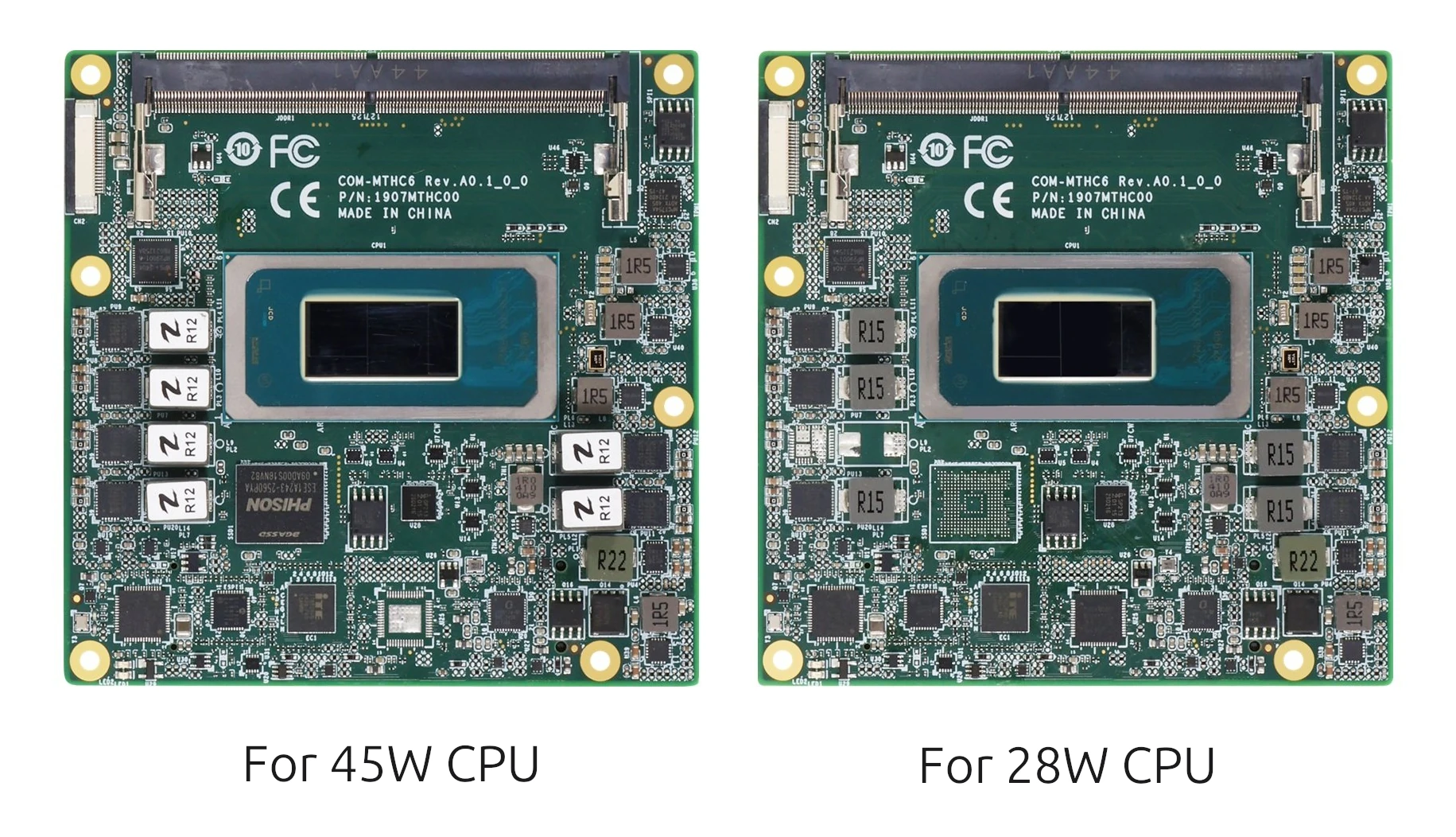

จากสเปคด้านบนแทบจะเหมือนกับโมดูล COM Express Type 6 รุ่น COM-MTHC6 ที่ใช้โปรเซสเซอร์ Meteor Lake-H ซึ่งเปิดตัวเมื่อเดือนเมษายนที่ผ่านมา โดยความแตกต่างหลักคือมีการเปลี่ยนจากโปรเซสเซอร์ Meteor Lake-H มาเป็น Arrow Lake-H แทน ทางบริษัทระบุว่าโมดูล Arrow Lake-H รุ่นใหม่นี้ให้ประสิทธิภาพ CPU เร็วขึ้นสูงสุด 19.6% และ GPU เร็วขึ้นสูงสุด 20.3% นอกจากนี้ยังกล่าวถึงการเพิ่มความจุหน่วยความจำ DDR5 สูงสุดจาก 96GB เป็น 128GB เพิ่มขึ้น 33% แต่ก็น่าสงสัยว่าเป็นเพราะตอนนี้มีโมดูล DDR5 ขนาด 64GB วางจำหน่ายแล้ว ขณะที่ก่อนหน้านี้มีเพียง 48GB เท่านั้นหรือไม่ หากเป็นเช่นนั้น รุ่น Meteor Lake อาจรองรับ RAM สูงสุด 128GB ได้เช่นกัน
AAEON ให้การรองรับระบบปฏิบัติการ Windows 11 64-bit และ Ubuntu 24.04 พร้อม Linux 6.11, ก่อนหน้านี้การประกาศเปิดตัวโมดูล SoM และ COM ของ AAEON ไม่ได้กล่าวถึงบอร์ด evaluation carrier boards, แต่ครั้งนี้บริษัทได้เปิดตัวบอร์ด COM Express Type 6/Type 10 evaluation board ด้วยเรามาดูรายละเอียดกัน

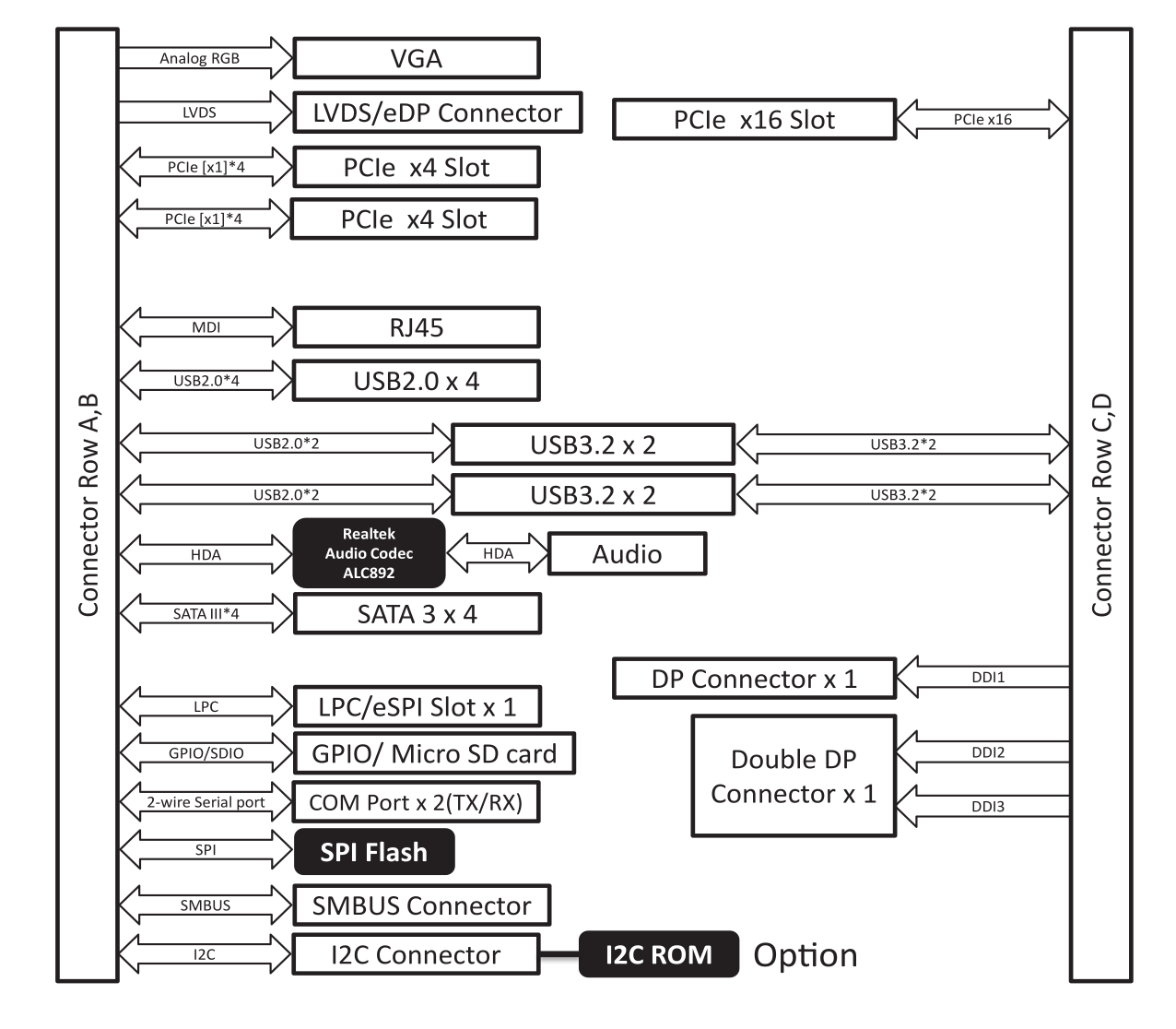

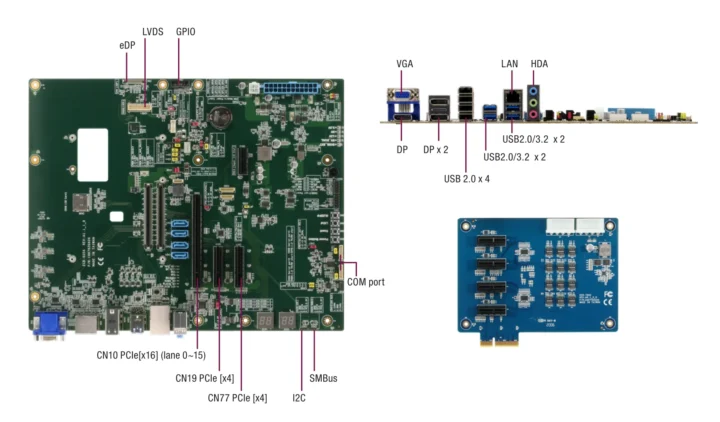

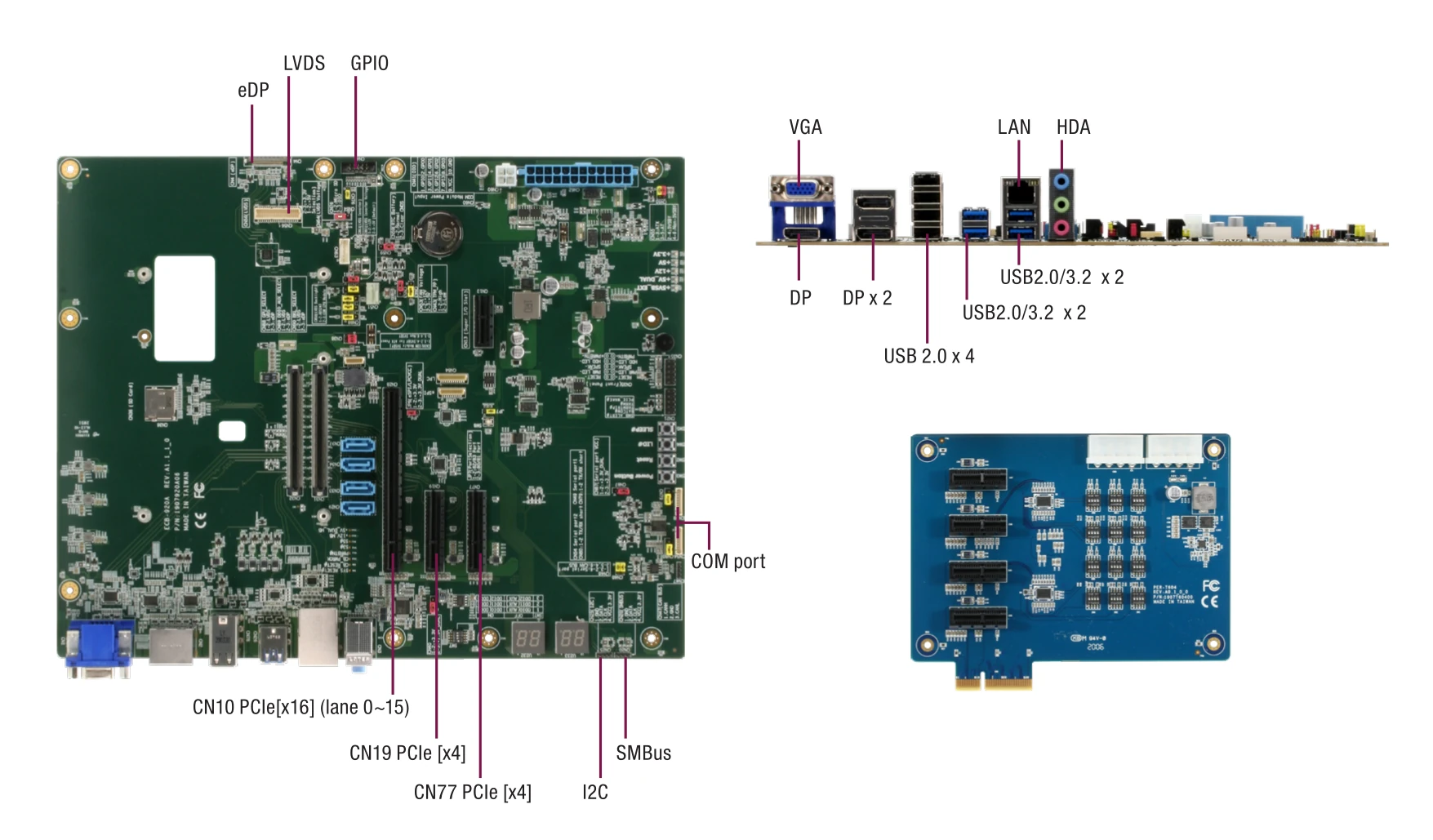

ECB-920A-A11 COM Express Type 6/Type 10 evaluation carrier board
สเปคของ ECB-920A-A11 carrier board:
- คอนเนกเตอร์ COM Express – แถว A/B และแถว C/D
- สตอเรจ
- 4x พอร์ต SATA
- MicroSD card slot
- อินเทอร์เฟซแสดงผล
- คอนเนกเตอร์ LVDS แบบ dual-channel 40 พิน
- คอนเนกเตอร์ eDP แบบ 30 พิน
- 3x คอนเนกเตอร์ DisplayPort
- คอนเนกเตอร์ D-SUB VGA 15 พิน)
- เสียง
- แจ็ค 3.5 มม. สำหรับ Line-in, Line-out และไมโครโฟน
- ชิปเสียง RealTek ALC892
- เครือข่าย – พอร์ต 2.5GbE RJ45 (ตัวควบคุมอยู่บนโมดูล CPU)
- USB – 4x พอร์ต USB 2.0 Type-A, 4x พอร์ต USB 3.2/2.0 Type-A
- Serial – 2x พอร์ต UART แบบ 2 สาย (Tx/Rx)
- การขยาย (Expansion interfaces)
- 2x PCIe x4 slots
- PCIe x16 slot
- 8-bit GPIO, I2C
- LPC, SMBus, eSPI, CAN Bus
- อื่น ๆ
- ปุ่ม Power และ Reset
- ไฟ Debug LED – “80 PORT” (ไม่แน่ใจว่าหมายถึงอะไร หรือว่ามี LED 80 ดวงจริง ๆ บนบอร์ด…)
- Hearder Front panel แบบ 10 พิน
- ช่องใส่แบตเตอรี่ RTC
- คอนเนกเตอร์พัดลม 4 พิน
- แหล่งจ่ายไฟ – อะแดปเตอร์ไฟแบบ ATX
- ขนาด – 305 x 244มม. (ฟอร์มแฟกเตอร์ ATX)
- น้ำหนักรวม – 600 กรัม
- อุณหภูมิ – ขณะใช้งาน: 0°C ~ 60°C; ขณะเก็บรักษา: -40°C ~ 85°C
- ความชื้น – 0% ~ 90% ความชื้นสัมพัทธ์ ไม่ควบแน่น
บอร์ดฐาน ECB-920A-A11 carrier board มาพร้อมกับ PER-T603 COM Express Type converter board, PER-T604 PCIe x4 to 4x PCIe x1 card, และชุดสายสัญญาณที่มีสาย SATA จำนวน 2 เส้น และสาย Serial จำนวน 2 เส้น
AAEON AAEON ไม่ได้เปิดเผยราคาของโมดูล COM-ARHC6 (COM Express Type 6 Compact) แต่เพื่อใช้เป็นข้อมูลอ้างอิงโมดูลรุ่นก่อนหน้า COM-MTHC6 จำหน่ายอยู่ที่ประมาณ $700 (~22,500฿) สำหรับรุ่น Core Ultra 5 125H, สูงสุด $924 (~30,000฿) สำหรับรุ่น Core Ultra 9 185H ดังนั้นราคาของรุ่น Arrow Lake ใหม่คาดว่าน่าจะใกล้เคียงกัน แต่อาจจะสูงกว่าเล็กน้อย, ส่วน ECB-920A-A11 carrier board พร้อมอุปกรณ์ทั้งหมด มีราคาอยู่ที่ $485 (~15,600฿) สามารถดูรายละเอียดเพิ่มเติมของโมดูล COM-ARHC6 และเอกสาร datasheets, คู่มือ, BIOS และไดรเวอร์สำหรับ Windows และ Linux ได้จากหน้าเว็บผลิตภัณฑ์
