WCH CH32H417 เป็นไมโครคอนโทรลเลอร์ RISC-V แบบ dual-coreร ประสิทธิภาพสูง ทำงานที่ความเร็วสูงสุด 400 MHz มาพร้อม flash สูงสุด 960 KB และ SRAM 896 KB รวมถึงอินเทอร์เฟซหลากหลายชนิด เช่น USB 3.0 โหมด Host/Device แบบ SuperSpeed ที่ความเร็ว 5 Gbps
คุณสมบัติเด่นอื่น ๆ ได้แก่ UHSIF (Universal High Speed Interface) ที่รองรับความเร็วสูงสุด 500 MB/s, Ethernet MAC และ PHY ความเร็ว 10/100 Mbps, SerDes ความเร็วสูงแบบแยกฉนวน, USB 2.0 High-Speed Host/Device, USB 2.0 OTG Full-Speed, รองรับ USB PD รวมถึงอินเทอร์เฟซสำหรับจอแสดงผลและกล้อง นอกจากนี้ CH32H417 ยังมีขา I/O ความเร็วต่ำทั่วไป (GPIO 95 ขา, SPI และอื่น) และอินพุต/เอาต์พุตแบบอนาล็อก (ADC/DAC)
WCH CH32H417

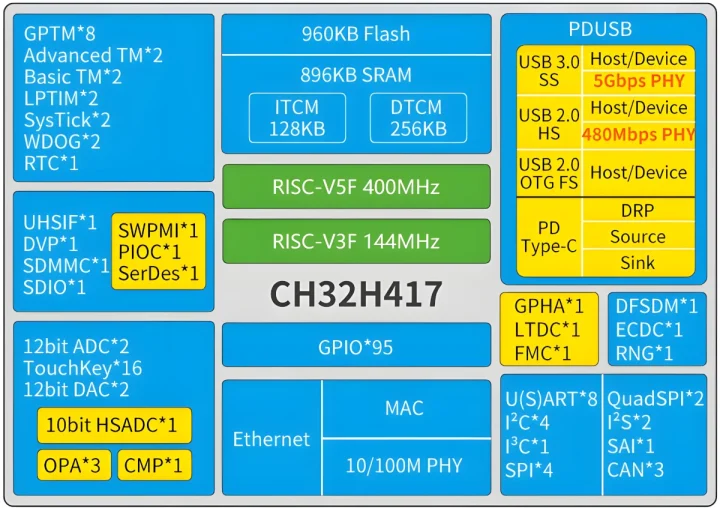

สเปกของ CH32H417:
- Cores (Coremark: 5.73/MHz)
- QingKe RISC-V5F สูงสุด 400 MHz
- QinKe RISC-V3F สูงสุด 144 MHz
- GPU – Graphics Processing Hardware Accelerator GPHA
- หน่วยความจำ – SRAM 896 KB
- สตอเรจ
- Flash 960 KB
- ตัวควบคุม SD/EMMC แบบ dual-edge 200 MHz (SDMMC)
- SDIO master/slave รองรับ SD/SDIO/MMC
- Flexible Storage Controller (FMC)
- จอแสดงผล – ตัวควบคุมจอ DCT-TFT (LTDC)
- อินเทอร์เฟซกล้อง – DVP 144 MHz
- เสียง – Serial Audio Interface (SAI)
- เครือข่าย – Ethernet Controller (MAC + PHY) ความเร็ว 10/100 Mbps
- USB
- USB 3.0 SuperSpeed Controller และ PHY ความเร็ว 5 Gbps
- USB 2.0 High-Speed Controller และ PHY (480 Mbps)
- USB 2.0 Full-Speed Controller และ PHY
- USB PD และตัวควบคุม/PHY แบบ Type-C
- อุปกรณ์ต่อพ่วงอื่น ๆ
- สูงสุด 95x ขา I/Os, พร้อมสูงสุด 16x external interrupts
- 8x USART 8 ช่อง, I2C 4 ช่อง, I3C 1 ช่อง
- 4x SPI 4 ช่อง, QuadSPI 2 ช่อง
- 3x CAN Bus 3 ช่อง (2.0B active)
- แอนะล็อก
- 2x ADC 12-บิต อัตราสุ่มสูงสุด 5 Msps
- HSADC 10-บิต ความเร็วสูง อัตราสุ่มสูงสุด 20 Msps
- ช่องตรวจจับปุ่มสัมผัส 16 ช่อง
- 2x DAC 12-บิต
- Analog Voltage Comparator
- 3x OPA/PGA/CMP
- DMA – ตัวควบคุม DMA เอนกประสงค์ 2 ชุด (8 ช่องต่อชุด)
- SWPMI (Single-wire Protocol Master Interface)
- PIOC (Programmable Protocol I/O Controller)
- UHSIF กว้าง 32-บิต ความถี่ 125 MHz
- Remote SerDes controller และ PHY รองรับการส่งสัญญาณแยกฉนวนแรงดันระดับกิโลโวลต์
- ตัวตั้งเวลา (Timers)
- 2x ตัวตั้งเวลาควบคุมขั้นสูง 16-บิต, 4x ตัวตั้งเวลาเอนกประสงค์ 16-บิต และ 4x 32-บิต
- 2x ตัวตั้งเวลาพื้นฐาน 16-บิต , 2x ตัวตั้งเวลาโหมดประหยัดพลังงาน 16-บิต
- 2x Watchdog 2 ตัว (IWDG และ WWDG)
- 2x SysTick 32-บิต
- การดีบัก – โหมดดีบักแบบ 1-สาย (ค่าเริ่มต้น) และ 2-สาย
- ความปลอดภัย
- โมดูลเข้ารหัส ECDC
- ตัวสร้างเลขสุ่ม (RNG)
- แรงดันไฟเลี้ยง
- ระบบ – 3.3 V
- GPIO ปกติ – 3.3 V หรือ 1.8 V
- GPIO ความเร็วสูง – 1.2, 1.8, 2.5 หรือ 3.3 V
- แพ็กเกจ – QFN128, QFN88, QFN68, QFN60x6

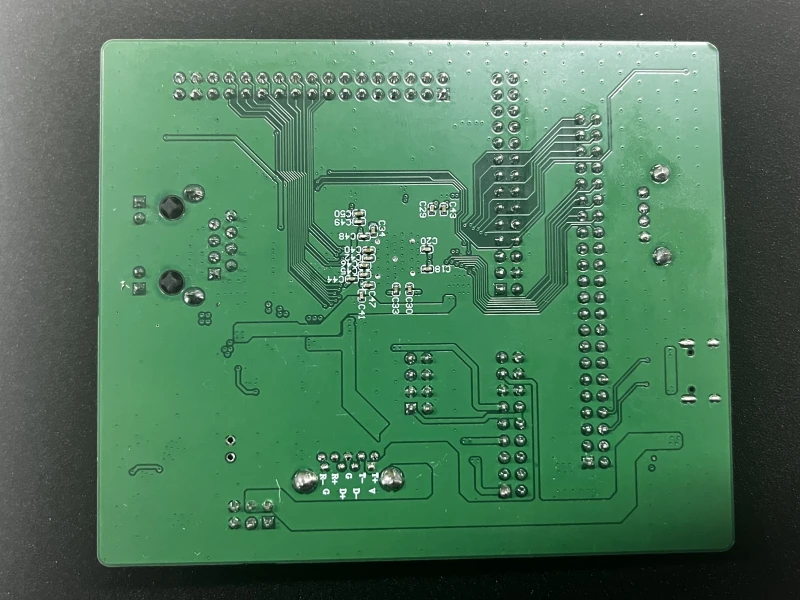

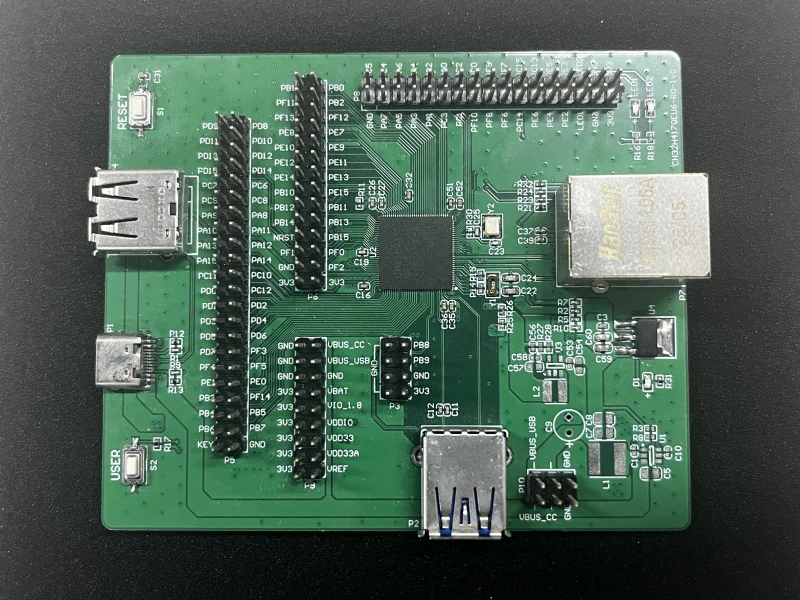

บอร์ดพัฒนา WCH CH32H417 USB 3.0
เราเริ่มเขียนบทความนี้ตั้งแต่เดือนมิถุนายน 2025 หรือประมาณ 7 เดือนก่อน เมื่อ Patrick Yang แนะนำ CH32H417 บน X แต่เมื่อเห็นว่าบอร์ดประเมินผลจะวางจำหน่ายใน AliExpress ภายในราวสองสัปดาห์ จึงตัดสินใจรออีกเล็กน้อย… อย่างไรก็ตาม เกิดความล่าช้าขึ้น ข่าวดีคือบอร์ดพร้อมจำหน่ายแล้ว มาดูรายละเอียดกัน

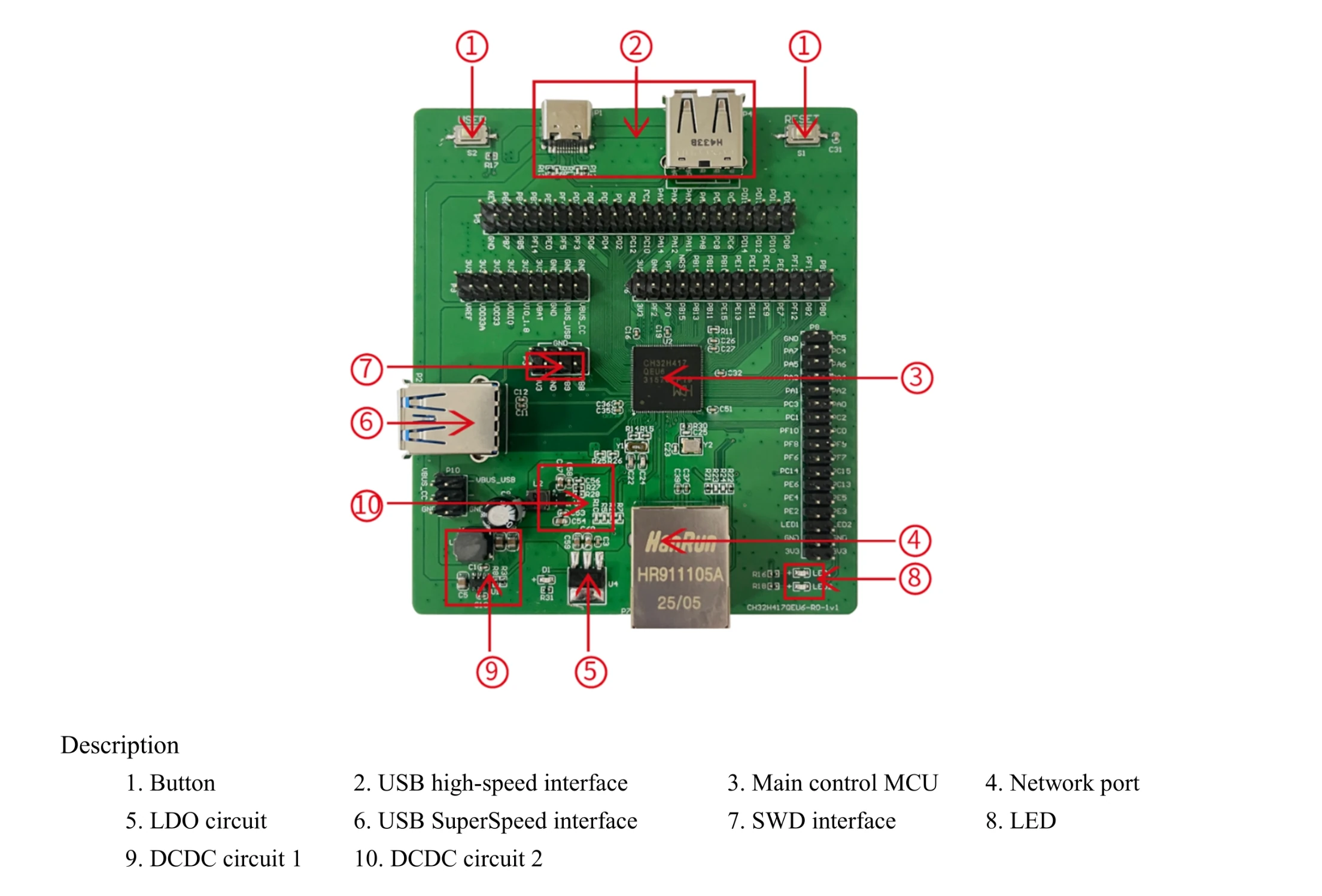

สเปคของบอร์ด:
- MCU – WCH CH32H417QEU6 แพ็กเกจ QFN128 ตามที่กล่าวไว้
- เครือข่าย – พอร์ต Fast Ethernet 10/100 Mbps แบบ RJ45
- USB
- พอร์ต USB 3.0 SuperSpeed Type-A ทดสอบได้ความเร็วประมาณ 450 MB/s (ประมาณ 3.6 Gbps)
- พอร์ต USB 2.0 High Speed Type-A
- พอร์ต USB 2.0 High Speed Type-C
- การขยาย – 4x Header GPIO รองรับ Universal high-speed interface (UHSIF)
- การดีบัก – อินเทอร์เฟซ SWD สำหรับดีบักและดาวน์โหลดเฟิร์มแวร์
- อื่น ๆ – ปุ่ม Reset และปุ่ม User
- แหล่งจ่ายไฟ – 5 V ผ่านพอร์ต USB-C
- ขนาด – ยังไม่ระบุ (TBD)
สามารถดูรายละเอียดทางเทคนิคเพิ่มเติมได้ที่หน้าผลิตภัณฑ์ โดยเมื่อคลิกปุ่ม “More Downloads” จะพาไปยังเอกสาร Datasheet ของ CH32H417 และคู่มือไมโครโปรเซสเซอร์ QingKe V5 (ภาษาอังกฤษ) ส่วน SDK พร้อมตัวอย่างโค้ดสำหรับ MounRiver IDE และไฟล์ PDF ผังวงจร (schematic) อยู่ในอีกหน้าหนึ่ง ขณะที่เอกสาร Technical Reference Manual (TRM) ยังมีเฉพาะภาษาจีนในขณะนี้
ตอนนี้ CH32H417 evaluation board เปิดให้ pre-order บน AnalogLamb ในราคา $19.99 (~630฿) โดยระบุว่าผลิตภัณฑ์เปิดตัวอย่างเป็นทางการเมื่อวันที่ 31 ธันวาคม 2025 หากมีของพร้อมจำหน่ายจริง ก็อาจจะไปปรากฏในร้าน WCH บน AliExpress ในอนาคต
