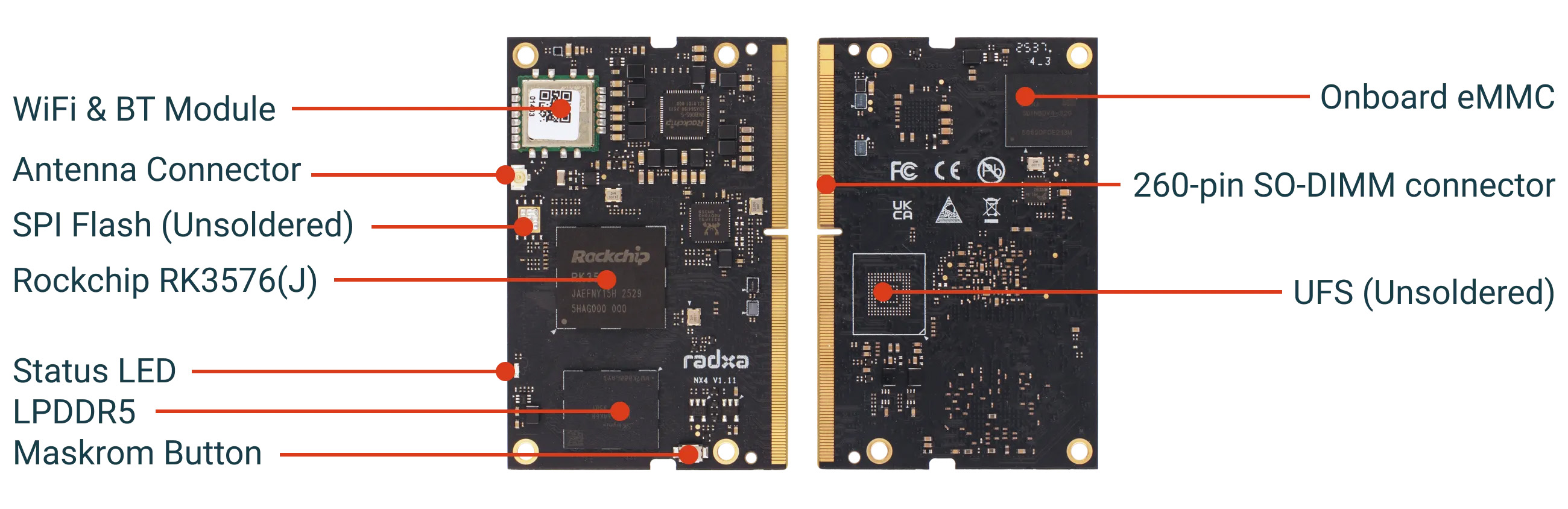

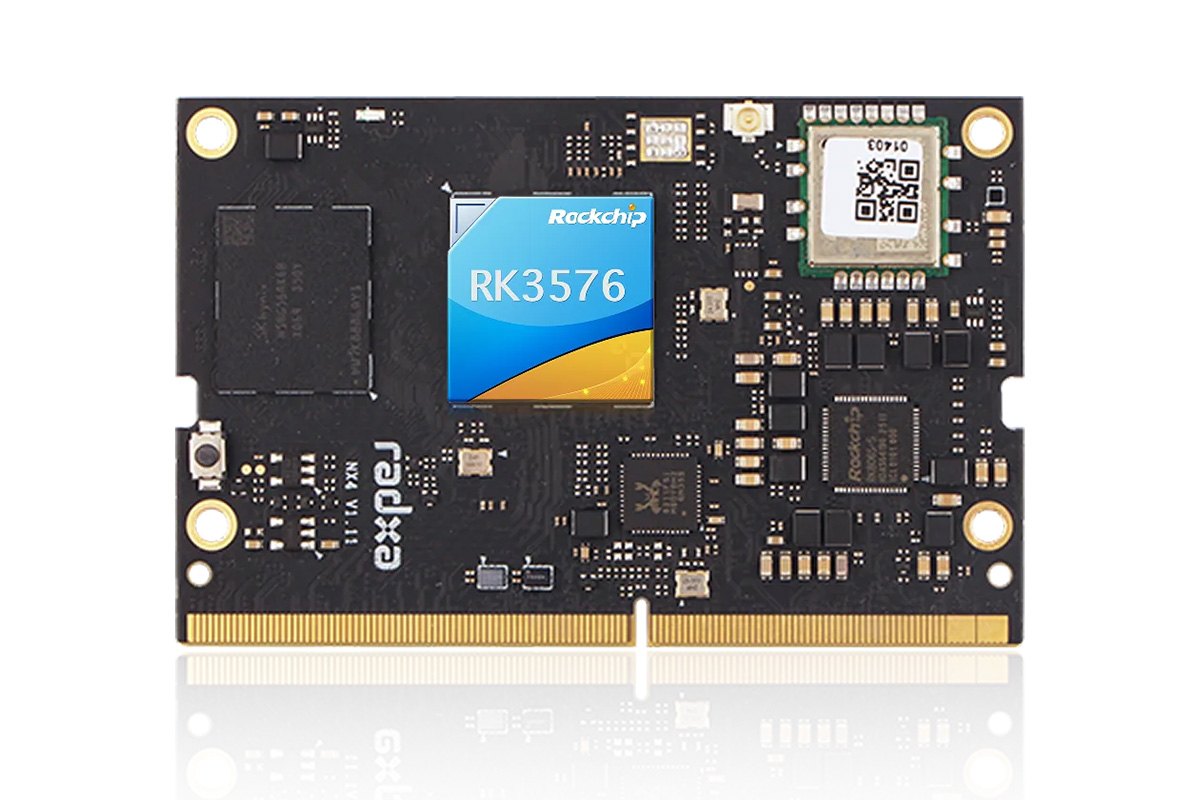

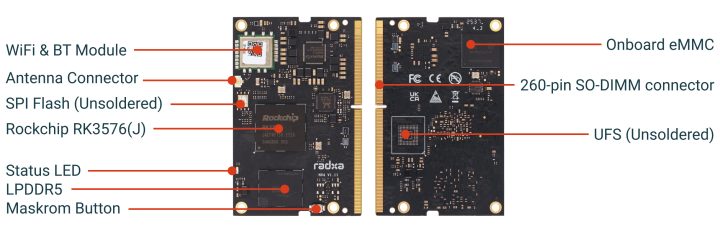

Radxa NX4 เป็นโมดูล (SoM) แบบ SO-DIMM 260 พินที่ใช้ชิป SoC อุตสาหกรรม Rockchip RK3576(J) แบบ octa-core Cortex-A72/A53 พร้อม NPU ประสิทธิภาพ 6 TOPS สำหรับงาน Edge AI รองรับหน่วยความจำ LPDDR5 สูงสุด 16GB และตัวเลือกที่เก็บข้อมูลทั้ง SPI flash, eMMC 5.1 (สูงสุด 256GB) หรือ UFS 2.0 (สูงสุด 1TB)
Radxa ยังเปิดตัว NX4 IO carrier board สำหรับโมดูลนี้ โดยมีเอาต์พุตวิดีโอ HDMI, อินเทอร์เฟซกล้อง MIPI CSI แบบ 4 เลนจำนวน 2 ช่อง, พอร์ต USB 3.2 Type-A จำนวน 4 พอร์ต, USB 3.2 Type-C จำนวน 1 พอร์ต, Ethernet กิกะบิตพร้อมตัวเลือก PoE และสล็อต M.2 M-key 2280 สำหรับสตอเรจ รวมถึง I/O อื่น ๆ

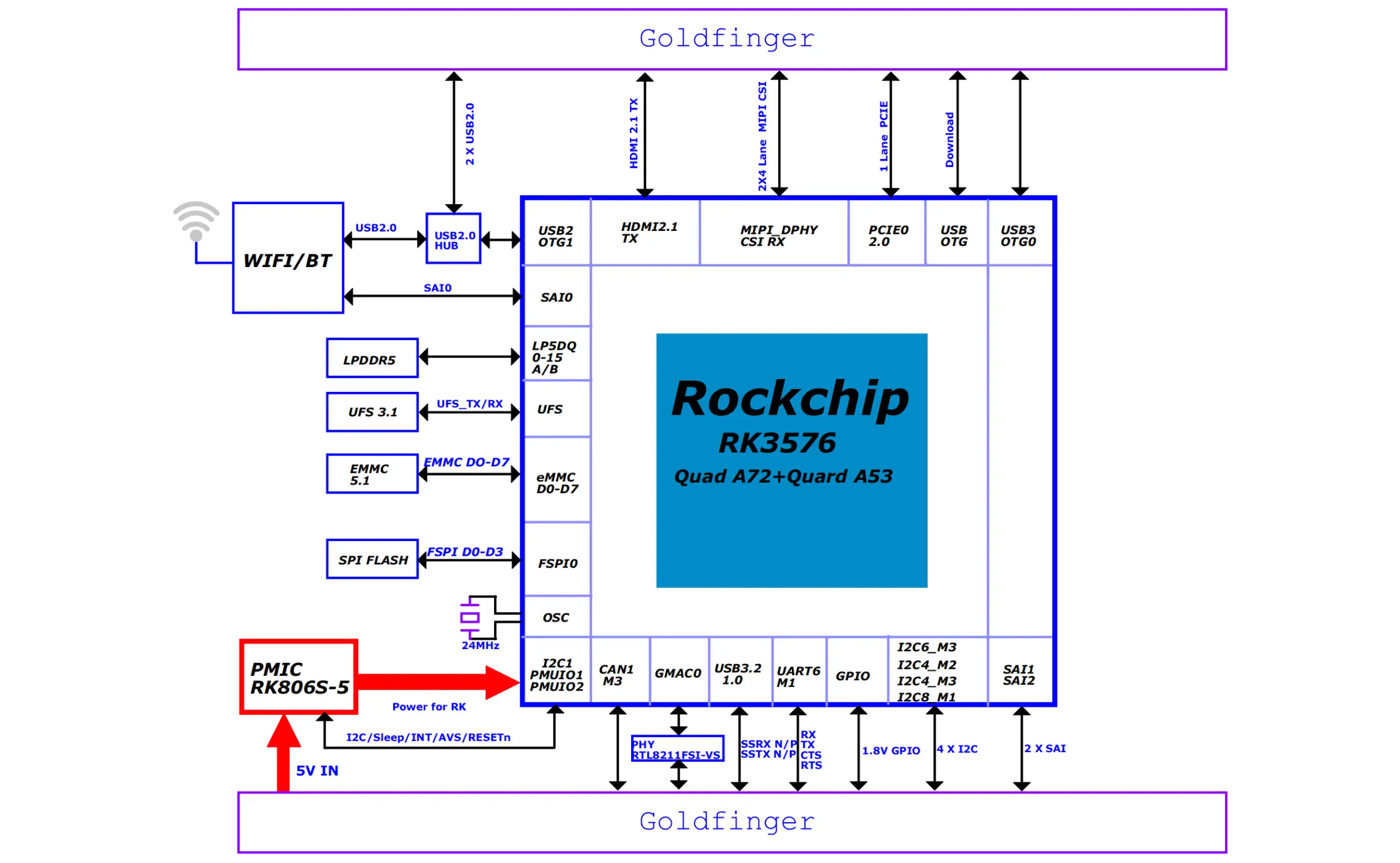

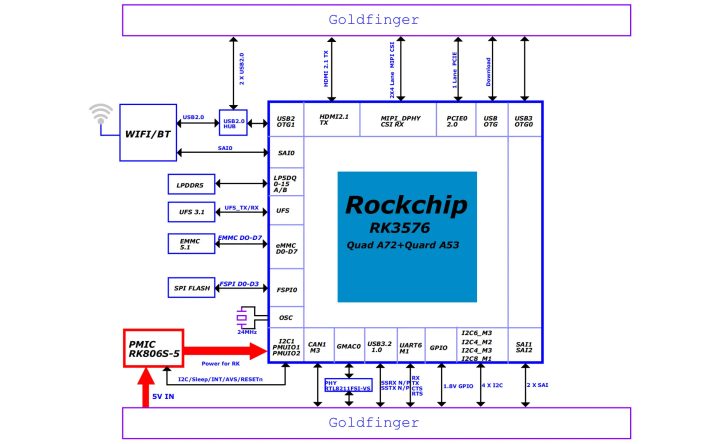

สเปคของโมดูล Radxa NX4 :
- SoC – Rockchip RK3576J (เกรดอุตสาหกรรม)
- CPU – Octa-core CPUประกอบด้วย 4x Cortex-A72 (2.2 GHz) + 4x Cortex-A53 (2.0 GHz)
- GPU – Arm Mali-G52 MC3 รองรับ OpenGL ES 1.1/2.0/3.2, OpenCL 2.0 และ Vulkan 1.2
- NPU –AI accelerator 6 TOPS (INT8) รองรับ INT4, INT8, INT16, BF16, TF32 แบบผสม
- VPU
- ตัวถอดรหัสวิดีโอ (Decoder)
- H.265, VP9, AV1, และ AVS2 สูงสุด 8Kp30 หรือ 4Kp120
- H.264/AVC และ MJPEG สูงสุด 4Kp60
- ตัวเข้ารหัสวิดีโอ (Encoder) – H.264, H.265, MJPEG สูงสุด 4Kp60
- ตัวถอดรหัสวิดีโอ (Decoder)
- หน่วยความจำระบบ – RAM LPDDR5 5500 MT/s สูงสุด 16GB
- สตอเรจ
- eMMC 5.1 สูงสุด 256GB (ตัวเลือก)
- UFS 2.0 สูงสุด 1TB (ตัวเลือก)
- SPI flash บนบอร์ด (ตัวเลือก)
- เครือข่าย
- โมดูล Wi-Fi 6 + Bluetooth 5.4 (รองรับเสาอากาศภายนอก)
- Gigabit Ethernet PHY บนบอร์ด
- SO-DIMM edge connector 260 พิน
- สตอเรจ – อินเทอร์เฟซ SDMMC
- วิดีโอเอาต์พุต – HDMI 2.1 สูงสุด 4K@120Hz
- กล้อง – 2× MIPI CSI (4 เลน)
- Audio – อินเทอร์เฟซ I²S interface, รองรับ audio codecs ภายนอกหรือชิป DAC/ADC
- เครือข่าย – Gigabit Ethernet
- USB – 1x USB 3.2, 1x USB 2.0
- PCIe – 1x PCIe 2.0 x1
- ขา I/O อื่น ๆ – UART, I²C, CAN Bus, PWM, GPIOs
- แรงดันไฟเลี้ยง – 5V
- ขนาด – 69.6 x 45 มม.
- ช่วงอุณหภูมิ
- 0°C ถึง 60°C (เชิงพาณิชย์)
- –40°C ถึง 85°C (อุตสาหกรรม)
หมายเหตุ: ในหน้าฟีเจอร์ Radxa ระบุการรองรับทั้ง I2S และ PDM mic array แต่ในหน้าสเปคอย่างเป็นทางการของ SoM กลับระบุเพียงการรองรับ I2S เท่านั้น

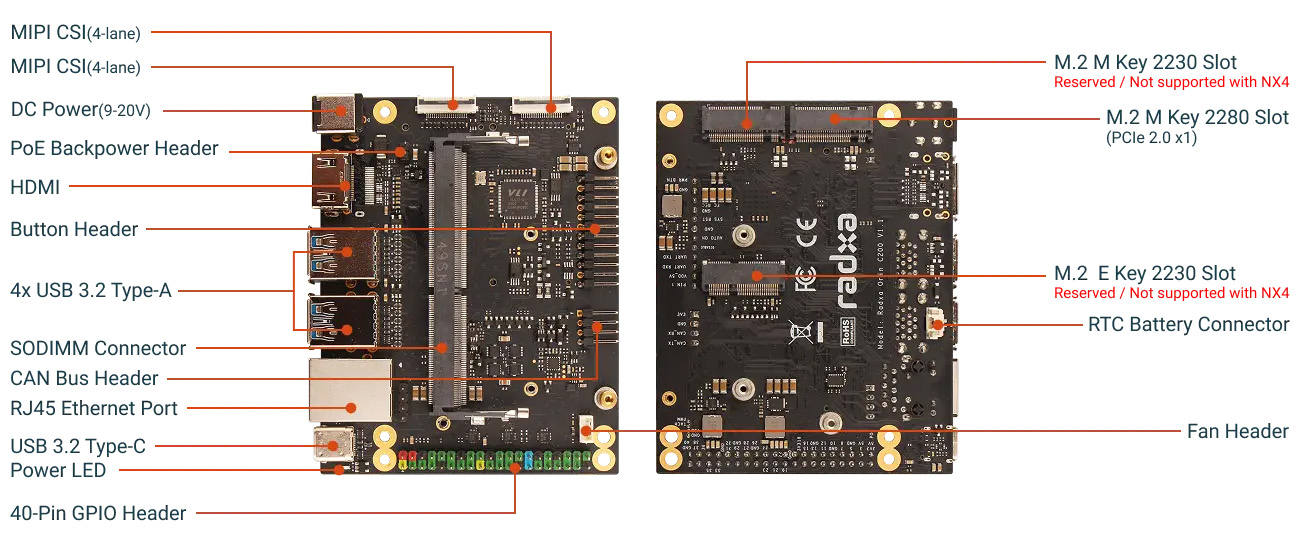

Radxa NX4 SoM สามารถใช้งานร่วมกับ NX4 IO Board เพื่อเข้าถึงเอาต์พุต HDMI, กล้อง MIPI CSI 4 เลน 2 ช่อง, พอร์ต USB 3.2 (Type-A 4 พอร์ต และ Type-C 1 พอร์ต), Gigabit Ethernet พร้อม PoE (ออปชัน) และสล็อต M.2 M-Key 2280 สำหรับ NVMe SSD นอกจากนี้ยังมี GPIO header 40 พิน พร้อมอินเทอร์เฟซ serial ทั่วไป, headers สำหรับพัดลม, แบตเตอรี่ RTC, CAN bus, ปุ่ม และ PoE โดยใช้ไฟจากแจ็ค DC รองรับอินพุต 9–20V
สเปคของ Radxa NX4 IO Board :
- ความเข้ากันได้ –Radxa NX4
- สตอเรจ – สล็อต M.2 M-Key 2280 สำหรับ NVMe SSD
- จอแสดงผล – 1x เอาต์พุต HDMI
- กล้อง – 2× MIPI CSI (4 เลน/ช่อง)
- เครือข่าย
- พอร์ต RJ45 Gigabit Ethernet
- รองรับ PoE (ต้องใช้ PoE HAT เพิ่มเติม)
- USB:
- 4× พอร์ต USB 3.2 Type-A
- 1× พอร์ต USB 3.2 Type-C
- การขยาย:
- M.2 M-Key 2280
- M.2 M-Key 2230 (ไม่รองรับโดย NX4)
- M.2 E-Key 2230 (ไม่รองรับโดย NX4)
- GPIO header 40 พิน (I2C, SPI, UART, PWM, GPIO)
- อื่น ๆ
- คอนเนกเตอร์พัดลม PWM 4 พิน
- คอนเนกเตอร์แบตเตอรี่ RTC 2 พิน
- Header สำหรับ CAN bus 4 พิน
- Header สำหรับ ปุ่ม 12 พิน
- พลังงาน
- อินพุต DC 9–20V ผ่านแจ็ค 5.5 × 2.5 มม.
- สำหรับ Header สำหรับ PoE Backpower 2 พิน
- สำหรับ Header สำหรับ PoE 4 พิน
- ขนาด – 100 × 79 มม.
ด้านการรองรับซอฟต์แวร์ Radxa ระบุว่า NX4 รองรับ Debian Linux, Yocto Project, Buildroot และ Android 14 แต่จากที่ตรวจสอบพบว่ามีเพียง Debian (Bookworm) เท่านั้นที่มีอิมเมจแบบพร้อมแฟลชใช้งาน ให้ดาวน์โหลดได้จากส่วน resource download section ของคู่มือ Getting Started, ส่วน Android 14, Yocto และ Buildroot ต้องดาวน์โหลดซอร์สโค้ดและนำไปคอมไพล์เอง โดย Android 14 ให้ผ่าน Radxa manifests repository, Buildroot ให้ผ่าน fork ของ Radxa เอง (สาขา rockchip/2024.02) ซึ่งตั้งค่าเป้าหมายสำหรับ SoC RK3576
ก่อนหน้านี้ Radxa เคยใช้ RK3576J กับ Radxa CM4 SoM และ Radxa ROCK 4D SBC รวมถึงมี SoM จากค่ายอื่นอย่าง GrapeRain GR3576_CV2 ที่ใช้คอนเนกเตอร์ SO-DIMM 260 พินเหมือนกัน แต่มีโอกาสน้อยมากที่จะ เข้ากันได้แบบ pin-to-pin
Radxa NX4 SoM จำหน่ายบน AliExpress ราคา $82.22 (~2,600฿) ถึง $219(~6,900฿) ขึ้นกับสเปคที่เลือก, ส่วน NX4 IO Board ราคา $92.80(~2,900฿). สามารถดูรายละเอียดเพิ่มเติมจากหน้าผลิตภัณฑ์ของ SoM และ IO Board
แปลจากบทความภาษาอังกฤษ : Radxa launches NX4 SoM with Rockchip RK3576(J) industrial SoC and NX4IO carrier board
