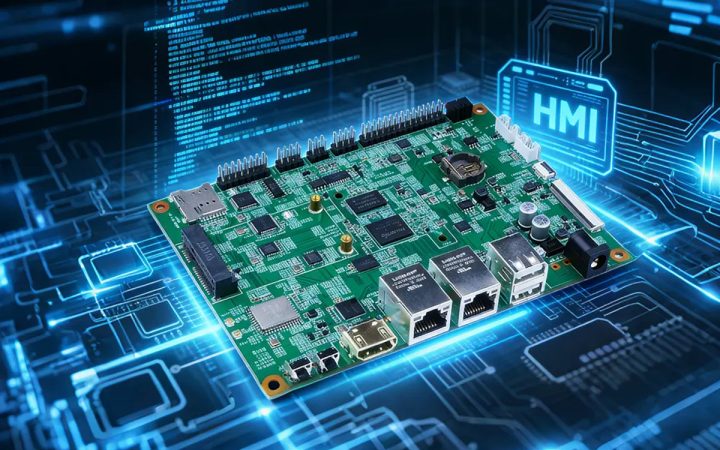

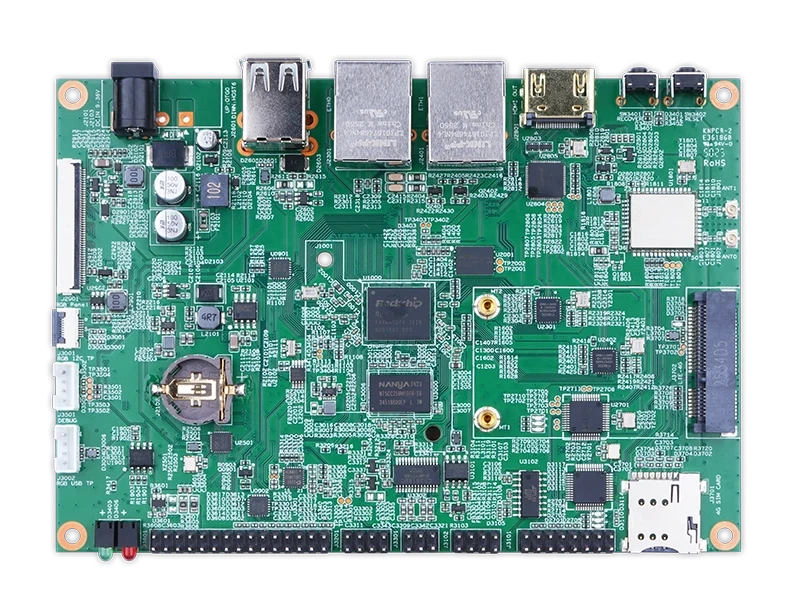

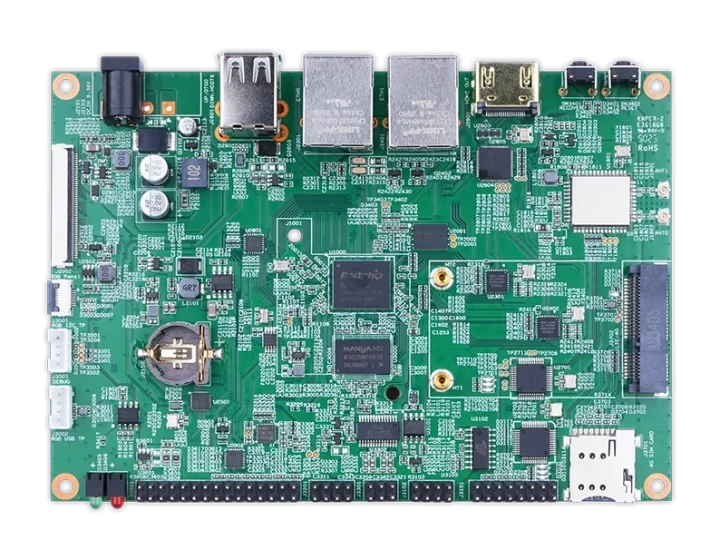

Geniatech DB3506 : บอร์ดพัฒนาและบอร์ด SBC ขนาด 3.5 นิ้วที่ใช้ Rockchip RK3506 สำหรับงานอุตสาหกรรม

Geniatech DB3506 เป็นบอร์ดพัฒนาและบอร์ด SBC ขนาด 3.5 นิ้ว แบบครบฟังก์ชันที่ออกแบบมาสำหรับงานระบบควบคุมอุตสาหกรรม, Human–Machine Interface (HMI), IoT Gateway และแอปพลิเคชัน Embedded อื่น ๆ

บอร์ดนี้ใช้ชิป SoC Rockchip RK3506 แบบ 3 คอร์ Arm Cortex-A7 พร้อมหน่วยความจำ LPDDR3 ขนาด 256MB ถึง 1GB และ NAND flash ขนาด 256MB หรือ 512MB รองรับเอาต์พุตจอแสดงผลทั้ง HDMI และ RGB touchscreen, พอร์ต Fast Ethernet คู่, Wi-Fi แบบ Dual-band และ Bluetooth 5.0, รองรับ 4G LTE (ออปชัน) ผ่าน mini PCIe, พอร์ต USB 2.0 จำนวน 2 พอร์ต และคอนเนกเตอร์จำนวนมากสำหรับ CAN bus, RS-232/RS-485, Audio, GPIO และอื่น ๆ

สเปคของ Geniatech DB3506 :

• SoC – Rockchip RK3506
  • CPU
    • 3x Arm Cortex-A7 cores
    • Arm Cortex-M0 real-time core
  • GPU – GPU แบบ 2D เท่านั้น พร้อมฮาร์ดแวร์เร่งการประมวลผลกราฟิก 2D
  • ไม่มี VPU และไม่มี NPU
• หน่วยความจำระบบ  – LPDDR3 ขนาด 512MB (มีตัวเลือก 256MB หรือ 1GB)
• สตอเรจ NAND Flash ขนาด 256MB (มีตัวเลือก 512MB)
• เอาต์พุตวิดีโอ
  • HDMI
  • อินเทอร์เฟซจอ RGB ผ่าน FPC 50 พิน รองรับความละเอียดสูงสุด 1280 × 1280 @ 60fps และอินเทอร์เฟซทัชสกรีนผ่าน I2C (FPC 8 พิน) และ USB (FPC 4 พิน)
• เสียง – 2x คอนเนกเตอร์ Audio แบบ 3 พิน
• เครือข่าย
  • 2x Fast Ethernet 10/100Mbps แบบ RJ45
  • Wi-Fi แบบ Dual-band และ Bluetooth 5.0 พร้อมคอนเนกเตอร์เสาอากาศ IPEX จำนวน 2 จุด
  • รองรับการเชื่อมต่อ 4G LTE (ออปชัน) ผ่านช่อง mini PCIe และ micro SIM
• USB – 2x พอร์ต USB 2.0 Type-A
• พอร์ต Serial
  • 4x UART ผ่าน header 16 พิน
  • RS-232 / RS-485 ผ่านheader 8 พิน
  • 2x CAN bus ผ่าน header 8 พิน
  • GPIO header จำนวน 30 พิน
• การดีบัก – debug header แบบ 4 พิน
• อื่น ๆ
  • ปุ่ม Reboot และ Recovery
  • 2x LED แสดงสถานะ (Power และ System Status)
  • ช่องใส่แบตเตอรี่ RTC แบบ CR2032
• แหล่งจ่ายไฟ – 12V / 1.5A ผ่าน DC Jack ขนาด 5.5/2.1 มม. หรือ Phoenix terminal แบบล็อกได้ 2 พิน
• ขนาด – 146 × 102 มม. (SBC ขนาด 3.5 นิ้ว)
• น้ำหนัก – 105 กรัม
• ช่วงอุณหภูมิ
  • ขณะใช้งาน – เกรด Commercial: 0°C ถึง +60°C, เกรด Industrial: -40°C ถึง +85°C
  • ขณะจัดเก็บ – เกรด Commercial: -20°C ถึง +70°C, เกรด Industrial: -40°C ถึง +105°C

Geniatech รองรับระบบปฏิบัติการ Linux ผ่าน Yocto Project และ Buildroot แต่เอกสารสาธารณะที่เปิดเผยในปัจจุบันยังมีค่อนข้างจำกัด โดยมีเพียง datasheet ซึ่งเน้นรายละเอียดด้านฮาร์ดแวร์ เช่น แผนผังขา (pinout) ของคอนเนกเตอร์ต่าง ๆ เป็นหลัก คาดว่า Geniatech จะใช้ Rockchip SDK อย่างเป็นทางการในการพัฒนา หมายเหตุเพิ่มเติม: Rockchip RK3506 ได้รับการสนับสนุนเพิ่มเติมใน Linux 6.19 kernel ที่เพิ่งเปิดตัว โดยมีการเพิ่มไดรเวอร์สำหรับ I2C, pinctrl, clock, MIPI DSI PHY และ Ethernet

Geniatech DB3506 จะไม่ใช่บอร์ดพัฒนา RK3506 ตัวแรกในตลาด แต่ผู้ผลิตรายอื่นส่วนใหญ่มักเน้นไปที่บอร์ดขนาดเล็กและราคาประหยัด เช่น ArmSoM CM1 (โมดูลและ SBC), Luckfox Lyra Zero W Pi (SBC ขนาด Pi Zero), Banana Pi BPI-Forge1 (SBC อุตสาหกรรมขนาดเท่าบัตรเครดิต) และอื่นๆ คู่แข่งที่ใกล้เคียงที่สุดของ Geniatech DB3506 น่าจะเป็น Forlink OK3506J-C SBC ซึ่งมีฟีเจอร์คล้ายกันหลายประการ แต่แตกต่างกันตรงที่ใช้ MIPI DSI แทน HDMI

Geniatech ยังไม่ได้เปิดเผยข้อมูลราคา แต่ระบุว่า DB3506 พร้อมวางจำหน่ายแล้วทั่วโลก และสามารถขอเอกสารทางเทคนิค, datasheet และซอฟต์แวร์แพ็กเกจได้จากบริษัทโดยตรง สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าเว็บไซต์ผลิตภัณฑ์ และข่าวประชาสัมพันธ์ของบริษัท

แปลจากบทความภาษาอังกฤษ : Geniatech DB3506 is a full-featured Rockchip RK3506 development board and 3.5-inch industrial SBC
