Luckfox Lume : บอร์ด SBC ขนาดเล็กที่ใช้ Allwinner T153 พร้อม Dual GbE, PoE, GPIO และ MIPI สำหรับงาน HMI อุตสาหกรรม

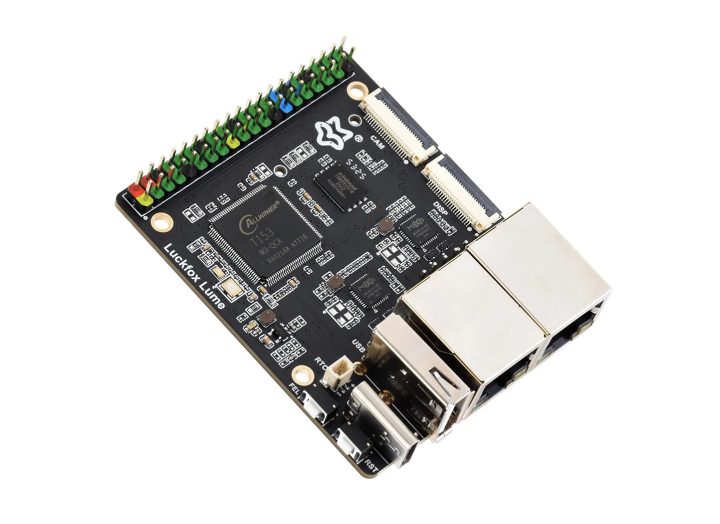

Luckfox Lume เป็นบอร์ดคอมพิวเตอร์อุตสาหกรรมขนาดกะทัดรัด (SBC) ที่ใช้ชิป Allwinner T153 quad-core Cortex-A7 พร้อมคอร์ RISC-V สำหรับงานประหยัดพลังงาน มาพร้อมหน่วยความจำ DDR3 128MB, SPI NAND flash 256MB รวมถึงพอร์ต Gigabit Ethernet แบบคู่

บอร์ดยังมีช่องใส่ microSD, พอร์ต USB 2.0 Type-A, พอร์ต USB Type-C, คอนเนกเตอร์ MIPI DSI และ CSI และ GPIO header 40 พิน เหมาะสำหรับการใช้งานด้าน HMI ที่หลากหลาย โดยค่าเริ่มต้นใช้ไฟผ่าน USB-C และยังมีรุ่นที่รองรับ PoE ให้เลือกใช้งานด้วย

สเปค Luckfox Lume :

• SoC – Allwinner T153 M3-QCX
  • CPU
    • 4x Arm Cortex-A7 cores @ สูงสุด 1.6GHz
    • XuanTie E907 RISC-V core @ สูงสุด 600MHz
  • GPU – รองรับเฉพาะกราฟิก 2D
  • ไม่มี VPU และ NPU
  • หน่วยความจำระบบ – DDR3 ขนาด 128MB ติดตั้งบนบอร์ด (ข้อมูลอาจมีการเปลี่ยนแปลง)
• สตอเรจ
  • SPI NAND Flash ขนาด 256MB (Winbond 25N02KVZEIR)
  • ช่องใส่การ์ด MicroSD
• อินเทอร์เฟซจอแสดงผล – MIPI DSI แบบ 4 เลน
• อินเทอร์เฟซกล้อง – MIPI CSI แบบ 2 เลน
• เครือข่าย – 2x พอร์ต Gigabit Ethernet (RJ45) ผ่านชิป Maxio MAE0621A-Q3C โดยหนึ่งพอร์ตรองรับ PoE (ออปชัน)
• USB
  • พอร์ต USB 2.0 Type-C
  • พอร์ต USB 2.0 Type-A

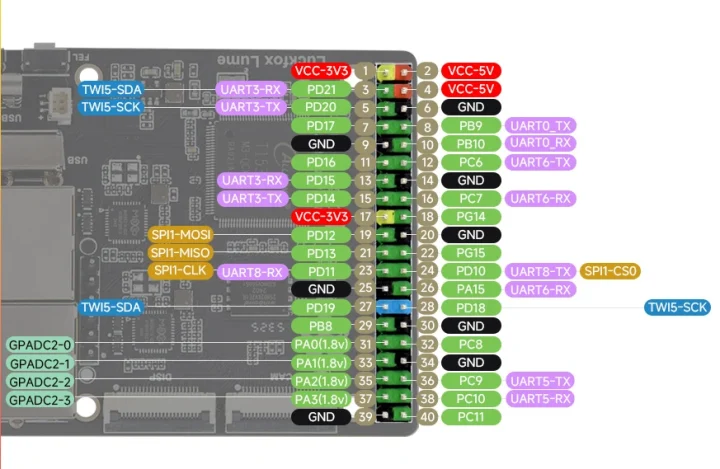

• การขยาย – GPIO header 40 พิน พร้อม 6x UART, 2x I2C, 1x SPI, 4x ADC, 5V, 3.3V และ GND
• อื่น ๆ
  • ปุ่ม Reset และ FEL
  • ไฟ LED แสดงสถานะ 2 สี
  • Header 2 พินสำหรับแบตเตอรี่ RTC
• แหล่งจ่ายไฟ
  • 5V ผ่านพอร์ต USB-C
  • รองรับ PoE (ออปชัน)
• ขนาดบอร์ด – 68 x 55 มม.

มีเอกสารบางส่วนสำหรับเริ่มต้นสร้างอิมเมจ Linux ด้วย Buildroot แต่ Wiki ในขณะนี้มีให้ใช้งานเฉพาะภาษาจีนเท่านั้น และขั้นตอนต่าง ๆ ยังอ้างอิงเครื่องมือบน Windows เป็นหลัก เช่น Allwinner Phoenix Suite

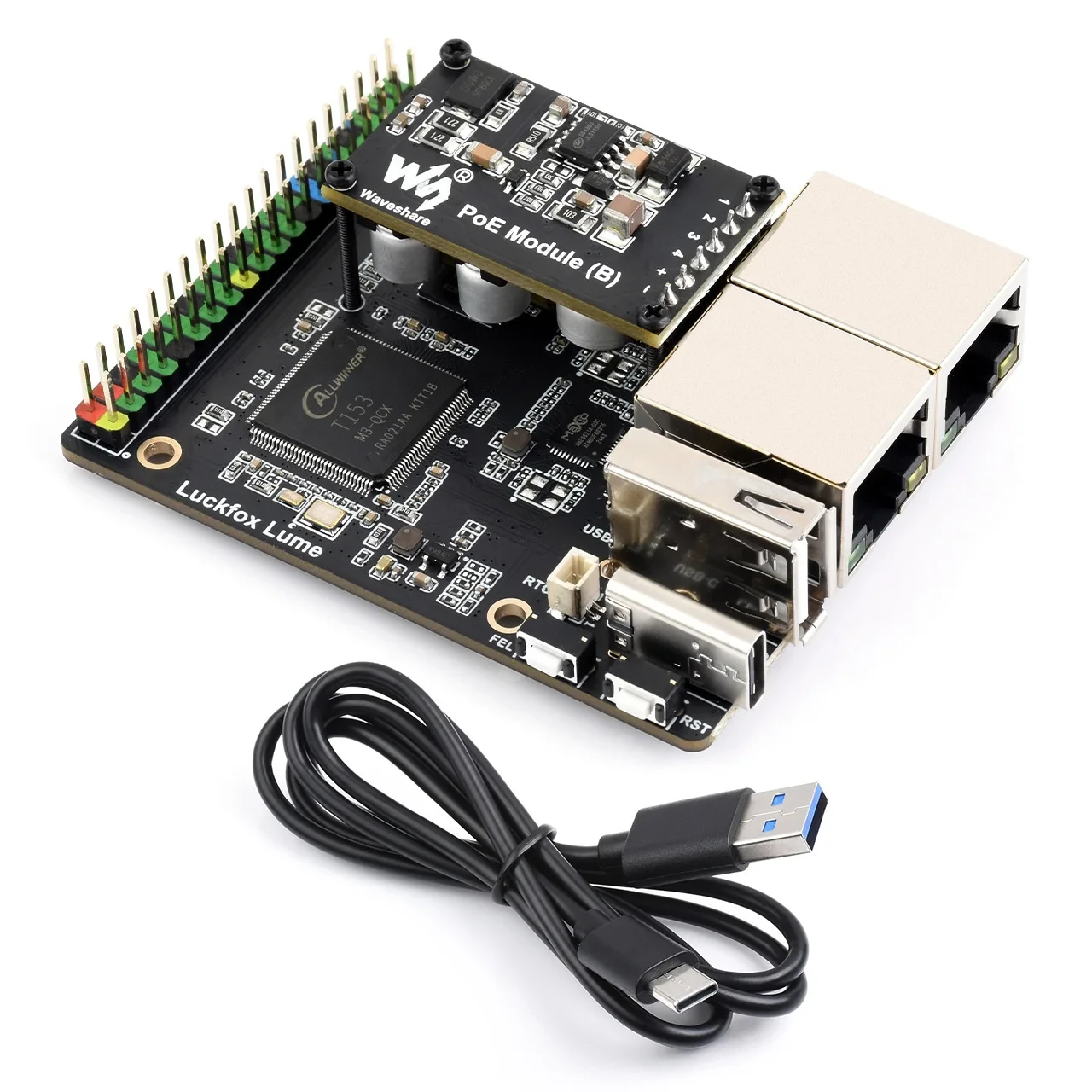

การรองรับ PoE แบบออปชันถูกนำมาใช้งานผ่านโมดูล Waveshare PoE Module (B) ซึ่งยังไม่พบรายละเอียดเชิงลึกมากนัก แต่คาดว่าสามารถจ่ายพลังงานได้เพียงพอสำหรับบอร์ดและอุปกรณ์เสริม เช่น หน้าจอสัมผัสและโมดูลกล้อง

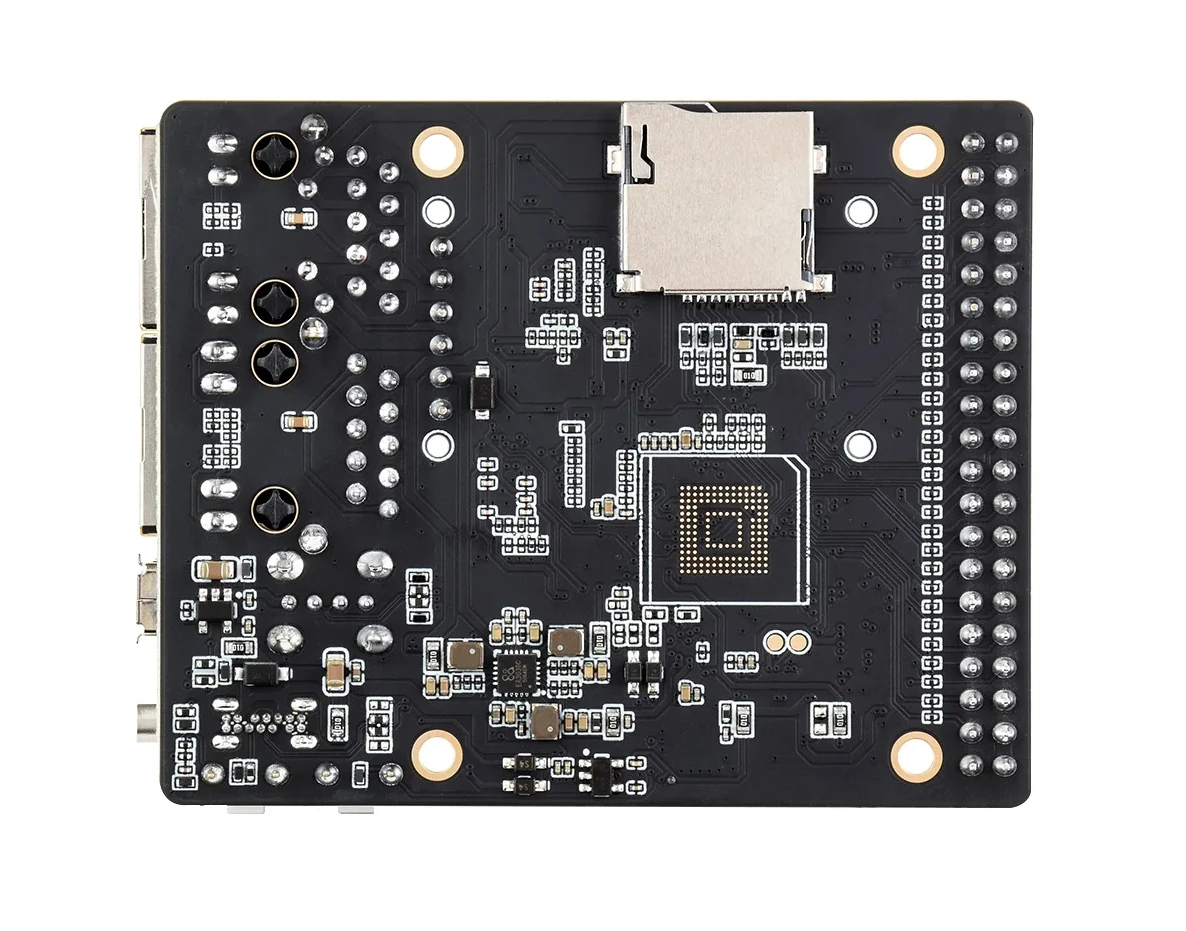

ในตอนแรกเราค่อนข้างสับสนกับหน่วยความจำ DDR3 ขนาด 128MB เนื่องจากไม่พบชิปหน่วยความจำบนบอร์ด Lume เลย ขณะที่โมดูล Forlinx FET153-S system-on-moduleForlinx FET153-S system-on-module แสดงให้เห็นชัดว่ามีทั้งชิปหน่วยความจำและสตอเรจแยกต่างหากร่วมกับ SoC Allwinner T153 ดังนั้นจึงคาดว่า Allwinner T153 M3-QSX น่าจะเป็นแพ็กเกจแบบ System-on-Package (SiP) ที่รวมหน่วยความจำ DDR3 ขนาด 128MB ไว้ภายในตัวชิป ขณะที่ Allwinner T153 MX-BCX ซึ่งใช้ในโมดูลของ Forlinx จะต้องพึ่งพาหน่วยความจำภายนอกเพื่อให้ได้ความจุที่มากกว่า

บอร์ด Luckfox Lume สามารถหาซื้อได้ในราคา $24.99(~820฿) /$29.99 (~1,000฿) บน AliExpress โดยราคาจะแตกต่างกันตามรุ่นที่รองรับ PoE หรือไม่ ซึ่งน่าแปลกที่รุ่น PoE กลับมีราคาถูกกว่า จึงคาดว่าอาจเกิดความสับสนในการตั้งราคาของทั้งสองรุ่น และน่าจะมีการปรับแก้ในภายหลัง นอกจากนี้ยังสามารถพบทั้งสองรุ่นได้บนร้าน Waveshare shop ราคา $20.99(~700฿)/$25.99(~860฿) อีกด้วย
