Boardcon เปิดตัว PICOT536 SoM และ EMT536 SBC ที่ใช้ชิป Edge AI รุ่น Allwinner T536

เมื่อเดือนเมษายนปีที่แล้ว Allwinner ได้เปิดตัวชิป SoC รุ่น T536 และนับตั้งแต่นั้นมา เราได้เห็นทั้ง MYiR Tech และ Forlinx นำเสนอโมดูล SoM และบอร์ด SBC ที่ใช้ชิปดังกล่าว ล่าสุด Boardcon ก็ได้เข้าร่วมด้วย โดยได้เปิดตัวโมดูล PICOT536 (SoM) และ บอร์ด EMT536 SBC สำหรับงานด้าน HMI อุตสาหกรรม, machine vision, หุ่นยนต์ และแอปพลิเคชัน edge computing อื่น ๆ

ชิป Allwinner T536 นั้นมาพร้อมกับซีพียู Arm Cortex-A55 แบบ 4 คอร์, มีโคโปรเซสเซอร์ RISC-V ได้แก่ XuanTie E907 และ E902 รวมถึง NPU ประสิทธิภาพ 2 TOPS สำหรับงาน Edge AI ตัวโมดูลรองรับหน่วยความจำ LPDDR4/LPDDR4X สูงสุด 8GB, eMMC flash สูงสุด 64GB, และมีตัวเลือกโมดูล WiFi 6 และ Bluetooth 5.4 นอกจากนี้ยังใช้คอนเนกเตอร์แบบ MXM ขอบบอร์ด 314 พิน ที่เปิดให้ใช้งานอินเทอร์เฟซ I/O ต่าง ๆ เช่น MIPI DSI และ LVDS, อินพุตกล้อง, อินพุต/เอาต์พุตเสียง, Gigabit Ethernet, PCIe, USB 3.0 และอื่น ๆ อีกมากมาย

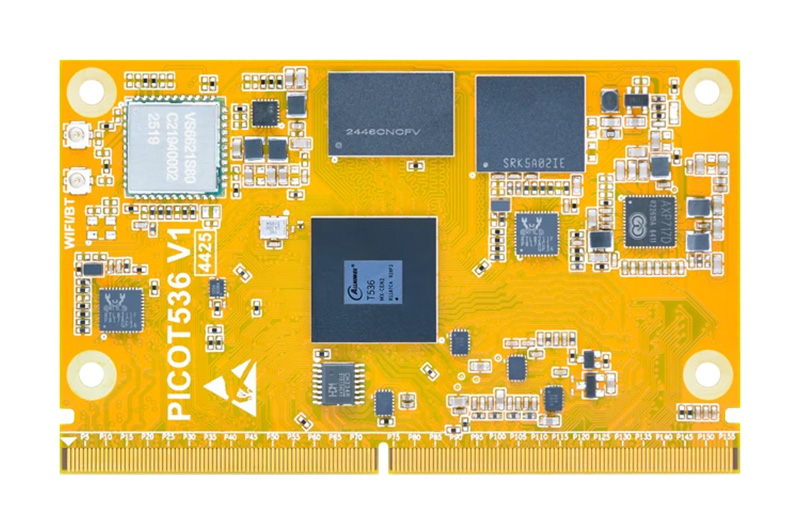

PICOT536 System-on-Module

สเปคของ PICOT536:

SoC – Allwinner T536
- CPU – ซีพียู Arm Cortex-A55 แบบ 4 คอร์ ความเร็วสูงสุด 1.6GHz, พร้อม RISC-V XuanTie E907 สูงสุด 600MHz และ RISC-V XuanTie E902 สูงสุด 200MHz
- VPU – ถอดรหัสวิดีโอสูงสุด 4K (3840 x 2160) @ 15fps (MJPEG) หรือ 1080p @ 60fps (JPEG), เข้ารหัสวิดีโอสูงสุด 4K @ 25fps (H.264)
- NPU – AI accelerator 2 TOPS รองรับ INT8, UINT8 และ INT16
หน่วยความจำ – LPDDR4/LPDDR4X ขนาด 2GB, 4GB หรือ 8GB พร้อม inline ECC
สตอเรจ – eMMC flash ขนาด 8GB, 16GB, 32GB หรือ 64GB
การเชื่อมต่อไร้สาย – ตัวเลือกโมดูล WiFi 6 (802.11a/b/g/n/ac/ax) และ Bluetooth 5.4 ผ่านโมดูล VS6621S80
คอนเนกเตอร์บอร์ดต่อบอร์ด – MXM 3.0 แบบ edge connector จำนวน 314 พิน
- การแสดงผล – LVDS, MIPI DSI
- กล้อง – 2x 4-lane หรือ 4x 2-lane MIPI CSI
- เครือข่าย – 2x EPHY
- USB
  - 4x USB 2.0 Host
  - 1x USB 2.0 OTG
  - 1x USB 3.0/PCIe 2.1 interface
- ขา I/O อื่น ๆ – 11x UART, 2x Debug, SD, 3x PWM, 3x I2C, SPI, Audio I/O, 17x GPADC, 1x LRADC
ขนาด – 82 x 50 มม. (8-layer PCB)
ช่วงอุณหภูมิการทำงาน – เกรด Commercial: 0°C ถึง +70°C; เกรด Industrial: -40°C ถึง +85°C

ด้านซอฟต์แวร์ Boardcon ได้จัดเตรียมสภาพแวดล้อม Buildroot ที่มาพร้อมกับ Linux kernel เวอร์ชัน 5.15.147 และ U-Boot เวอร์ชัน 2023.04 โดยรองรับการบูตจาก eMMC และการดาวน์โหลดเฟิร์มแวร์ผ่าน USB OTG บริษัทแนะนำให้ใช้เครื่องพัฒนาที่รัน Ubuntu 22.04 และมีการจัดเตรียม toolchain สำหรับ cross-compilation รวมถึงเครื่องมือสำหรับดีบัก เช่น SecureCRT, ADB และ PhoenixSuite ซอฟต์แวร์สแต็กยังรวมไดรเวอร์สำหรับ eMMC 5.1, USB, Ethernet, ระบบเสียง, การแสดงผล (LVDS/MIPI) และอินเทอร์เฟซอุตสาหกรรม เช่น CAN, RS485, SPI และ ADC อีกทั้งยังรองรับอุปกรณ์เสริมต่าง ๆ เช่น โมดูล WiFi และ Bluetooth, การเชื่อมต่อ 4G LTE ผ่าน mPCIe และสตอเรจ NVMe SSD อีกด้วย

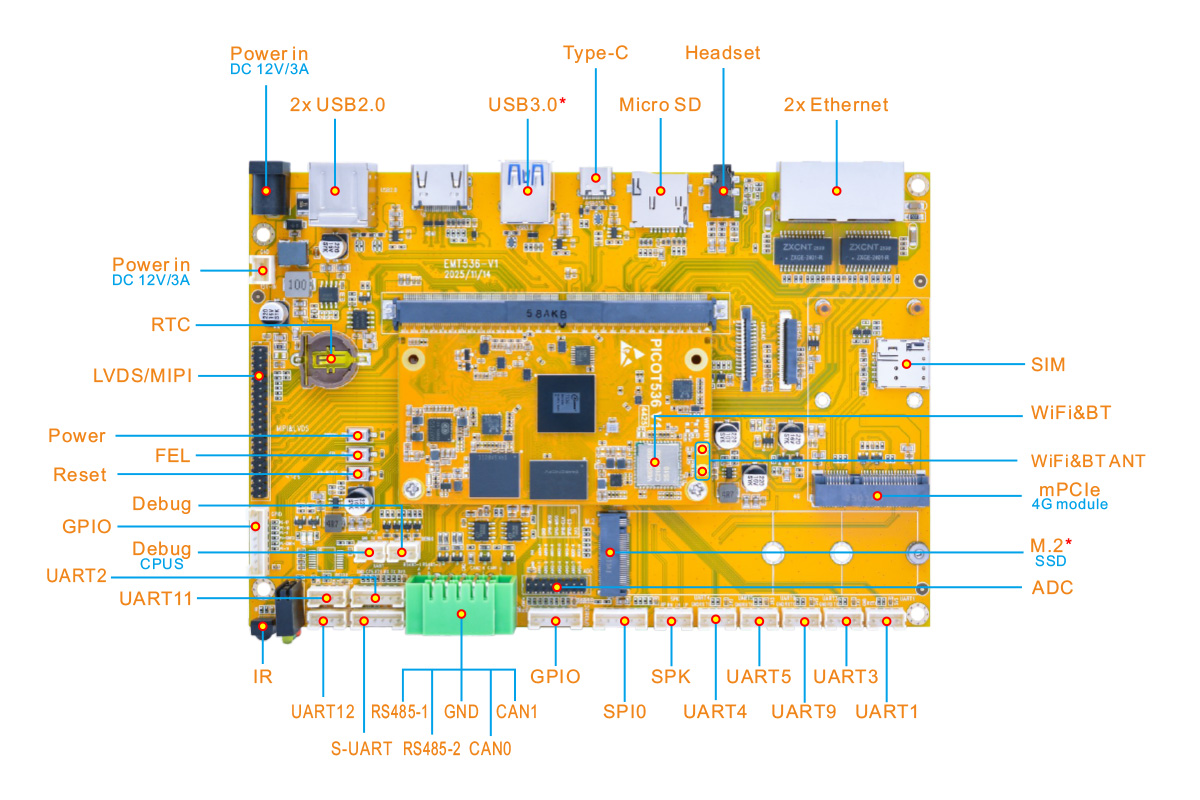

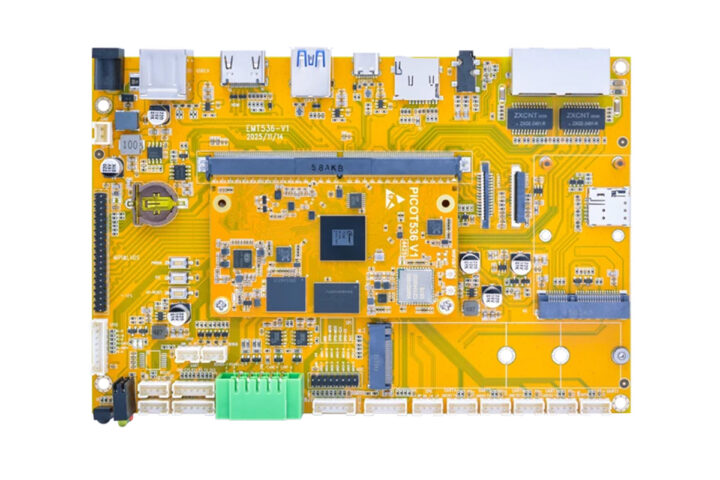

Boardcon EMT536 Development Board

สเปคของ EMT536 :

SoM – Boardcon PICOT536 ตามที่กล่าวไว้ข้างต้น พร้อม Allwinner T536, RAM สูงสุด 8GB และ eMMC flash สูงสุด 64GB
สตอเรจ
- MicroSD card slot
- M.2 socket for NVMe SSDs
การแสดงผล
- LVDS สูงสุด 1920×1080 @ 60fps
- MIPI DSI สูงสุด 1920×1200 @ 45fps
- หมายเหตุ: ใช้งานได้ครั้งละหนึ่งอินเทอร์เฟซเท่านั้น
กล้อง – รองรับเซ็นเซอร์ OV5640
ระบบเสียง
- ช่องหูฟัง 3.5 มม. (อินพุต/เอาต์พุต)
- Header เอาต์พุตลำโพง
เครือข่าย
- 2x พอร์ต Gigabit Ethernet RJ45
- สล็อต mPCIe และช่องใส่ซิมการ์ด สำหรับ 4G LTE (ใช้ร่วมกับ USB 3.0 host)
- WiFi 6 แบบ 1T1R และ Bluetooth 5.4 (ผ่านโมดูล VS6621S80 ที่ใช้ชิป SWT6621)
USB
- 1x USB 3.0 host (ใช้ร่วมกับ mPCIe slot)
- 2x USB 2.0 host
- 1x USB Type-C (สำหรับ OTG / ADB และสามารถสลับเป็นโหมด Host ได้)
Serial – 9x UART header, 2x RS485, 2x CAN bus
การขยาย
- M.2 M-Key socket สำหรับ NVMe SSD ขนาด 2280, 2260 หรือ 2242
- mPCIe slot สำหรับโมดูล 4G LTE
- 2x GPIO headers
- 1x ADC header
การดีบัก – พอร์ต Debug แบบ Serial มาตรฐาน, รองรับ Debug สำหรับ CPU E902
อื่น ๆ
- ปุ่ม Power, Reset และ FEL
- RTC พร้อมแบตเตอรี่แบบเหรียญ (coin cell)
Power – อินพุต 12V/3A ผ่าน DC jack และคอนเนกเตอร์แบบกล่อง
ขนาดบอร์ด – 180 x 120 มม.
ช่วงอุณหภูมิ – 0°C ถึง +70°C

หลังจากตรวจสอบสเปกแล้ว จะเห็นได้ว่าฟีเจอร์บางอย่าง เช่น USB 3.0, อินเทอร์เฟซแสดงผล และ PCIe ถูกออกแบบให้ใช้ร่วมกัน (multiplexed) ซึ่งหมายความว่าสามารถใช้งานได้ทีละอย่างเท่านั้น ลักษณะนี้คล้ายกับบอร์ดรุ่นก่อนหน้าของบริษัท เช่น Boardcon EM3566 Linux SBC แต่รุ่นนั้นจะใช้ชิปจาก Rockchip แทน

สำหรับข้อมูลด้านการวางจำหน่ายและราคา ยังไม่มีการเปิดเผยในขณะนี้ สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าเว็บไซต์ทางการของ Boardcon หน้าผลิตภัณฑ์ ข่าวประชาสัมพันธ์

แปลจากบทความ : Boardcon PICOT536 SoM and EMT536 SBC feature Allwinner T536 Edge AI processor
