จอ HDMI ทรงสี่เหลี่ยม 7.6 นิ้ว ความละเอียด 1200×1200 หรือ 800×800 พร้อมรองรับหน้าจอสัมผัสแบบ Capacitive ผ่าน USB

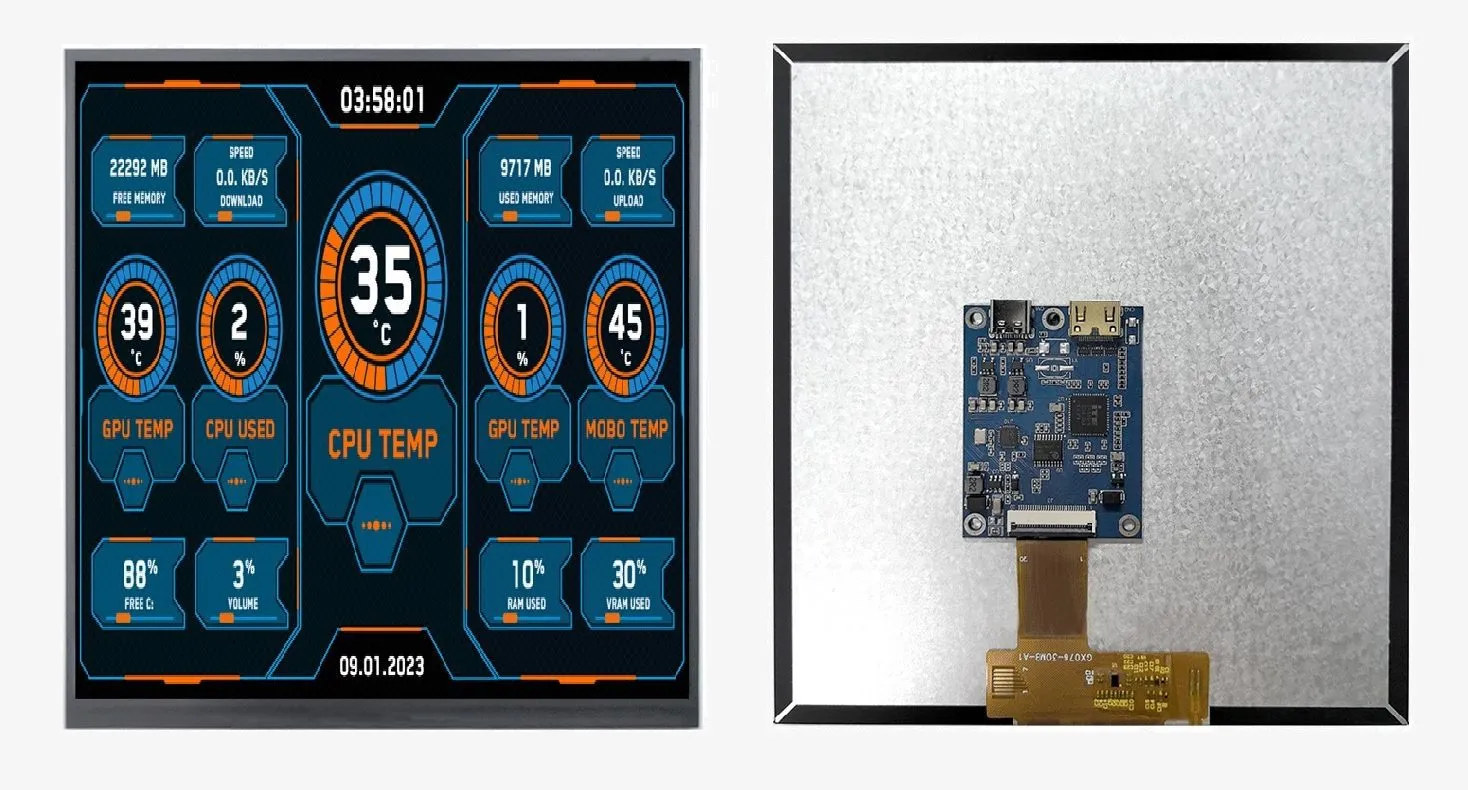

VIEWE UEDX12120076-HMD-RB-A และ UEDX80800076-HMD-RB-A เป็นจอแสดงผลแบบสี่เหลี่ยมจัตุรัสขนาด 7.6 นิ้ว พร้อมอินเทอร์เฟซ HDMI และหน้าจอสัมผัสแบบ Capacitive โดยมีความละเอียดให้เลือก 2 รุ่น ได้แก่ 1200×1200 พิกเซล และ 800×800 พิกเซล ตามลำดับ

ก่อนหน้านี้เราเคยนำเสนอจอแสดงผลแบบสี่เหลี่ยมจัตุรัสขนาด 4 นิ้ว ที่เชื่อมต่อผ่าน HDMI + USB พร้อมระบบสัมผัสความละเอียด 720×720 พิกเซล สำหรับ Raspberry Pi และบอร์ด SBC อื่น ๆ แต่รุ่นใหม่มีทั้งขนาดใหญ่ขึ้นและความละเอียดสูงกว่าเดิม

สเปคของ VIEWE UEDX12120076-HMD-RB-A/UEDX80800076-HMD :

จอแสดงผล
- จอ IPS แบบสี่เหลี่ยมจัตุรัส ขนาด 7.6 นิ้ว พร้อมอินเทอร์เฟซ MIPI DSI
- ความละเอียด
  - UEDX80800076-HMD-RB-A – 800 × 800 พิกเซล
  - UEDX12120076-HMD-RB-A – 1200 × 1200 พิกเซล
- ไดรเวอร์จอแสดงผล
  - UEDX80800076-HMD-RB-A ใช้ชิป ILI9881C
  - UEDX12120076-HMD-RB-A คาดว่าใช้ชิป HX8279
- ความสว่าง – 1,000 cd/㎡
- พื้นที่แสดงผล – 135.36 × 135.36 มม.
หน้าจอสัมผัส – รองรับเป็นอุปกรณ์เสริม แบบ Capacitive รองรับการสัมผัส 5 จุด เชื่อมต่อผ่านพอร์ต USB-C (คาดว่าใช้ชิปควบคุมการสัมผัส FT6336U)
อินพุตวิดีโอ
- Mini HDMI 1.4
- ใช้ชิปบริดจ์ ITE HDMI to MIPI DSI (อ้างอิงจากภาพบอร์ดควบคุมที่เห็นไม่ชัด)
USB – พอร์ต USB-C สำหรับจ่ายไฟและเชื่อมต่อระบบหน้าจอสัมผัส
อื่น ๆ – อายุการใช้งานไฟแบ็กไลต์ LED: 30,000 ชั่วโมง
แหล่งจ่ายไฟ – 5V ผ่านพอร์ต USB-C
ขนาด – 148.24 × 142.56 มม.
น้ำหนัก – 250 กรัม
ช่วงอุณหภูมิขณะใช้งาน – -20°C ถึง 70°Cขณะจัดเก็บ: -30°C ถึง 80°C

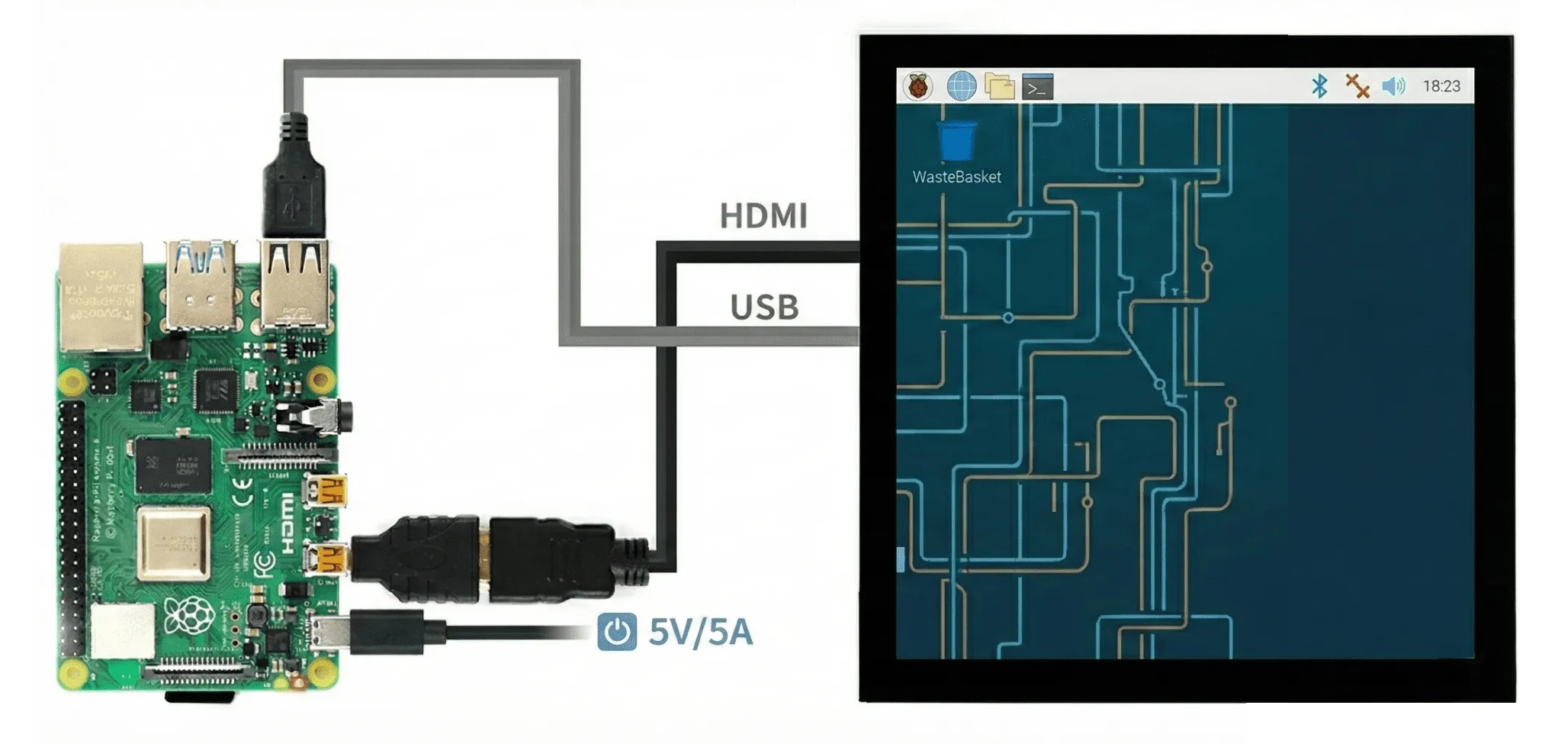

Raspberry Pi 7.6 inch HDMI USB Square Display — จอแสดงผลสี่เหลี่ยมจัตุรัสขนาด 7.6 นิ้ว พร้อม HDMI และ USB เชื่อมต่อกับ Raspberry Pi 4 (ภาพประกอบเท่านั้น)

จอแสดงผลรุ่นนี้สามารถเชื่อมต่อกับอุปกรณ์โฮสต์ทุกชนิดที่มีพอร์ต HDMI สำหรับแสดงผลและพอร์ต USB สำหรับจ่ายไฟหรือใช้งานระบบสัมผัส โดย VIEWE แนะนำการใช้งานร่วมกับ Raspberry Pi, ชุดพัฒนา NVIDIA Jetson หรือคอมพิวเตอร์พีซีที่ใช้เป็นหน้าจอแสดงข้อมูลสถานะผ่านโปรแกรม AIDA64

สำหรับการใช้งานบน Raspberry Pi OS กับจอความละเอียด 800×800 พิกเซล จำเป็นต้องแก้ไขไฟล์ config.txt:

hdmi_force_edid_audio=1
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=7
hdmi_group=2
hdmi_mode=1
hdmi_mode=87
hdmi_drive=2
hdmi_cvt 800 800 60 6 0 0 0

hdmi_force_edid_audio=1

max_usb_current=1

hdmi_force_hotplug=1

config_hdmi_boost=7

hdmi_group=2

hdmi_mode=1

hdmi_mode=87

hdmi_drive=2

hdmi_cvt 800 800 60 6 0 0 0

บริษัทไม่ได้จัดเตรียมไฟล์ config.txt สำหรับจอแสดงผลความละเอียด 1200×1200 พิกเซล แต่คาดว่าการตั้งค่าจะเหมือนกับรุ่น 800×800 พิกเซล ทั้งหมด ยกเว้นบรรทัดสุดท้ายที่ต้องปรับให้ตรงกับความละเอียด 1200×1200 พิกเซล:

hdmi_cvt 1200 1200 60 6 0 0 0

1	hdmi_cvt 1200 1200 60 6 0 0 0

มีเอกสารประกอบให้ดาวน์โหลดบนหน้าผลิตภัณฑ์ แต่พบว่ามีข้อผิดพลาดหลายจุด เช่น ระบุขนาดตัวเครื่องผิด (เป็นขนาดของรุ่น 4 นิ้ว) และคู่มือผู้ใช้แบบ PDF ของรุ่น UEDX12120076-HMD-RB-A ก็ลิงก์ไปยังไฟล์คู่มือของรุ่น 800×800 แทน และอื่นๆ

จอแสดงผลสัมผัสแบบสี่เหลี่ยมจัตุรัสขนาด 7.6 นิ้ว รุ่น UEDX80800076-HMD-RB-A และ UEDX12120076-HMD-RB-A สามารถสั่งซื้อได้ผ่าน AliExpress ในราคา $85.29 (~2,900฿) และ $131.78 (~4,400฿) ราคานี้ไม่รวมภาษีและค่าจัดส่ง นอกจากนี้ยังมีจำหน่ายผ่านหน้าผลิตภัณฑ์ของ VIEWE อีกด้วย

แปลจากบทความ : 7.6-inch square HDMI displays with USB capacitive touchscreen offered at 1200×1200 or 800×800 resolution
