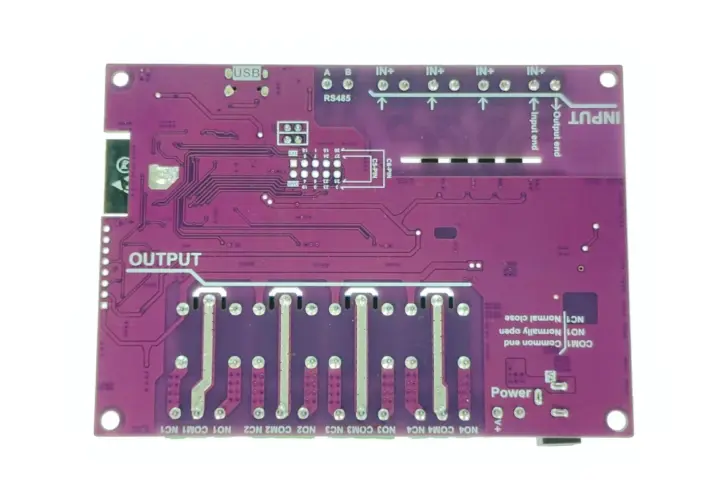

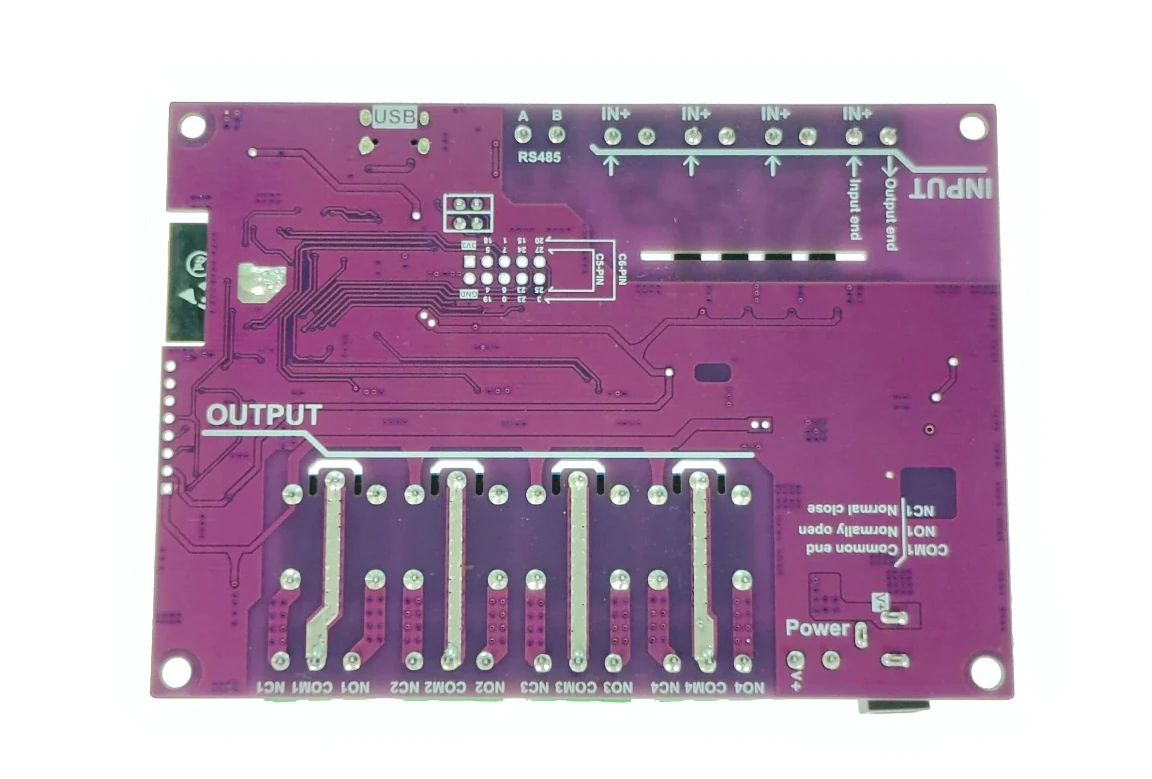

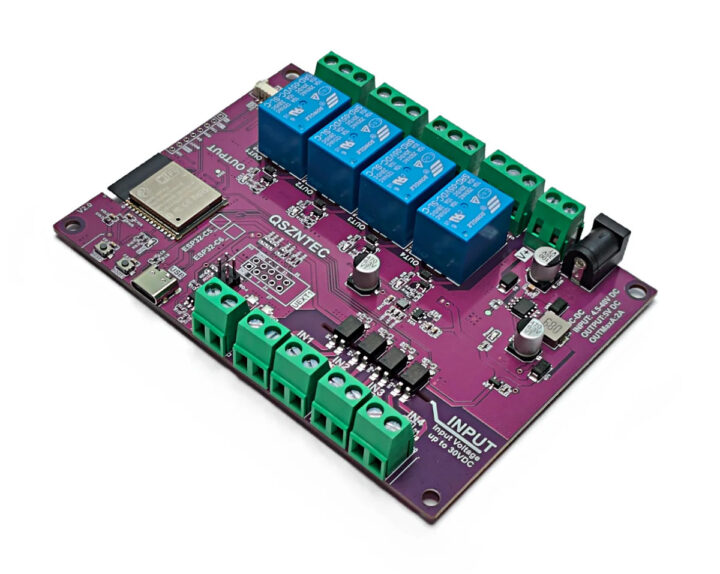

Maker Go ESP32-C5-EVB บอร์ดที่มาพร้อม อินเทอร์เฟซ RS-485, รีเลย์ 4 ช่อง และอินพุตแบบ opto-isolated 4 ช่อง

Maker Go ESP32-C5-EVB เป็นบอร์ดพัฒนา ESP32-C5 ที่มาพร้อมรีเลย์ 4 ช่อง, อินพุตแบบ Opto-isolated 4 ช่อง, การสื่อสารผ่าน RS-485 และรองรับการเชื่อมต่อ Wi-Fi 6, Bluetooth Low Energy 5.0 รวมถึง Thread/Zigbee

บอร์ดรุ่นนี้เป็นอีกเวอร์ชันหนึ่งของ Maker Go ESP32-C6-EVB ที่เปิดตัวในปี 2024 โดยเปลี่ยนจากโมดูล ESP32-C6 มาใช้ ESP32-C5 และเปลี่ยนจาก GPIO header แบบ Pin Header เป็น Terminal block สำหรับการสื่อสาร RS-485 แทน Maker Go ESP32-C6-EVB เดิมได้รับการออกแบบโดยอ้างอิงจาก Olimex ESP32-C6-EVB เป็นหลัก ขณะที่ Olimex ได้เปิดตัว ESP32-C5-EVB ของตัวเองแล้วเช่นกัน แต่ใช้การออกแบบรีเลย์แบบ 2 ช่อง

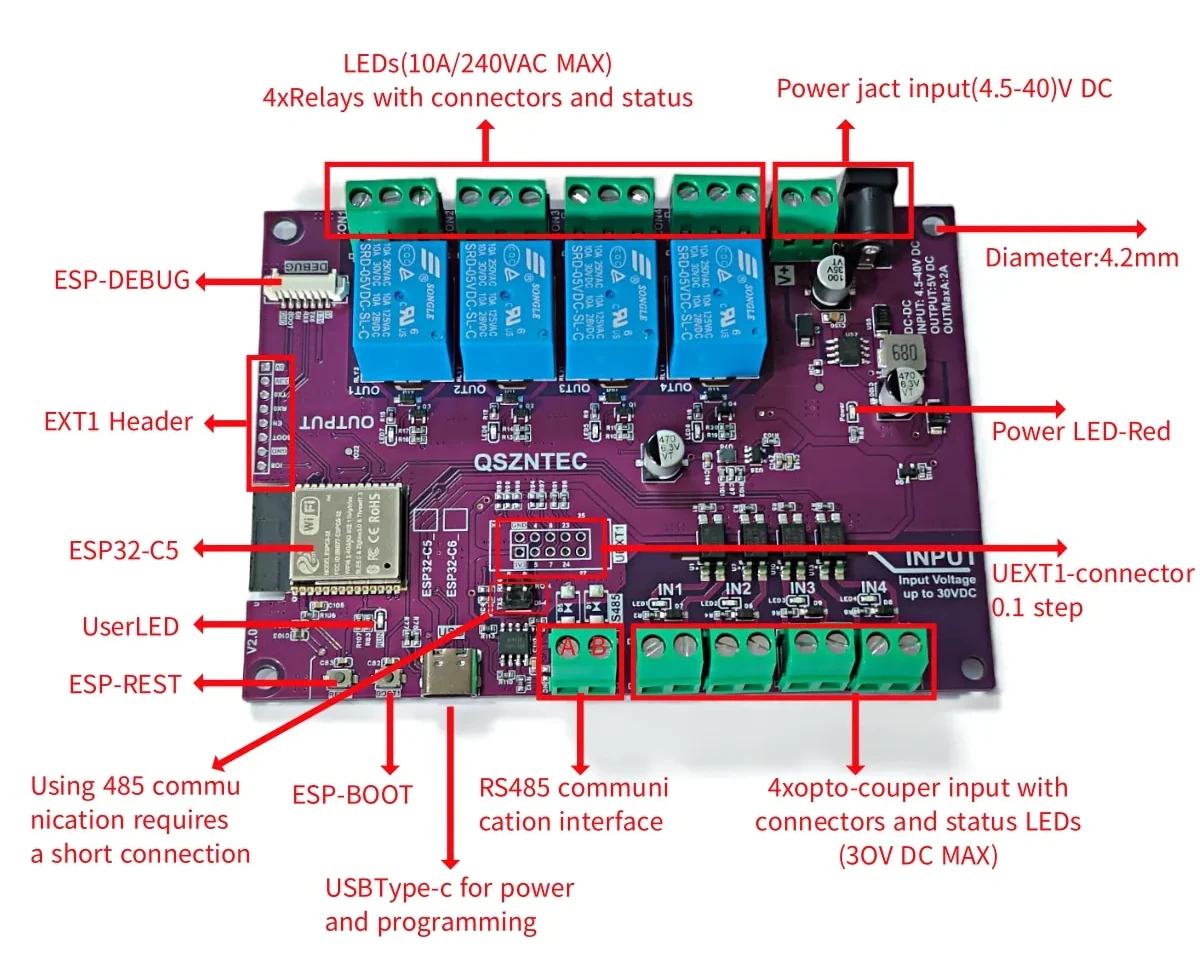

สเปคของ Maker Go ESP32-C5-EVB:

โมดูลไร้สาย – DOIT ESPC5-32
- SoC – Espressif Systems ESP32-C5
  - CPU
    - ซีพียู RISC-V แบบ 32 บิต คอร์เดียว ความเร็วสูงสุด 240 MHz
    - คอร์ RISC-V พลังงานต่ำ ความเร็ว 40 MHz ทำหน้าที่เป็นหน่วยประมวลผลหลักสำหรับงานที่ต้องการประหยัดพลังงาน
  - หน่วยความจำ – SRAM บนชิป 384 KB รองรับการเพิ่ม PSRAM ภายนอก
  - ที่เก็บข้อมูล – ROM ขนาด 320 KB รองรับหน่วยความจำแฟลชภายนอก
  - การเชื่อมต่อ
    - Wi-Fi 6 (802.11ax) แบบ Dual-band รองรับย่านความถี่ 2.4 GHz และ 5 GHz พร้อมรองรับมาตรฐาน 802.11b/g/n (Wi-Fi 4) เพื่อความเข้ากันได้กับอุปกรณ์รุ่นเก่า
    - Bluetooth 5.0 Low Energy (LE)
    - วิทยุ IEEE 802.15.4 รองรับ Zigbee 3.0, Thread 1.3 และ Matter
- ที่เก็บข้อมูล – SPI Flash 4 MB
- สายอากาศแบบ PCB Antenna
USB – พอร์ต USB Type-C สำหรับโปรแกรมเฟิร์มแวร์และดีบักผ่าน JTAG
อินพุต/เอาต์พุต และการขยาย
- 4x รีเลย์รองรับ 10A / 240VAC พร้อมเทอร์มินัลบล็อก 3 ขา
- 4x อินพุตแบบ Opto-isolated รองรับแรงดันไฟฟ้ากระแสตรงสูงสุด 30VDC
- RS485 Terminal block
- 2x คอนเนกเตอร์ UEXT
การดีบักและโปรแกรม – คอนเนกเตอร์ ESP-DEBUG รองรับการใช้งานร่วมกับ ESP-PROG
คุณสมบัติอื่น ๆ
- ปุ่ม Reset และปุ่ม User
- ไฟแสดงสถานะ User LED
แหล่งจ่ายไฟ – รองรับแรงดันไฟ 4.5 – 40V DC ผ่านแจ็ค DC หรือ Terminal block 2 ขา
ขนาด – 122 × 87 มม.

บริษัทมีเอกสาร PDF แผนผังวงจร (Schematics) และตัวอย่างโค้ด Arduino Sketch สำหรับการใช้งาน RS-485, รีเลย์ และอินพุตแบบออปโตไอโซเลต เผยแพร่ไว้บน Wiki ของ ICBBuy โดยบอร์ดรุ่นนี้ยังมีชื่อเรียกว่า ESP32-C5-EVBPlus อีกด้วย

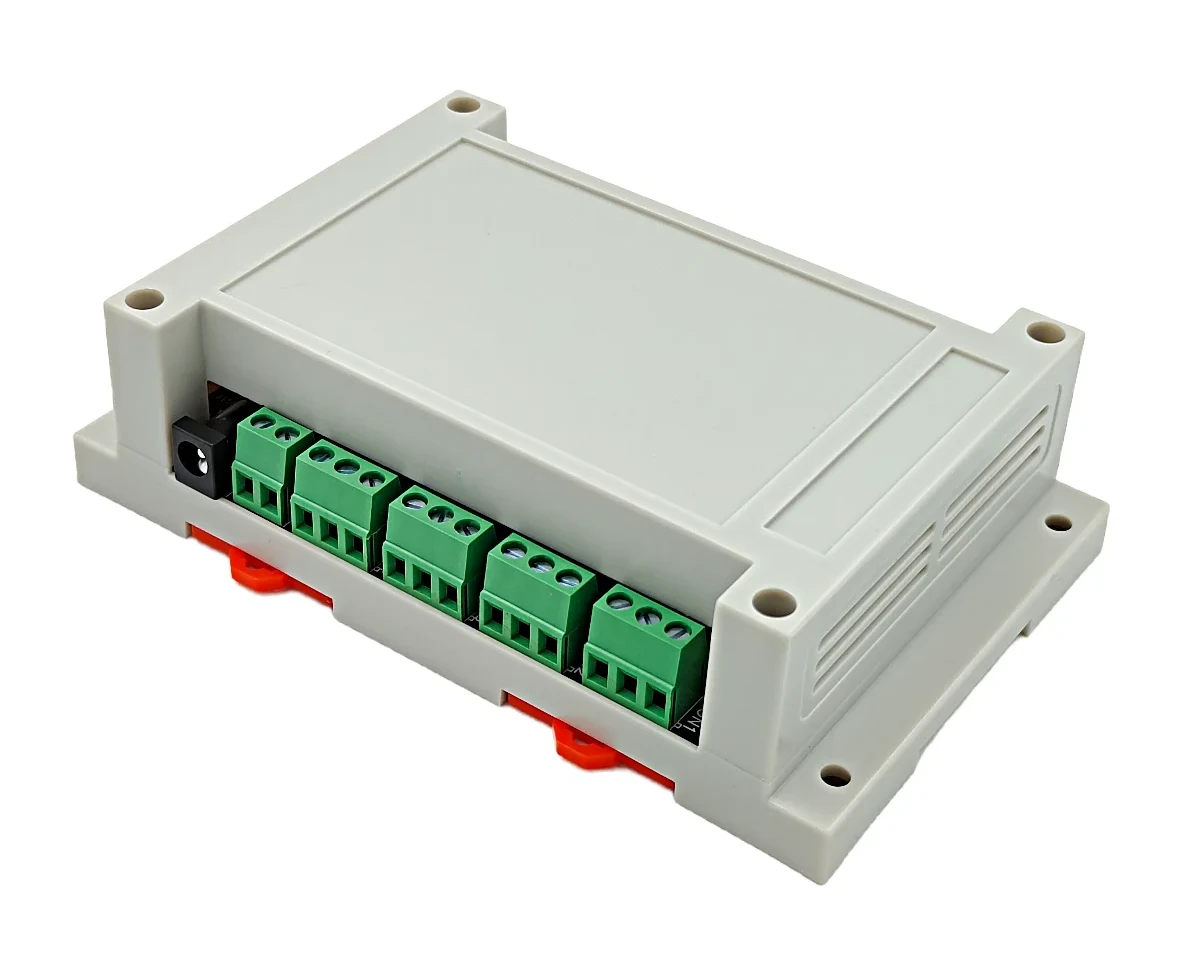

นอกจากนี้ยังมีตัวเลือก กล่อง/เคสสำหรับติดตั้งบนราง DIN จำหน่ายร่วมกับบอร์ด โดยลักษณะของเคสดูเหมือนว่าจะเป็นรุ่นเดียวกับที่ใช้กับบอร์ด ESP32-C6-EVB รุ่นก่อนหน้า

เราพบ Maker Go ESP32-C5-EVB ครั้งแรกบนAliExpress ในราคา $21.15 (~700฿) แต่ราคาดังกล่าวเป็นเฉพาะตัวบอร์ดเท่านั้น โดยบริษัทจำหน่าย กล่อง DIN Rail Enclosure แยกต่างหากในราคา $7.12 (~240฿) อีกทางเลือกหนึ่งคือ สามารถหาซื้อบอร์ดรุ่นนี้รวมถึงชุด บอร์ดพร้อมกล่อง (Board + Shell Combo) ได้บน Tindie โดยมีราคาอยู่ที่ $14.95 (~500฿) สำหรับตัวบอร์ด และ $20.95(~700฿) สำหรับชุดบอร์ดพร้อมกล่อง

แปลจากบทความ : Maker Go ESP32-C5-EVB board features RS-485 interface, four relays, four opto-isolated inputs
