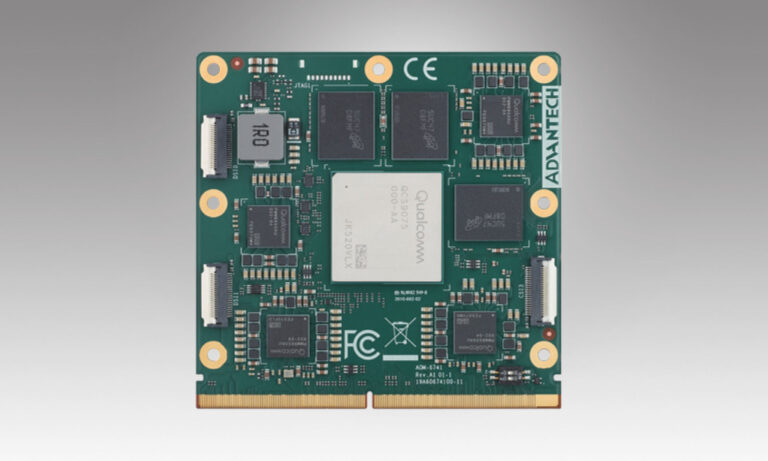

Advantech AOM-6741 : โมดูล AI Vision แบบ SMARC มาพร้อม Qualcomm IQ-9075 สูงสุด 100 TOPS และ LPDDR5 สูงสุด 36GB

Advantech AOM-6741 เป็นโมดูลขนาด SMARC 2.2 Full Size ที่ใช้ SoC แบบ octa-core Qualcomm Dragonwing IQ-9075 ให้ประสิทธิภาพด้าน AI สูงสุด 100 TOPS (INT8) รองรับหน่วยความจำ LPDDR5 สูงสุด 36GB และสตอเรจ UFS ขนาด 128GB

โมดูลนี้ยังมีคอนเนกเตอร์ MIPI DSI จำนวน 2 ช่อง และอย่างน้อย 1 คอนเนกเตอร์ MIPI CSI พร้อมนำ I/O ทั้งหมดออกผ่าน edge connector มาตรฐาน 314-pin MXM 3.0 ซึ่งประกอบด้วยอินเทอร์เฟซ DisplayPort 4 ช่อง, 2.5GbE แบบคู่, USB 3.2 Gen2 จำนวน 2 ช่อง, PCIe Gen3 x2 และ x4 รวมถึงอินเทอร์เฟซอื่น ๆ โดยรองรับกล้องพร้อมกันสูงสุด 16 ตัว ทำให้ AOM-6741 มุ่งเน้นไปที่งานด้าน Vision Intelligence ระดับอุตสาหกรรม

สเปคของ Advantech AOM-6741:

SoC – Qualcomm DragonWing IQ-9075
- CPU
  - Octa-core Kryo Gen 6 ซึ่งใช้พื้นฐานจาก Cortex-A78C ความเร็วสูงสุด 3.2GHz
    (ตามข้อมูลของ Advantech ซึ่งขัดแย้งกับประกาศก่อนหน้าที่ระบุความเร็วสูงสุด 2.36GHz)
  - Quad-core Cortex-R52 สำหรับงานเรียลไทม์ ความเร็วสูงสุด 1.85GHz
- GPU – Adreno 663 สูงสุด 1.2 TFLOPS FP32 พร้อม Secure GPU Compute รวมรับ Vulkan 1.2, OpenGL ES 3.2, OpenCL 2.0 FP และ Adreno NN Direct
- VPU – Adreno VPU 765
  - การถอดรหัสวิดีโอ:
    - AV1 / HEVC / H.265 / H.264 / VP9 / MPEG-2
    - 1x 8Kp60 / 2x 8Kp30 / 4x 4Kp60 / 8x 4Kp30 / 16x 1080p60 / 32x 1080p30
  - การเข้ารหัสวิดีโอ:
    - H.264 / H.265 / HEIF / HEIC
    - 2x 4Kp60 / 4x 4Kp30 / 8x 1080p60 / 16x 1080p30
  - รองรับการเข้ารหัส 2x 4Kp60 พร้อมถอดรหัส 2x 4Kp60 ไปพร้อมกัน
- AI Accelerator
  - Hexagon Tensor Processor (HTP) พร้อม Quad HVX และ Dual HMX
  - ประสิทธิภาพสูงสุด 100 TOPS (Dense) หรือ 200 TOPS (Sparse)
  - รองรับเฟรมเวิร์ก Deep Learning เช่น TensorFlow, PyTorch, ONNX, Paddle, Caffe, DarkNet และอื่นๆ
หน่วยความจำระบบ – LPDDR5 สูงสุด 36GB ที่ความเร็ว 8400 MT/s
ที่เก็บข้อมูล – UFS Flash ขนาด 128GB
อินเทอร์เฟซจอแสดงผล – 2× คอนเนกเตอร์ MIPI DSI แบบ 4-lane สูงสุด 4Kp30
อินเทอร์เฟซกล้อง – 1× คอนเนกเตอร์ MIPI-CSI
MXM 3.0 edge connector จำนวน 314 พิน
- เอาต์พุตวิดีโอ
  - 4× DisplayPort สูงสุด 4Kp60
  - 2× อินเทอร์เฟซ MIPI DSI แบบ 4-lane (น่าจะใช้ร่วมกับคอนเนกเตอร์บนตัวโมดูล)
- อินเทอร์เฟซกล้อง – 4× MIPI-CSI แบบ 4-lane (น่าจะใช้ร่วมกับคอนเนกเตอร์บนตัวโมดูล)
- เสียง – 2× I2S
- เครือข่าย – 2× อินเทอร์เฟซ Ethernet 2.5Gbps
- USB – 2× USB 3.2 Gen2 และ 3× USB 2.0
- Serial
  - 2× UART แบบ 4-wire และ 2× UART แบบ 2-wire
  - 8x CAN-FD
- PCIe – 1x PCIe 3.0 x4 และ 1x PCIe 3.0 x2
- I/O Low-speed – 14x GPIO, 1x SPI, 3x I2C
ความปลอดภัย – Qualcomm Trusted Execution Environment (TEE) v5.3
อื่นๆ – RTC (EPSON RX-8900CE-UB)
แหล่งจ่ายไฟ
- แรงดันไฟฟ้า – 5V + 12V ผ่านคอนเนกเตอร์บนบอร์ด
- การใช้พลังงาน – TDP 25W/50W
ขนาด – 82 x 80 มม. (AOM 1.0, อ้างอิงฟอร์มแฟกเตอร์ SMARC))
ช่วงอุณหภูมิ – -25 ถึง 70°C (ไม่มีการลดประสิทธิภาพการทำงาน)
ความชื้น – 5-95% ความชื้นสัมพัทธ์ แบบไม่เกิดการควบแน่น
การรับรอง – CE/FCC Class B

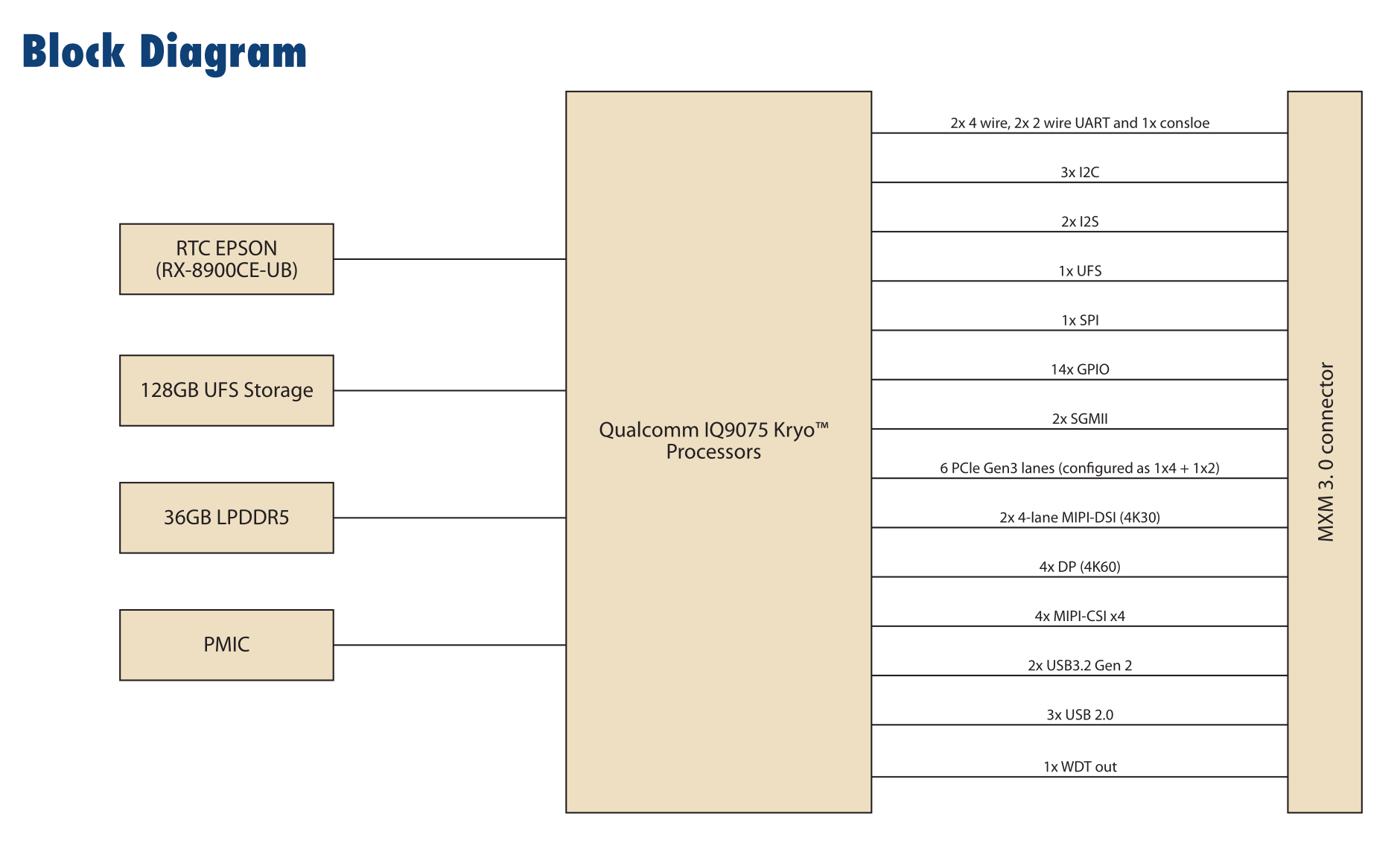

Qualcomm IQ-9075 SMARC SoM block diagram — บล็อกไดอะแกรมยังมีข้อมูลที่ไม่ตรงกัน

ภาพถ่าย, บล็อกไดอะแกรม และข้อมูลสเปคของ AOM-6741 มีรายละเอียดบางส่วนที่ค่อนข้างสับสนและไม่ตรงกันทั้งหมด ตัวอย่างเช่น คอนเนกเตอร์ MIPI ที่เห็นอย่างชัดเจนในภาพถ่ายหรือภาพประกอบด้านบนของบทความ ไม่ปรากฏในบล็อกไดอะแกรม หรือข้อมูลสเปคบนเว็บไซต์ Advantech นอกจากนี้ Advantech ยังระบุความถี่ CPU สูงสุดไว้ที่ 3.2GHz ซึ่งดูเหมือนจะไม่ถูกต้องเมื่อเทียบกับประกาศก่อนหน้านี้และข้อมูลสเปกล่าสุดจาก Qualcomm

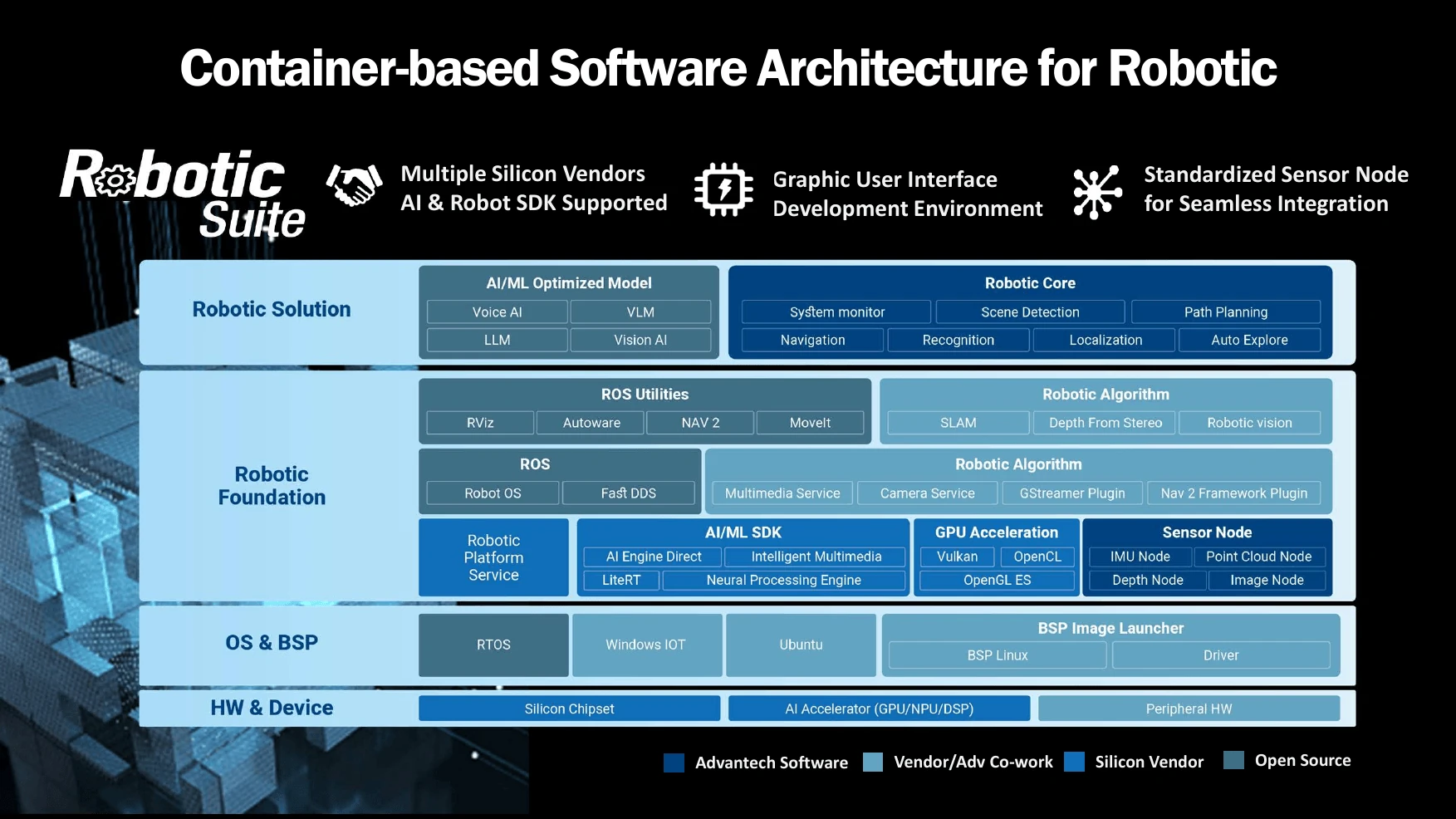

ในด้านซอฟต์แวร์ โมดูล Qualcomm IQ-9075 SMARC รองรับ Ubuntu 24.04 รวมถึง Advantech Robotic Suite ซึ่งประกอบด้วยเฟรมเวิร์ก AI, Multimedia Pipeline และเครื่องมือที่ทำงานบน ROS2, Qualcomm IQ-9075 ยังเป็นส่วนหนึ่งของแพลตฟอร์มQualcomm Linux 2.0 ที่ใช้แนวทาง upstream-first ดังนั้นจึงมีความเป็นไปได้ที่จะรองรับ Mainline Linux หรือ Linux ที่ใกล้เคียงกับ Mainline หาก Qualcomm ยังคงเดินหน้าตามแนวทางดังกล่าว ซึ่งในอดีต Qualcomm ไม่ได้ทำได้สม่ำเสมอในทุกแพลตฟอร์ม

ก่อนหน้านี้มีการนำเสนอแพลตฟอร์มที่ใช้ IQ-9075 มาแล้ว เช่น Firefly AIBOX-9075 Edge AI box และ Innodisk EXEC-Q911 COM-HPC Mini Starter Kit แต่ AOM-6741 ถือเป็นหนึ่งในโมดูล SMARC ที่ใช้ SoC รุ่นนี้ นอกจากนี้ ตาม Roadmap ของ Radxa/Qualcomm ยังพบว่า Radxa กำลังพัฒนา VMARC-Q9075 ซึ่งเป็นโมดูล SMARC 2.0 ที่มีคุณสมบัติใกล้เคียงกัน แต่ใช้ 2.5GbE PHY บนบอร์ด 2 ตัว และไม่มีคอนเนกเตอร์ MIPI

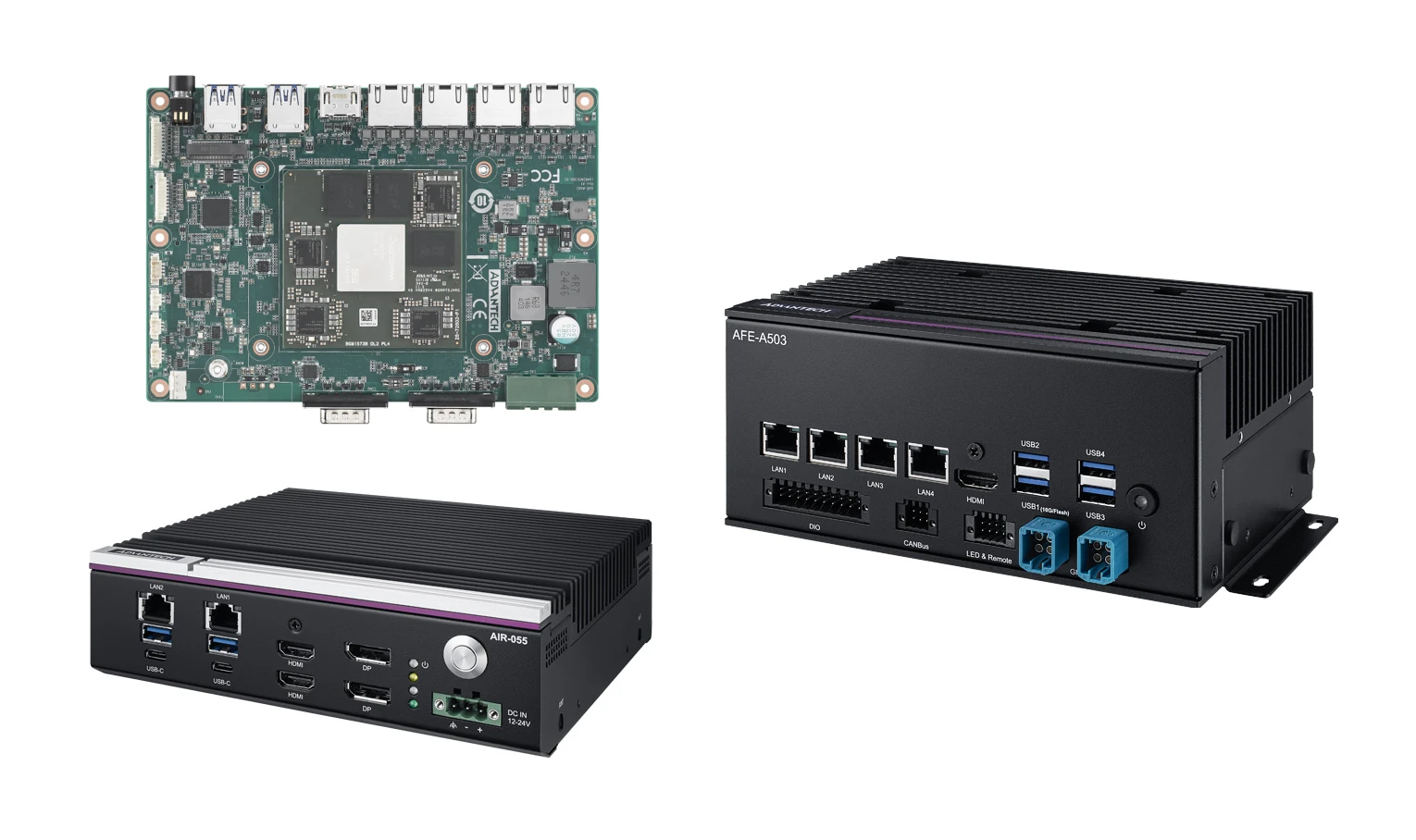

Advantech ระบุว่า AOM-6741 SMARC กำลังอยู่ในขั้นตอนการส่งตัวอย่าง แต่ยังไม่มีการเปิดเผยราคา โดยโมดูลนี้เปิดตัวพร้อมกับ ASR-A503 ซึ่งเป็น SBC ขนาด 4 นิ้ว, AFE-A503 ระบบควบคุมแบบครบชุดสำหรับงานหุ่นยนต์ และ AIR-055 ระบบ Edge AI โดยทั้งหมดใช้ SoC Dragonwing IQ-9075 เช่นเดียวกัน อย่างไรก็ตาม จากข้อมูลที่มีอยู่ ทั้งสามผลิตภัณฑ์ไม่ได้ใช้ AOM-6741 เป็นโมดูลภายในโดยตรง สามารถดูรายละเอียดเพิ่มเติมได้ที่ หน้าผลิตภัณฑ์ และ ข่าวประชาสัมพันธ์ ของ Advantech
