VIEWE เปิดตัวบอร์ด ESP32-S31 พร้อมจอสัมผัส 4.3 นิ้ว, CAN, RS485 และระบบเสียงในตัว

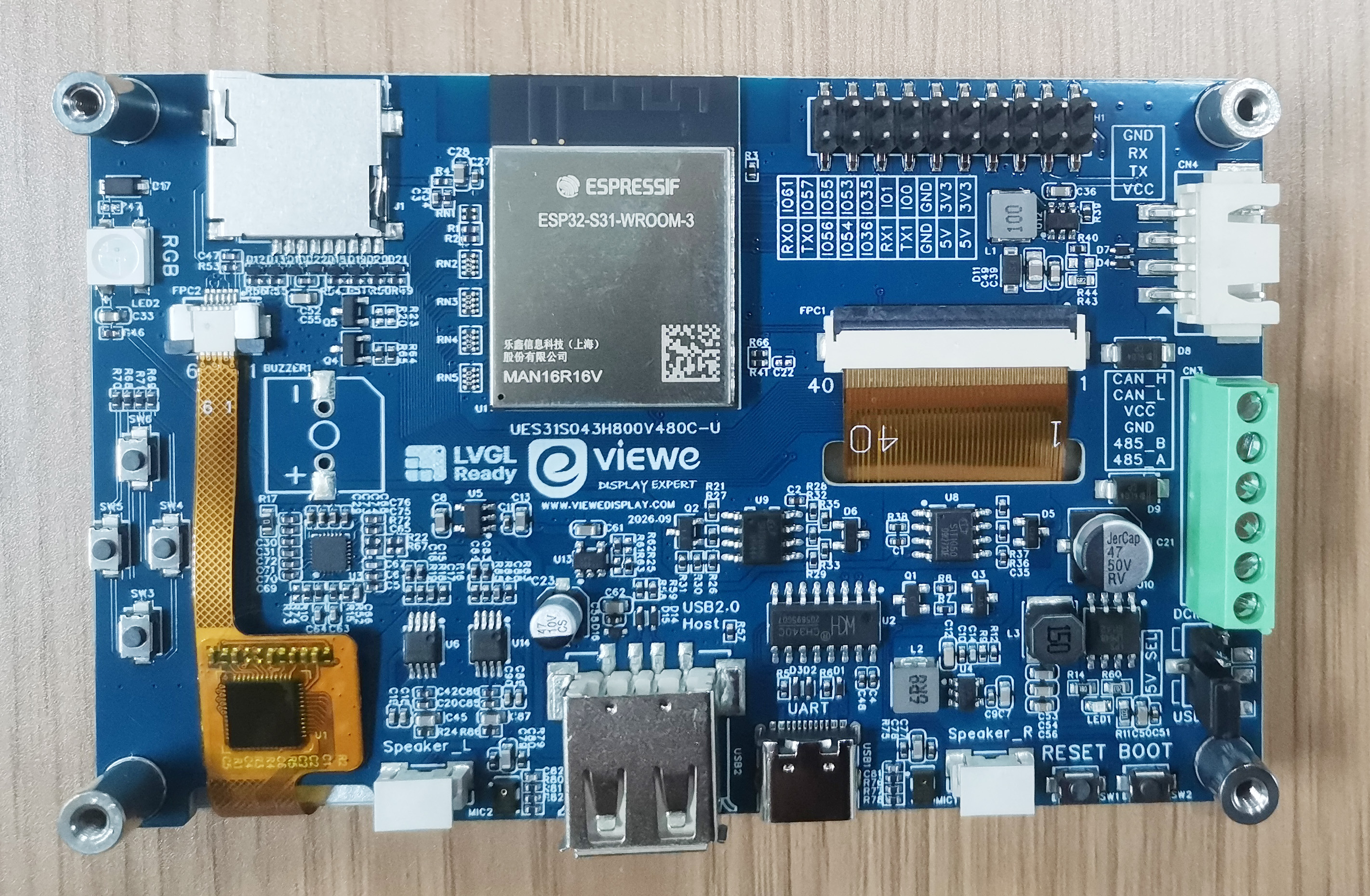

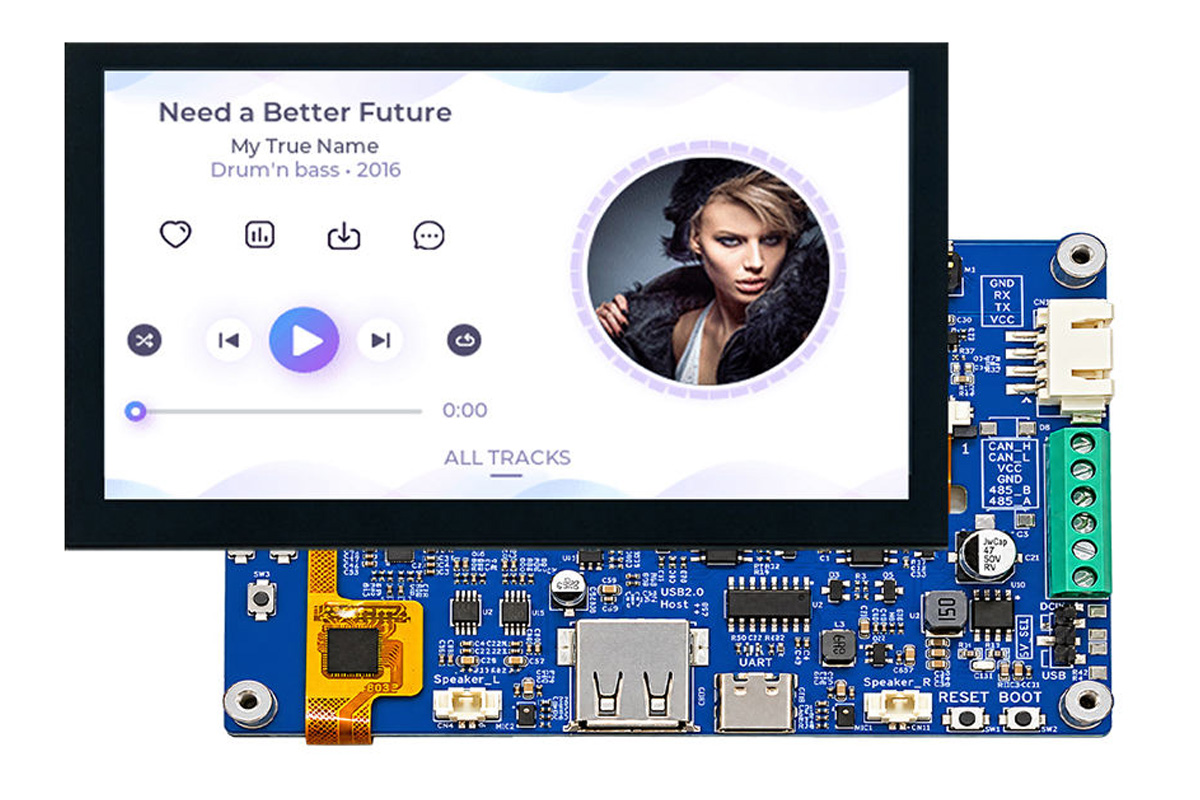

VIEWE เปิดตัว PLCM-UES31S043H800V480C-U โมดูลจอแสดงผลอัจฉริยะขนาด 4.3 นิ้ว ซึ่งดูเหมือนว่าจะเป็นบอร์ดพัฒนาจากผู้ผลิตภายนอกรุ่นแรกที่ใช้ไมโครคอนโทรลเลอร์รุ่นใหม่ ESP32-S31

บอร์ดนี้มาพร้อมจอแสดงผลขนาด 4.3 นิ้ว รองรับ Wi-Fi 6 ย่านความถี่ 2.4 GHz, Bluetooth 5.4 ทั้ง LE และ Classic รวมถึง IEEE 802.15.4 สำหรับ Zigbee และ Thread นอกจากนี้ยังมีพอร์ต USB-C และ USB-A, ช่องใส่การ์ด microSD, อินเทอร์เฟซ RS485 และ CAN รวมถึงเฮดเดอร์ GPIO แบบ 20 พิน สำหรับขยายการเชื่อมต่อ UART และ I2C ด้านระบบเสียงประกอบด้วยชิป Audio Codec รุ่น ES8389 จาก Everest, ชิปขยายเสียง NS4150B จำนวน 2 ตัว และไมโครโฟนบนบอร์ด 2 ตัว นอกจากนี้ยังมีปุ่ม ADC จำนวน 4 ปุ่ม, ไฟ RGB LED รุ่น WS2812B และปุ่ม BOOT/RESET โดยใช้แหล่งจ่ายไฟ 5V และรองรับอุณหภูมิขณะทำงานตั้งแต่ -20°C ถึง +70°C

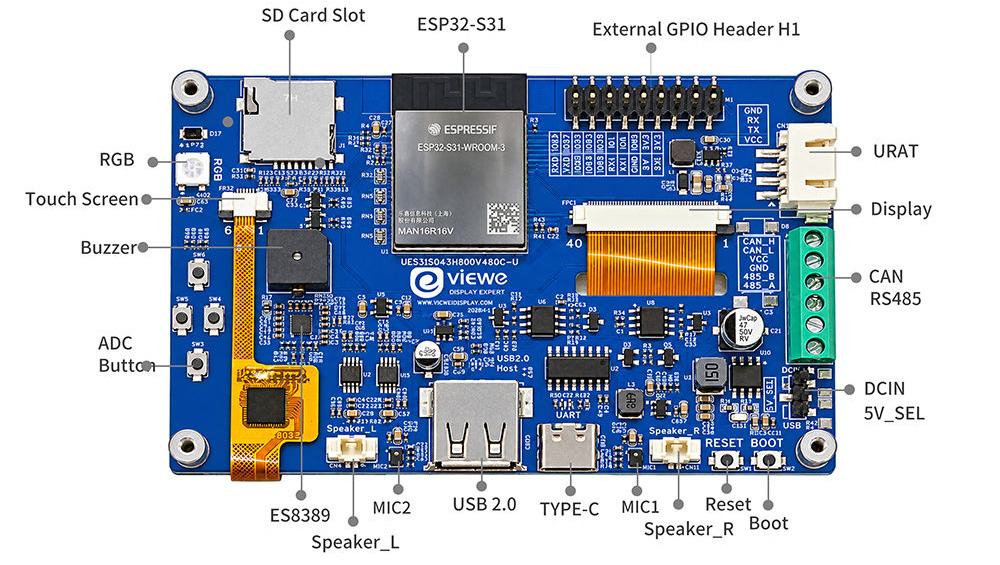

สเปคของ VIEWE PLCM-UES31S043H800V480C-U:

• โมดูลไร้สาย – ESP32-S31-WROOM-3-N16R16V
  • SoC – ESP32-S31NRV16
    • CPU
      • RISC-V HP (High-performance) RV32IMAFCP @ 320 MHz พร้อม FPU, SIMD และอื่นๆ
      • คอร์ MCU RISC-V LP (Low-power)
    • หน่วยความจำ – SRAM 512 KB, SRAM โหมดประหยัดพลังงาน 32 KB, PSRAM 16 MB
    • การเชื่อมต่อไร้สาย
      • Wi-Fi 6 ย่าน 2.4 GHz (802.11ax)
      • Bluetooth 5.4 รองรับ LE Audio, direction finding, Bluetooth Mesh 1.1 และ Classic (BR/EDR)
      • วิทยุ 802.15.4 สำหรับ Zigbee, Thread และ Matter
  • ที่เก็บข้อมูล – Flash 16 MB
  • สายอากาศ –สายอากาศแบบ PCB
  • ขนาด – 30 x 22 x 3.5 มม.
• ที่เก็บข้อมูล – ช่องใส่ MicroSD card รองรับ 4-bit SDMMC / SDIO 3.0
• จอแสดงผล
  • จอ IPS TFT LCD ขนาด 4.3 นิ้ว ความละเอียด 800 × 480
  • การจัดเรียงพิกเซลแบบ RGB Vertical Stripe, 16.2 ล้านสี, ความสว่าง 400 cd/m²
  • เชื่อมต่อผ่านอินเทอร์เฟซ RGB 24-bit แบบ 40 พิน ผ่านไดรเวอร์ IC ST7262E43-G4
  • หน้าจอสัมผัสแบบ Capacitive Touch Panel (CTP) ใช้ชิป GT911
  • พื้นที่แสดงผลจริง 95.04 มม. × 53.86 มม.
• ระบบเสียง
  • Audio Codec สเตอริโอ Everest ES8389
  • ชิปขยายเสียงลำโพง Class-D รุ่น NS4150B จำนวน 2 ตัว
  • ไมโครโฟนอะนาล็อกบนบอร์ด 2 ตัว (MIC1 และ MIC2)
  • ขั้วต่อลำโพงซ้ายและขวา แบบ 2 พิน ระยะห่าง 1.25 มม.
• USB
  • พอร์ต USB Type-C สำหรับจ่ายไฟ 5V, อัปโหลดโปรแกรม และดีบักผ่านพอร์ต Serial โดยใช้ชิป CH340C เชื่อมต่อกับ UART0
  • พอร์ต USB 2.0 Type-A High-Speed เชื่อมต่อกับ OTG PHY
• การขยาย
  • ขั้วต่อ Terminal Block แบบ 6 พิน ระยะห่าง 5.0 มม. รองรับ RS485 และ CAN
  • GPIO Header ภายนอกแบบ 2×10 พิน 2.54 มม. สำหรับ UART0/1, I2C, RS485/CAN, 3.3V/5V/GND
  • คอนเนกเตอร์ UART เสริมแบบ 4 พิน ระยะห่าง 2.5 มม.
• อื่น ๆ
  • ปุ่ม ADC 4 ปุ่ม (SW3–SW6) พร้อมปุ่ม RESET และ BOOT เฉพาะ
  • ไฟ RGB WS2812B
  • Buzzer 3 kHz
• แหล่งจ่ายไฟ – 5.0V ปกติ ผ่าน USB Type-C หรือพิน DCIN
• การใช้พลังงาน – ใช้กระแสไฟประมาณ 320 mA ในการทำงานทั่วไป และสูงสุด 500 mA เมื่อเปิดไฟ Backlight สูงสุด
• ขนาด – 105 × 67 มม.
• อุณหภูมิ – ขณะทำงาน: −20 ~ 70°C (จำกัดตามคุณสมบัติของจอ LCD); ขณะจัดเก็บ: −30 ~ 80°C

เนื่องจาก ESP32-S31 ยังอยู่ในสถานะอุปกรณ์รุ่น Preview ปัจจุบันจึงสามารถพัฒนาโปรแกรมได้ผ่านเฟรมเวิร์ก ESP-IDF เท่านั้น โดยต้องใช้ ESP-IDF สาขา master พร้อมระบุ –preview ทางบริษัทได้เตรียมตัวอย่างโค้ดต่าง ๆ ไว้บน GitHub ทั้งการใช้งานจอ LCD, การควบคุมหน้าจอสัมผัส, การเล่นเสียงผ่าน ES8389, การเข้าถึงการ์ด SD, อินเทอร์เฟซ RS485/CAN และ ส่วนติดต่อผู้ใช้ (UI) ที่พัฒนาด้วย LVGL เพื่อช่วยให้ผู้ใช้เริ่มต้นได้ง่ายขึ้น ส่วนรายละเอียดฮาร์ดแวร์และข้อมูล Timing ของจอแสดงผลดูได้จาก Wiki ในอนาคต บอร์ดนี้อาจรองรับ Linux ได้เช่นกัน เนื่องจาก Espressif ได้เผยแพร่ ESP32-S31 Linux BSP Preview เมื่อเดือนสิงหาคมที่ผ่านมา

บอร์ดพัฒนาแสดงผล VIEWE ESP32-S31 ขนาด 4.3 นิ้ว วางจำหน่ายในราคา $38.99 (~1,300฿) บนร้านค้า VIEWE และทางบริษัทแจ้งว่าจะเริ่มวางจำหน่ายผ่าน ร้านค้าของบริษัทบน AliExpress ในอีกไม่กี่วัน

แปลจากบทความ : VIEWE launches 4.3-inch ESP32-S31 display development board
