NanoCOM-MTU – โมดูล COM Express Type 10 ที่ใช้ซีพียู Intel Core Ultra “Meteor Lake” ที่ใช้พลังงาน 28 วัตต์

AAEON NanoCOM-MTU เป็นโมดูลซีพียูแบบ COM Express Type 10 ที่ใช้พลังงาน 28 วัตต์ โดยใช้โปรเซสเซอร์ Intel Core Ultra 5/7 “Meteor Lake” พร้อมสูงสุด 16 คอร์ 22 เธรด บนฟอร์มแฟกเตอร์ขนาดเล็กกะทัดรัด 84 มม. x 55 มม.

โมดูล COM Express ที่ใช้ Intel Core Ultra นี้รองรับหน่วยความจำ LPDDR5(X) ได้สูงสุด 32GB, ที่เก็บข้อมูลแบบ NVMe BGA สูงสุด 256GB และมีพอร์ต I/O หลากหลายผ่านคอนเนกเตอร์ Row A/B เช่น SATA III จำนวน 2 ช่อง, PCIe 4.0 จำนวน 4 เลน และอื่น ๆ

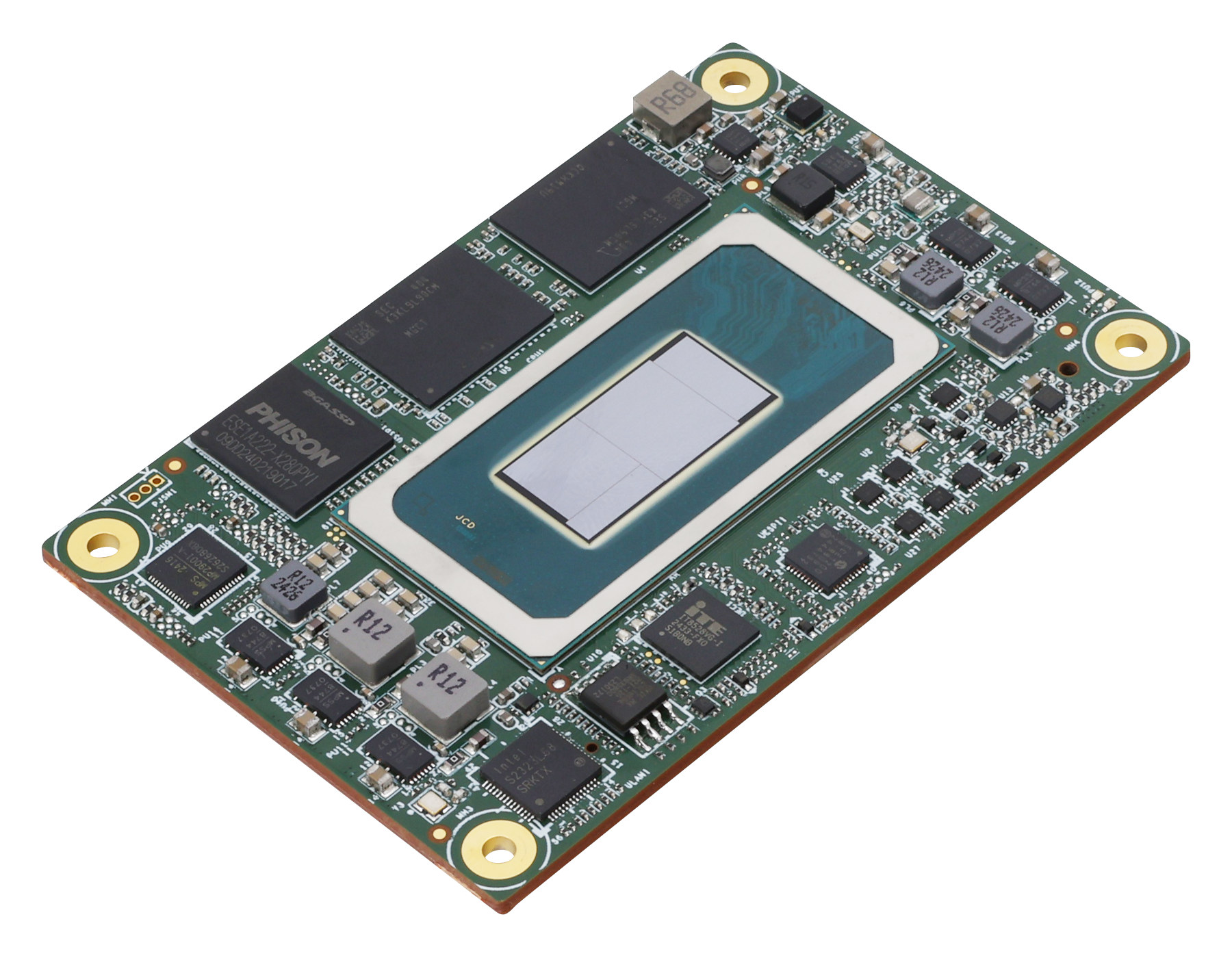

AAEON NanoCOM MTU

สเปคของ NanoCOM-MTU :

  • Meteor Lake SoC (เลือก 1 โปรเซสเซอร์ )
    • Intel Core Ultra 7 155H  โปรเซสเซอร์ 16-core (6P+8E+2LPE)r @ 1.4 / 4.8 GHz พร้อมแคช 24MB, กราฟิก Intel 8Xe LPG @ 2.25 GHz, มีหน่วยประมวลผล AI (Intel AI Boost NPU), TDP 28W
    • Intel Core Ultra 5 125H โปรเซสเซอร์ 14-core (4P+8E+2LPE) @ 1.2 / 4.5 GHz พร้อมแคช 18MB, กราฟิก Intel 7Xe LPG @ 2.2 GHz, มีหน่วยประมวลผล AI (Intel AI Boost NPU), TDP 28W
  • หน่วยความจำ – รองรับสูงสุด 32GB LPDDR5(X) @ 6400MHz
  • ที่เก็บข้อมูล – รองรับ NVMe แบบชิป BGA PHISON สูงสุด 256GB
  • ระบบเครือข่าย – คอนโทรลเลอร์ Intel I226 2.5GbE
  • คอนเนกเตอร์ Type-10 ROW A/B
    • ที่เก็บข้อมูล – 2x SATA III (6 Gbps)
    • เอาต์พุตวิดีโอt
      • DDI ความละเอียดสูงสุด 3840 x 2160
      • eDP ความละเอียดสูงสุด 3840 x 2160 @60 Hz
    • กล้อง – 2x MIPI CSI
    • เสียง – อินเทอร์เฟซ High Definition Audio
    • เครือข่าย – อีเธอร์เน็ต 2.5Gbps
    • USB – 8x USB 2.0, 2x USB 3.2 Gen 2
    • พอร์ตอนุกรม (Serial) – 2x UART แบบ 2 สาย (Tx/Rx)
    • การขยาย – 4x PCIe 4.0 [x1]
    • Low-speed I/O
      • LPC
      • GPIO 8 บิต
      • 1x I2C จาก EC (ค่าปกติ) หรือ SoC (สลับได้ใน BIOS)
      • 1x SMBus จาก SoC
  • ความปลอดภัย – รองรับ fTPM / dTPM (ค่าเริ่มต้น)
  • อื่น ๆ – BIOS แบบ AMI UEFI พร้อม Wake-on-LAN และตัวจับเวลา Watchdog
  • พาวเวอร์ซัพพลาย – +9V ถึง +19V และ +5VSB สำหรับโหมด ATX, +9V ถึง +19V สำหรับโหมด AT, ประเภทพลังงาน – AT/ATX (เลือกได้ผ่าน BIOS)
  • การใช้พลังงานโดยประมาณ – Intel Core Ultra 7 155H: 2.06A @ +19V
  • ขนาด – 84 x 55 มม. (ขนาด COM Express Mini, Type 10)
  • น้ำหนัก – 70 กรัม
  • ช่วงอุณหภูมิขณะใช้งาน – -20°C ถึง 70°C
  • ช่วงอุณหภูมิที่ไม่ได้ใช้งาน – -40°C ถึง 85°C
  • ความชื้น – 0% ถึง 90% RH (ไม่ควบแน่น)
  • มาตรฐาน EMC – CE/FCC Class A

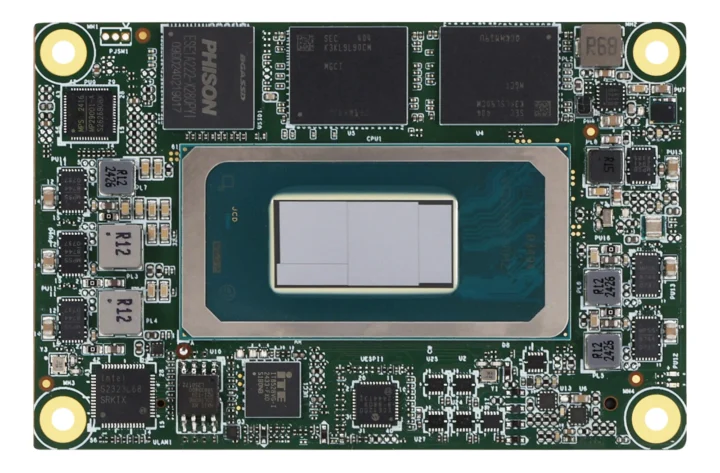

28W Intel Core Ultra Meteor Lake COM Express Type 10 module

AAEON ให้การรองรับระบบปฏิบัติการ Windows 11 แบบ 64 บิต และ Ubuntu 24.04.1 พร้อมเคอร์เนล Linux 6.8 โดยมีโซลูชันระบายความร้อนให้เลือก 2 แบบ ได้แก่ NANOCOM-MTU-FAN01 เป็นฮีตซิงก์พร้อมพัดลม ขนาด 84 x 55 x 43.40 มม. และ NANOCOM-MTU-HSP01 เป็นแผ่นกระจายความร้อน (Heat Spreader) ขนาด 84 x 55 x 11 มม. สำหรับการใช้งานแบบไม่มีพัดลม (fanless)

โมดูลเหล่านี้สามารถใช้งานร่วมกับ B-920A-A11-0001COMe Type 6/10 ATX carrier board แบบ COMe Type 6/10 ของบริษัท ซึ่งมีพอร์ต 2.5GbE, USB 8 พอร์ต, SATA 4 พอร์ต และช่องเชื่อมต่อ PCIe หลายช่อง, carrier board รุ่นนี้ยังรองรับโมดูล COM Express Type 6/10 อื่น ๆ จาก AAEON เช่น NanoCOM-ADNCOM-RAPC6 และ COM-ADNC6

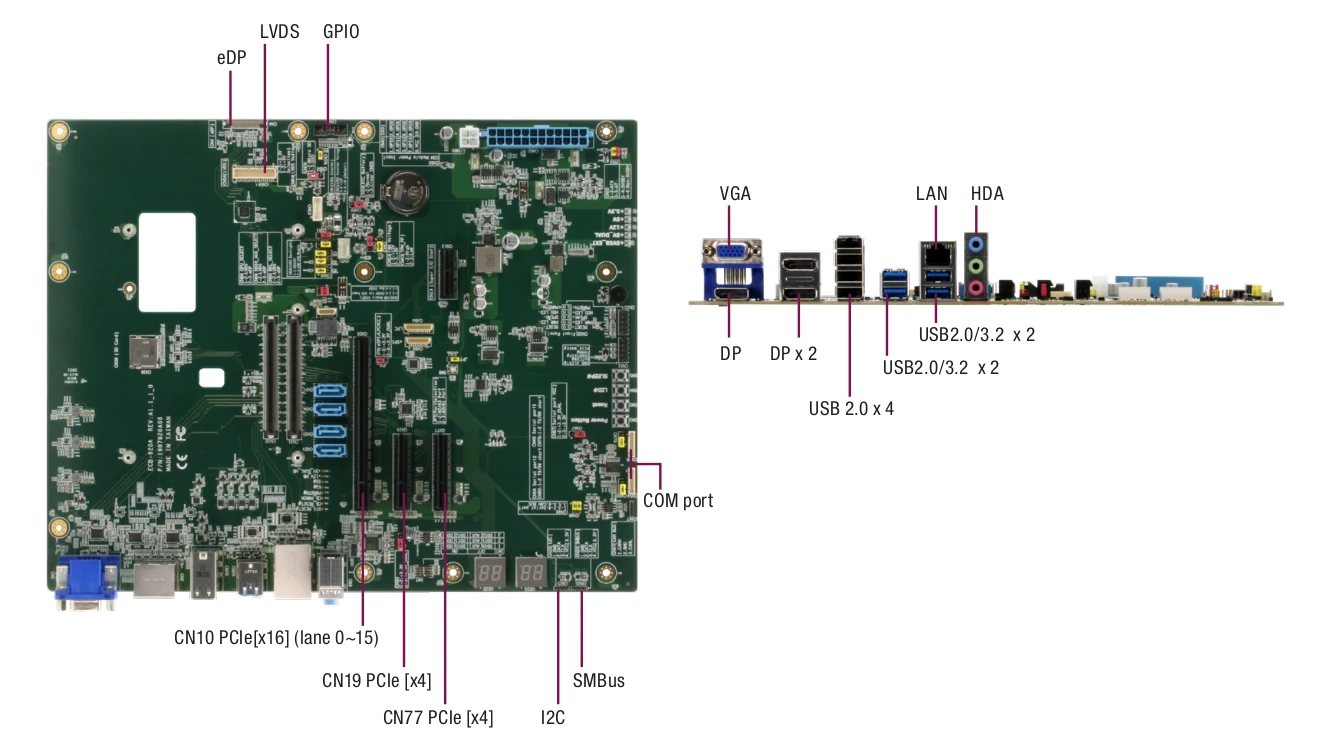

AAEON COM Express Type 6 Type 10 carrier board
ECB-920A-A11 carrier board

ก่อนหน้านี้เราเคยเขียนบทความเกี่ยวกับโมดูลซีพียู COM Express Type 6 ที่ใช้ชิป Meteor Lake หลายรุ่น เช่น DFI MTH968 และ ADLINK cExpress-MTL แต่ครั้งนี้เป็นครั้งแรกที่เราได้เห็นโมดูลแบบ Type-10 ขนาดกะทัดรัดที่ใช้โปรเซสเซอร์ตระกูล Intel Core Ultra (Series 1)

ทาง AAEON ยังไม่ได้เปิดเผยข้อมูลราคาของ NanoCOM-MTU สามารถดูรายละเอียดเพิ่มเติมได้ที่หน้าผลิตภัณฑ์

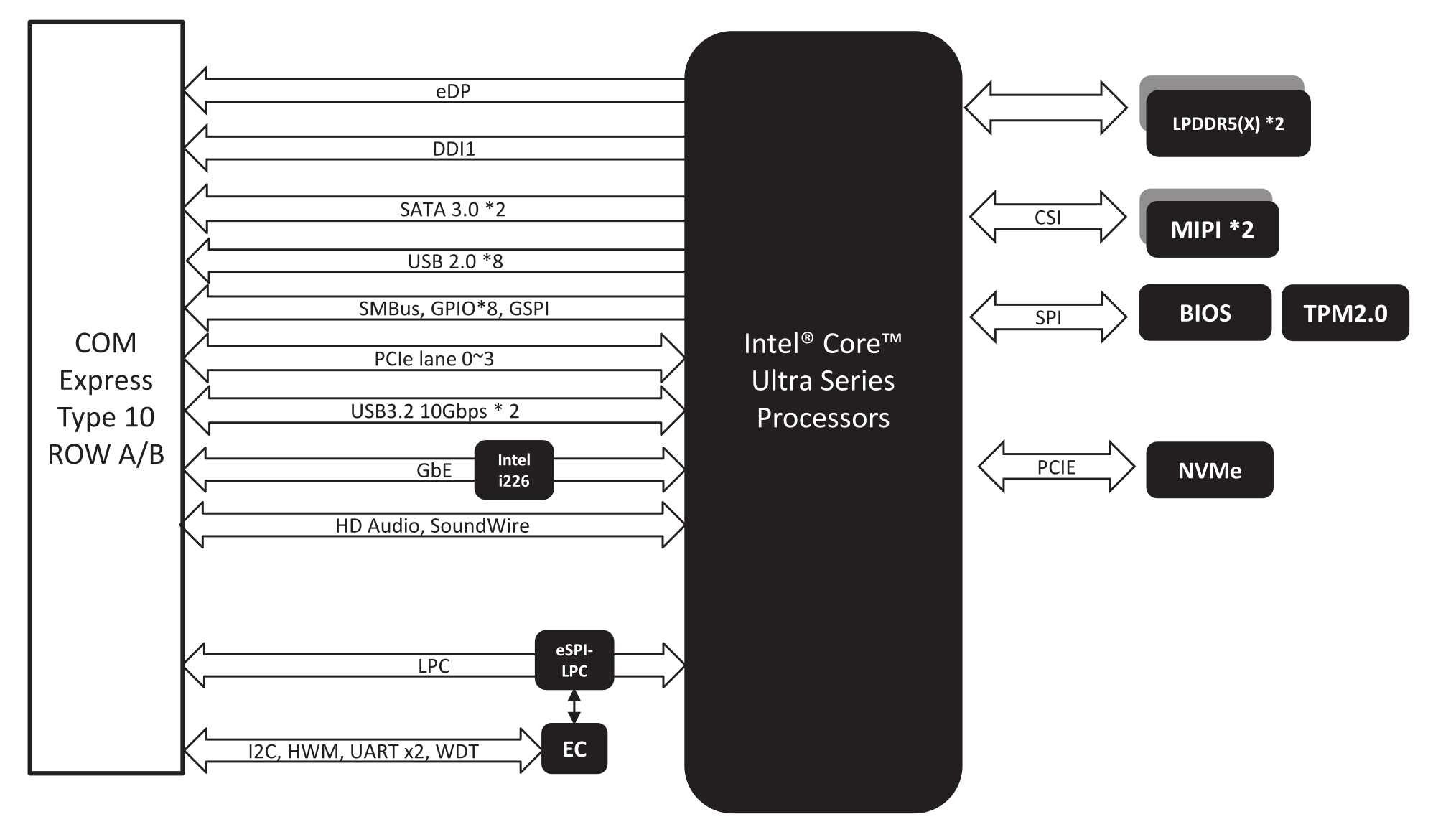

NanoCOM MTU Block Diagram
บล็อกไดอะแกรม NanoCOM-MTU

แปลจากบทความภาษาอังกฤษ : NanoCOM-MTU – A COM Express Type 10 module with 28W Intel Core Ultra Meteor Lake CPU
