COM-HPC Mini Computer-on-Module (CoM) รองรับโปรเซสเซอร์สูงสุด Intel Core Ultra 7 255H “Arrow Lake”

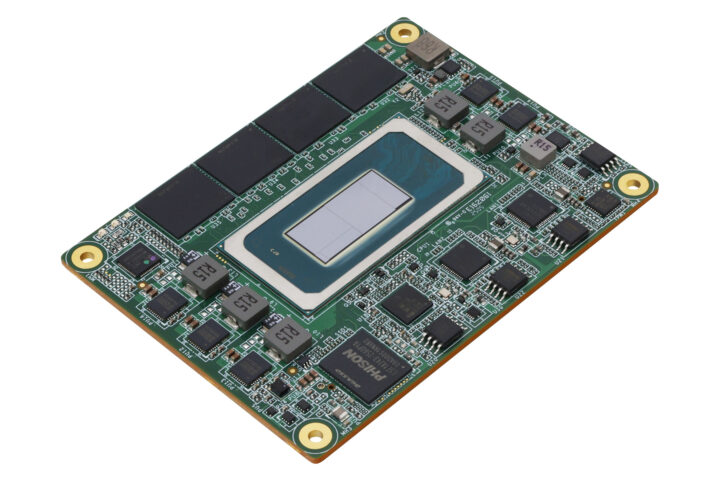

AAEON HPC-ARHm เป็นโมดูล COM-HPC Mini R1.2 ที่ใช้ตัวเลือกโปรเซสเซอร์ Intel Core Ultra รุ่น Arrow Lake และ Meteor Lake ระดับ 28W พร้อมด้วยกราฟิก Intel Arc/Arc 140T/130T และประสิทธิภาพ AI รวมสูงสุดถึง 96 TOPS

โมดูล (CoM) นี้รองรับหน่วยความจำ LPDDR5x สูงสุด 64GB มีอินเทอร์เฟซแสดงผลรองรับ 4K จำนวนสามช่อง ผ่าน DDI สองชุด (DP/HDMI) และ eDP อีกหนึ่งชุด มาพร้อมเครือข่าย 2.5GbE แบบคู่, พอร์ต USB รวม 12 พอร์ต โดยมี USB 3.2 ความเร็ว 10Gbps จำนวน 4 พอร์ต รองรับเลน PCIe Gen4/Gen3 จำนวน 16 เลน และอื่น ๆ โดยออกแบบมาสำหรับโซลูชัน Edge AI เป็นหลัก เช่น โดรน (UAV), หุ่นยนต์, อุปกรณ์ทดสอบวงจรรวม (IC Testing Equipment) และเครื่องมือประมวลผลภาพในงานด้านการแพทย์

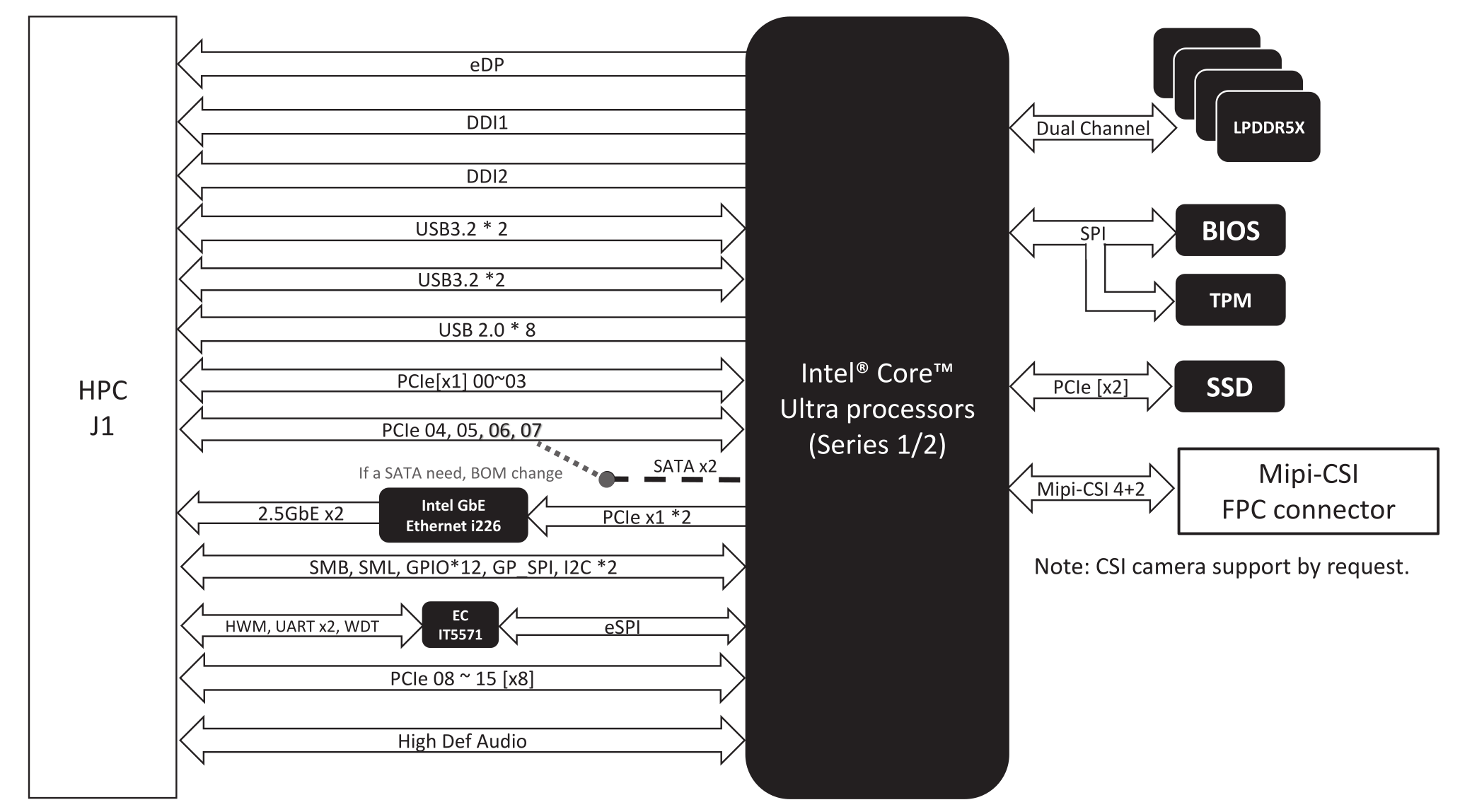

สเปคของโมดูล HPC-ARH-m COM-HPC Mini :

Meteor Lake-H หรือ Arrow Lake-H SoC (เลือก 1 โปรเซสเซอร์)
- Intel Core Ultra 5 125H ซีพียู 14-core/18-thread (4P+8E+2LPE) ความเร็วสูงสุด 4.9 / 3.6 / 2.5 GHz แคช 18MB, กราฟิก Intel Arc 7 Xe-Cores @ 2.2 GHz (18 TOPS), Intel AI Boost NPU (11 TOPS); PBP: 28W
- Intel Core Ultra 7 155H ซีพียู 16-core/22-thread (6P+8E+2LPE) ความเร็วสูงสุด 4.8 / 3.8 / 2.5 GHz แคช 24MB, กราฟิก Intel Arc 8 Xe-Cores @ 2.25 GHz (18 TOPS), Intel AI Boost NPU (11 TOPS); PBP: 28W
- Intel Core Ultra 5 225H ซีพียู 14-core (4P+8E+2LPE) ความเร็วสูงสุด 4.9 / 4.3 / 2.5 GHz แคช 18MB, กราฟิก Intel Arc 130T @ 2.20 GHz (63 TOPS), Intel AI Boost (13 TOPS); PBP: 28W
- Intel Core Ultra 7 255H ซีพียู 16-core (6P+8E+2LPE) ความเร็วสูงสุด 5.1 / 4.4 / 2.5 GHz แคช 24MB, กราฟิก Intel Arc 140T @ 2.25 GHz (74 TOPS), Intel AI Boost (13 TOPS); PBP: 28W
หน่วยความจำระบบ – สูงสุด 64GB LPDDR5x แบบบัดกรีบนบอร์ด
สตอเรจ – ตัวเลือก NVMe BGA SSD บนโมดูล สูงสุด 256GB
กล้อง – ตัวเลือกคอนเนกเตอร์ MIPI CSI (แบบ 4-lane + 2-lane)
เครือข่าย – คอนโทรลเลอร์ Intel I226 2.5GbE จำนวน 2 พอร์ต

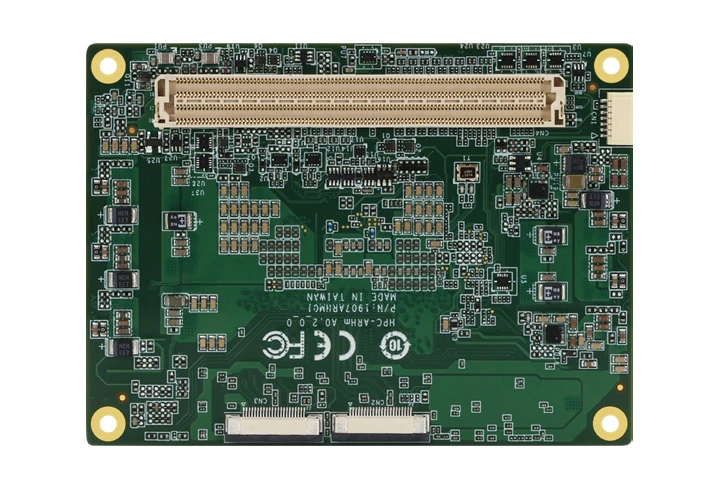

คอนเนกเตอร์ 400 พิน ตามมาตรฐาน COM-HPC Mini
- สตอเรจ
  - NVMe ผ่าน PCIe (ตามรายละเอียดด้านล่าง)
  - ตัวเลือก 2x พอร์ต SATA (SATA 0, 1) ผ่าน PCIe lane 6 และ 7 หมายเหตุ: ต้องแก้ BIOS และ BOM เพื่อเปิดใช้ SATA
- อินเทอร์เฟซแสดงผล
  - 2x Digital Display Interfaces (DDI0/1) รองรับ DP1.4a และ HDMI2.0b สูงสุด 3840×2160
  - eDP รองรับสูงสุด 3840×2160
- เสียง – High Definition Audio Interface
- เครือข่าย – 2× 2.5GbE
- USB
  - 4× USB 3.2 (10Gbps)
  - 8× USB 2.0
- Serial – 2× UART แบบ 4 สาย (Tx/Rx/RTS/CTS)
- Low-speed I/O
  - 12× GPIO
  - 2× I2C, 1× SMBus
- PCIe
  - 1× PCIe Gen4 x8
  - 4× PCIe Gen3 x1
  - 1× PCIe Gen3 x4 (lane 6 และ 7 ใช้ร่วมกับ SATA)
ความปลอดภัย (Security) – dTPM/fTPM
อื่น ๆ – AMI UEFI รองรับ Wake-on-LAN (WoL), watchdog timer
แหล่งจ่ายไฟ – +12V สำหรับ ATX/AT
การใช้พลังงาน – 4.13A @ +12V (ค่า typical สำหรับ Intel Core Ultra 7 265H – ซึ่งไม่อยู่ในรายการซีพียูด้านบน…)
ขนาด – 95 × 70 มม.; ตามมาตรฐาน PICMG COM-HPC Rev 1.2 Mini Type
น้ำหนัก – 80 กรัม
ช่วงอุณหภูมิ –ระหว่างทำงาน: 0°C ถึง 60°C, เก็บรักษา: -40°C ถึง 85°C
ความชื้น (Humidity) – 0–90% RH (ขณะทำงาน, ไม่ควบแน่น)
EMC – มาตรฐาน CE/FCC Class A

AAEON รองรับระบบปฏิบัติการ Windows 11 และ Ubuntu 24.04 พร้อม Linux kernel 6.11. การออกแบบและฟีเจอร์มีความคล้ายคลึงกับโมดูล COM-HPC Mini รุ่น ADLINK COM-HPC-mMTL ซึ่งรองรับเฉพาะโปรเซสเซอร์ Intel Meteor Lake-H (Series 1) เท่านั้น และยังไม่รองรับ Intel Arrow Lake-H (Series 2) รุ่นใหม่ อย่างน้อยก็ในตอนนี้รายการตัวเลือกโปรเซสเซอร์ Meteor Lake ที่ ADLINK โฆษณาไว้มีจำนวนมากกว่าตั้งแต่ Intel Core Ultra 5 125U กำลังไฟ 15W ไปจนถึง Intel Core Ultra 7 165H กำลังไฟ 28W แต่ทั้งสองบริษัทน่าจะสามารถรองรับ SKU รุ่นที่ใช้ขา (pin-compatible) เหมือนกันได้ หากมีคำสั่งซื้อจำนวนมากและมีการร้องขอ อีกตัวเลือกโมดูล COM-HPC Mini แบบ Meteor Lake-H คือ TQ Systems TQMxCU1-HPCM

AAEON ไม่มีบอร์ด carrier แบบ COM-HPC Mini สำหรับการทดสอบ แต่บอร์ดใดก็ตามที่เข้ากันได้ก็จะใช้งานได้, AAEON ระบุว่า HPC-ARHm ได้เข้าสู่กระบวนการผลิตจำนวนมากแล้ว สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าผลิตภัณฑ์
