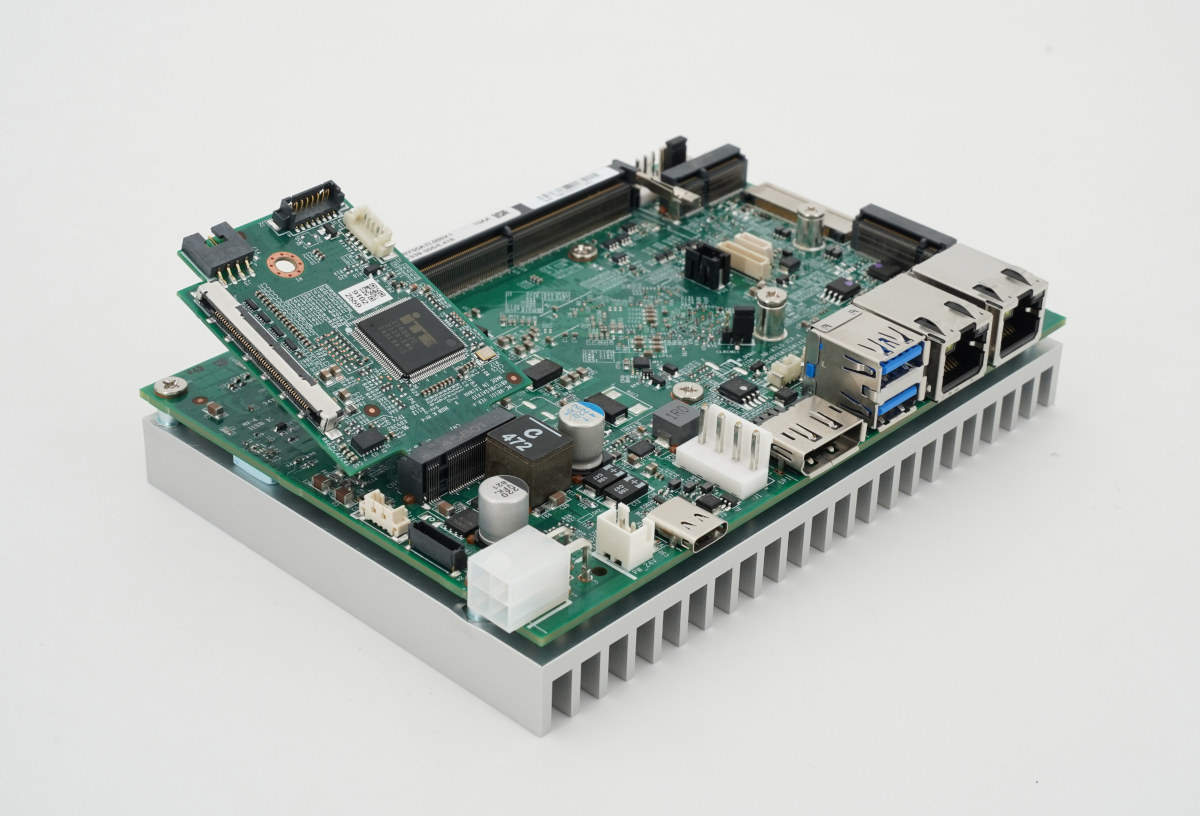

FORTEC SBCPRO-X51 : บอร์ด Amston Lake SBC 3.5 นิ้ว รองรับโมดูลแสดงผล M.2 แบบ V-by-One หรือ USB-C DisplayPort

SBCPRO-X51 ของบริษัท FORTEC Group เป็นบอร์ด SBC อุตสาหกรรมแบบ fanless ขนาด 3.5 นิ้ว ที่ใช้โปรเซสเซอร์ Intel Atom x7211RE แบบ dual-core (Amston Lake) พร้อมรองรับโมดูล M.2 เพื่อเพิ่มพอร์ตแสดงผล USB-C DisplayPort, V-By-One หรือฟังก์ชันอื่น ๆ

บอร์ดนี้รองรับหน่วยความจำ DDR5 สูงสุด 16GB, มีที่เก็บข้อมูลแบบ M.2 NVMe SSD, พอร์ต DisplayPort, พอร์ต LAN 2.5GbE จำนวน 2 ช่อง, สล็อต M.2 สำหรับ WiFi/Bluetooth, พอร์ต USB 3.2/2.0 หลายรายการ, พอร์ต serial RS232/RS422/RS485 จำนวน 2 ช่อง และอื่น ๆ อีกมากมาย ตัวบอร์ดถูกออกแบบให้ทำงานได้ในช่วงอุณหภูมิกว้างตั้งแต่ –20°C ถึง +85°C เพื่อรองรับสภาพแวดล้อมอุตสาหกรรมและ IoT ที่ต้องการความทนทานสูง

สเปคของ FORTEC SBCPRO-X51:

SoC – Intel Atom x7211RE โปรเซสเซอร์แบบ dual-core Amstom Lake @ สูงสุด 3.2 GHz พร้อม แคช 6MB, กราฟิก Intel UHD 16EU, TDP: 9W
System Memory – รองรับ DDR5 สูงสุด 16GB (4800 MT/s) ผ่าน SO-DIMM ; หมายเหตุ: Intel ระบุสูงสุด 32GB, แต่อาจจะรองรับได้ 64GB
สตอเรจ – M.2 M-key 2242 slot สำหรับ NVMe SSD
เอาท์พุตวิดีโอ
- DisplayPort++ (DP++) 1.2 ความละเอียดสูงสุด 3840 x 2160 @ 60Hz
- eDP
- โมดูล M.2 USB-C Alternate Mode DP 1.2 (ตัวเลือก) ความละเอียดสูงสุด 3840×2160 @ 60Hz
- โมดูล M.2 V-By-One (ตัวเลือก)
เสียง
- ช่อง Line-Out 3.5 มม.
- ช่อง Mic-In 3.5 มม.
- amplifier 6W
ระบบเครือข่าย
- 2x พอร์ต RJ45 2.5GbE
- ตัวเลือก WiFi/Bluetooth ผ่าน M.2M.2 slot
USB
- 1x พอร์ต USB Type-C 3.2 Gen 1×1
- 2x พอร์ต USB 3.2 Gen 1×1 Type-A
- 2x อินเทอร์เฟซ USB 2.0 ภายในบอร์ด
Serial – 2x RS-232/422/485 สลับได้ใน BIOS
การขยาย
- M.2 M-key 2242 slot สำหรับสตอเรจ
- M.2 2230 slot สำหรับ Wi-Fi
- M.2 slot สำหรับโมดูลขยายเฉพาะของ SBCPRO-X51
- 1x I2C
- 4x DI, 4x DO (5V/1A)
ความปลอดภัย – TPM 2.0
อื่น ๆ – Watchdog timer
แหล่งจ่ายไฟ – อินพุต 24V DC ผ่านคอนเนกเตอร์ ATX 4-พินหรือคอนเนกเตอร์ Phoenix 2-พิน
ขนาด – 146 x 102 มม. (SBC ขนาด 3.5 นิ้ว)
น้ำหนัก – บอร์ดเปล่า 137 กรัม; ใส่ฮีตซิง 447 กรัม
ช่วงอุณหภูมิ – ทำงาน: -20 ถึง 80°C; เก็บรักษา: -20 ถึง 80°C
ความชื้นสัมพัทธ์ – ทำงาน: 0% ถึง 90% (ไม่ควบแน่น); เก็บรักษา: 5%ถึง 95% (ไม่ควบแน่น)
มาตรฐานรับรอง – CE, FCC, UKCA

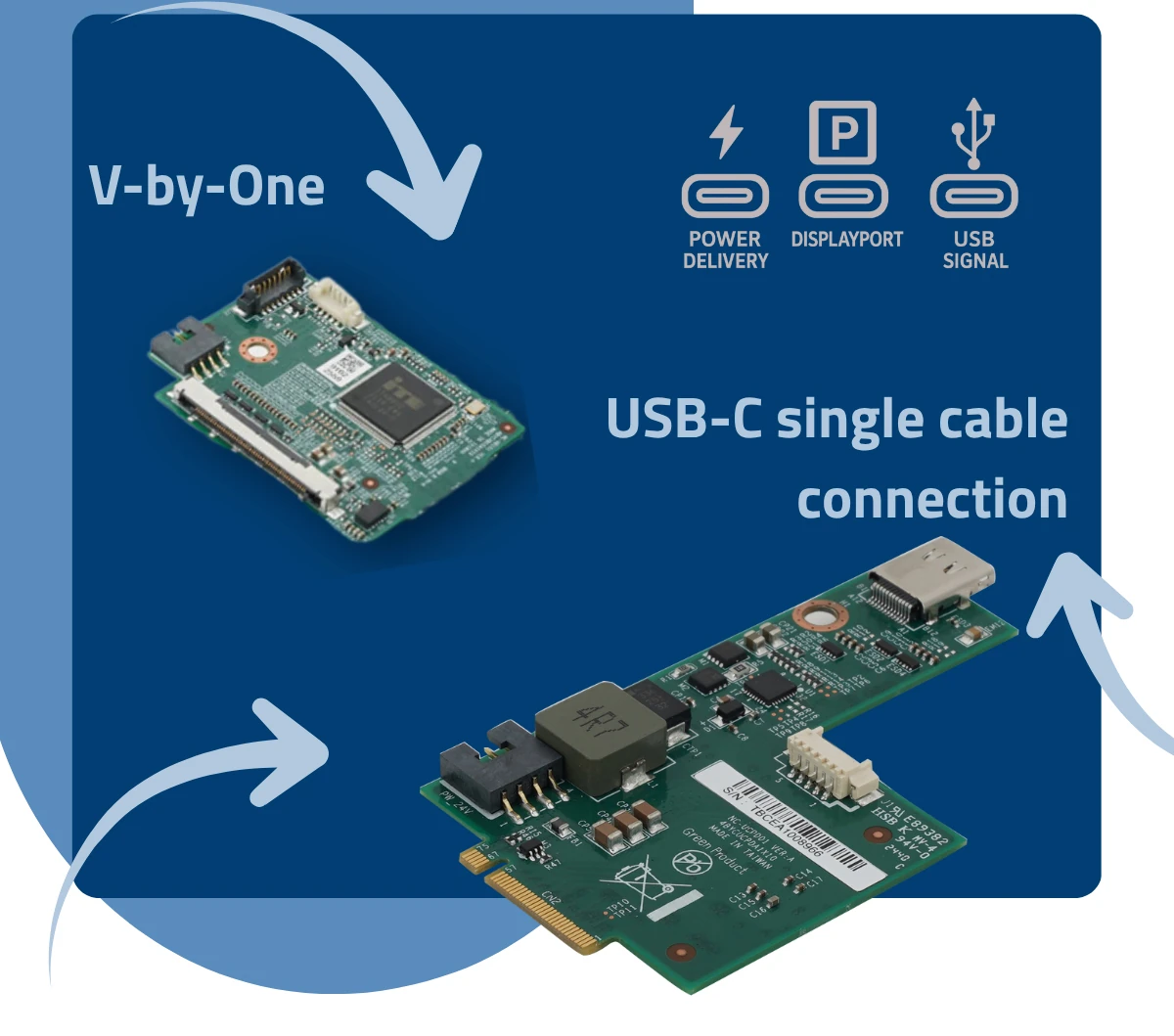

M.2 V by One USB C DisplayPort modules — ตัวเลือก โมดูลแสดงผลแบบ M.2 (หมายเหตุ M.2 edge connector สำหรับโมดูล V-by-One ในภาพประกอบด้านบนถูกตัดบางส่วน…)

ด้านซอฟต์แวร์, ในเอกสาร Datasheet ระบุรองรับเฉพาะ Windows 11 IoT LTSC แต่ในข่าวประชาสัมพันธ์ระบุเพิ่มเติมว่ารองรับ Linux หลายเวอร์ชัน และเครื่องมือ embedded ทั่วไป นอกจากนี้ FORTEC ยังให้การสนับสนุนระยะยาวทั้งด้านซอฟต์แวร์และฮาร์ดแวร์

บริษัทอื่น ๆ ก็มี SBC ขนาด 3.5 นิ้วที่ใช้ Amston Lake เช่นกัน เช่น IBASE IB839 พร้อมกับตัวเลือกซีพียู Intel Atom x7211RE หรือ x7433RE (Amston Lake) หรือ Processor N97 (Alder Lake-N), Kontron 3.5″-SBC-AML พร้อมพอร์ต DisplayPort 3 ช่อง (2x DP + 1x USB-C), ASRock Industrial SBC-262M-WT รองรับตัวเลือกซีพียู Amston Lake ที่หลากหลายจนถึง Atom x7433RE และบอร์ดอื่น ๆ อีกหลายรุ่น แต่จุดเด่นของ FORTEC SBCPRO-X51 คือมีโมดูลแสดงผลแบบ M.2 ซึ่งต่างจากบอร์ดทั่วไปที่มักเป็นโมดูลสตอเรจ, wireless หรือ AI accelerator

FORTEC SBCPRO X51 block diagram — บล็อกไดอะแกรม (โลโก้ NEXCOM บ่งบอกว่า FORTEC (เยอรมนี) น่าจะออกแบบบอร์ดนี้ร่วมกับบริษัทไต้หวัน หรือทำหน้าที่จัดจำหน่ายผลิตภัณฑ์ของบริษัทนั้น)

FORTEC อธิบายว่า : โมดูล M.2 USB-C ให้การเชื่อมต่อจอด้วยสาย USB-C เพียงเส้นเดียวรวมไฟเลี้ยง, DisplayPort และทัชสกรีน, โมดูล M.2 V-By-One เหมาะสำหรับจอขนาดใหญ่ความละเอียดสูงระดับ 4K

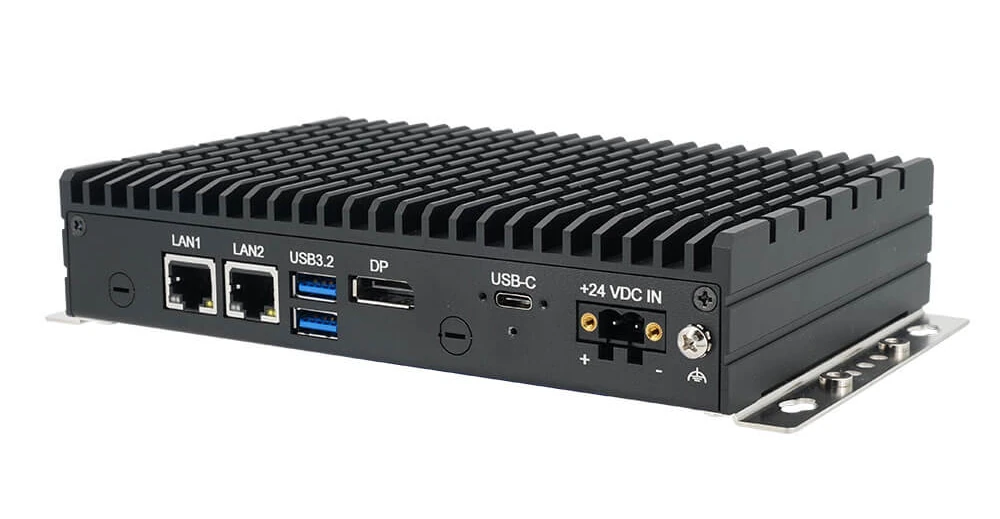

FORTEC ยังไม่เปิดเผยข้อมูลด้านราคาและกำหนดวางจำหน่าย แต่มีข้อมูลเพิ่มเติมและลิงก์ไปยังโมดูล M.2 สำหรับแสดงผลอยู่บนหน้าเว็บผลิตภัณฑ์ นอกจากนี้ SBCPRO-X51 ยังถูกใช้เป็นฐานของคอมพิวเตอร์ฝังตัวแบบ fanless รุ่น BCPPRO-X15 อีกด้วย
