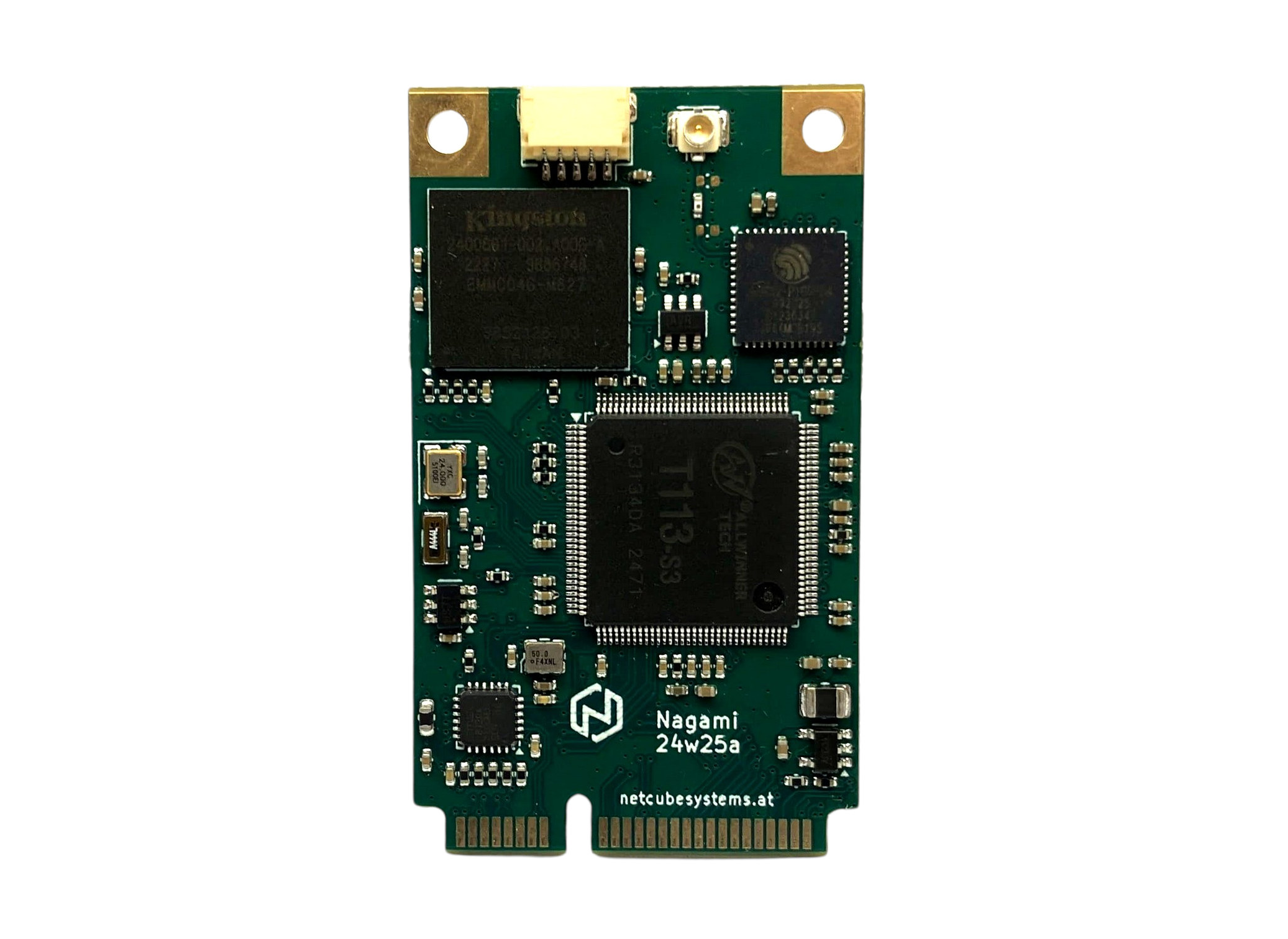

NetCube Systems Nagami เป็นโมดูล (system-on-module) ขนาดเล็ก ขนาดเล็กที่ใช้ Allwinner T113-S3 ซึ่งเพิ่งถูกเพิ่มเข้าไปใน Linux 6.18 จุดเด่นของโมดูล (SoM) ตัวนี้คือรองรับ Linux mainline ตามมาตรฐาน และมาพร้อมฟีเจอร์ที่ค่อนข้างแปลกใหม่ เช่น การใช้ฟอร์มแฟกเตอร์แบบ mini PCIe และชิป ESP32 ทำหน้าที่เป็นโคโปรเซสเซอร์สำหรับการเชื่อมต่อ WiFi 4 และ Bluetooth

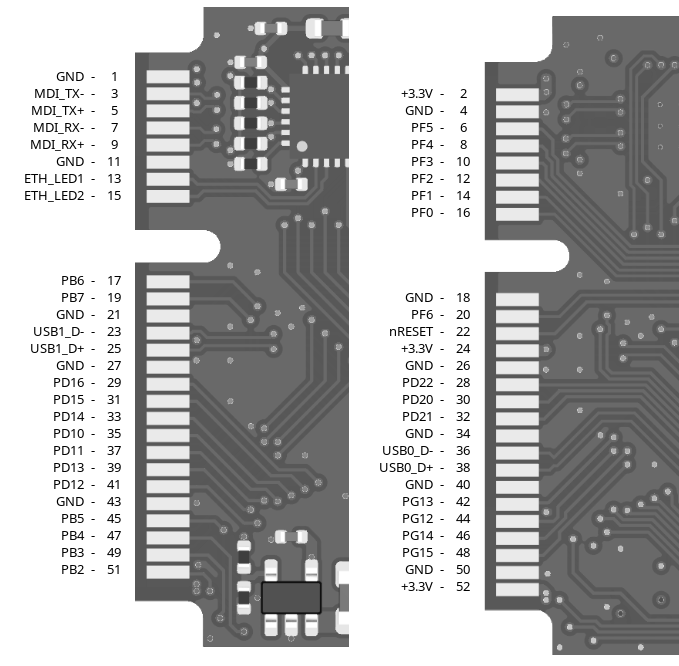

โมดูล Nagami ยังมาพร้อมกับ DDR3 ขนาด 128MB (ฝังในชิป T113-S3), eMMC flash ขนาด 4GB, ชิป Fast Ethernet PHY และคอนเนกเตอร์ Qwiic สำหรับโมดูล I2C เสริม โดย I/O ทั้งหมดถูกนำออกผ่าน mini PCIe edge connector รวมถึงออดิโอ, Ethernet, USB 2.0 OTG/Host และพอร์ต I/O แบบ low-speed หลากหลายชนิด

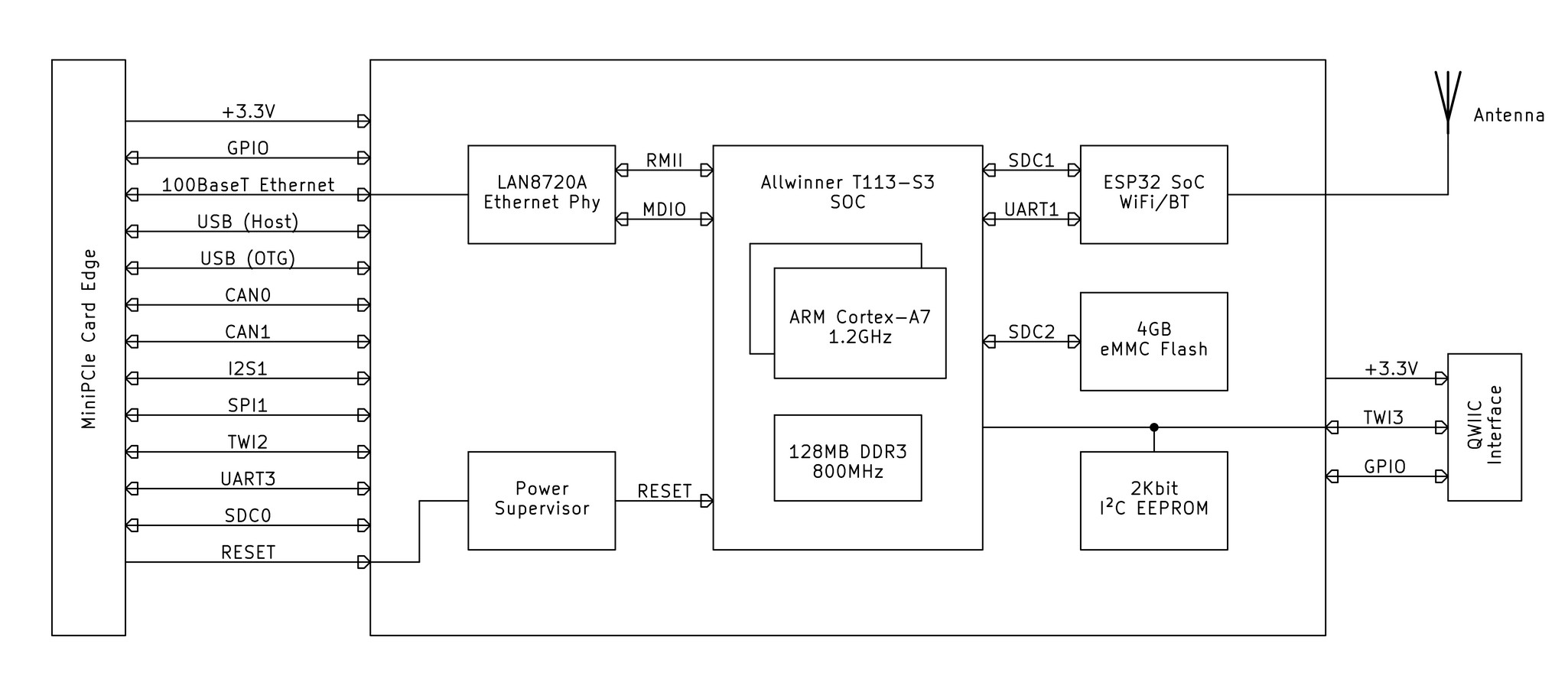

สเปคของโมดูล (SoM) Nagami :
- SoC – Allwinner T113-S3
- CPU – Dual-core Arm Cortex-A7 @ 1.2 GHz พร้อม L1 I-cache 32KB + L1 D-cache 32KB ต่อคอร์ และ L2 cache 256KB
- DSP – HiFi4 แบบ Single-core
- VPU – ถอดรหัสวิดีโอ H.265/H.264 สูงสุด 1080p60 และเข้ารหัส JPEG/MJPEG สูงสุด 1080p60
- หน่วยความจำ – DDR3 128MB
- สตอเรจ
- eMMC 4GB
- I2C EEPROM (รองรับ Qwiic พร้อม MAC address)
- เครือข่าย
- Ethernet 10/100 Mbps (LAN8720A)
- WiFi 4 และ Bluetooth 5.x ผ่านชิป ESP32 เชื่อมต่อผ่าน UART และ SDIO; มีคอนเนกเตอร์ IPEX สำหรับเสาอากาศ
- คอนเนกเตอร์ Mini PCIe (Edge Connector)
- ออดิโอ
- สูงสุด 2× I2S/PCM
- สูงสุด 1× SPDIF In/Out
- Ethernet – Fast Ethernet 10/100 Mbps
- USB – 1× USB 2.0 OTG, 1× USB 2.0 Host
- ขา I/Os แบบ Low-speed – สูงสุด 5× UART (2 ช่องมี RTS/CTS), 2× CAN 2.0B, 4× I2C, 1× SPI พร้อม HOLD/WP
- การขยาย – คอนเนกเตอร์ Qwiic I2C
- ไฟเลี้ยง – 3.3V
- ขนาด – 50.95 × 30 มม. (ฟอร์มแฟกเตอร์ mini PCIe มาตรฐานพร้อมรูยึด 2 จุด)
- ช่วงอุณหภูมิใช้งาน
- -25 ถึง 75°C (ไม่ใส่ฮีทซิงก์)
- -25 ถึง 85°C (ใส่ฮีทซิงก์)
โมดูล Nagami ใช้งานร่วมกับระบบปฏิบัติการ Linux ตระกูล embedded ที่สร้างด้วย Buildroot หรือ Yocto ได้ และรองรับ U-Boot และ Linux Kernel แบบ mainline เหมาะสำหรับงานด้านอุตสาหกรรม ระบบบ้านอัตโนมัติ IoT/IIoT หุ่นยนต์ และระบบฝังตัวทั่วไป
มี carrier boards ที่ปรากฎใน Linux 6.18 สองรุ่น:
NetCube Systems Nagami Basic Carrier Board เป็นบอร์ดฐานสำหรับโมดูล Nagami SoM ใช้เป็นต้นแบบอ้างอิงสำหรับการออกแบบฮาร์ดแวร์ของตนเอง หรือใช้ทดสอบโมดูลร่วมกับอุปกรณ์เสริมต่าง ๆ
NetCube Systems Nagami Keypad Carrier เป็นบอร์ดแบบ Custom ที่ออกแบบให้ใส่ในกล่อง Intercom ของ Ritto มาพร้อม Keypad, ตัวอ่าน NFC และไฟสถานะ โดยทั้งหมดควบคุมผ่าน Ethernet และรองรับ PoE
แต่ยังไม่พบข้อมูลเกี่ยวกับบอร์ดทั้งสองบนเว็บไซต์เอกสาร ซึ่งมีเฉพาะรายละเอียดของโมดูล Nagami และข้อมูลเกี่ยวกับซอฟต์แวร์เท่านั้น
NetCube Systems เป็นบริษัทจากออสเตรียที่มีบอร์ด Allwinner รองรับ Linux mainline เป็นรุ่นที่สอง รุ่นแรกคือ Kumpat ที่ใช้ Allwinner V3s สำหรับงานอัตโนมัติและระบบฝังตัวอุตสาหกรรม, ปัจจุบันมีโมดูล (SoM) ที่ใช้ Allwinner T113-S3 จากผู้ผลิตรายอื่น เช่น MYiR MYC-YT113X และ T113-S3 Core Liteซึ่งแม้จะมีอินเทอร์เฟซมากกว่า (เช่น RGB LCD, กล้อง DVP) แต่ยังคงใช้ Linux 5.4 แบบ BSP ไม่ใช่ mainline
NetCube Systems ยังไม่ได้วางจำหน่ายโมดูล (SoM) Nagami และ carrier board ที่เกี่ยวข้อง แต่ถ้ามีการวางขาย น่าจะพบได้บนร้าน Tindie ของบริษัทและอาจมีข้อมูลเพิ่มในเว็บไซต์ของบริษัทในอนาคต
แปลจากบทความภาษาอังกฤษ : NetCube Systems Nagami Allwinner T113-S3 mini PCIe SoM features ESP32 wireless SoC, supports mainline Linux
