Conclusive Engineering KSTR-SAMA5D27 บอร์ด SBC ขนาดเล็ก, ประหยัดพลังงาน และใช้ Microchip SAMA5D27 SiP

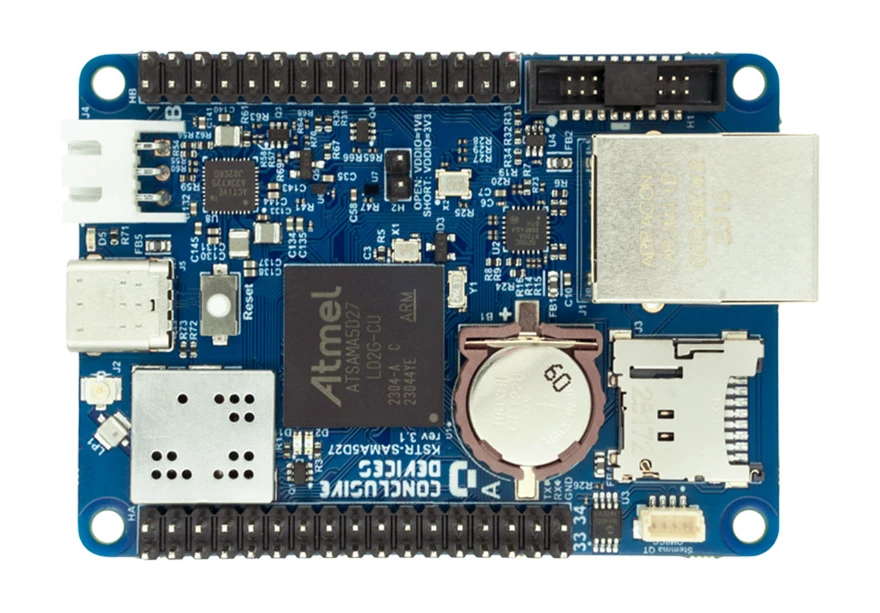

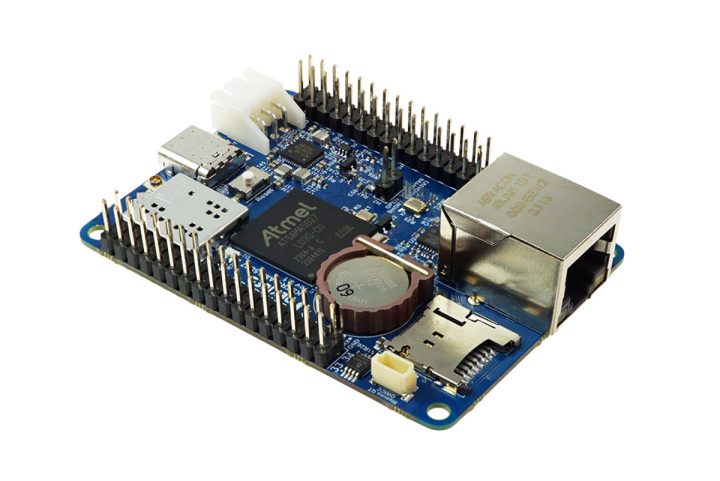

Conclusive Engineering KSTR-SAMA5D27 เป็นคอมพิวเตอร์บอร์ดเดี่ยว (Single Board Computer: SBC) ขนาดเล็กพิเศษเพียง 70 x 50 มม. ที่ใช้ Microchip SAMA5D27 แบบ SiP (System-in-Package) พร้อมสถาปัตยกรรม Arm Cortex-A5 ความเร็ว 500 MHz และหน่วยความจำ LPDDR2 ขนาด 256MB

บอร์ดยังมาพร้อมคุณสมบัติสำคัญ ได้แก่ ช่องเสียบ microSD สำหรับจัดเก็บข้อมูล, EEPROM สำหรับเก็บค่าคอนฟิก, พอร์ต Fast Ethernet สำหรับการเชื่อมต่อเครือข่ายแบบสาย, รองรับการเชื่อมต่อไร้สาย Wi-Fi 4 และ Bluetooth 4.1, พอร์ต USB-C, ขา GPIO จำนวน 2 ชุดสำหรับต่ออุปกรณ์ภายนอก และรองรับการจ่ายไฟผ่าน USB หรือแบตเตอรี่ บอร์ดนี้ถูกออกแบบมาเพื่อใช้งานในด้านอุปกรณ์ IoT, ระบบอัจฉริยะ (Smart Systems) และงานประมวลผลขอบเครือข่าย (Edge Computing)

สเปคของ Conclusive Engineering KSTR-SAMA5D27 :

SiP – Microchip SAMA5D27
- CPU – Arm Cortex-A5 microprocessor @ 500 MHz
- หน่วยความจำ – RAM LPDDR2 256 MB
สตอเรจ
- MicroSD card slot
- EEPROM 4KB
เครือข่าย
- พอร์ต Ethernet ความเร็ว 10/100 Mbps แบบหัวต่อ RJ45
- 2.4 GHz WLAN IEEE 802.11 b/g/n และ Bluetooth 4.1
USB
- 1x USB 2.0 OTG แบบ Type-C
- 1x USB 2.0 Host ผ่านขา Expansion header
การขยาย

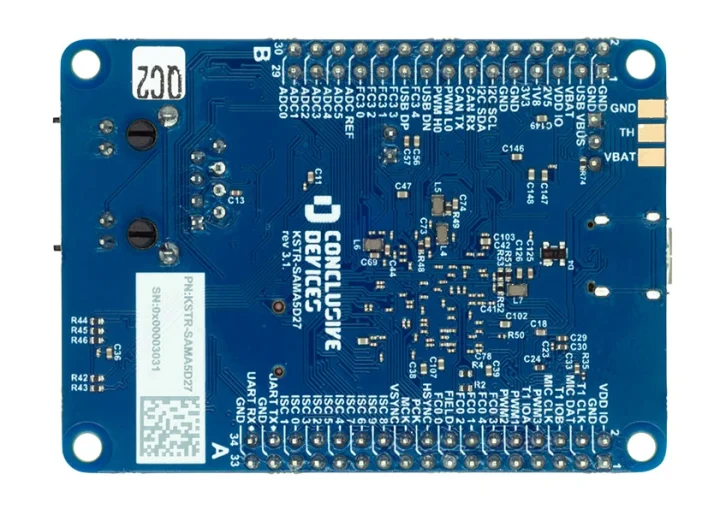

- คอนเนกเตอร์ 34-pin และ 30-pin
  - 2x Flexcom (เลือกใช้งานได้: I2C, SPI, UART)
  - I2C
  - ADC 6 ช่อง พร้อม Vref
  - Image Sensor Controller (ISC) ความละเอียด 10-bit รองรับเซ็นเซอร์ 10-bit และ 12-bit
  - PWM 4 ช่อง
  - Timer I/O
  - CAN Bus
  - USB
  - อินพุตเสียงแบบ PDMIC
  - Console UART
  - ขาไฟ: 3.3V, 2.5V, 1.8V, 5.0V และ VBAT
- คอนเนกเตอร์ Qwiic
ดีกบัก
- Console debug UART ผ่าน expansion header
- Conclusive Developer Cable connector
  - System UART
  - พอร์ต JTAG
  - System I2C bus (สำหรับโปรแกรม EEPROM)
ความปลอดภัย
- Arm TrustZone
- Secure Boot
- Hardware encryption engine
- Memory Integrity Monitor
อื่น ๆ
- ปุ่ม Reset
- LED แสดงสถานะ 3 ดวง (Power, System Heartbeat, และกำหนดเองได้)
- RTC (Real-Time Clock) บน MPU
- รองรับแบตเตอรี่สำรอง (CR1220) สำหรับ RTC และ SRAM
- ขาเลือกแรงดัน VDDIO (3.3V หรือ 1.8V)
การจัดการพลังงาน
- จ่ายไฟ 5V DC ผ่าน USB Type-C
- รองรับแบตเตอรี่ Li-Ion ภายนอก พร้อมระบบชาร์จ ตรวจสอบระดับแบต และอุณหภูมิ (ผ่านคอนเนกเตอร์ 3 ขาและ solder pads)
- การใช้พลังงาน (SoC)
  - โหมดประหยัดพลังงานต่ำ: น้อยกว่า 200 µA (พร้อมปลุกระบบได้รวดเร็ว)
  - โหมดสำรอง (Backup mode): 5 µA
ขนาด – 70 x 50 มม.

Conclusive Engineering ให้การรองรับซอฟต์แวร์หลายแพลตฟอร์ม ได้แก่ Linux เวอร์ชัน 6.1 และ 6.5, U-Boot, Yocto Project, Buildroot และ Ubuntu อีกทั้งยังสามารถรองรับ FreeBSD ได้ตามคำขอ โดยมีเอกสารเริ่มต้นใช้งาน ลิงก์ดาวน์โหลดอิมเมจระบบปฏิบัติการ และซอร์สโค้ดให้ศึกษาผ่านหน้า Wiki

ตระกูล SAMA5D2 family ถูกเปิดตัวครั้งแรกในปี 2018 และบอร์ด/โมดูลส่วนใหญ่ที่เกี่ยวข้องถูกเปิดตัวในช่วงปี 2019 ถึง 2021 เช่น Jupiter Nano, HaneSOM โมดูลขนาดจิ๋ว, Arrow Shield96 และ Giant board ซึ่งมีชื่อค่อนข้างชวนสับสนแม้จะใช้ฟอร์มแฟกเตอร์แบบ Adafruit Feather แม้ว่าชิปจะมีอายุประมาณ 8 ปีแล้ว แต่บอร์ด KSTR-SAMA5D7 ถือว่ายังค่อนข้างใหม่

ตัวอย่าง (samples) วางจำหน่ายบนร้านค้าออนไลน์ของบริษัทตั้งแต่ปีที่ผ่านมา ตัวอย่างบอร์ด Microchip SAMA5D27 SBC มีราคา $119 (~3,800฿) บนร้าน Conclusive store และสามารถดูข้อมูลเพิ่มเติมได้จากหน้าผลิตภัณฑ์ของบริษัท
