Simplia CONNECT RW612 : โมดูล M.2 2230 6-in-1 รวม WiFi 6, Bluetooth 5.4, 802.15.4, LTE-M, NB-IoT และ GNSS ครบในตัวเดียว

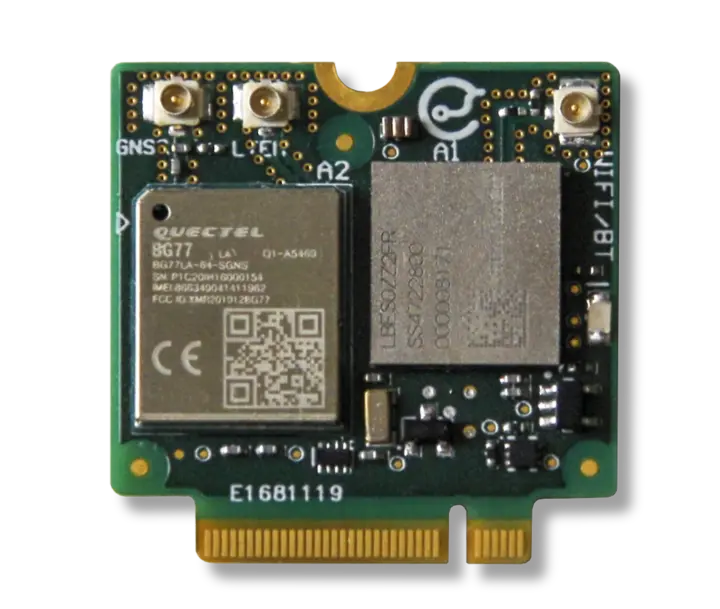

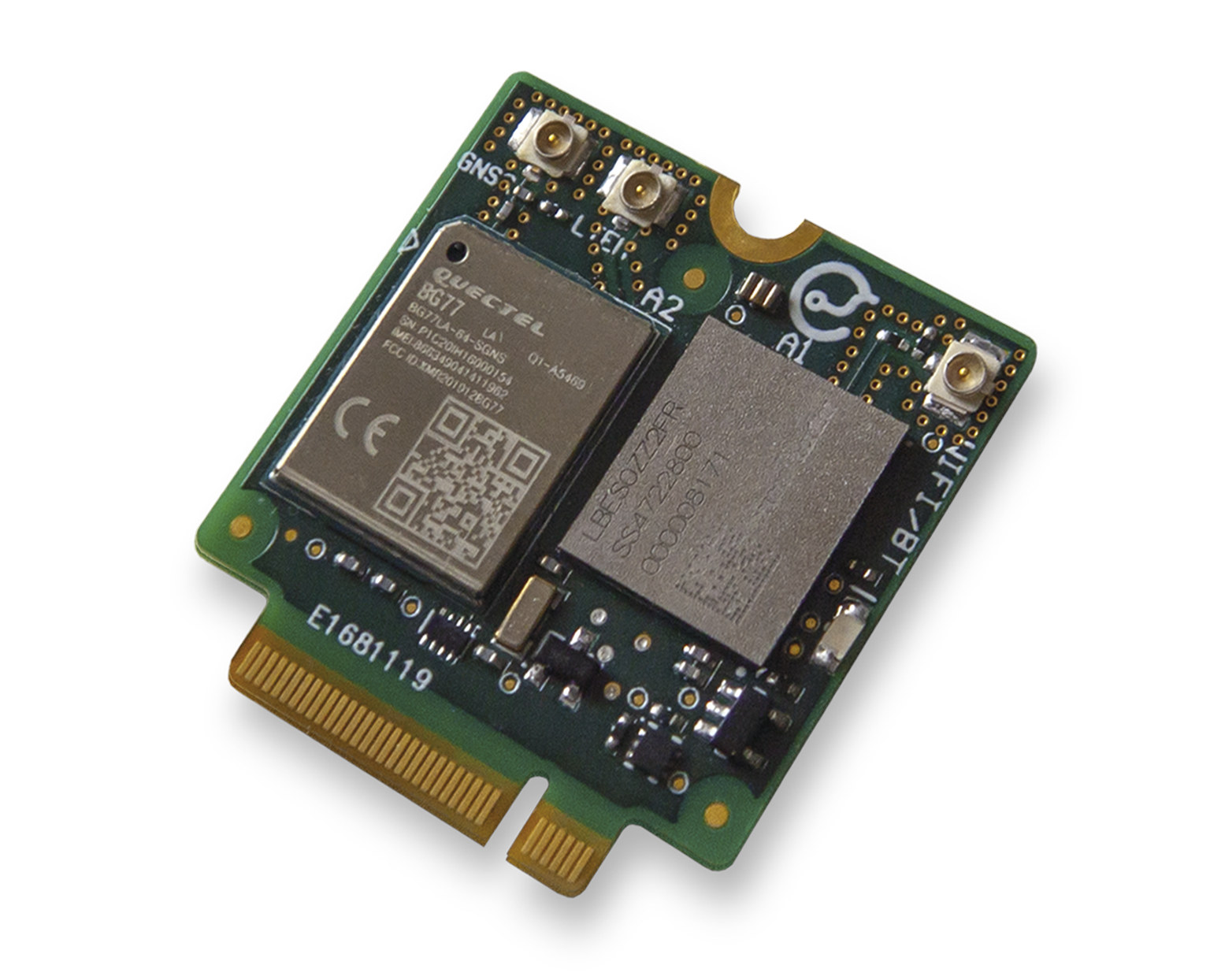

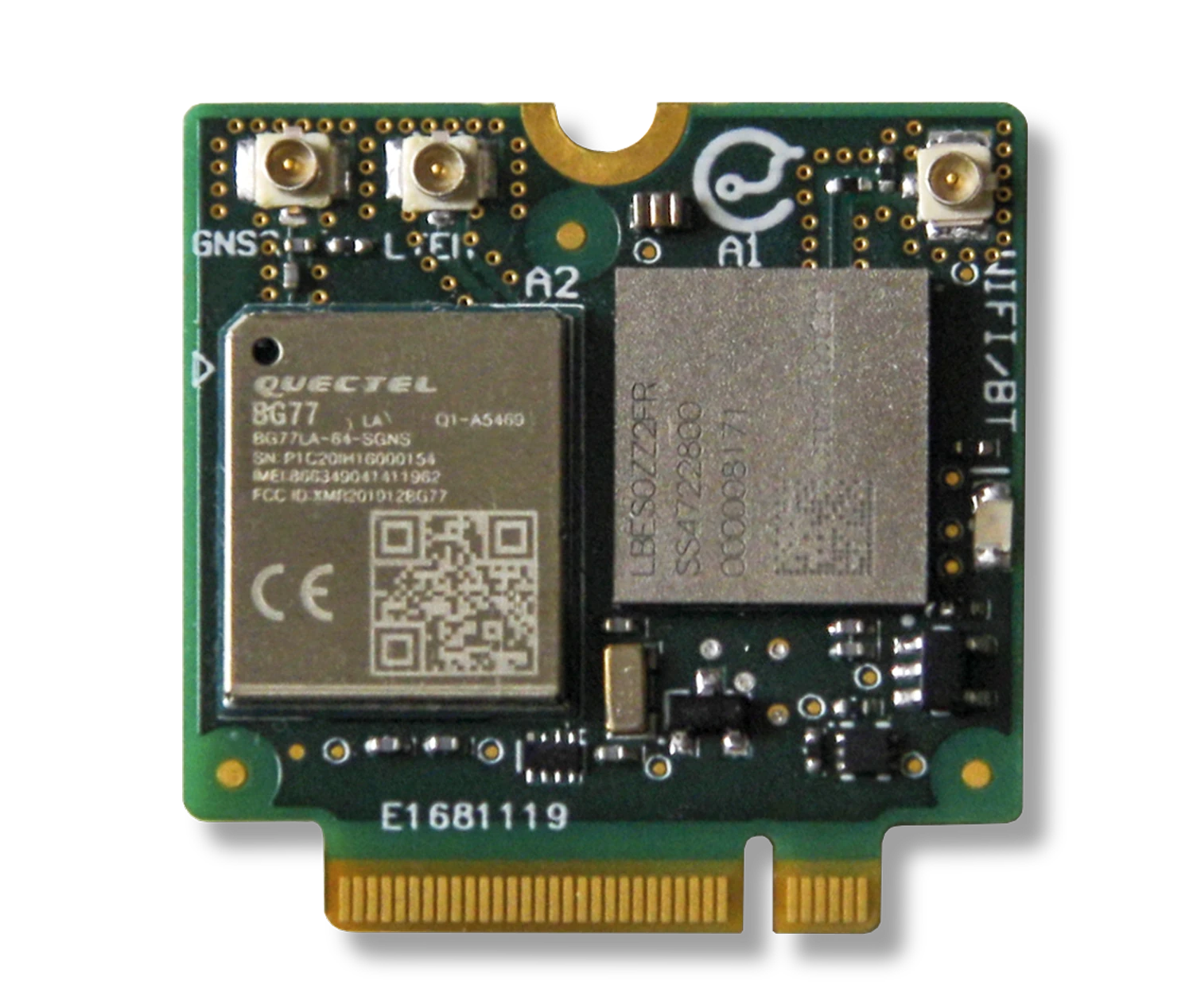

Simplia CONNECT RW612 เป็นโมดูลไร้สายแบบ M.2 2230 ที่รวมการเชื่อมต่อไว้ถึง 6 รูปแบบในตัวเดียว ได้แก่ WiFi 6 แบบ dual-band, Bluetooth 5.4 LE, วิทยุ 802.15.4 สำหรับ Zigbee หรือ Thread, LTE Cat-M, NB-IoT และ GNSS

นี่เป็นโมดูลตัวแรกที่เราเคยเห็นซึ่งรวมมาตรฐานไร้สายจำนวนมากขนาดนี้ไว้ในโมดูล M.2 2230 ขนาดเล็ก โดยเป็นไปได้จากการรวมชิป NXP RW612 (สำหรับ WiFi, BLE และ 802.15.4) เข้ากับโมดูลเสริม Quectel BC77 (สำหรับ LTE-M, NB-IoT และ GNSS)

สเปกของ Simplia CONNECT RW612 :

โมดูลไร้สาย
- Murata Type 2FR (LBESOZZ2FR)
  - SoC – NXP RW612
    - CPU – Arm Cortex-M33 @ 260 MHz
    - หน่วยความจำ – SRAM 1.2 MB
    - ระบบไร้สาย
      - Wi-Fi 6 แบบ Dual-band (802.11ax) 1×1 SISO
      - Bluetooth LE 5.4
      - วิทยุ 802.15.4 สำหรับ Thread และ Zigbee
  - หน่วยเก็บข้อมูล – Flash ในตัว 16MB หรือ 32MB ผ่าน FlexSPI
  - ความปลอดภัย – NXP EdgeLock
  - แพ็กเกจ – 12.0 × 11.0 × 1.5 มม. (BGA)
- โมดูลเสริม Quectel BG77 (BG77LA, ซึ่งคล้าย BG770A แต่ไม่มี 5G NTN)
  - คุณสมบัติ LTE
    - 3GPP Rel. 14
    - LTE Cat M1 (LTE-M/eMTC)
      - 1.4 MHz RF bandwidth
      - ความเร็วสูงสุด 588 kbps (ดาวน์โหลด), 1119 kbps (อัปโหลด)
    - LTE Cat NB2 (NB-IoT)
      - 200 KHz RF bandwidth
      - ความเร็วสูงสุด 127 kbps (ดาวน์โหลด), 158.5 kbps (อัปโหลด)
    - Tx power – 21 dBm +1.7/-3 dB (Class 5)
  - GNSS – GPS, GLONASS, BeiDou, Galileo และ QZSS
  - แพ็กเกจ – 14.9 × 12.9 × 1.7 มม.
โฮสต์อินเทอร์เฟซ – M.2 edge connector รองรับ USB 2.0, SD, RMII, UART, I2C และอาจมีอื่น ๆ (อยู่ระหว่างยืนยัน)
Expansion – คอนเนกเตอร์ Hirose แบบ 40 ขา ความหนาแน่นสูง รองรับ USB OTG, SWD, UART, I2C, SD, ช่องใส่ SIM และ GPIO 17 ขา (อยู่ระหว่างยืนยัน)
อื่นๆ – 3x คอนเนกเตอร์ IPEX สำหรับ cellular, GNSS และ WiFi/BT/802.15.4
แรงดันไฟเลี้ยง – 3.3V
ขนาด – 30 × 22 มม. (มาตรฐาน M.2 2230 module)

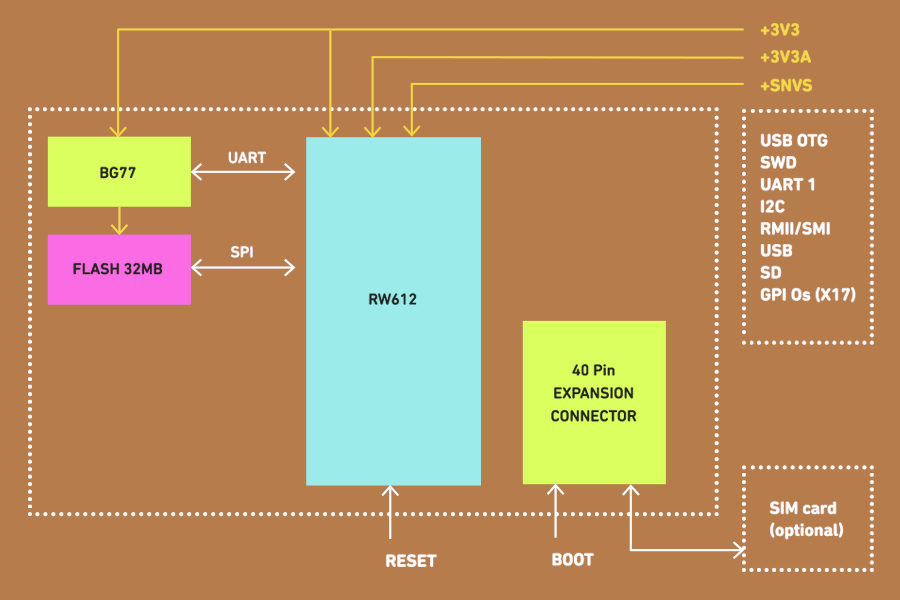

NXP RW612BG77 M2 module block diagram — บล็อกไดอะแกรม

แต่บริษัทไม่ได้ให้รายละเอียดเกี่ยวกับคอนเนกเตอร์ขยายแบบ 40 ขา และผังขา (pinout) ของขั้วต่อ M.2 edge connector ดังนั้นส่วนนี้ของสเปกจึงอ้างอิงจากแผนภาพบล็อกไดอะแกรมด้านบน รวมถึง GitHub repository ของโมดูล CONNECT IMXRT 1052 รุ่นก่อนหน้าซึ่งมีฟอร์มแฟกเตอร์คล้ายกัน

ในด้านซอฟต์แวร์ มีการระบุว่ามี SDK ให้มาพร้อมการรองรับการกำหนดค่า pin muxing แต่ไม่ได้มีรายละเอียดมากนัก คาดว่าน่าจะอิงอยู่บน MCUXpresso SDK (ทำงานแบบ bare metal หรือใช้ FreeRTOS) อีกทางเลือกหนึ่งสำหรับ RW612 คือการใช้ Zephyr RTOS (ระดับ Tier 2 ซึ่งเป็นการรองรับโดยกลุ่ม community)

มี SKU ให้เลือก 3 รุ่น:

BAR0422 – Murata Type 2FR WiFi + Bluetooth, Flash 16MB
BAR0622 – Murata Type 2FR WiFi + Bluetooth, Flash 32MB
BAR0423 – Murata Type 2FR WiFi + Bluetooth 16MB พร้อมโมเด็ม BG77-GNSS

นั่นหมายความว่าเฉพาะ BAR0423 เท่านั้นที่รองรับการเชื่อมต่อไร้สายครบทั้ง 6 รูปแบบ บริษัทไม่ได้เปิดเผยราคาจำหน่าย แต่เพื่อการอ้างอิง Murata Type 2FR มีราคาประมาณ $14 (~470฿) และโมดูล Quectel BG77 ราคาประมาณ $20 (~670฿) เมื่อสั่งซื้อระดับ 1,000 ชิ้น, ดังนั้นราคาสุดท้ายอาจอยู่ราว ๆ $100 (~3,320฿) สามารถดูรายละเอียดเพิ่มเติมได้จากหน้าผลิตภัณฑ์

แปลจากบทความ : Simplia CONNECT RW612 6-in-1 M.2 2230 module offers WiFi 6, Bluetooth 5.4, 802.15.4, LTE-M, NB-IoT, and GNSS connectivity
