Waveshare ESP32-C6-Zero-B – บอร์ด ESP32-C6 ขนาดจิ๋วพร้อม USB-C รองรับแรงดันไฟกว้าง 5V–36V

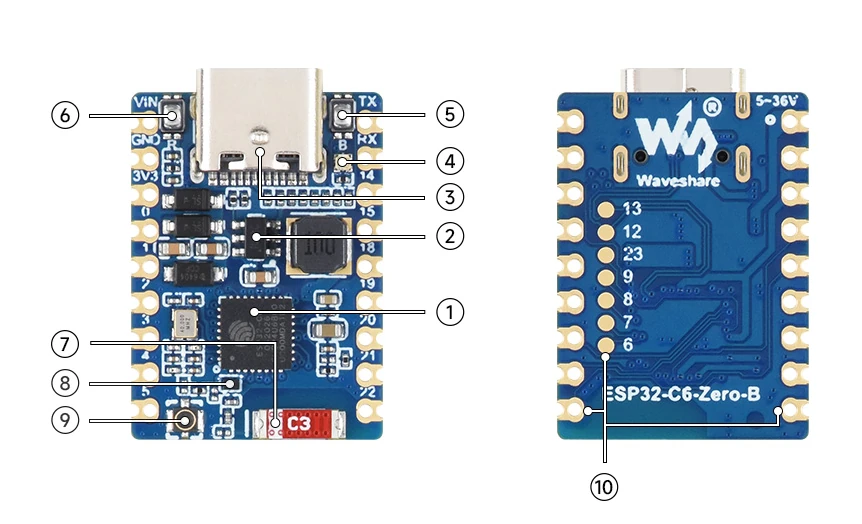

Waveshare ESP32-C6-Zero-B เป็นบอร์ดรุ่นย่อยของ ESP32-C6-Zero แบบ USB-C ของบริษัท Waveshare ที่เพิ่มการรองรับแรงดันไฟเลี้ยงกว้าง 5V–36V สำหรับงานอุตสาหกรรม

บอร์ดนี้ใช้ชิป SoC ไร้สาย ESP32-C6FH8 สถาปัตยกรรม RISC-V มาพร้อมหน่วยความจำแฟลช 8MB รองรับ WiFi 6 ย่าน 2.4 GHz, Bluetooth 5.x LE และวิทยุ 802.15.4 สำหรับ Zigbee และ Thread นอกจากนี้ยังมีขา GPIO สูงสุด 20 ขาให้ใช้งานผ่านเฮดเดอร์และแพดต่าง ๆ มีไฟ RGB LED ในตัว รวมถึงปุ่ม Boot และปุ่ม Reset บนบอร์ดด้วย

สเปคของ Waveshare ESP32-C6-Zero-B :

SoC – Espressif Systems ESP32-C6FH8
- CPU
  - RISC-V 32 บิต แบบ single-core ความเร็วสูงสุด 160 MHz
  - คอร์ RISC-V พลังงานต่ำ ความเร็วสูงสุด 20 MHz
- หน่วยความจำ – SRAM 512KB
- ที่เก็บข้อมูล – ROM 320KB, Flash 8MB
- ระบบไร้สาย – WiFi 6 ย่าน 2.4 GHz, Bluetooth 5.3 และวิทยุ 802.15.4 สำหรับ Thread / Zigbee
USB – พอร์ต USB Type-C สำหรับอัปโหลดโปรแกรมและดีบัก
Expansion
- 2x 9-pin headers รองรับ GPIO สูงสุด 13 ขา พร้อม UART, I2C, SPI, ADC 6 ช่อง, I2S, PWM, Vin, 3.3V out และ GND
- 7x รองรับ GPIO สูงสุด 7 ขา พร้อม UART, I2C, SPI, ADC 1 ช่อง, I2S และ PWM
อื่น ๆ
- ปุ่ม Boot (GPIO 5) และ Reset (GPIO 6)
- ไฟ LED RGB แบบ WS2812
- สายอากาศเซรามิก 2.4 GHz และคอนเนกเตอร์ IPEX 4 (เลือกใช้งานผ่าน GPIO7)
การจ่ายไฟ
- รับไฟ 5V ผ่านพอร์ต USB-C

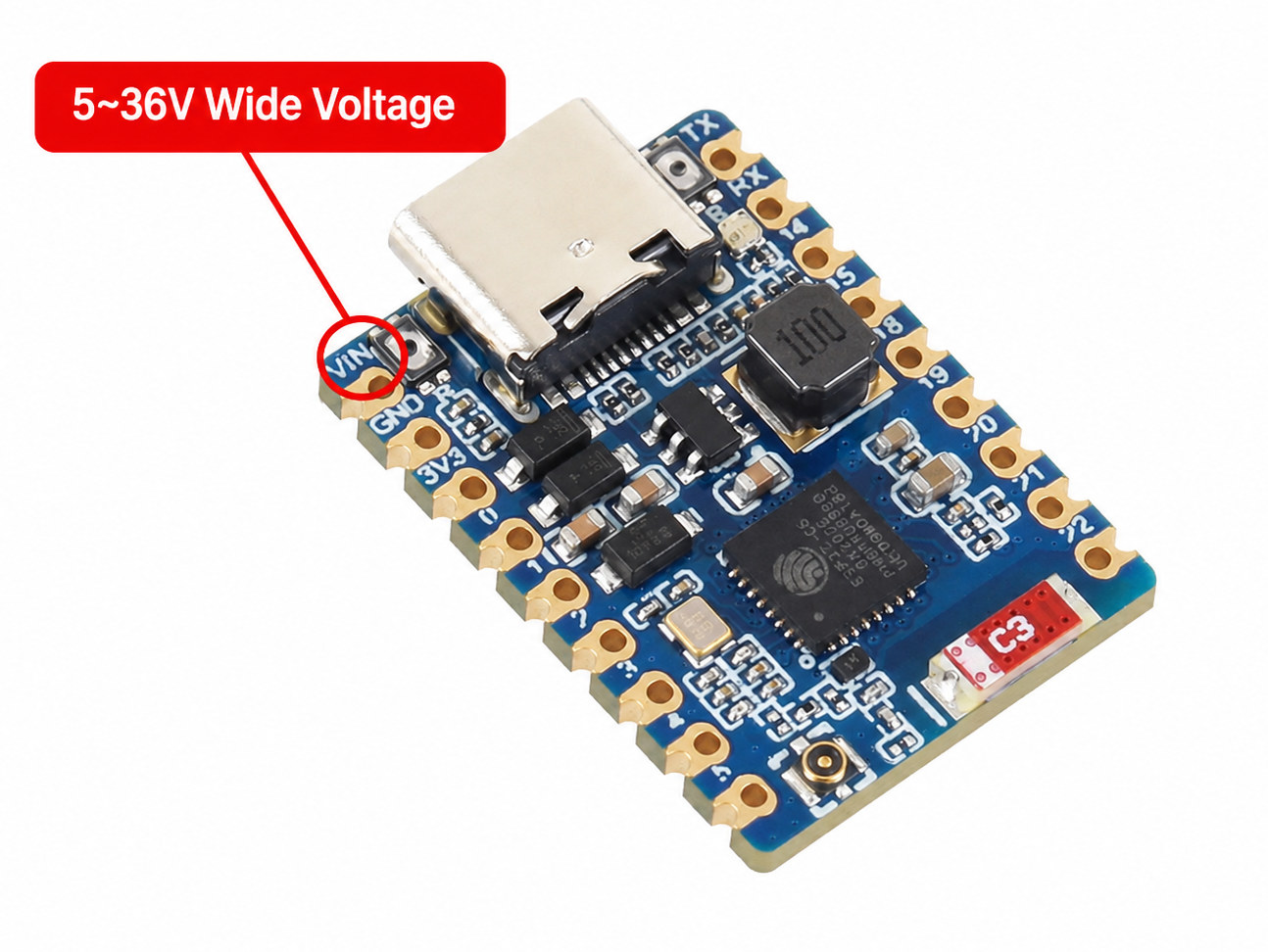

- รับไฟ 5–36V สูงสุด 1A ผ่านขา Vin
- ใช้ชิป SY8301 เป็นตัวแปลงแรงดันแบบ Step-down รองรับ 4.5–40V
ขนาด – 25 x 18 มม.

Waveshare ระบุว่าบอร์ดนี้รองรับเฟรมเวิร์ก ESP-IDF, Arduino และ MicroPython พร้อมทั้งมีคู่มือเริ่มต้นใช้งานพื้นฐานบนเว็บไซต์เอกสาร รวมถึงเอกสารฮาร์ดแวร์เพิ่มเติมสำหรับการอ้างอิง

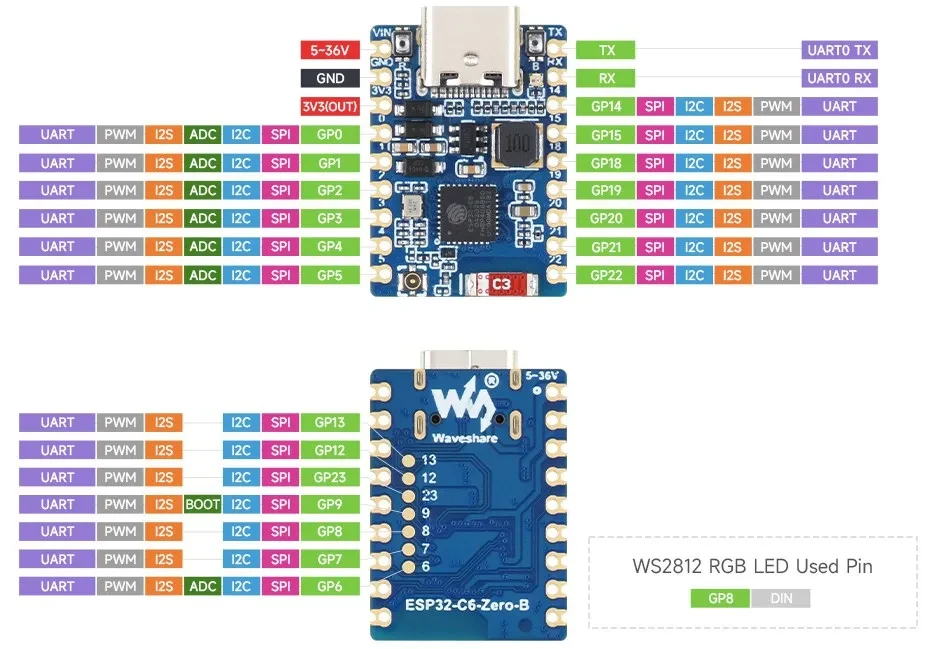

ก่อนหน้านี้เราเคยนำเสนอรุ่นน้องที่ใช้ไฟ 5V อย่างเดียวอย่าง ESP32-C6-Zero ในบทความเกี่ยวกับโปรเจกต์ OpenC6 BIOS ซึ่งเป็นระบบอินเทอร์เฟซลักษณะคล้าย BIOS ที่ช่วยตั้งค่าพอร์ตต่าง ๆ ของชิป ESP32-C6 และเปิดใช้งานฟีเจอร์ เช่น การบูตผ่านเครือข่าย แต่เฟิร์มแวร์ทั่วไปที่ใช้กับ ESP32-C6 ส่วนใหญ่ก็น่าจะสามารถใช้งานได้ เพราะพินส่วนมากสามารถกำหนดค่าได้ผ่านซอฟต์แวร์ตามผังการเชื่อมต่อขา (pinout) ที่แสดงด้านล่างนี้

หมายเหตุ: มีรายงานข้อร้องเรียนในอดีตเกี่ยวกับระยะสัญญาณของสายอากาศแบบเซรามิกที่ใช้ใน ESP32-C6-Zero-B ดังนั้นถ้าระยะการเชื่อมต่อเป็นสิ่งสำคัญสำหรับคุณ คุณอาจต้องใช้สายอากาศภายนอก หรืออาจต้องดัดแปลง/แฮ็กสายอากาศอากาศเล็กน้อย

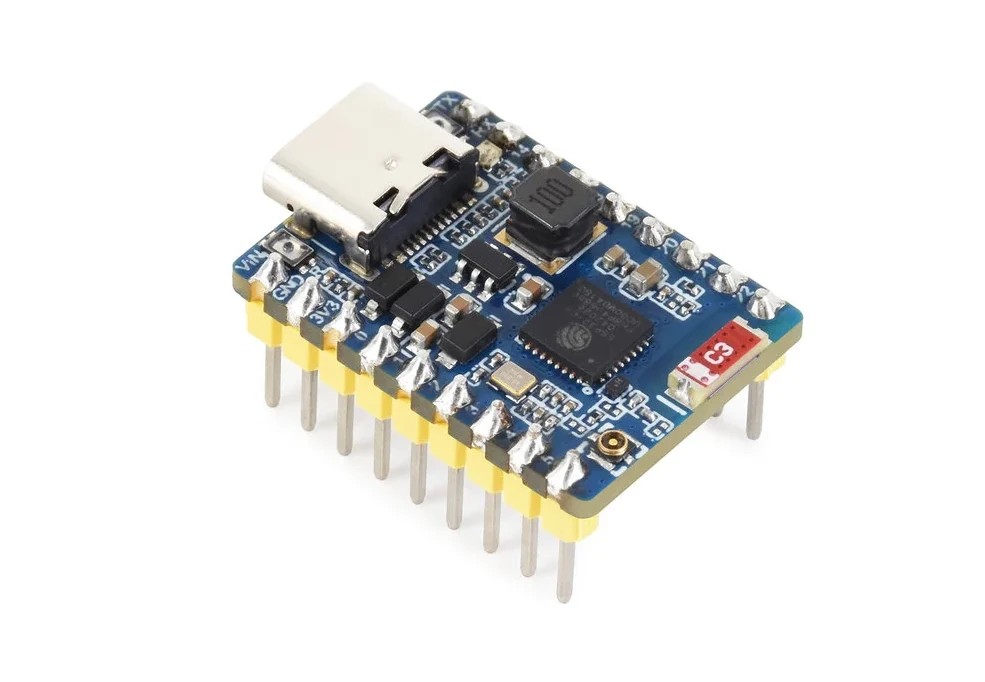

Waveshare จำหน่าย ESP32-C6-Zero-B ในราคาประมาณ $6 (~200฿) ถึง $7 (~230฿) บน AliExpress และบนร้านค้าของบริษัท โดยราคาจะแตกต่างกันตามว่าต้องการแบบที่บัดกรีขาเฮดเดอร์มาให้แล้วหรือไม่ และมีวางจำหน่ายบนร้าน Amazon ของ Waveshare ในเร็ว ๆ นี้ แต่ในตอนนี้ยังมีเฉพาะรุ่นที่ใช้ไฟ 5V อย่างเดียวเท่านั้นที่วางขายอยู่บนแพลตฟอร์มนั้น
