รีวิว Elecrow 26-in-1 Learning Kit for Arduino UNO R4 : ชุดเริ่มต้นสำหรับเรียนรู้ Arduino และ IoT

Elecrow 26-in-1 Learning Kit for Arduino UNO R4 WiFi เป็นชุดเรียนรู้ Arduino ที่ออกแบบมาสำหรับผู้เริ่มต้นและการเรียนการสอนด้าน STEM ภายในประกอบด้วยบอร์ด Arduino UNO R4 WiFi พร้อมบทเรียนตัวอย่าง 26 บท ครอบคลุมตั้งแต่การควบคุม LED การอ่านค่าจากเซ็นเซอร์ ไปจนถึงการพัฒนาโครงงาน IoT ที่เชื่อมต่ออินเทอร์เน็ตได้

บริษัท Elecrow ได้ส่งชุดการเรียนรู้ 26-in-1 Learning Kit for Arduino UNO R4 พร้อมกับอุปกรณ์เสริมต่าง ๆ สิ่งแรกที่ประทับใจคือการจัดวางอุปกรณ์ภายในกล่องจัดเก็บที่แข็งแรง เป็นระเบียบและพร้อมใช้งานทันที โดยในบทความนี้เราจะทำความรู้จักกับอุปกรณ์ภายในชุดการเรียนรู้นี้ ตั้งแต่การแกะกล่อง ตรวจสอบสเปคและอุปกรณ์ที่ให้มา พร้อมการเริ่มต้นใช้งาน 26-in-1 Learning Kit บนโปรแกรม Arduino IDE ทดสอบการทำบทเรียนต่าง ๆ เช่น การเปิดปิดไฟ วัดระยะทางจากเซ็นเซอร์ และการทำที่จอดรถอัจฉริยะ

สเปคของ 26-in-1 Learning Kit for Arduino UNO R4 :

บอร์ดหลัก – Arduino UNO R4 WiFi
- หน่วยประมวลผล – RA4M1 (Arm Cortex-M4 @ 48 MHz)
- หน่วยความจำ – SRAM 32 kB
- หน่วยความจำแฟลช – 256 kB
- ระบบเครือข่าย – รองรับ Wi-Fi 2.4 GHz (802.11 b/g/n) และ Bluetooth 5
พอร์ตเชื่อมต่อ
- Digital Interface จำนวน 6 ช่อง
- Analog Interface จำนวน 4 ช่อง
- I2C Interface จำนวน 4 ช่อง
- Header 4 Pin จำนวน 4 ช่อง
- คอนเนกเตอร์ 3 Pin จำนวน 2 ช่อง
- Stepper Motor Interface จำนวน 1 ช่อง
อุปกรณ์แสดงผล – LED Dot Matrix ขนาด 12 x 8
แรงดันไฟฟ้าทำงาน – 5 V
วัสดุกล่อง
- พลาสติกแข็ง
- ขนาด – 278 × 200 × 43 มิลลิเมตร
- น้ำหนัก – 600 กรัม
ช่วงอุณหภูมิการทำงาน – 0°C ถึง 60°C
ช่วงอุณหภูมิการจัดเก็บ – 0°C ถึง 60°C

จุดเด่นของชุดนี้ไม่ได้อยู่ที่บอร์ด Arduino UNO R4 WiFi เพียงอย่างเดียว แต่ยังรวมถึง Base Shield ที่ Elecrow ออกแบบขึ้นมาเพื่อให้ผู้ใช้สามารถเสียบเซ็นเซอร์หรือโมดูลได้โดยตรงผ่านพอร์ต Digital, Analog และ I2C โดยไม่ต้องใช้ Breadboard จึงช่วยให้เริ่มต้นทดลองโครงงานได้รวดเร็วและลดความยุ่งยากในการเดินสาย

แกะกล่อง 26-in-1 Learning Kit for Arduino UNO R4

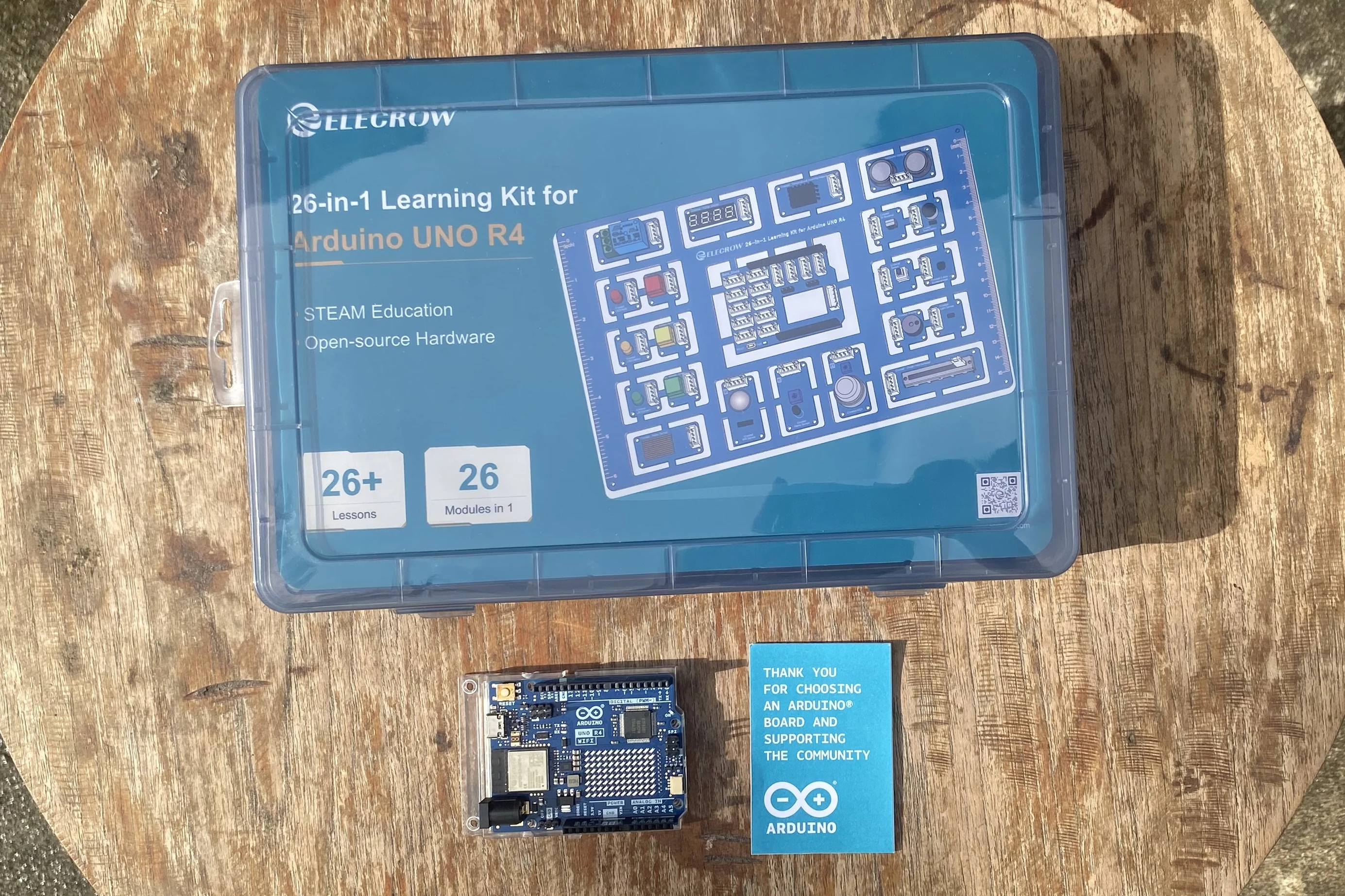

เราได้รับชุด 26-in-1 Learning Kit for Arduino UNO R4 WiFi มาในกล่องพลาสติกแข็งที่ออกแบบมาสำหรับการจัดเก็บและพกพาโดยเฉพาะ ภายในมีแผ่นรองและช่องเก็บอุปกรณ์แยกเป็นสัดส่วน ช่วยป้องกันบอร์ดและโมดูลต่าง ๆ ระหว่างการขนส่งได้เป็นอย่างดี ตัวชุดมาพร้อมบอร์ด Arduino UNO R4 WiFi, โมดูลและเซ็นเซอร์รวม 26 รายการ รวมถึงอุปกรณ์เสริมอย่าง Servo Motor, Stepper Motor, I2C LCD, Moisture Sensor และสายเชื่อมต่อสำหรับเริ่มต้นใช้งานได้ทันที นอกจากนี้ Elecrow ยังออกแบบให้โมดูลส่วนใหญ่เป็นแบบ Plug-and-Play ช่วยลดความยุ่งยากในการต่อวงจรและลดโอกาสเสียบสายผิด เหมาะสำหรับผู้เริ่มต้น รวมถึงการเรียนการสอนด้าน STEM ในโรงเรียน มหาวิทยาลัย หรือ Makerspace ที่ต้องการให้ผู้เรียนเริ่มทดลองและเห็นผลลัพธ์ได้อย่างรวดเร็ว

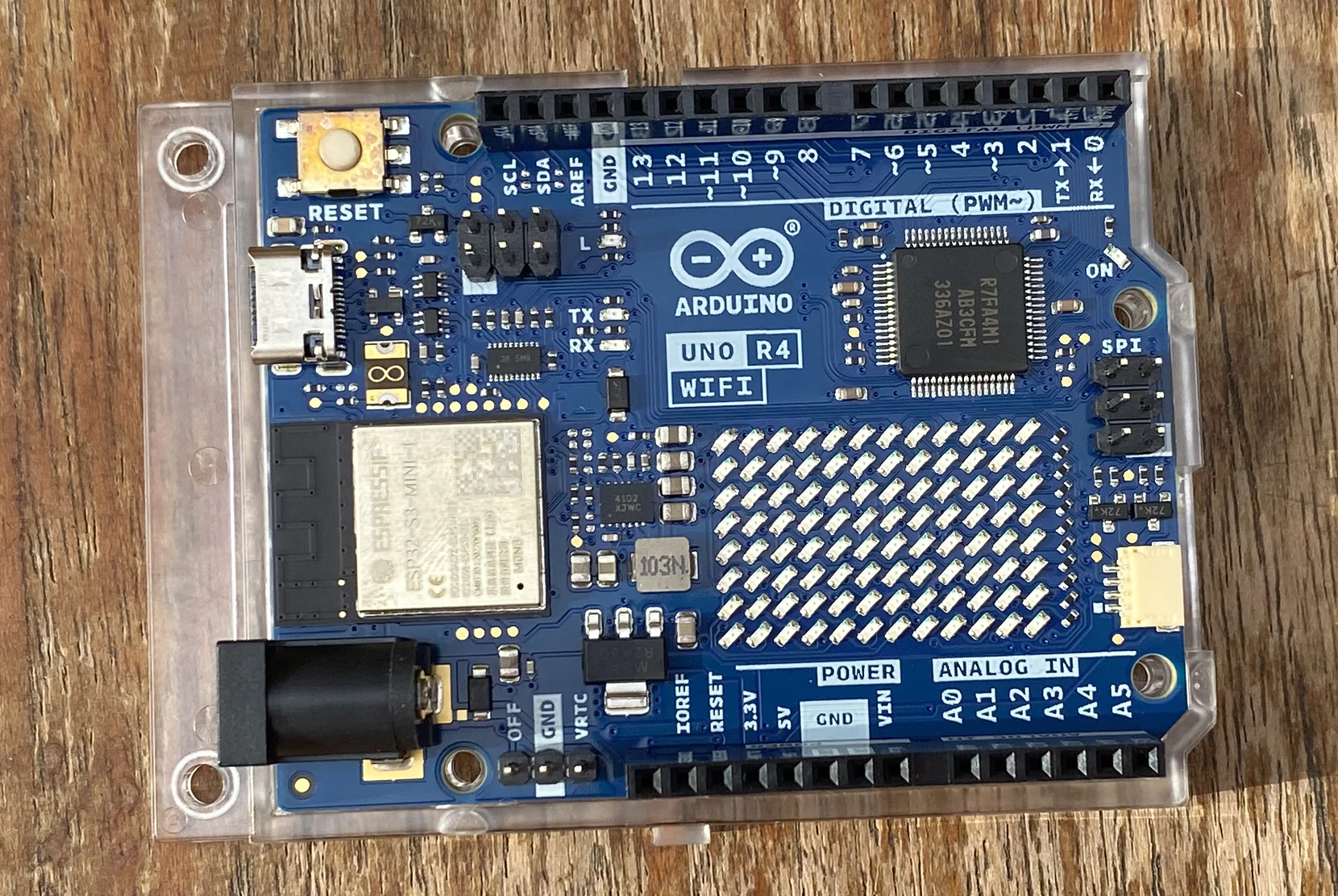

หัวใจหลักของชุดการเรียนรู้นี้คือ บอร์ด Arduino UNO R4 WiFi ที่มาพร้อมไมโครคอนโทรลเลอร์ที่ใช้ชิป Renesas RA4M1 แบบ 32-bit Arm Cortex-M4F พร้อมโมดูล ESP32-S3 ที่รองรับ Wi-Fi และ Bluetooth LE ในตัว นอกจากนี้ยังมี LED Matrix ขนาด 12×8 และคอนเนกเตอร์ Qwiic ช่วยให้พัฒนาโครงงาน IoT และเชื่อมต่ออุปกรณ์เสริมได้สะดวกยิ่งขึ้น

อุปกรณ์เสริมแยกชิ้น

จอแสดงผลตัวเลข 4 หลัก
โมดูลรีเลย์
ปุ่มกดสีแดง
ปุ่มกดสีเหลือง
ปุ่มกดสีเขียว
หลอดไฟสีแดง
หลอดไฟสีเหลือง
หลอดไฟสีเขียว
เซ็นเซอร์วัดน้ำ
เซ็นเซอร์ตรวจจับความเคลื่อนไหว (PIR)
บอร์ดขยายพอร์ต
เซ็นเซอร์ตรวจจับเปลวไฟ
เซ็นเซอร์ตรวจจับก๊าซและควัน MQ-2
ตัวต้านทานปรับค่าได้แบบสไลด์
เซ็นเซอร์แสง
บัซเซอร์
เซ็นเซอร์วัดความเร่ง 3 แกน
สวิตช์
เซ็นเซอร์เสียง
ตัวรับสัญญาณอินฟราเรด
เซ็นเซอร์วัดระยะทางด้วย Ultrasonic
เซ็นเซอร์วัดอุณหภูมิและความชื้น

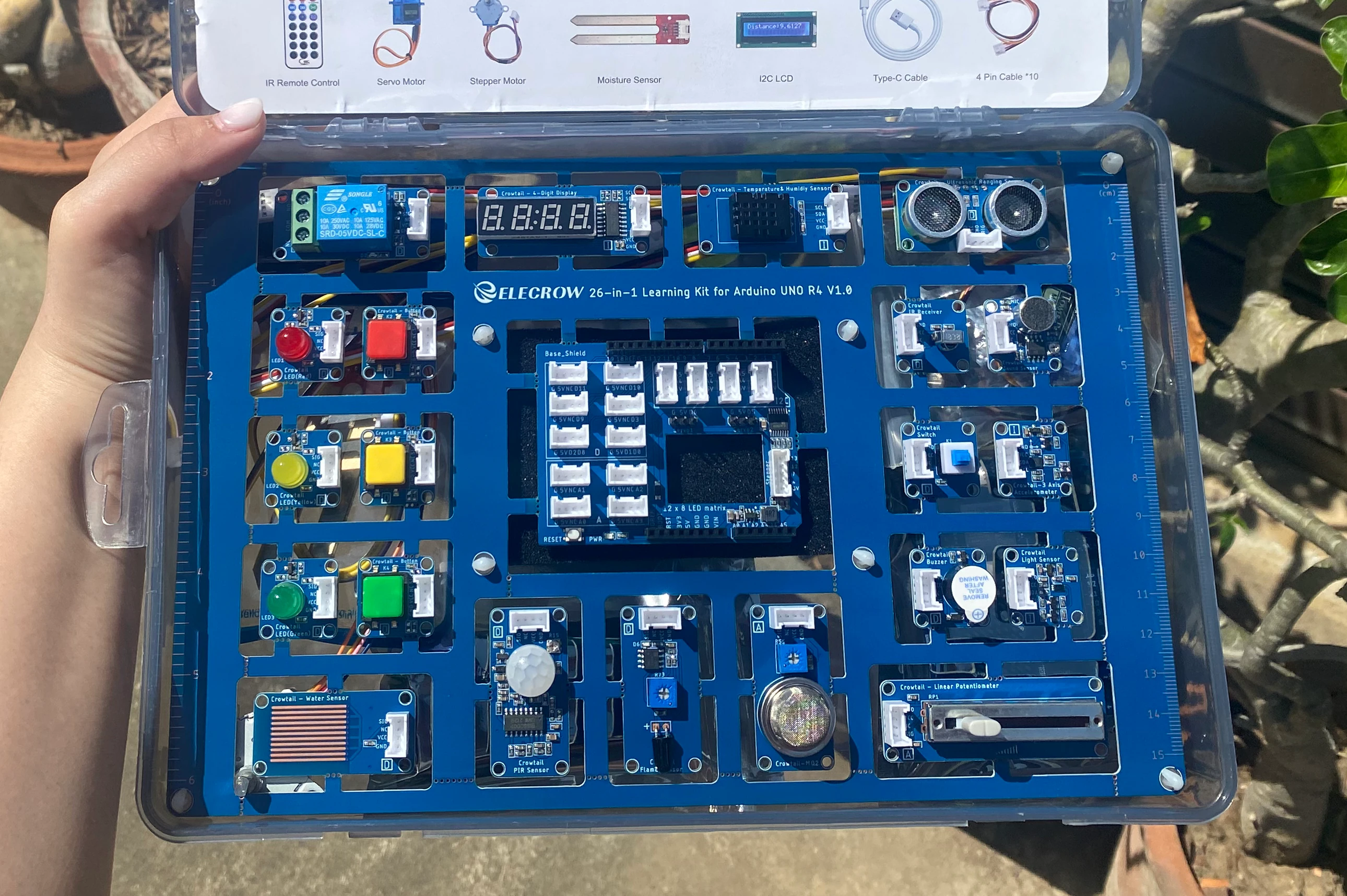

เมื่อเปิดกล่องออกมา สิ่งแรกที่สังเกตได้คือการจัดเก็บอุปกรณ์อย่างเป็นระเบียบภายในกล่องพลาสติกแข็ง พร้อมช่องสำหรับอุปกรณ์แต่ละชิ้น ช่วยให้พกพาและจัดเก็บได้สะดวก โดยมีโมดูลจำนวนมากติดตั้งอยู่บนบอร์ดพื้นฐาน ทำให้ลดความยุ่งยากในการต่อสายไฟและไม่จำเป็นต้องบัดกรี เหมาะอย่างยิ่งสำหรับผู้เริ่มต้นหรือใช้เป็นสื่อการเรียนการสอนในห้องเรียน

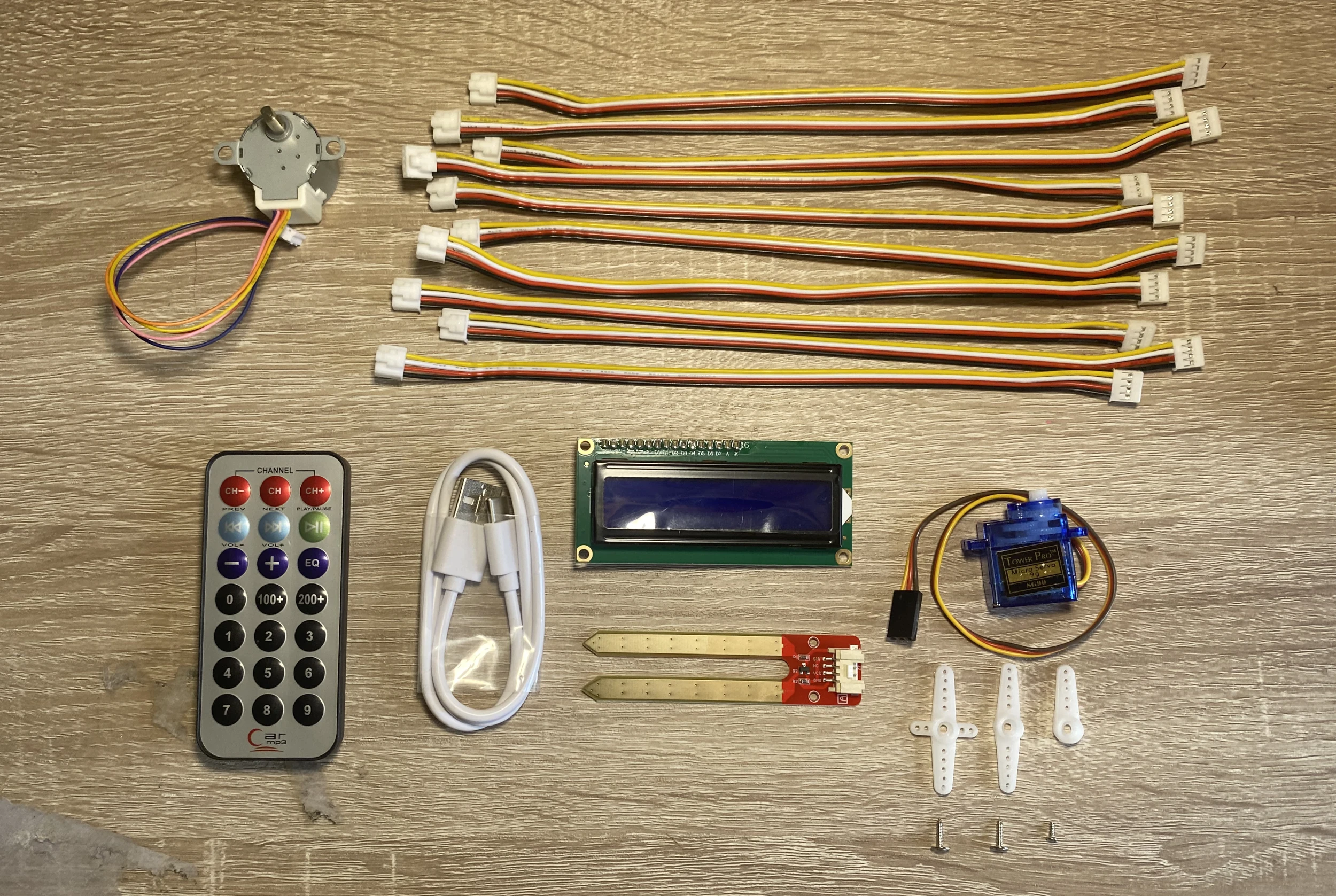

อุปกรณ์เสริม

มอเตอร์สเต็ปเปอร์
รีโมตคอนโทรล
สาย USB Type-C
จอแสดงผล LCD แบบ I2C
เซ็นเซอร์วัดความชื้นในดิน
เซอร์โวมอเตอร์
สายเคเบิล 4 พิน จำนวน 10 เส้น

เริ่มต้นการใช้งาน Arduino UNO R4 ร่วมกับชุดการเรียนรู้ Elecrow 26-in-1 Learning Kit บน Arduino IDE

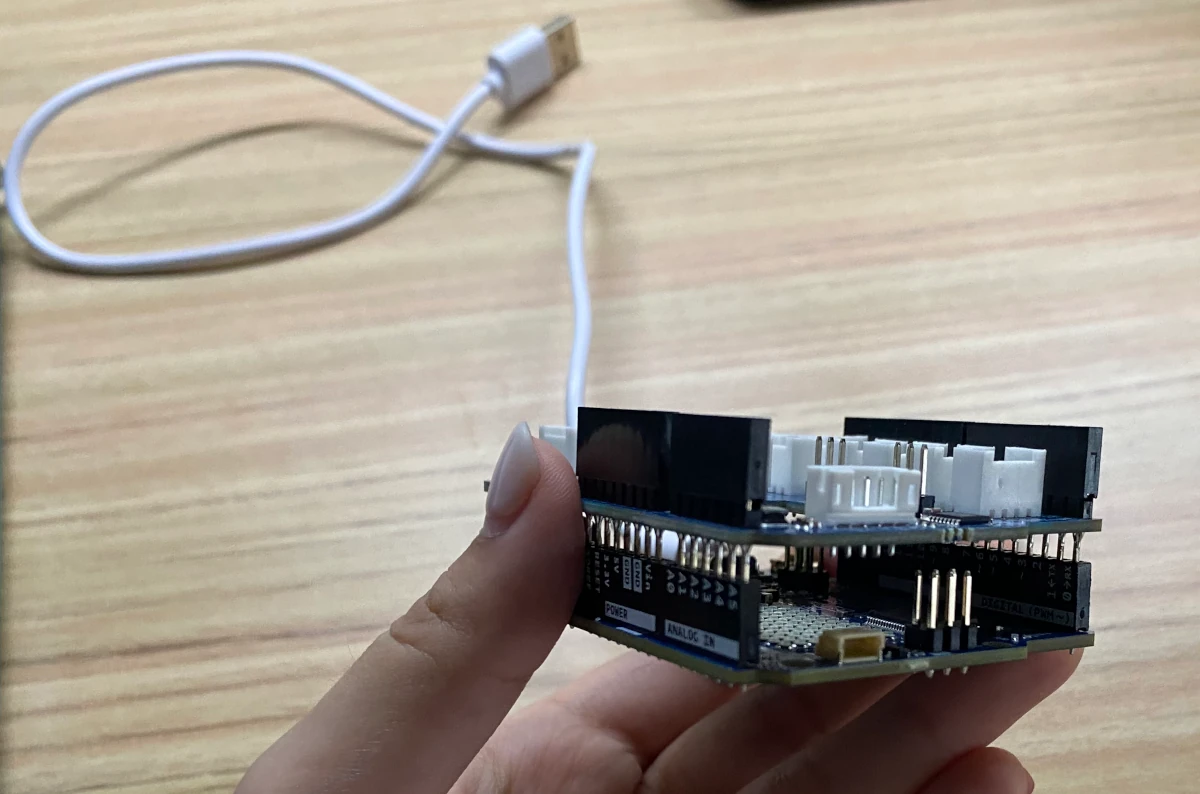

เริ่มจากการเชื่อมต่อ บอร์ดขยายพอร์ต กับ Arduino UNO R4 ในรีวิวนี้เราจะใช้สาย USB Type-C เพื่อเชื่อมต่อ Arduino UNO R4 WiFi กับคอมพิวเตอร์

เมื่อ Arduino UNO R4 เชื่อมต่อกับคอมพิวเตอร์เรียบร้อยแล้วไฟที่บอร์ดจะมีไฟกะพริบ

ต่อมาเราจะดูในส่วนของ Base Shield กันบ้าง มีขาหลายประเภท ได้แก่ Digital Pins (พินดิจิทัล), Analog Pins (พินแอนะล็อก) และ I2C Pins (พิน I2C)

Digital Pins (พินดิจิทัล) อยู่ในส่วนหัวต่อ D Header ใช้สำหรับรับหรือส่งสัญญาณดิจิทัลที่มีเพียง 2 สถานะ คือ HIGH หรือ LOW (1 หรือ 0) สามารถนำไปใช้ควบคุมอุปกรณ์ต่าง ๆ เช่น LED, ปุ่มกด (Button) และรีเลย์ (Relay) ได้
Analog Pins (พิน แอนะล็อก) อยู่ในส่วนหัวต่อ A Header ใช้สำหรับอ่านสัญญาณแอนะล็อกที่มีการเปลี่ยนแปลงอย่างต่อเนื่อง เช่น สัญญาณจากตัวต้านทานแสง (Photoresistor) หรือโพเทนชิโอมิเตอร์ (Potentiometer)
I2C Pins (พิน I2C) อยู่ในส่วนหัวต่อ IIC Header เป็นขาที่ใช้สำหรับการสื่อสารแบบ I2C (Inter-Integrated Circuit) ขาเหล่านี้ใช้เชื่อมต่อเซ็นเซอร์หรือโมดูลหลายชนิดพร้อมกันได้ เช่น เซ็นเซอร์วัดอุณหภูมิและความชื้น, บอร์ดขยาย (Expansion Board) และจอแสดงผล LCD เป็นต้น

การเปิด/ปิดหลอดไฟด้วยปุ่ม

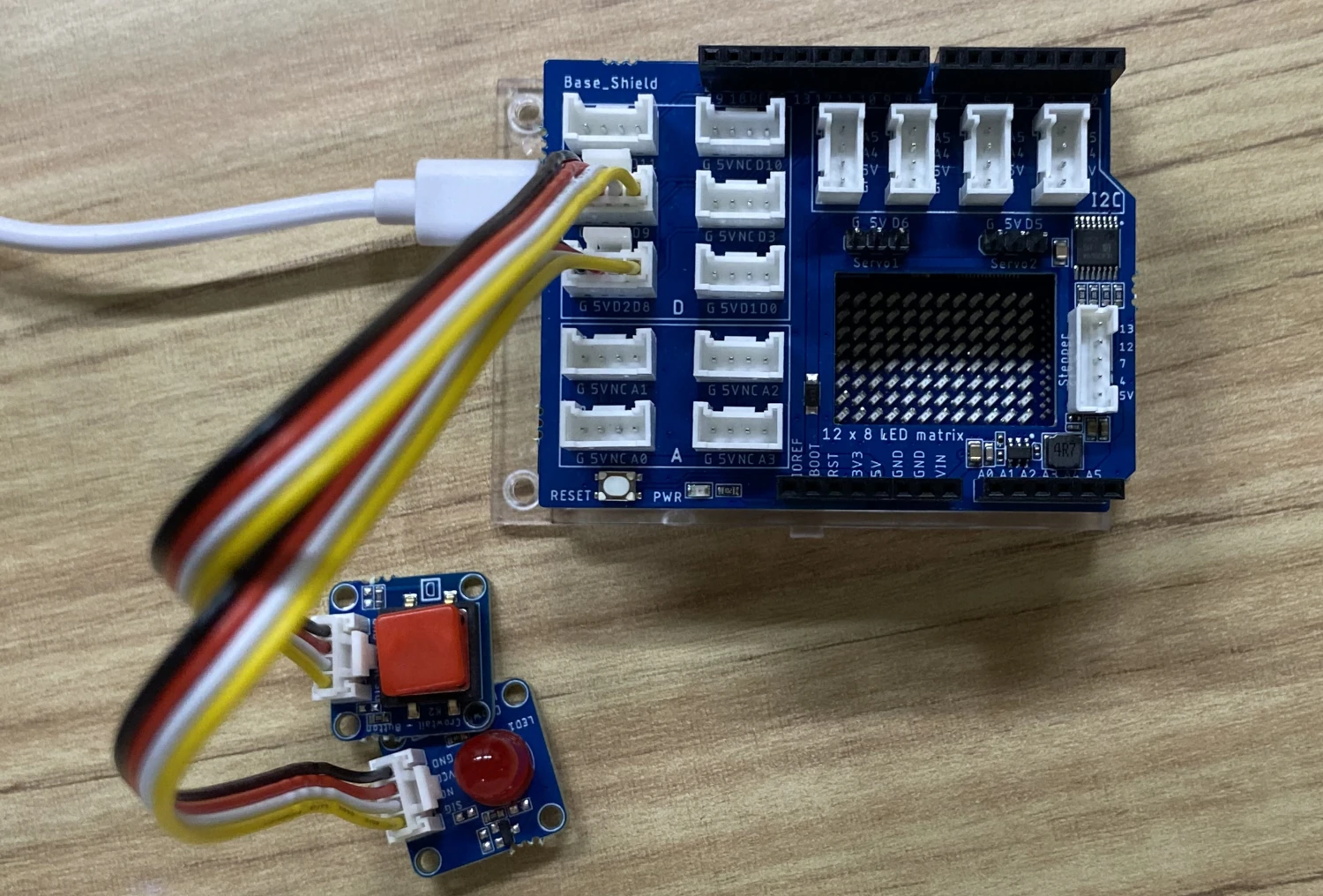

เราจะต่อสายที่ Digital Pins (พินดิจิทัล)

และเราจะนำโค้ดนี้ลง Arduino IDE :

const int buttonPin = 9;
const int ledPin = 8;

bool ledState = false;
bool lastButtonState = LOW;

void setup() {
  pinMode(buttonPin, INPUT);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  bool buttonState = digitalRead(buttonPin);

  // ตรวจจับตอนกดปุ่ม
  if (buttonState == HIGH && lastButtonState == LOW) {
    ledState = !ledState;  // สลับสถานะ
    digitalWrite(ledPin, ledState);
    delay(50); // กันการเด้งของปุ่ม
  }

  lastButtonState = buttonState;
}

const int buttonPin = 9;

const int ledPin = 8;

bool ledState = false;

bool lastButtonState = LOW;

void setup() {

pinMode(buttonPin, INPUT);

pinMode(ledPin, OUTPUT);

}

void loop() {

bool buttonState = digitalRead(buttonPin);

// ตรวจจับตอนกดปุ่ม

if (buttonState == HIGH && lastButtonState == LOW) {

ledState = !ledState; // สลับสถานะ

digitalWrite(ledPin, ledState);

delay(50); // กันการเด้งของปุ่ม

}

lastButtonState = buttonState;

}

เมื่อกดปุ่ม 1 ครั้ง หลอดไฟจะสว่าง และถ้ากดอีกครั้งไฟจะดับ

ตัวอย่างแรกใช้เวลาเพียงไม่กี่นาทีในการต่อวงจร เนื่องจาก Base Shield ระบุพอร์ตไว้อย่างชัดเจน ผู้เริ่มต้นสามารถเสียบโมดูลและอัปโหลดโปรแกรมได้ทันที ถือเป็นตัวอย่างที่เหมาะสำหรับการเรียนรู้การทำงานของ Digital Input และ Output

การวัดระยะจากเซ็นเซอร์วัดระยะทางด้วย Ultrasonic

เมื่อติดตั้ง Arduino IDE เรียบร้อยแล้ว (เวอร์ชันที่ใช้ในการทดสอบคือ Arduino IDE 2.3.10 ) แบบทดสอบนี้เราจะติดตั้งไลบรารีในตัวโปรแกรมที่ชื่อว่า HCSR04 และ Adafruit LiquidCrystal โดยทำตามขั้นตอนดังนี้ Tool>Manage Libraries > ค้นหาคำว่า HCSR04 และ Adafruit LiquidCrystal และคลิก Install

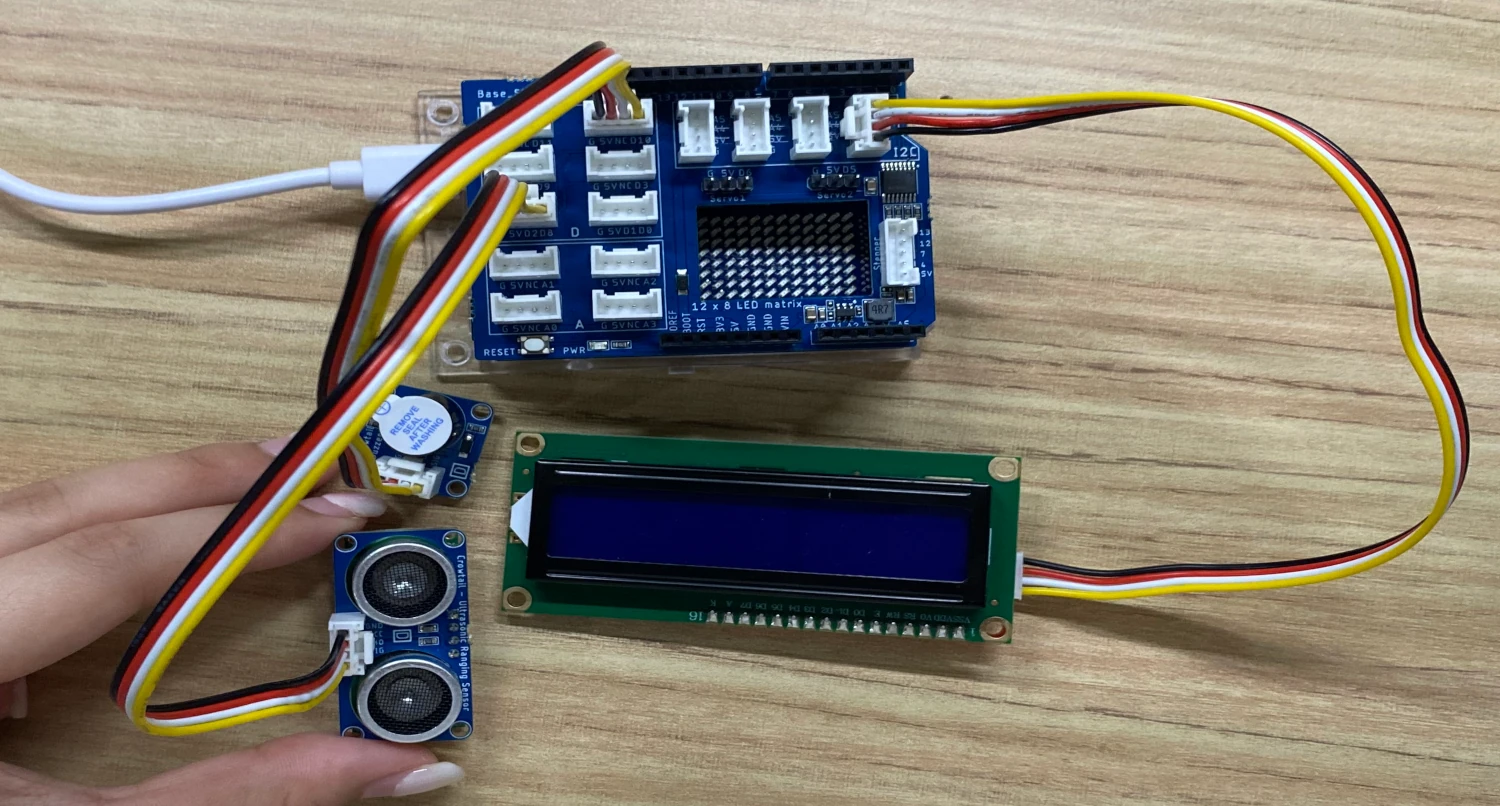

การต่อสายเราจะต่อจอแสดงผล LCD กับ I2C Pins (พิน I2C) แล้วต่อเซ็นเซอร์วัดระยะทางด้วย Ultrasonic และ buzzer กับ Digital Pins (พินดิจิทัล)

เราจะนำโค้ดนี้ลง Arduino IDE:

#include <HCSR04.h>
#include "Adafruit_LiquidCrystal.h"
#include <Wire.h>

// ===== LCD =====
Adafruit_LiquidCrystal lcd(0);

// ===== Ultrasonic =====
const byte triggerPin = 8;
const byte echoPin = 2;

UltraSonicDistanceSensor distanceSensor(triggerPin, echoPin);

// ===== Buzzer =====
#define BUZZER 10

// ระยะอันตราย (cm)
const int dangerDistance = 10;

void setup() {
  Serial.begin(115200);

  // LCD
  while (!lcd.begin(16, 2)) {
    Serial.println("LCD init failed!");
    delay(50);
  }

  lcd.setBacklight(1);
  lcd.clear();

  lcd.setCursor(0, 0);
  lcd.print("Distance Meter");
  delay(1500);
  lcd.clear();

  // Buzzer
  pinMode(BUZZER, OUTPUT);
  digitalWrite(BUZZER, LOW);
}

void loop() {

  float distance = distanceSensor.measureDistanceCm();

  // Serial Monitor
  Serial.print("Distance: ");
  Serial.print(distance);
  Serial.println(" cm");

  // LCD แถวบน
  lcd.setCursor(0, 0);
  lcd.print("Distance:");

  lcd.setCursor(0, 1);
  lcd.print("                "); // ล้างบรรทัด

  lcd.setCursor(0, 1);
  lcd.print(distance, 1);
  lcd.print(" cm");

  // Buzzer เตือน
  if (distance > 0 && distance < dangerDistance) {
    digitalWrite(BUZZER, HIGH);

    lcd.setCursor(10, 1);
    lcd.print("WARN");
  }
  else {
    digitalWrite(BUZZER, LOW);

    lcd.setCursor(10, 1);
    lcd.print("    ");
  }

  delay(200);
}

#include <HCSR04.h>

#include "Adafruit_LiquidCrystal.h"

#include <Wire.h>

// ===== LCD =====

Adafruit_LiquidCrystal lcd(0);

// ===== Ultrasonic =====

const byte triggerPin = 8;

const byte echoPin = 2;

UltraSonicDistanceSensor distanceSensor(triggerPin, echoPin);

// ===== Buzzer =====

#define BUZZER 10

// ระยะอันตราย (cm)

const int dangerDistance = 10;

void setup() {

Serial.begin(115200);

// LCD

while (!lcd.begin(16, 2)) {

Serial.println("LCD init failed!");

delay(50);

}

lcd.setBacklight(1);

lcd.clear();

lcd.setCursor(0, 0);

lcd.print("Distance Meter");

delay(1500);

lcd.clear();

// Buzzer

pinMode(BUZZER, OUTPUT);

digitalWrite(BUZZER, LOW);

}

void loop() {

float distance = distanceSensor.measureDistanceCm();

// Serial Monitor

Serial.print("Distance: ");

Serial.print(distance);

Serial.println(" cm");

// LCD แถวบน

lcd.setCursor(0, 0);

lcd.print("Distance:");

lcd.setCursor(0, 1);

lcd.print(" "); // ล้างบรรทัด

lcd.setCursor(0, 1);

lcd.print(distance, 1);

lcd.print(" cm");

// Buzzer เตือน

if (distance > 0 && distance < dangerDistance) {

digitalWrite(BUZZER, HIGH);

lcd.setCursor(10, 1);

lcd.print("WARN");

}

else {

digitalWrite(BUZZER, LOW);

lcd.setCursor(10, 1);

lcd.print(" ");

}

delay(200);

}

โปรแกรมจะวัดระยะทางจากเซ็นเซอร์ Ultrasonic ถ้าวัตถุเข้ามาใกล้เกิน 10 เซนติเมตร Buzzer จะส่งเสียงเตือน ดังตัวอย่างในคลิปวิดีโอต่อไปนี้

ตัวอย่างนี้เป็นหนึ่งในบทเรียนที่สามารถนำไปประยุกต์ใช้งานจริงได้ง่าย เช่น ระบบเตือนระยะ ระบบเปิดประตูอัตโนมัติ หรือระบบแจ้งเตือนการเข้าใกล้วัตถุ โดยชุดคิทมีทั้ง LCD และ Buzzer มาให้ครบ ทำให้ไม่ต้องซื้ออุปกรณ์เพิ่ม

ทดสอบการทำที่จอดรถอัจฉริยะ

เมื่อติดตั้ง Arduino IDE เรียบร้อยแล้ว (เวอร์ชันที่ใช้ในการทดสอบคือ Arduino IDE 2.3.10) แบบทดสอบนี้เราจะติดตั้งไลบรารีในตัวโปรแกรมที่ชื่อว่า TM1650, HCSR04, Servo และ Adafruit LiquidCrystal โดยทำตามขั้นตอนดังนี้ Tool > Manage Libraries > ค้นหา TM1650, HCSR04, Servo และ Adafruit LiquidCrystal แล้วกดที่ Download

(เราดาวน์โหลดโปรแกรม HCSR04และ Adafruit LiquidCrystal ในการทดสอบวัดระยะทางแล้ว)

เมื่อดาวน์โหลดเรียบร้อยแล้วเราจะมาต่อกันที่การเชื่อมต่อสายเข้ากับอุปกรณ์เสริมต่างๆ ดังนี้

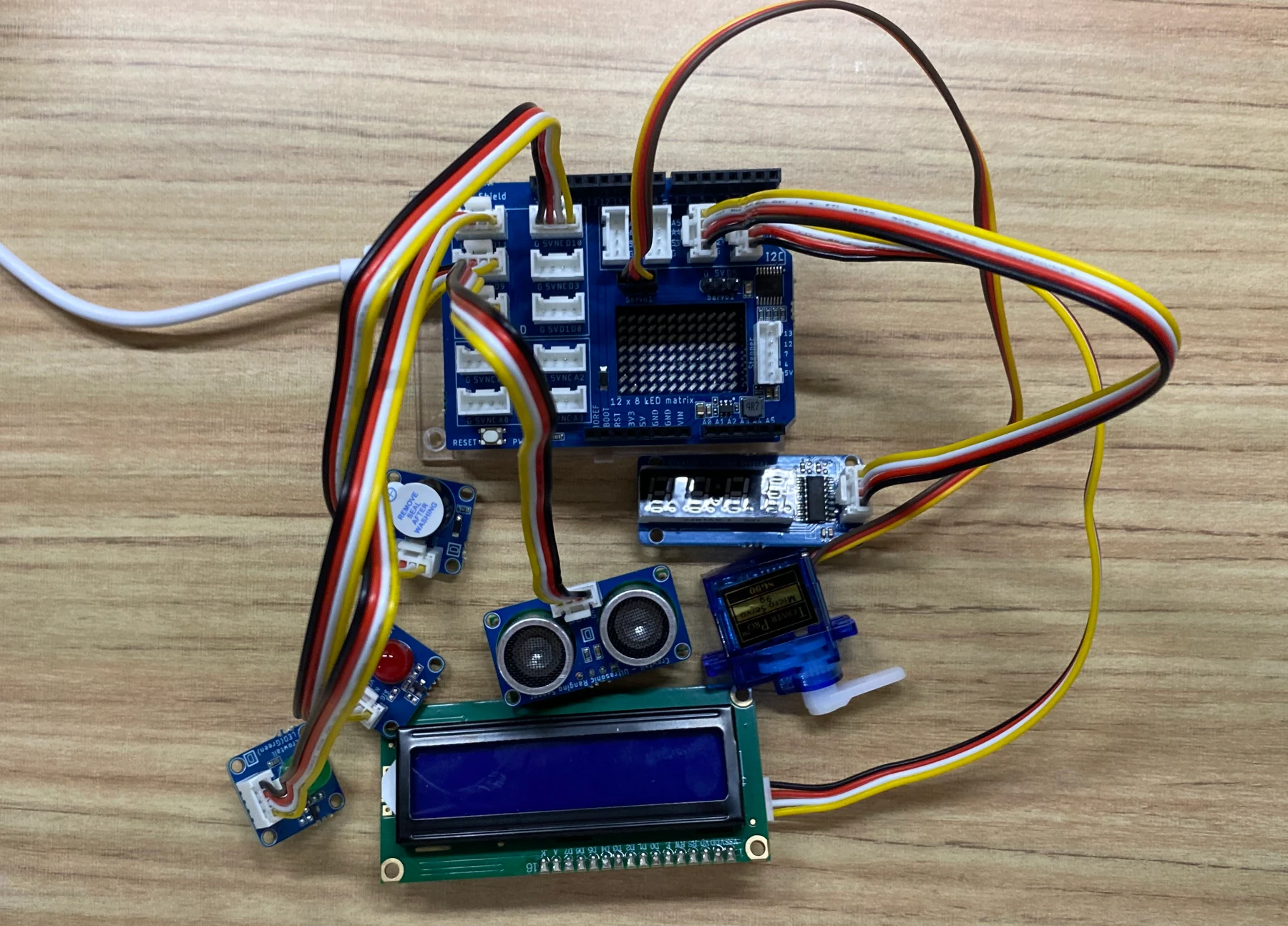

ต่อเซ็นเซอร์วัดระยะทางด้วย Ultrasonic, หลอดไฟสีเขียว, หลอดไฟสีแดง และ buzzer กับ Digital Pins (พินดิจิทัล) แล้วต่อจอแสดงผล LCD และ จอแสดงผลตัวเลข 4 หลักกับ I2C Pins (พิน I2C) จากนั้นต่อ servo ที่ Servo1

พอเรียบร้อยแล้ว เราจะนำโค้ดนี้ลง Arduino IDE:

#include <Wire.h>
#include <TM1650.h>
#include <HCSR04.h>
#include <Servo.h>
#include "Adafruit_LiquidCrystal.h"

// ---------- HC-SR04 ----------
const byte triggerPin = 8;
const byte echoPin = 2;
UltraSonicDistanceSensor distanceSensor(triggerPin, echoPin);

// ---------- Servo ----------
#define SERVO_PIN 6
Servo gateServo;

// ---------- LED ----------
#define LED_GREEN 9
#define LED_RED 11

// ---------- Buzzer ----------
#define BUZZER 10

// ---------- LCD ----------
Adafruit_LiquidCrystal lcd(0);

// ---------- TM1650 ----------
TM1650 display;

// ---------- Parking ----------
bool occupied = false;
bool lastOccupied = false;

void showNumber(int num)
{
  char buf[5];
  sprintf(buf, "%04d", num);
  display.displayString(buf);
}

void setup()
{
  Serial.begin(115200);
  Wire.begin();

  pinMode(LED_GREEN, OUTPUT);
  pinMode(LED_RED, OUTPUT);
  pinMode(BUZZER, OUTPUT);

  gateServo.attach(SERVO_PIN);
  gateServo.write(90);

  lcd.begin(16, 2);
  lcd.setBacklight(1);

  display.init();
  display.displayOn();
  display.setBrightness(3);

  lcd.clear();
  lcd.setCursor(0,0);
  lcd.print("Smart Parking");
  delay(2000);
}

void loop()
{
  float distance = distanceSensor.measureDistanceCm();

  // for test
  if(distance > 0 && distance < 5)
  {
    occupied = true;
  }
  else
  {
    occupied = false;
  }

  int freeSpace = occupied ? 0 : 1;

  // Serial Monitor
  Serial.print("Distance = ");
  Serial.print(distance);
  Serial.print(" cm | Free = ");
  Serial.println(freeSpace);

  // LCD
  lcd.setCursor(0,0);
  lcd.print("Dist:");
  lcd.print((int)distance);
  lcd.print("cm    ");

  lcd.setCursor(0,1);
  lcd.print("Free:");
  lcd.print(freeSpace);
  lcd.print("     ");

  // TM1650
  showNumber(freeSpace);

  // LED + Servo
  if(occupied)
  {
    digitalWrite(LED_RED, HIGH);
    digitalWrite(LED_GREEN, LOW);
    gateServo.write(0);
  }
  else
  {
    digitalWrite(LED_RED, LOW);
    digitalWrite(LED_GREEN, HIGH);
    gateServo.write(90);
  }

  // Buzzer
  if(occupied && !lastOccupied)
  {
    tone(BUZZER, 1500);
    delay(300);
    noTone(BUZZER);
  }

  lastOccupied = occupied;

  delay(500);
}

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

#include <Wire.h>

#include <TM1650.h>

#include <HCSR04.h>

#include <Servo.h>

#include "Adafruit_LiquidCrystal.h"

// ---------- HC-SR04 ----------

const byte triggerPin = 8;

const byte echoPin = 2;

UltraSonicDistanceSensor distanceSensor(triggerPin, echoPin);

// ---------- Servo ----------

#define SERVO_PIN 6

Servo gateServo;

// ---------- LED ----------

#define LED_GREEN 9

#define LED_RED 11

// ---------- Buzzer ----------

#define BUZZER 10

// ---------- LCD ----------

Adafruit_LiquidCrystal lcd(0);

// ---------- TM1650 ----------

TM1650 display;

// ---------- Parking ----------

bool occupied = false;

bool lastOccupied = false;

void showNumber(int num)

{

char buf[5];

sprintf(buf, "%04d", num);

display.displayString(buf);

}

void setup()

{

Serial.begin(115200);

Wire.begin();

pinMode(LED_GREEN, OUTPUT);

pinMode(LED_RED, OUTPUT);

pinMode(BUZZER, OUTPUT);

gateServo.attach(SERVO_PIN);

gateServo.write(90);

lcd.begin(16, 2);

lcd.setBacklight(1);

display.init();

display.displayOn();

display.setBrightness(3);

lcd.clear();

lcd.setCursor(0,0);

lcd.print("Smart Parking");

delay(2000);

}

void loop()

{

float distance = distanceSensor.measureDistanceCm();

// for test

if(distance > 0 && distance < 5)

{

occupied = true;

}

else

{

occupied = false;

}

int freeSpace = occupied ? 0 : 1;

// Serial Monitor

Serial.print("Distance = ");

Serial.print(distance);

Serial.print(" cm | Free = ");

Serial.println(freeSpace);

// LCD

lcd.setCursor(0,0);

lcd.print("Dist:");

lcd.print((int)distance);

lcd.print("cm ");

lcd.setCursor(0,1);

lcd.print("Free:");

lcd.print(freeSpace);

lcd.print(" ");

// TM1650

showNumber(freeSpace);

// LED + Servo

if(occupied)

{

digitalWrite(LED_RED, HIGH);

digitalWrite(LED_GREEN, LOW);

gateServo.write(0);

}

else

{

digitalWrite(LED_RED, LOW);

digitalWrite(LED_GREEN, HIGH);

gateServo.write(90);

}

// Buzzer

if(occupied && !lastOccupied)

{

tone(BUZZER, 1500);

delay(300);

noTone(BUZZER);

}

lastOccupied = occupied;

delay(500);

}

เมื่อรถเข้าที่จอดระยะทางห่างจากเซ็นเซอร์วัดระยะทางน้อยกว่า 5 เซนติเมตร buzzer จะส่งเสียงแจ้งเตือน ไม้กั้นจำลองจาก servo จะทำการปิดลง จอแสดงผลตัวเลข 4 หลักจะแสดงจำนวนช่องจอดว่างจาก 1 เปลี่ยนเป็น 0 เช่นเดียวกับจอแสดงผล LCD จะแสดงระยะทางและที่ว่างสำหรับจอดรถ และหลอดไฟสีเขียวจะดับ และหลอดไฟสีแดงจะสว่างเพื่อแสดงว่าช่องจอดถูกใช้งานแล้ว ดังคลิปวิดีโอนี้

จากการทดลองใช้งาน พบว่าบทเรียนนี้เป็นตัวอย่างที่น่าสนใจ เนื่องจากมีการนำอุปกรณ์หลายชนิดมาใช้งานร่วมกันในโปรเจกต์เดียว ไม่ว่าจะเป็นเซ็นเซอร์วัดระยะทางด้วย Ultrasonic เซอร์โวมอเตอร์ จอแสดงผล LCD จอแสดงผลตัวเลข 4 หลัก (7-Segment) หลอด LED และ Buzzer ทำให้ผู้เรียนได้เห็นภาพรวมของการพัฒนาระบบสมองกลฝังตัว (Embedded System) ตั้งแต่การรับข้อมูลจากเซ็นเซอร์ การประมวลผล ไปจนถึงการควบคุมอุปกรณ์แสดงผลและแอคชูเอเตอร์ ซึ่งสามารถนำแนวคิดไปต่อยอดเป็นโครงงาน IoT หรือระบบอัตโนมัติอื่น ๆ ได้ไม่ยาก

นอกจากนี้ยังสามารถนำความรู้ที่ได้ไปพัฒนาเป็นโครงงานที่ซับซ้อนยิ่งขึ้น รวมถึงเชื่อมต่อกับโมดูลและเซนเซอร์หลากหลายประเภท เพื่อเพิ่มขีดความสามารถของระบบ เปิดโอกาสให้ผู้ใช้งานได้ฝึกฝนทักษะการออกแบบ คิดวิเคราะห์ และสร้างสรรค์นวัตกรรมใหม่ ๆ ได้อย่างเต็มศักยภาพต่อไปได้ ด้วยการออกแบบที่เน้นการใช้งานแบบ Plug-and-Play และมีบทเรียนตัวอย่างครอบคลุมตั้งแต่ระดับพื้นฐานไปจนถึงการประยุกต์ใช้งานจริง ชุดคิทนี้จึงเหมาะทั้งสำหรับการเรียนรู้ด้วยตนเอง การเรียนการสอนด้าน STEM ตลอดจนการใช้เป็นสื่อฝึกอบรมด้าน Embedded System, IoT และระบบอัตโนมัติในห้องปฏิบัติการหรือ Makerspace

สรุป

โดยรวมแล้ว Elecrow 26-in-1 Learning Kit for Arduino UNO R4 เป็นชุดการเรียนรู้ที่ออกแบบมาสำหรับผู้เริ่มต้นได้เป็นอย่างดี จุดเด่นคือการรวมบอร์ด Arduino UNO R4 WiFi เข้ากับ Base Shield และโมดูลต่าง ๆ ทำให้สามารถทดลองโครงงานได้อย่างรวดเร็วโดยไม่ต้องต่อวงจรที่ซับซ้อน แม้ว่าผู้ใช้งานจะไม่เคยมีพื้นฐานด้านอิเล็กทรอนิกส์มาก่อนก็สามารถเริ่มต้นได้ไม่ยาก

จากการทดลองใช้งานพบว่าทั้งการติดตั้ง Arduino IDE การอัปโหลดโปรแกรม และการเชื่อมต่ออุปกรณ์ทำได้อย่างราบรื่น ตัวอย่างทั้งการควบคุม LED การวัดระยะด้วยเซ็นเซอร์ Ultrasonic และระบบที่จอดรถอัจฉริยะช่วยให้เห็นภาพการนำเซ็นเซอร์และอุปกรณ์หลายชนิดมาประยุกต์ใช้งานร่วมกันได้อย่างชัดเจน

หากกำลังมองหาชุด Starter Kit สำหรับเรียนรู้ Arduino รุ่นใหม่ที่รองรับ Wi-Fi และ Bluetooth พร้อมบทเรียนจำนวนมาก ชุดนี้ถือเป็นตัวเลือกที่น่าสนใจ ทั้งสำหรับนักเรียน นักศึกษา Maker และผู้สอนด้าน STEM ที่ต้องการชุดอุปกรณ์พร้อมใช้งาน สามารถนำไปต่อยอดเป็นโครงงาน IoT และ Embedded System ได้อีกหลากหลายรูปแบบ ขอขอบคุณบริษัท Elecrow ที่ส่งชุดการเรียนรู้ 26-in-1 Learning Kit สำหรับ Arduino UNO R4 มาให้เราได้รีวิว ชุดคิทนี้วางจำหน่วยบนร้านค้าออนไลน์ของ Elecrow ในราคา $74.90 (~2,500฿)
