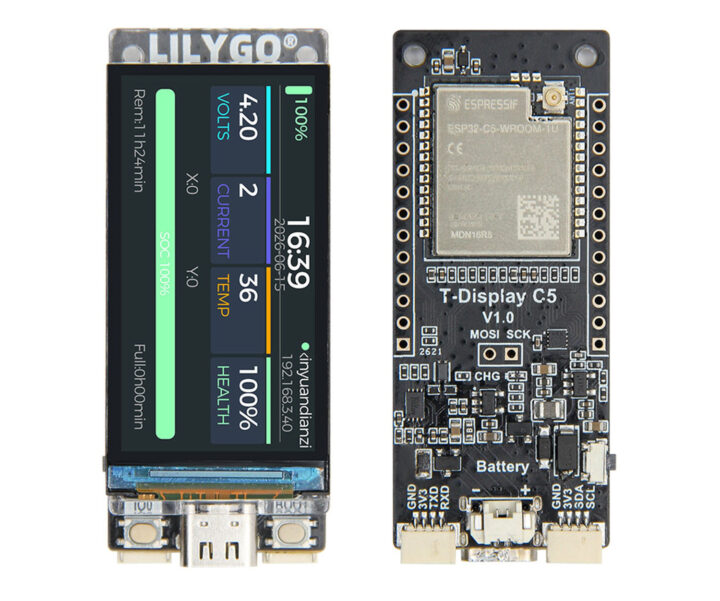

LILYGO T-Display C5 : บอร์ด ESP32-C5 พร้อมจอสี IPS LCD 1.9 นิ้ว รองรับแบตเตอรี่และคอนเนกเตอร์ Qwiic

LILYGO T-Display C5 เป็นบอร์ดพัฒนา ESP32-C5 มาพร้อมกับหน้าจอสี IPS LCD ขนาด 1.9 นิ้ว, พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรมบอร์ด, รองรับการเชื่อมต่อแบตเตอรี่ลิเธียม และสามารถขยายขา GPIO ผ่าน Header รวมถึงคอนเนกเตอร์ Qwiic จำนวน 2 พอร์ต

จุดเด่นสำคัญของการใช้ชิป ESP32-C5 คือการรองรับการเชื่อมต่อ WiFi 6 แบบ Dual-band (2.4 GHz และ 5 GHz) นอกจากนี้ยังคงรองรับ Bluetooth LE 5.x และวิทยุ IEEE 802.15.4 สำหรับ Zigbee, Thread และ Matter เช่นเดียวกับชิป ESP32-C6

สเปค LILYGO T-Display C5 :

โมดูลไร้สาย – Espressif Systems ESP32-WROOM-C5-1U-N16R8
- SoC – ESP32-C5HR8
  - CPU
    - โปรเซสเซอร์ Single-core 32-bit RISC-V @ สูงสุด 240 MHz
    - คอร์ RISC-V ประหยัดพลังงาน ความเร็ว 40 MHz ทำหน้าที่เป็นโปรเซสเซอร์หลักสำหรับงานที่ต้องการใช้พลังงานต่ำ
  - หน่วยความจำ – SRAM บนชิป 384KB, SRAM ขนาด 8MB
  - ที่เก็บข้อมูล – ROM 320 KB
  - การเชื่อมต่อไร้สาย
    - Dual-band (2.4GHz/5 GHz) 802.11ax WiFi 6, พร้อมรองรับการทำงานย้อนหลังกับมาตรฐาน WiFi 4 (802.11b/g/n)
    - Bluetooth 5.0 Low Energy (LE)
    - วิทยุ IEEE 802.15.4 รองรับ Zigbee 3.0 และ Thread 1.3
- ที่เก็บข้อมูล – PSRAM 16MB
- สายอากาศ – คอนเนกเตอร์สายอากาศแบบ IPEX
หน้าจอ
- จอสี IPS LCD ขนาด 1.9 นิ้ว ความละเอียด 172 × 320 พิกเซล (RGB565) ใช้ชิปควบคุมจอ ST7735 ผ่านอินเทอร์เฟซ SPI 4 สาย
- รองรับหน้าจอสัมผัสแบบ Capacitive ด้วยชิป CST816S (เชื่อมต่อผ่าน I2C) เป็นตัวเลือก หมายเหตุ: ขณะนี้ยังไม่มีการวางจำหน่ายรุ่นดังกล่าว
USB – พอร์ต USB Type-C สำหรับจ่ายไฟ โปรแกรมบอร์ด และรับส่งข้อมูล

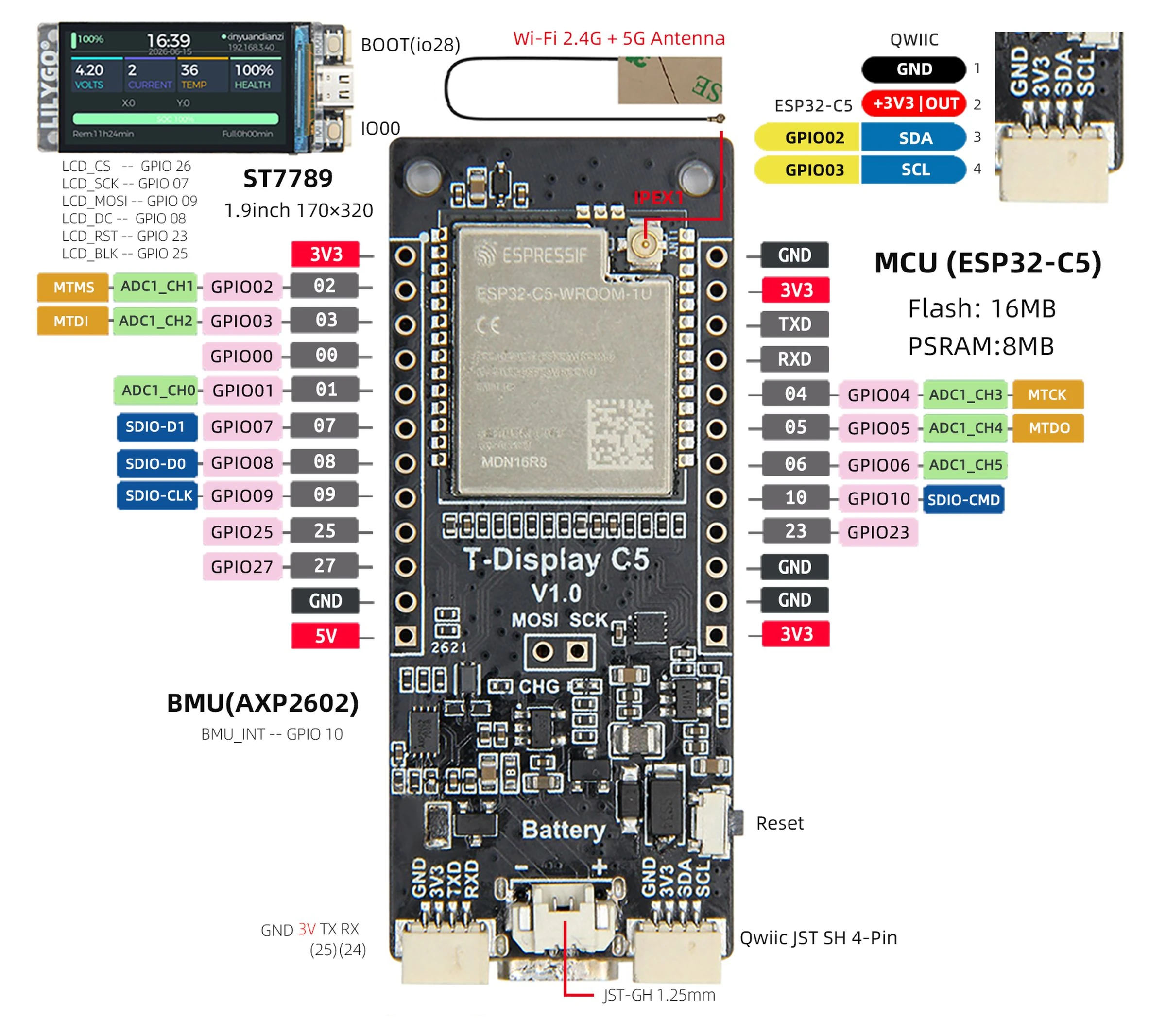

การขยาย
- 2x 12-pin headers
  - 14x GPIO, UART0; GPIO สามารถกำหนดหน้าที่เป็น I2C, SPI, PWM, I2S, CAN Bus และ UART
  - 6x อินพุต ADC
  - 5V, 3.3V OUT, GND
- 2x คอนเนกเตอร์ Qwiic: 1x I2C, 1x UART
อื่น ๆ – ปุ่ม Reset, ปุ่ม BOOT (IO28), ปุ่ม User (IO0)
แหล่งจ่ายไฟ
- รับไฟ 5V / 500mA ผ่านพอร์ต USB Type-C
- คอนเน็กเตอร์ JST-1.25 แบบ 2 พิน สำหรับแบตเตอรี่ลิเธียม
- ชิปจัดการพลังงานและแบตเตอรี่ AXP6202 แบบประหยัดพลังงาน
ขนาด – 62 × 26 × 10 มม.

LILYGO ได้เผยแพร่เฟิร์มแวร์และตัวอย่างโค้ดสำหรับ PlatformIO และ Arduino IDE แล้ว โดยประกอบด้วยตัวอย่างโปรแกรมสำหรับ Factory Sketch, การใช้งานจอ LCD, LVGL, SPI, หน้าจอสัมผัส (CST816S), การตรวจสอบระดับแบตเตอรี่ และโหมด WiFi Access Point (AP) ไฟล์ทั้งหมดพร้อมคำแนะนำเบื้องต้นในการเริ่มต้นใช้งานสามารถดาวน์โหลดได้จาก GitHub

T-Display C5 ไม่ใช่บอร์ด IoT ที่ใช้ ESP32-C5 พร้อม WiFi แบบ Dual-band และหน้าจอในตัวรุ่นแรก โดยยังมีตัวเลือกอื่น ได้แก่ Waveshare ESP32-C5-LCD-1.47 มาพร้อมหน้าจอ TFT ขนาด 1.47 นิ้ว (ไม่รองรับระบบสัมผัส) มีช่องใส่การ์ด microSD, Waveshare ESP32-C5-Touch-LCD-2.8 มาพร้อมหน้าจอ IPS ขนาด 2.8 นิ้ว รองรับระบบสัมผัสแบบ Capacitive มีช่องใส่ microSD รองรับแบตเตอรี่ และมีคอนเน็กเตอร์ Qwiic จำนวน 2 พอร์ต สำหรับ LILYGO T-Display C5 ถือเป็นตัวเลือกที่อยู่กึ่งกลางระหว่างทั้งสองรุ่น ทั้งในด้านขนาดหน้าจอและฟีเจอร์ที่ให้มา อีกทั้งยังมีราคาย่อมเยากว่าเล็กน้อย

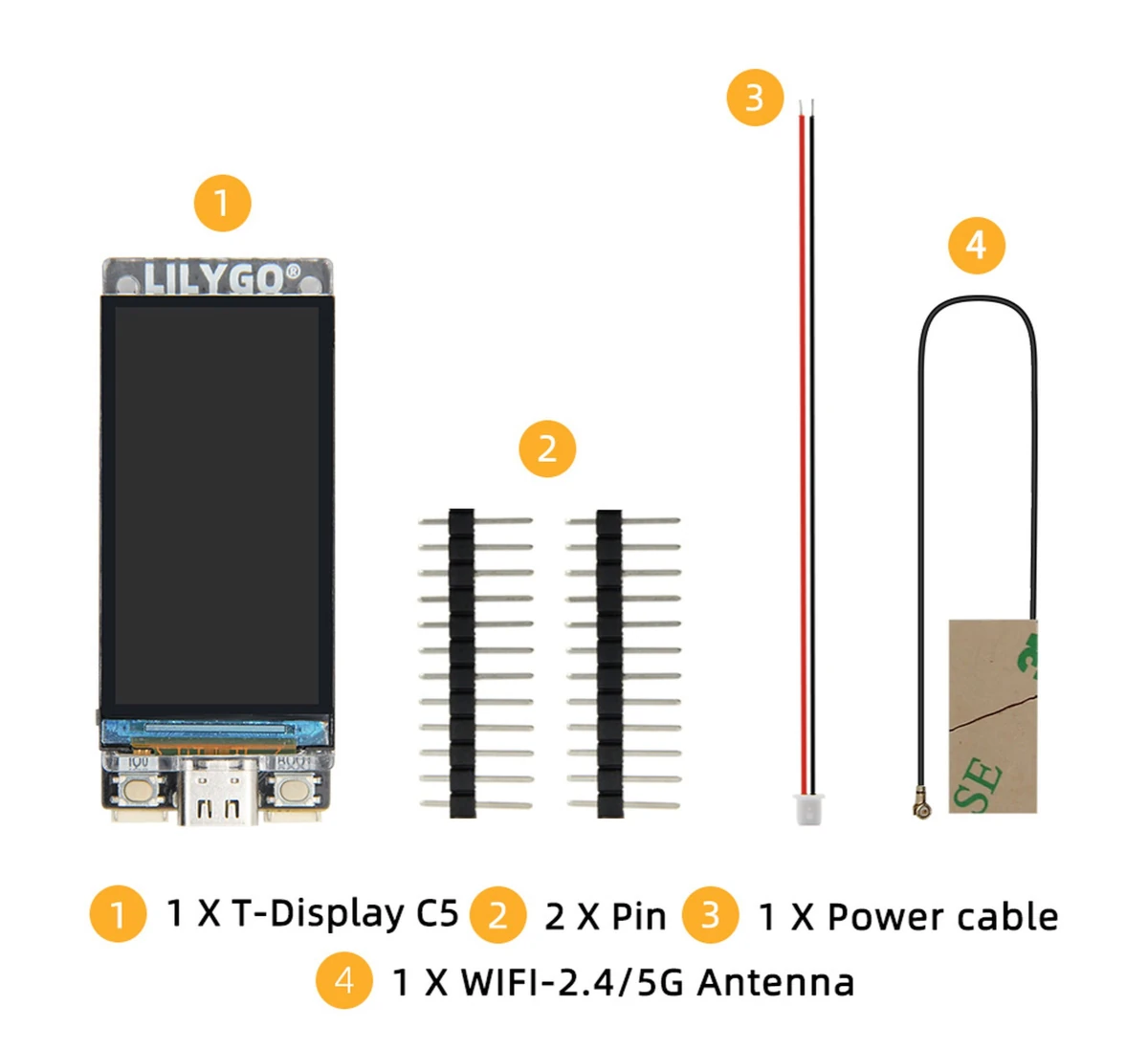

LILYGO T-Display C5 วางจำหน่ายในราคา $14.99 (~500฿) บน Amazon, $11.76 (~394฿) บน Tindie และมีการแสดงรายการบนร้านค้าออนไลน์ของ LILYGO ในราคา $11.83 (~397฿) แต่ปัจจุบันสินค้าหมดสต็อก อุปกรณ์ที่ให้มาในชุดประกอบด้วย Headers 12 พิน จำนวน 2 ชุด, สายไฟสำหรับเชื่อมต่อแบตเตอรี่ และสายอากาศ WiFi/Bluetooth แบบ Dual-band แต่ราคาดังกล่าวเป็นของรุ่นที่ไม่รองรับหน้าจอสัมผัส เนื่องจากรุ่นที่ติดตั้งคอนโทรลเลอร์หน้าจอสัมผัส CST816S ยังไม่มีการวางจำหน่ายในขณะนี้
