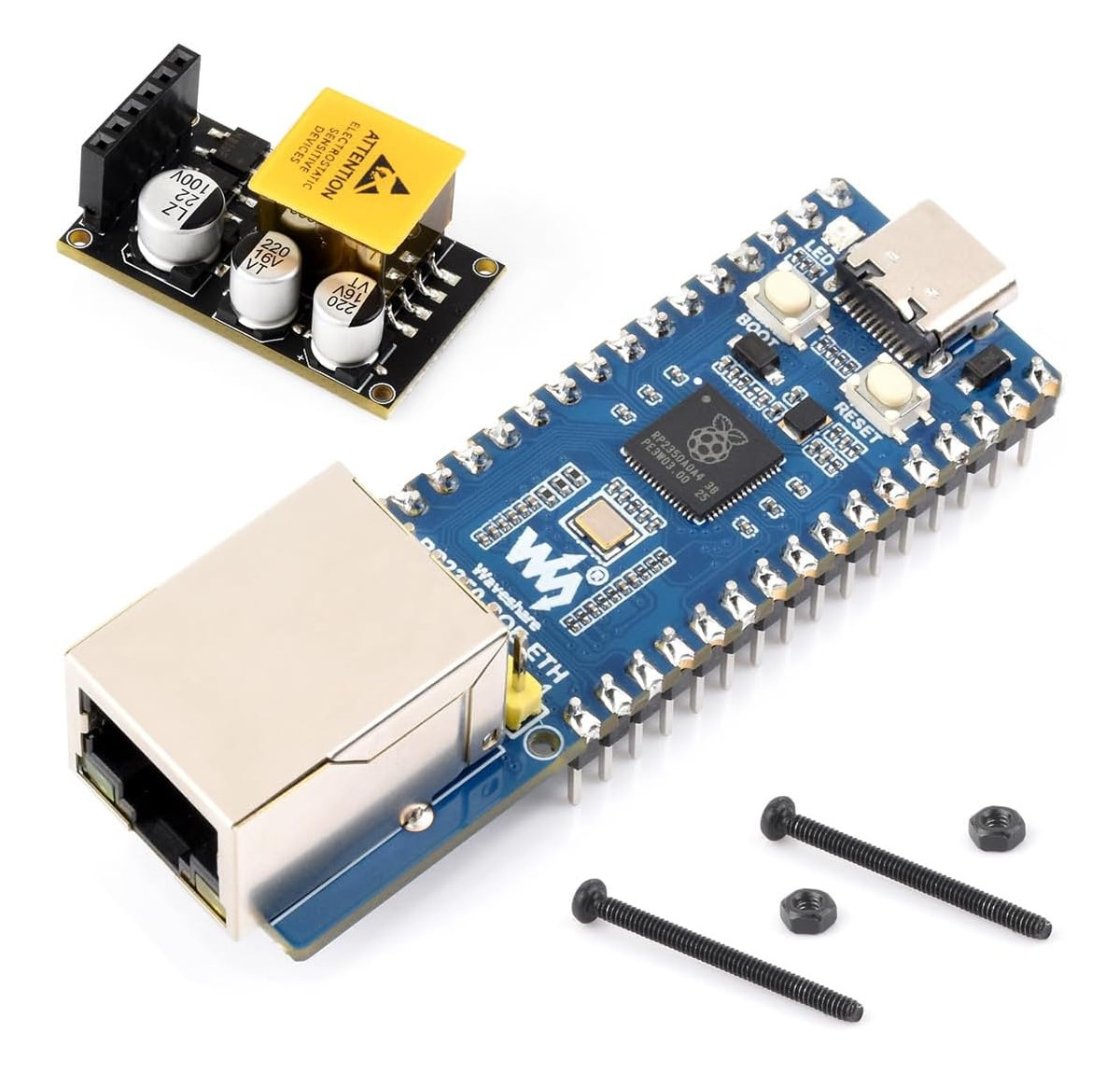

Waveshare RP2350-POE-ETH เป็นบอร์ดที่ใช้ไมโครคอนโทรลเลอร์ Raspberry Pi RP2350 มาพร้อมพอร์ต Ethernet ที่ทำงานผ่านชิป W6300 รองรับการติดตั้งโมดูล PoE (Power-over-Ethernet) เสริม และมี GPIO Header จำนวน 2 ชุด
ก่อนหน้านี้เราเคยนำเสนอบอร์ด Raspberry Pi RP2350 ที่มาพร้อม Ethernet จาก WIZnet หลายรุ่น ได้แก่ W5100S-EVB-Pico2, W5500-EVB-Pico2 และ W6300-EVB-Pico2 แต่ในขณะนั้นยังไม่มีรุ่นใดที่ระบุว่ารองรับ PoE อย่างเป็นทางการ หลังจากที่มีการเปิดตัวโมดูล WizPOE-P1 แบบ 4 ขา ก็ทำให้บอร์ดเหล่านั้นสามารถรองรับ PoE ได้ และบอร์ด Waveshare RP2350-POE-ETH ก็เป็นอีกหนึ่งทางเลือกที่มีราคาประหยัดกว่า
สเปคของ Waveshare RP2350-POE-ETH :
- ไมโครคอนโทรลเลอร์ – Raspberry Pi RP2350A
- CPU
- ซีพียู Dual-core Arm Cortex-M33 ความถี่สูงสุด 150 MHz
- ซีพียู Dual-core 32-bit RISC-V Hazard3 ความถี่สูงสุด 150 MHz
- รองรับการใช้งานพร้อมกันสูงสุด 2 คอร์ ในรูปแบบ 2x Arm, 2x RISC-V หรือ 1x Arm + 1x RISC-V
- หน่วยความจำ – RAM ภายในขนาด 520KB
- ที่เก็บข้อมูล – OTP Storage ขนาด 8KB
- CPU
- ที่เก็บข้อมูล – SPI NOR Flash ขนาด 16Mbit
- Ethernet
- พอร์ต RJ45 10/100Mbps ผ่านชิป WIZnet W6300 “iEthernet”
- คอนเนกเตอร์ PoE แบบ 6 พิน สำหรับติดตั้งโมดูล PoE (อุปกรณ์เสริม)
- USB – พอร์ต USB Type-C (USB 1.1) สำหรับจ่ายไฟ รับส่งข้อมูล และโปรแกรมบอร์ด
- การขยาย – 2x 16-พิน พร้อมรูทะลุ (Through-hole) และขอบแบบ Castellated
-
- สูงสุด 20x GPIO
- 2x UART, 2x SPI, 2x I2C
- 16x PWM
- 4x 12 บิต Analogue to Digital Converter (ADC) อัตราสุ่มตัวอย่างสูงสุด 500 ksps
- 3x Programmable IO (PIO) blocks, รวม 12 state machines
- รองรับ HSTX peripheral
- 1x Timer พร้อม 4 alarms
- 1x Real Time Counter
-

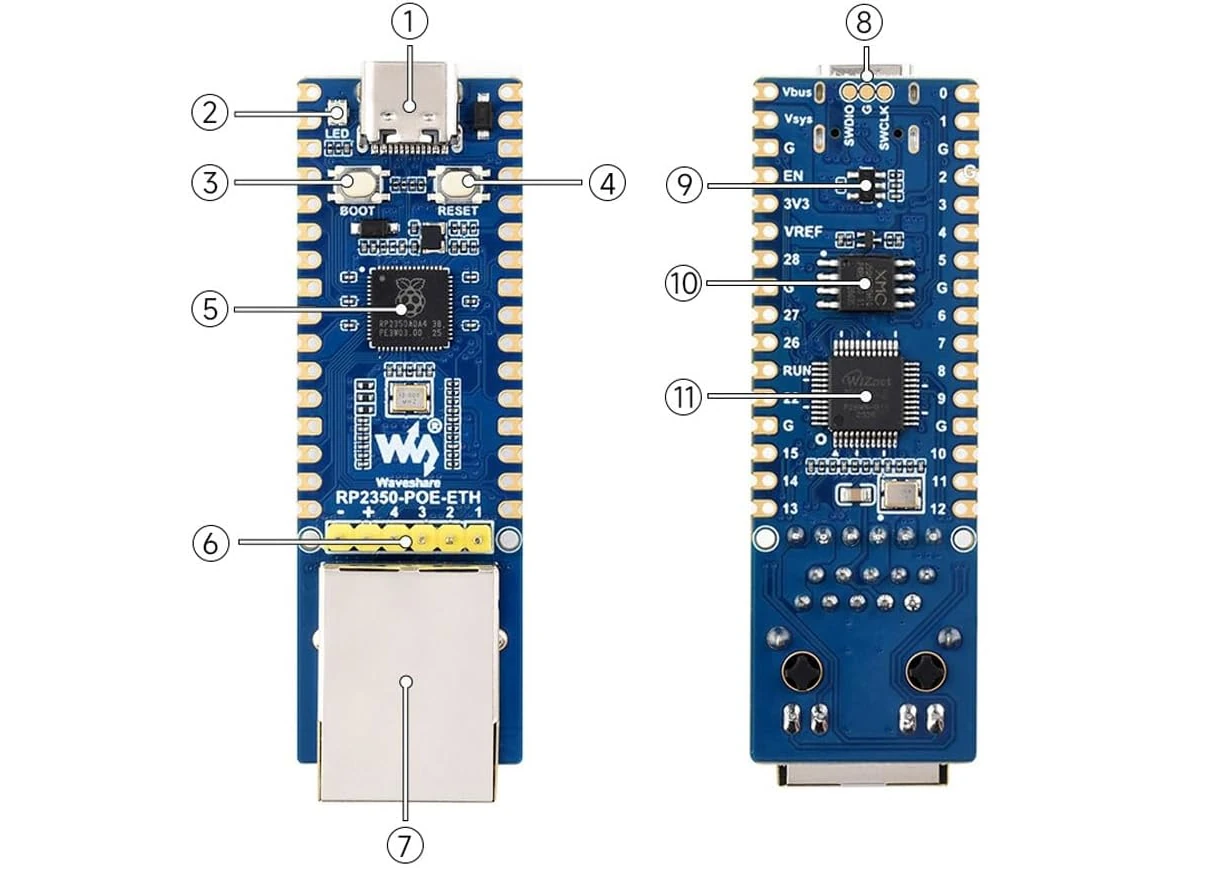

- การดีบัก – 3x pads สำหรับเชื่อมต่อ SWD (8)
- คุณสมบัติอื่น ๆ
- ปุ่ม Boot (3) และปุ่ม Reset (4)
- ไฟ WS2812 RGB LED (2)
- แหล่งจ่ายไฟ
- รับไฟ 5V ผ่านพอร์ต USB Type-C

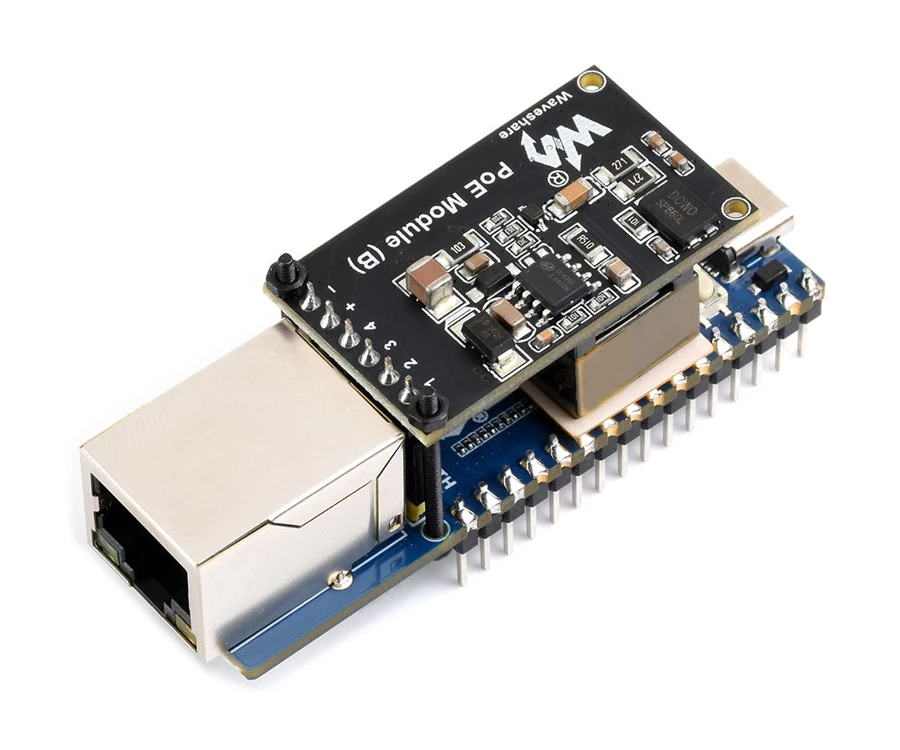

- รองรับ PoE (IEEE 802.3af) ผ่านโมดูลเสริม
- ใช้ LDO (Low-Dropout Regulator) จ่ายไฟ 3.3V สูงสุด 800mA
- ขนาด – แผงวงจร (PCB): 63 × 21 มม. รวมพอร์ต USB และ RJ45: 65.88 × 21 มม.

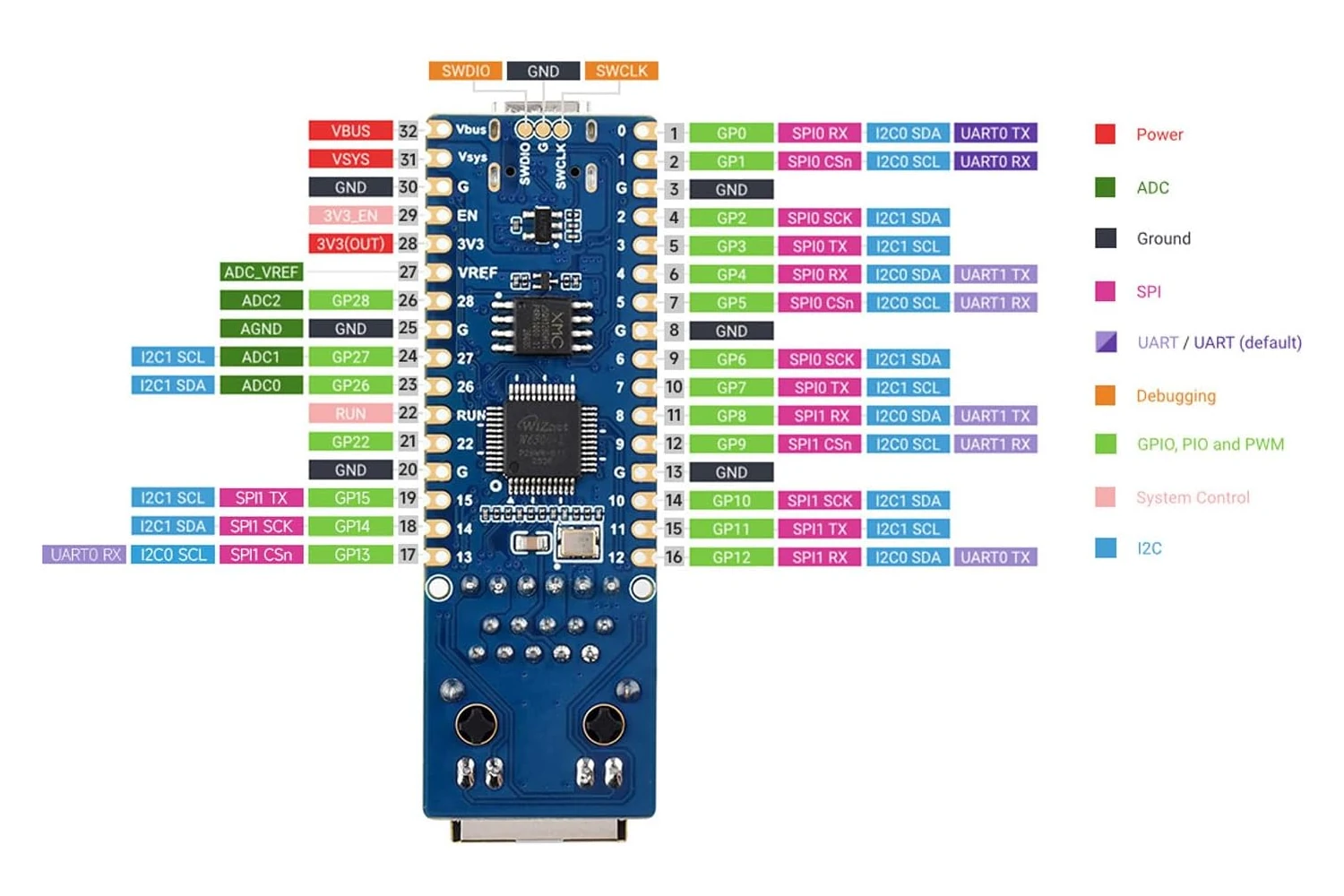

Waveshare รองรับการพัฒนาด้วยภาษา MicroPython, C/C++ และ Arduino โดยมีเอกสารทางเทคนิคเพิ่มเติม เช่น แผนผังวงจร (PDF Schematics), ผังขา (Pinout Diagram) รวมถึงคู่มือเริ่มต้นใช้งานบน Wiki และมี GitHub Repository ที่รวบรวมเฟิร์มแวร์ พร้อมตัวอย่างโค้ด MQTT ผ่าน Ethernet สำหรับรายงานข้อมูลแบตเตอรี่ ครบทั้งสามภาษาโปรแกรม
นอกจากบอร์ด RP2350 ที่รองรับ PoE จาก Waveshare และ WIZnet แล้ว ยังมีบอร์ดและผลิตภัณฑ์ที่ใช้ ESP32 พร้อมรองรับ PoE ให้เลือกอีกหลายรุ่น เช่น M5Stack Unit PoE-P4, MakerFabs MAUWB for Home Assistant, Waveshare ESP32-P4-ETH และผลิตภัณฑ์อื่น ๆ
บอร์ด RP2350-POE-ETH มีให้เลือกทั้งหมด 4 รุ่นย่อย ได้แก่ รุ่นมาตรฐาน (ไม่มี PoE), รุ่นไม่มี PoE พร้อมบัดกรีเฮดเดอร์มาให้จากโรงงาน, รุ่นรองรับ PoE, รุ่นรองรับ PoE พร้อมบัดกรีเฮดเดอร์มาให้จากโรงงาน โดยมีราคา $16.19 (~540฿) ถึง $20.33 (~680฿) บน AliExpress, $21.11 (~700฿) ถึง $27.99 (~940฿) บน Amazon, และ $13.99 (~470฿) ถึง $18.99 (~640฿) บนร้านค้า Waveshare store
แปลจากบทความ : Waveshare RP2350-POE-ETH – A Raspberry Pi RP2350 MCU board with PoE
