Banana Pi BPI-AI2N เป็นโมดูล System-on-Module (SoM) ที่ใช้ไมโครโปรเซสเซอร์ Renesas RZ/V2N แบบ Quad-core Arm Cortex-A55 พร้อม DRP-AI3 accelerator ให้ประสิทธิภาพสูงสุด 15 TOPS (Sparse) สำหรับงาน Vision AI

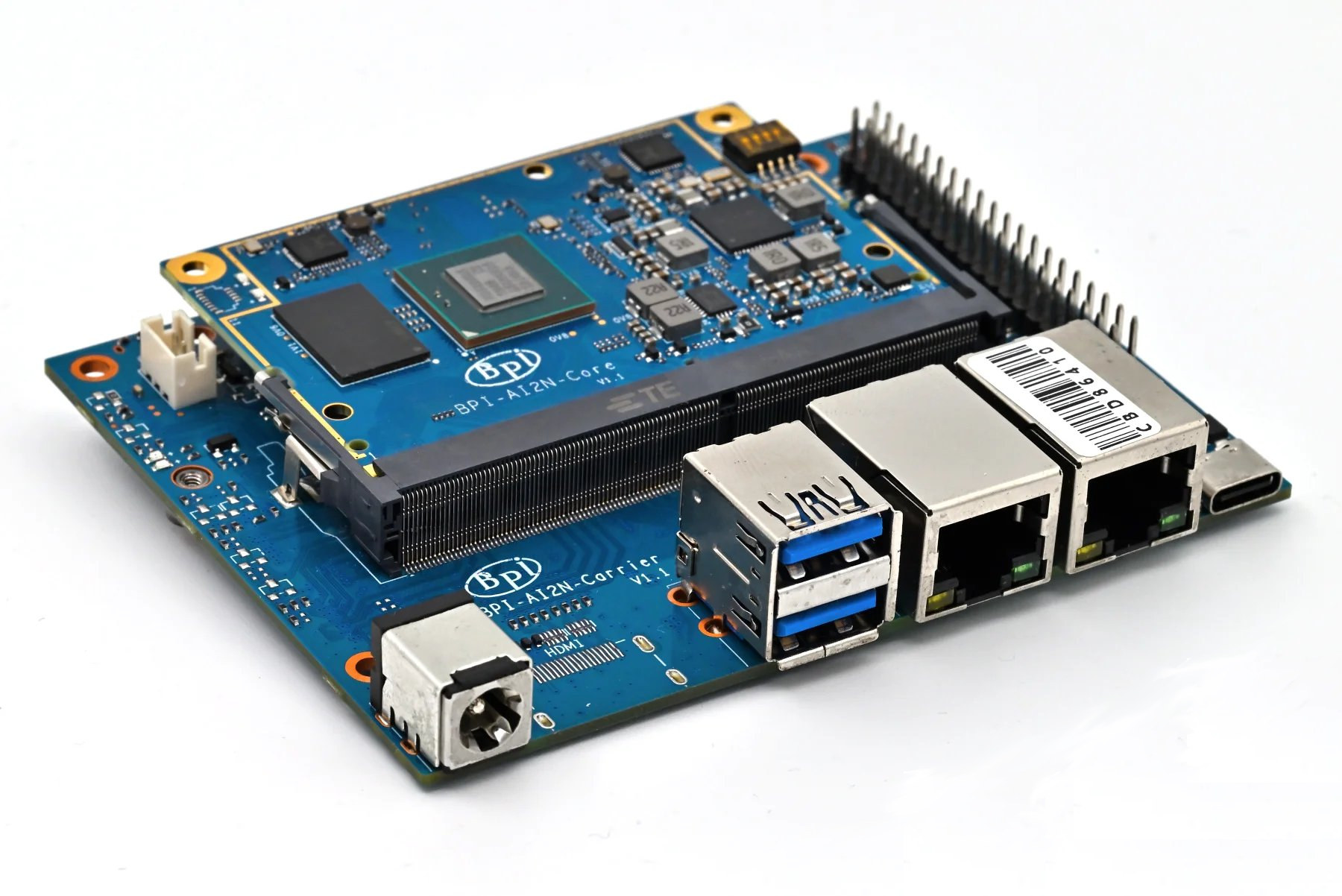

โมดูลมาพร้อมหน่วยความจำ 8GB LPDDR4x, eMMC Flash ขนาด 32GB, SPI Flash ขนาด 64MB, ตัวควบคุม Gigabit Ethernet จำนวน 2 ชุด และ PMIC โดยนำ I/O ทั้งหมดออกมาผ่านคอนเนกเตอร์แบบ 260-pin SO-DIMM นอกจากนี้บริษัทยังมี Carrier Board ที่ออกแบบในลักษณะคล้าย Carrier Board ของ Jetson Nano โดยมีคอนเนกเตอร์ MIPI DSI, คอนเนกเตอร์ MIPI CSI จำนวน 2 ช่อง, พอร์ต Gigabit Ethernet RJ45 จำนวน 2 พอร์ต, USB 3.0 จำนวน 2 พอร์ต, สล็อต M.2 สำหรับ SSD NVMe, GPIO Header 40-pin และอื่น ๆ

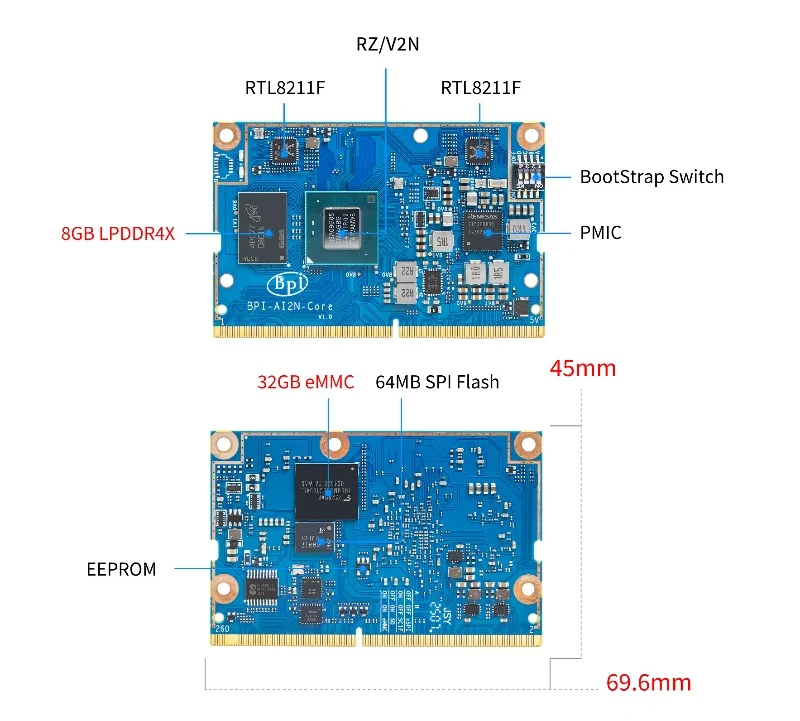

สเปคของ Banana Pi BPI-AI2N-Core SoM:
- SoC – Renesas RZ/V2N
- CPU
- Arm Cortex-A55 แบบ Quad-core @ 1.8 GHz
- Arm Cortex-M33 @ 200 MHz
- GPU – Arm Mali-G31 (GE3D) รองรับ OpenGL ES 3.2 และ OpenCL 2.0 FP
- VPU – เข้ารหัสและถอดรหัสวิดีโอ
- H.264 – สูงสุด 1920×1080 @ 60 fps (ตามสเปกของ Renesas แต่ SOMDEVICES ระบุว่าทำได้ถึง 4K @ 30 FPS)
- H.265 – สูงสุด 3840×2160 @ 30 fps
- AI accelerator – DRP-AI สูงสุด 4 TOPS (dense) / 15 TOPS (sparse)
- CPU
- หน่วยความจำระบบ – LPDDR4X 8GB
- ที่เก็บข้อมูล
- eMMC flash 32GB
- SPI NAND flash 64MB
- EEPROM
- เครือข่าย – คอนโทรลเลอร์ Gigabit Ethernet RealTek RTL8211F จำนวน 2 ตัว
- SO-DIMM edge connector แบบ 260 พินสำหรับ I/O
- อื่นๆ – สวิตช์ Bootstrap
- แหล่งจ่ายไฟ – PMIC บนโมดูล
- ขนาด – 69.6 x 45 มม.

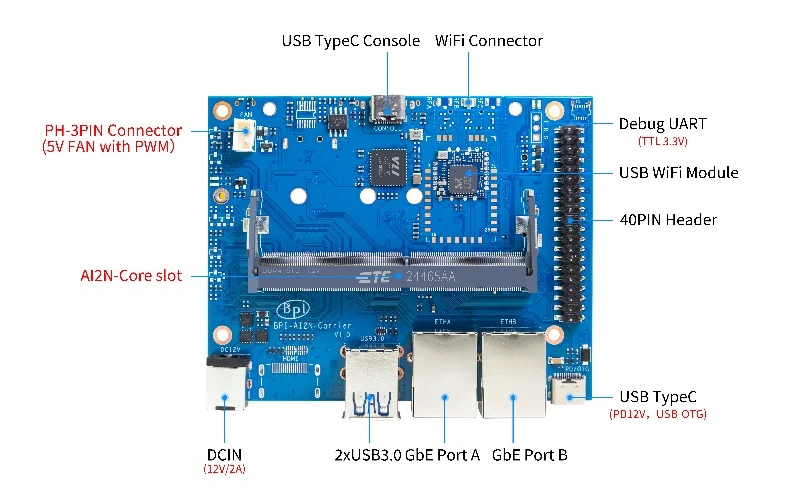

สเปคของ Banana Pi BPI-AI2N carrier board:
- โมดูล SoM ที่รองรับ – BPI-AI2N-Core ตามที่กล่าวข้างต้น
- ที่เก็บข้อมูล
- ช่อง M.2 Key-M 2280 สำหรับ NVMe SSD
- ช่องเสียบ MicroSD
- อินเทอร์เฟซจอแสดงผล – คอนเนกเตอร์ MIPI DSI
- อินเทอร์เฟซกล้อง – 2x คอนเนกเตอร์ MIPI CSI
- เครือข่าย
- 2x พอร์ต Gigabit Ethernet RJ45
- WiFi 5 และ Bluetooth 4.2 ผ่านโมดูล USB RTL8821CU
- USB
- 2x พอร์ต USB 3.0 Type-A
- 1x พอร์ต USB-C แบบ OTG และจ่ายไฟ 1 พอร์ต
- การขยาย
- GPIO header 40 พิน
- การดีบัก
- Debug UART Header 3 พิน (ไม่ได้ติดตั้ง Header มาให้)
- พอร์ต USB Type-C Console
- อื่นๆ
- ปุ่ม Sleep, Power และ Recovery
- คอนเนกเตอร์พัดลม 3 พิน (5V, PWM)
- RTC พร้อมช่องใส่แบตเตอรี่ CR1220
- แหล่งจ่ายไฟ – 12V ผ่าน USB-PD หรือ DC jack
- ขนาด – 100 x 79 มม.

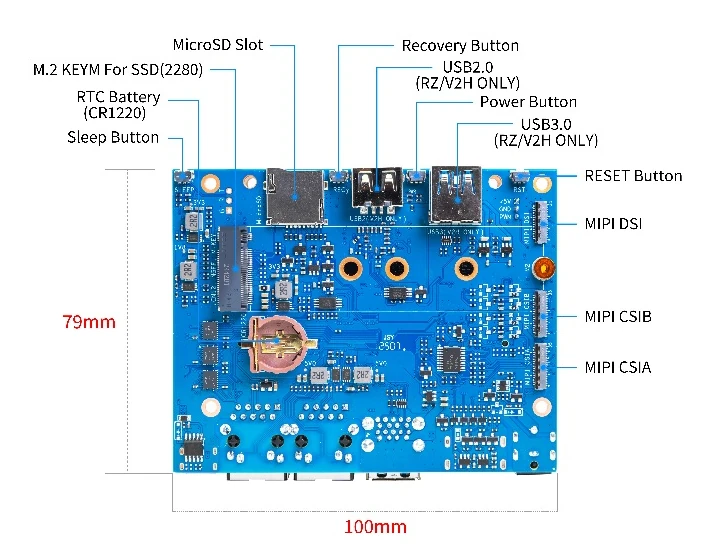

Carrier Board รุ่นนี้ยังได้รับการออกแบบให้รองรับโมดูล Banana Pi BPI-AI2H ที่ใช้ Renesas RZ/V2H ซึ่งกำลังจะเปิดตัวในอนาคต โดยให้ประสิทธิภาพ AI สูงขึ้นเป็น 8 TOPS และ 80 TOPS แบบ Sparse รวมถึงรองรับพอร์ต USB เพิ่มเติม อย่างไรก็ตาม ขณะนี้เอกสารของ BPI-AI2H ยังมีค่อนข้างจำกัด และยังไม่มีวางจำหน่าย จึงอาจต้องติดตามรายละเอียดเพิ่มเติมในภายหลัง
สำหรับ BPI-AI2N มีเอกสารประกอบที่ค่อนข้างครบถ้วนกว่า แม้จะยังไม่สมบูรณ์ทั้งหมด โดยมีข้อมูลสเปคพื้นฐาน, Schematic ในรูปแบบ PDF รวมถึงลิงก์สำหรับดาวน์โหลด Yocto และ Armbian Image/BSP ที่พัฒนาบน Linux 6.1 หากต้องการดูความสามารถและประสิทธิภาพของโมดูลและ Devkit สามารถดูผลการทดสอบจากรีวิวของ Mehatronika ซึ่งมีทั้ง Benchmark และการทดสอบ Armbian กับ Yocto โดยภาพรวมรีวิวเป็นไปในทางบวก อย่างไรก็ตาม พบปัญหาว่า พัดลมและกล้องไม่ทำงานบน Armbian ซึ่งผู้เขียนมองว่าปัญหากล้องถือว่าค่อนข้างสำคัญสำหรับระบบที่เน้น “Vision AI”

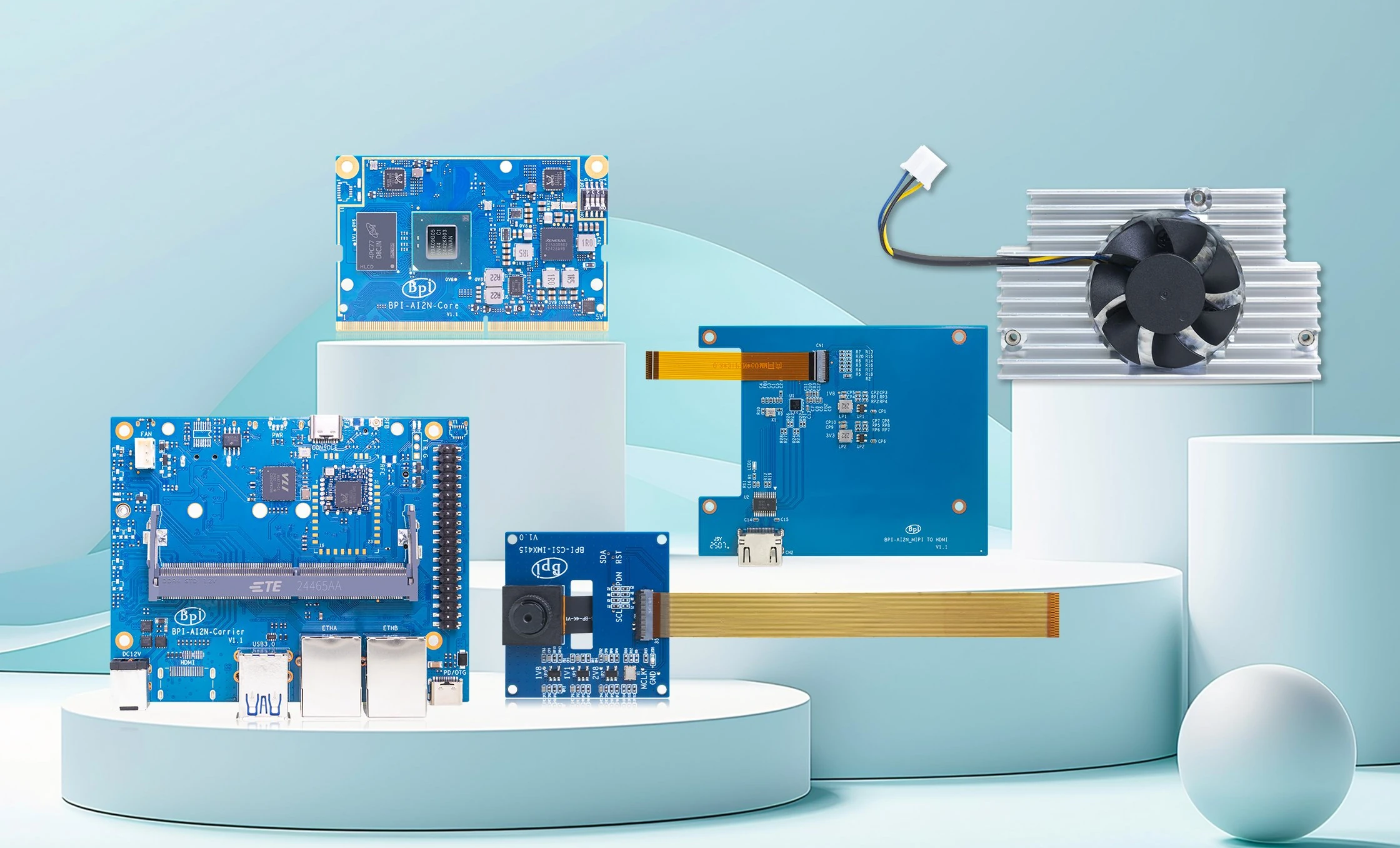

Banana Pi จำหน่ายฮาร์ดแวร์ BPI-AI2N บน AliExpress ในราคาดังนี้:
- โมดูลระบบบนชิป BPI-AI2N-Core – $266 (~8,800฿)
- บอร์ดพ่วง BPI-AI2N-Carrier – $26.70 (~900฿)
- ชุดฮีตซิงก์และพัดลม – $6.70 (~200฿)
- โมดูลกล้อง – $21.28 (~700฿)
- บอร์ดอะแดปเตอร์ MIPI to HDMI (อุปกรณ์เสริม) – $14.36 (~500฿)
ก่อนหน้านี้เราเคยนำเสนอโมดูล Renesas RZ/V2N จากบริษัทอย่าง Geniatech, SOMDEVICES และ IMD Technologies แต่ผลิตภัณฑ์จากบริษัทเหล่านี้มักเน้นตลาด B2B ในขณะที่ Banana Pi เข้าถึงได้ง่ายกว่า โดยผู้ใช้สามารถซื้อได้โดยตรงโดยไม่จำเป็นต้องติดต่อทีมฝ่ายขายหรือ FAE ก่อน
แปลจากบทความ : Banana Pi BPI-AI2N – A Renesas RZ/V2N-based SoM and carrier board for Vision AI applications
