Boardcon CM311Y3 : โมดูล Edge AI ใช้ชิป Amlogic A311Y3 Octa-Core Cortex-A78/A55 พร้อม NPU 8 TOPS

Boardcon CM311Y3 เป็นโมดูลแบบ System-on-Module (SoM) ที่ใช้ชิป Amlogic A311Y3 แบบ Octa-core ประกอบด้วย CPU Cortex-A78/A55 พร้อม NPU สำหรับงาน AI สูงสุด 8 TOPS โดยมุ่งเป้าไปที่ระบบกล้องวงจรปิด 4K, อุปกรณ์ Edge AI, ระบบ Interactive Terminal, Thin Client สำหรับองค์กร และหุ่นยนต์อัตโนมัติ

โมดูลนี้มาพร้อมหน่วยความจำ LPDDR5 สูงสุด 16GB และพื้นที่จัดเก็บข้อมูล eMMC Flash สูงสุด 256GB เชื่อมต่อกับ Carrier Board ผ่านขาแบบ Castellated Edge จำนวน 210 ขา และยังมีบอร์ดพัฒนาแถมมาให้สำหรับการทดสอบประเมินผลและการพัฒนาซอฟต์แวร์ในช่วงแรก ปัจจุบันเราไม่ค่อยเห็นโมดูล SoM หรือบอร์ด SBC รุ่นใหม่ที่ใช้ชิป Amlogic มากนัก ดังนั้นมาดูรายละเอียดของ CM311Y3 กัน

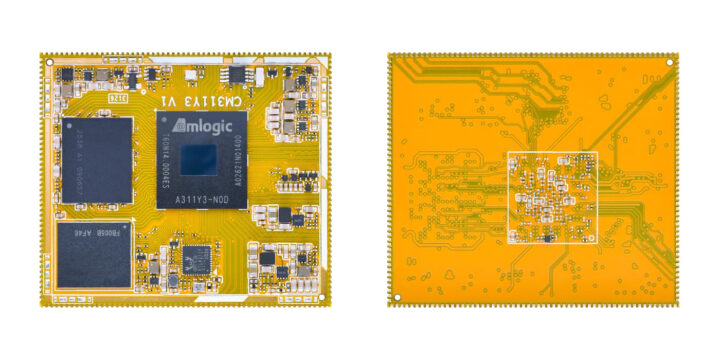

Boardcon CM311Y3 System-on-Module

สเปคของ CM311Y3:

SoC – Amlogic A311Y3
- CPU
  - 2x ARM Cortex-A78 ความเร็วสูงสุด 2.4GHz
  - 6x ARM Cortex-A55 ความเร็วสูงสุด 2.0GHz
  - RISC-V Core สำหรับประมวลผลควบคุมระบบ
  - RISC-V Core สำหรับจัดการพลังงาน Always-on และ Sensor Hub
- GPU – Arm Mali-G625 MC1 รองรับ OpenGL ES 3.2, Vulkan 1.4 และ OpenCL 3.0
- VPU
  - Video Decoder – H.264 สูงสุด 4Kp60, H.265/AV1/VP9/AVS3 สูงสุด 4Kp120
  - Video Encoder – H.264/H.265 สูงสุด 4Kp60
- ISP – ความละเอียดสูงสุด 16 ล้านพิกเซล
- NPU – AI Accelerator ประสิทธิภาพสูงสุด 8 TOPS รองรับ INT4, INT8, INT16, FP8, FP16 และ BF16
- DSP – HiFi 5
หน่วยความจำ – LPDDR5/LPDDR5X ขนาด 4GB, 8GB หรือ 16GB
ที่จัดเก็บข้อมูล – eMMC Flash ขนาด 32GB, 64GB, 128GB หรือ 256GB
เครือข่าย – Realtek RTL8211H Gigabit Ethernet PHY
ขา Castellated Edge จำนวน 210 พิน สำหรับเชื่อมต่อกับ Carrier Board
- ที่จัดเก็บข้อมูล – อินเทอร์เฟซ SD Card
- อินเทอร์เฟซจอแสดงผล
  - HDMI Tx
  - MIPI DSI/LVDS(A)
  - eDP/MIPI DSI/LVDS/VX1(B)
- อินพุตกล้อง/วิดีโอ – 2x MIPI CSI, HDMI Rx
- เสียง – เอาต์พุต S/PDIF
- เครือข่าย – 2x Ethernet (สเปคของ A311Y3 รองรับ 2.5GbE และ GbE แต่ Carrier Board ด้านล่างใช้งานแบบ GbE 2 พอร์ต)
- USB – USB 3.0, USB 3.0 DRD, USB 2.0
- PCIe – PCIe 3.0 x2
- I/O ความเร็วต่ำ – UART, 2x I2C, GPIO, PWM และอื่น ๆ
- อื่น ๆ – SDIO, IR Rx, Debug
แรงดันไฟฟ้า – 3.4 ถึง 5.5V DC
ขนาด – 52 x 45 มม. (PCB 8 ชั้น, QFN ระยะห่างขา 0.9 มม.)
น้ำหนัก – 10.7 กรัม

ด้านซอฟต์แวร์ บริษัทระบุว่ารองรับ Android 16 Linux 6.12.69 และ U-Boot 2025.01 พร้อมไดรเวอร์ที่จำเป็นทั้งหมด นอกจากนี้ยังมี Ubuntu 22.04 cross-compiler environment ซึ่งน่าจะหมายถึงอิมเมจ Virtual Machine ที่ติดตั้ง Ubuntu 22.04 พร้อมเครื่องมือพัฒนาและ SDK มาให้แล้ว

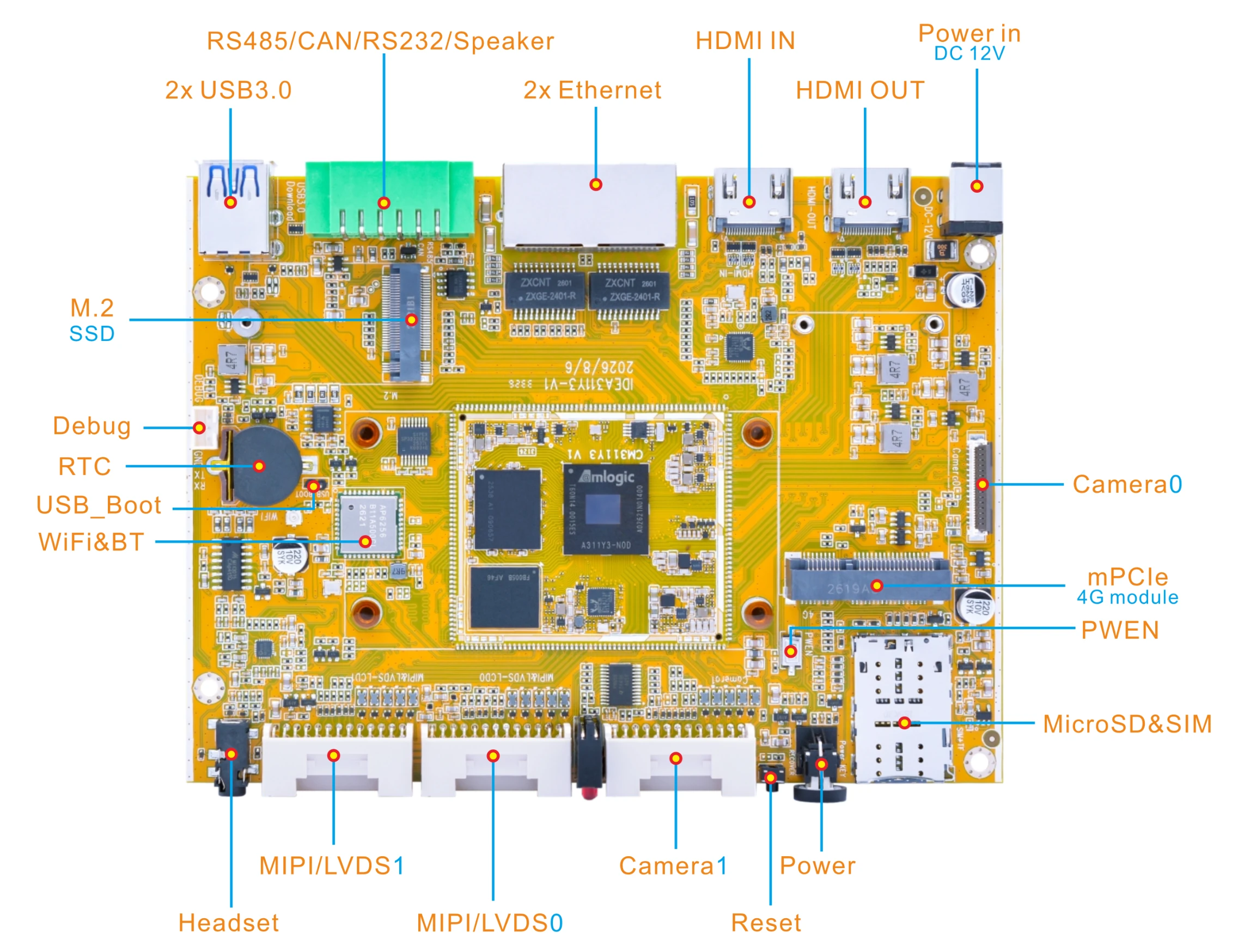

บอร์ดพัฒนา Idea311Y3 สำหรับชิป Amlogic A311Y3

สเปคของ Idea311Y3:

SoM – โมดูล Boardcon CM311Y3 ที่กล่าวถึงข้างต้น ที่บัดกรีติดตั้งอยู่บนบอร์ด
ที่จัดเก็บข้อมูล
- ช่องเสียบ MicroSD CardD
- NVMe SSD ผ่านช่อง M.2 M-Key
อินเทอร์เฟซจอแสดงผล
- HDMI 2.1 รองรับสูงสุด 4K @ 60Hz
- 2x MIPI DSI รองรับสูงสุด 2560 x 1600 @ 60Hz
อินพุตกล้อง/วิดีโอ
- อินพุต HDMI 2.1a รองรับสูงสุด 4K @ 60Hz
- 2x MIPI-CSI แบบ 4 เลน
เสียง
- แจ็คเสียง I/O ขนาด 3.5 มม.
- 2x ลำโพง วผ่านเทอร์มินัลบล็อกแบบถอดได้ 12 ขา
- Audio 8 แชนเนลผ่าน HDMI
เครือข่าย
- 2x พอร์ต Gigabit Ethernet RJ45 ผ่านคอนโทรลเลอร์ Realtek RTL8211F-CG (1 พอร์ตอยู่บนโมดูล อีก 1 พอร์ตอยู่บน Carrier Board)
- WiFi 5 (802.11ac/a/b/g/n) และ Bluetooth 5.4
- 4G LTE แบบออปชัน ผ่านช่อง mini PCIe และช่องซิม nano SIM
USB – 2x พอร์ต USB 3.0 Type-A
Serial
- Serial Port 3 พินสำหรับ สำหรับดีบัก
- RS232 ผ่านขั้วต่อแบบ Pluggable Terminal Block 12 พิน
- RS485 ผ่านขั้วต่อแบบ Pluggable Terminal Block 12 พิน
อื่น ๆ
- ปุ่ม Reset, Power_EN และ Power
- RTC พร้อมคอนเนกเตอร์แบตเตอรี่
- Header 2 พินสำหรับ USB Boot
แหล่งจ่ายไฟ – อินพุต DC 12V/3A ผ่านแจ็ค DC Barrel
ขนาด – 155 x 115 มม.

บอร์ดพัฒนานี้รองรับ SDK เดียวกับโมดูล CM311Y3 และบริษัทยังมีอุปกรณ์เสริมหลายรายการ เช่น โมดูล 4G LTE EC20 แบบ Mini PCIe, โมดูลกล้อง CMOS IMX415 ความละเอียด 8.29MP, โมดูลกล้อง CMOS IMX307 ความละเอียด 2.13MP, อะแดปเตอร์ไฟ 12V/3A สำหรับปลั๊ก EU/US และจอขนาด 10.1 นิ้ว ความละเอียด 1280 × 800 รองรับ MIPI DSI หรือ LVDS

ขณะนี้ Boardcon ยังไม่ได้เปิดเผยราคาของโมดูล Amlogic A311Y3 System-on-Module รุ่นใหม่และบอร์ดพัฒนา Idea311Y3 ผู้ที่สนใจสามารถดูข้อมูลเพิ่มเติมได้ที่หน้าผลิตภัณฑ์ CM311Y3 และ หน้าผลิตภัณฑ์ Idea311Y3

แปลจากบทความ : Amlogic A311Y3 Cortex-A78/A55 Edge AI system-on-module delivers up to 8 TOPS
