Arduino UNO Media Carrier เพิ่มคอนเนกเตอร์ MIPI CSI/DSI และช่องเสียงให้ UNO Q และ VENTUNO Q

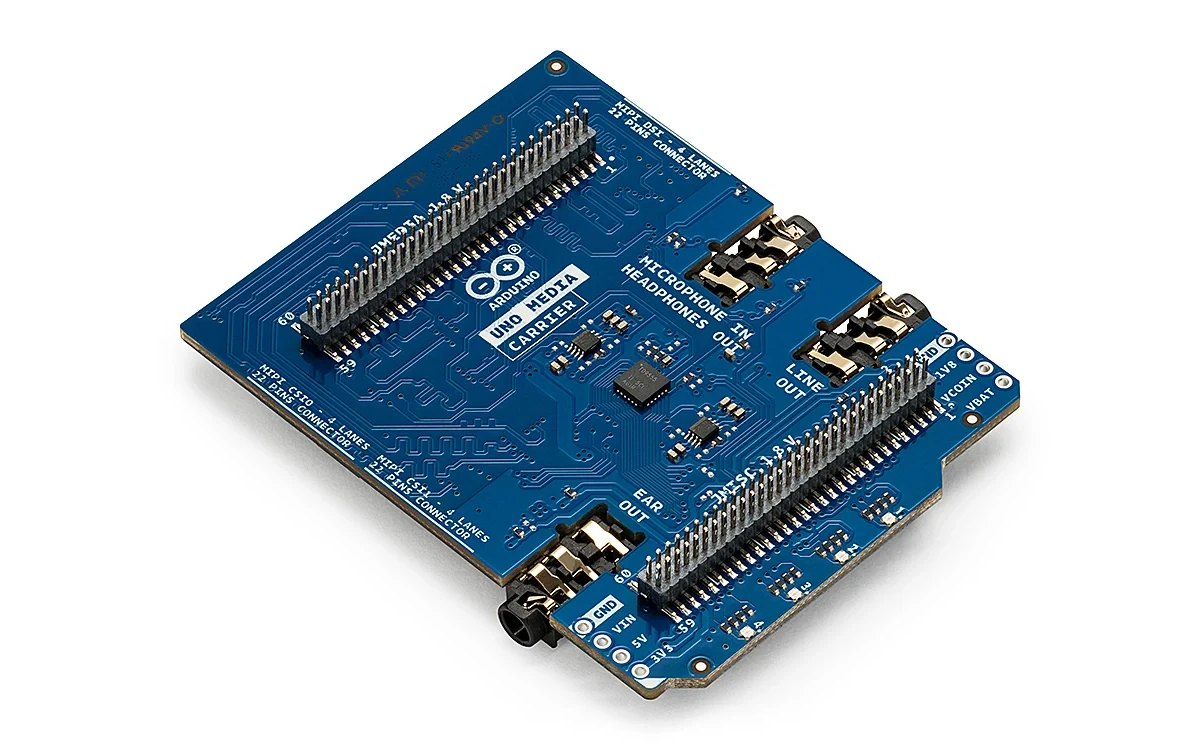

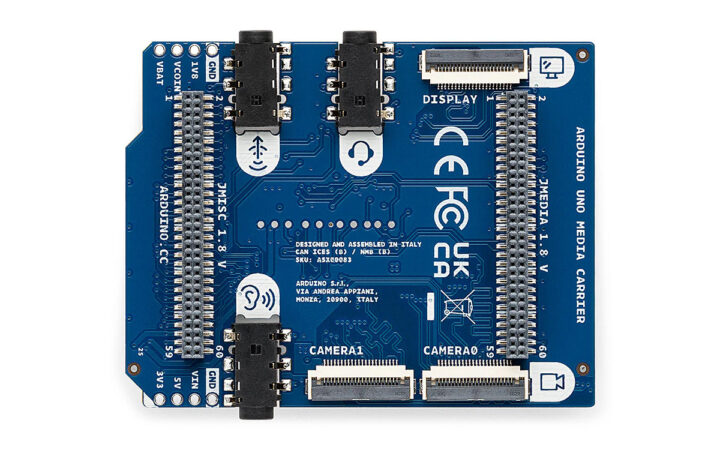

Arduino UNO Media Carrier board เป็นบอร์ดเสริมที่เพิ่มแจ็คเสียง 3 ช่อง, คอนเนกเตอร์จอแสดงผล MIPI DSI, คอนเนกเตอร์กล้อง MIPI CSI 2 ช่อง และไฟ LED RGB อีกหลายดวง ให้กับบอร์ด SBC อย่าง Arduino UNO Q และ Arduino VENTUNO Q

บอร์ด “Q” ทั้งสองรุ่นเปิดให้ใช้งานอินเทอร์เฟซ MIPI CSI/DSI และระบบเสียงอยู่แล้วก็จริง แต่ต้องเชื่อมต่อผ่าน Header JMEDIA และ JMISC แบบ 60 พิน ซึ่งไม่ค่อยสะดวกต่อการใช้งาน Arduino UNO Media Carrier board จึงช่วยแก้ปัญหานี้ด้วยการเพิ่มคอนเนกเตอร์ MIPI แบบ 22 พิน และแจ็กเสียงขนาด 3.5 มม.

สเปคของ Arduino UNO Media Carrier (ASX00083)

บอร์ด SBC ที่รองรับ – Arduino UNO Q และ Arduino VENTUNO Q
อินเทอร์เฟซจอแสดงผล – คอนเนกเตอร์ MIPI DSI แบบ 22 พิน รองรับโมดูลจอ MIPI-DSI มาตรฐาน (ใช้ได้กับจอสัมผัส Waveshare ขนาด 5 นิ้ว, 8 นิ้ว และ 10.1 นิ้ว)
อินเทอร์เฟซกล้อง – คอนเนกเตอร์ MIPI-CSI แบบ 22 พิน จำนวน 2 ช่อง รองรับโมดูลกล้อง IMX219 เช่น Raspberry Pi Camera Module 2
เสียง
- แจ็กเสียง 3.5 มม. สำหรับ Mic-In / หูฟังออก
- แจ็กเสียง 3.5 มม. สำหรับ Line Out
- แจ็กเสียง 3.5 มม. สำหรับ Ear Out
อินเทอร์เฟซสำหรับเชื่อมต่อกับบอร์ดโฮสต์
- คอนเนกเตอร์ JMEDIA แบบ 60 พิน (ตัวเมีย, ส่งผ่านสัญญาณ)
- คอนเนกเตอร์ JMISC แบบ 60 พิน (ตัวเมีย, ส่งผ่านสัญญาณ)
- I/O ที่ใช้งานได้
  - I2C – CCI I2C (1.8 V ผ่าน JMEDIA) และ MCU I2C4 (3.3 V ผ่าน JMISC)
  - PSSI – อินเทอร์เฟซกล้องแบบขนาน 8 บิต (ผ่าน JMISC)
  - GPIO – SoC GPIO (1.8 V) และ MCU GPIO (3.3 V) ผ่าน JMISC
อื่น ๆ – ไฟ LED RGB 4 ดวง
แหล่งจ่ายไฟ
- แหล่งจ่ายหลัก – จรับไฟจากบอร์ด Host ผ่านคอนเนกเตอร์ JMEDIA และ JMISC
- VIN (DC_IN) – 7-24 V DC ผ่าน Header J13 แบบ 4 พิน
- VCOIN – อินพุต 3.0 V DC สำหรับ RTC ของงบอร์ด Host (สูงสุด 3.6 V) ผ่าน Header J10 แบบ 4 พิน
ขนาด – 68.58 x 53.34 มม.
ช่วงอุณหภูมิการทำงาน – -10 ถึง 60°C

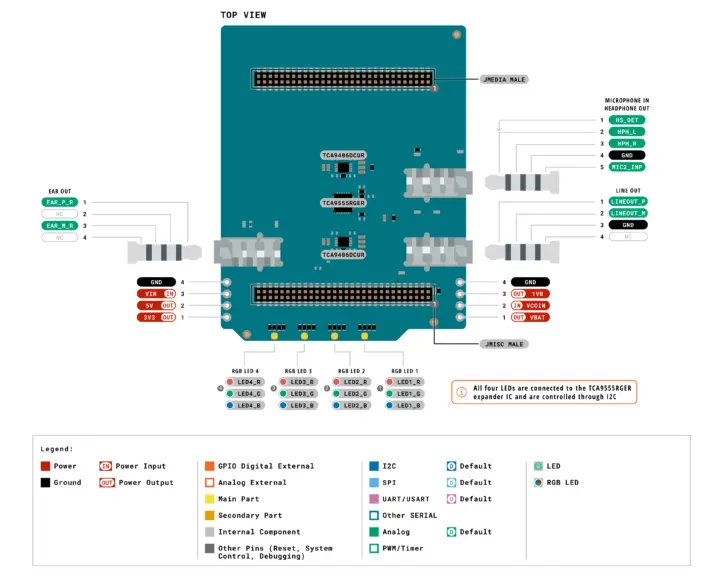

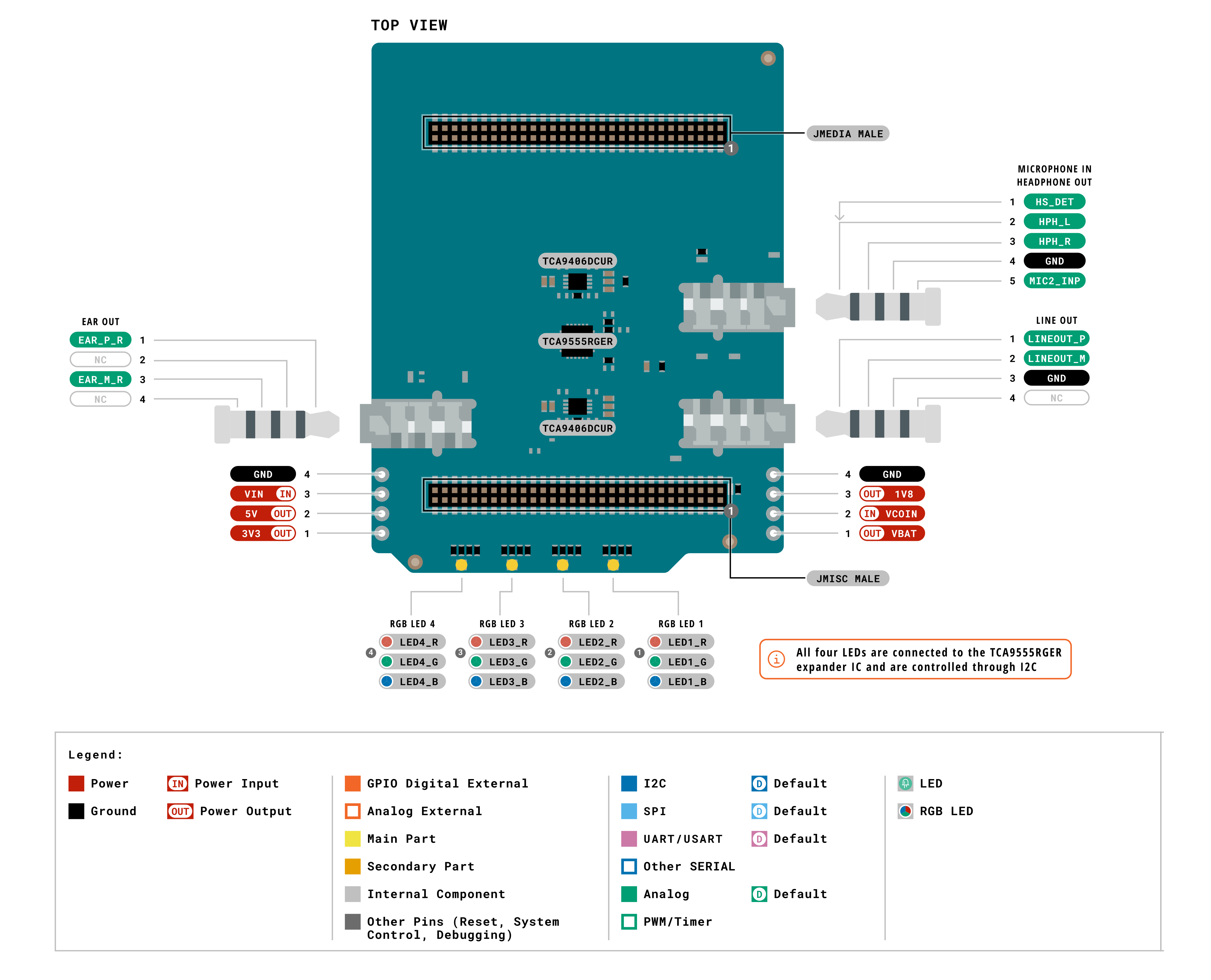

มีเอกสารประกอบให้ดาวน์โหลด ได้แก่ แผนผัง Pinout, Datasheet, Schematics ในรูปแบบ PDF, ไฟล์ CAD จาก Altium และไฟล์ STEP สำหรับบอร์ดฮาร์ดแวร์แบบ Open Source โดยสามารถดูได้จากเว็บไซต์เอกสารอย่างเป็นทางการ

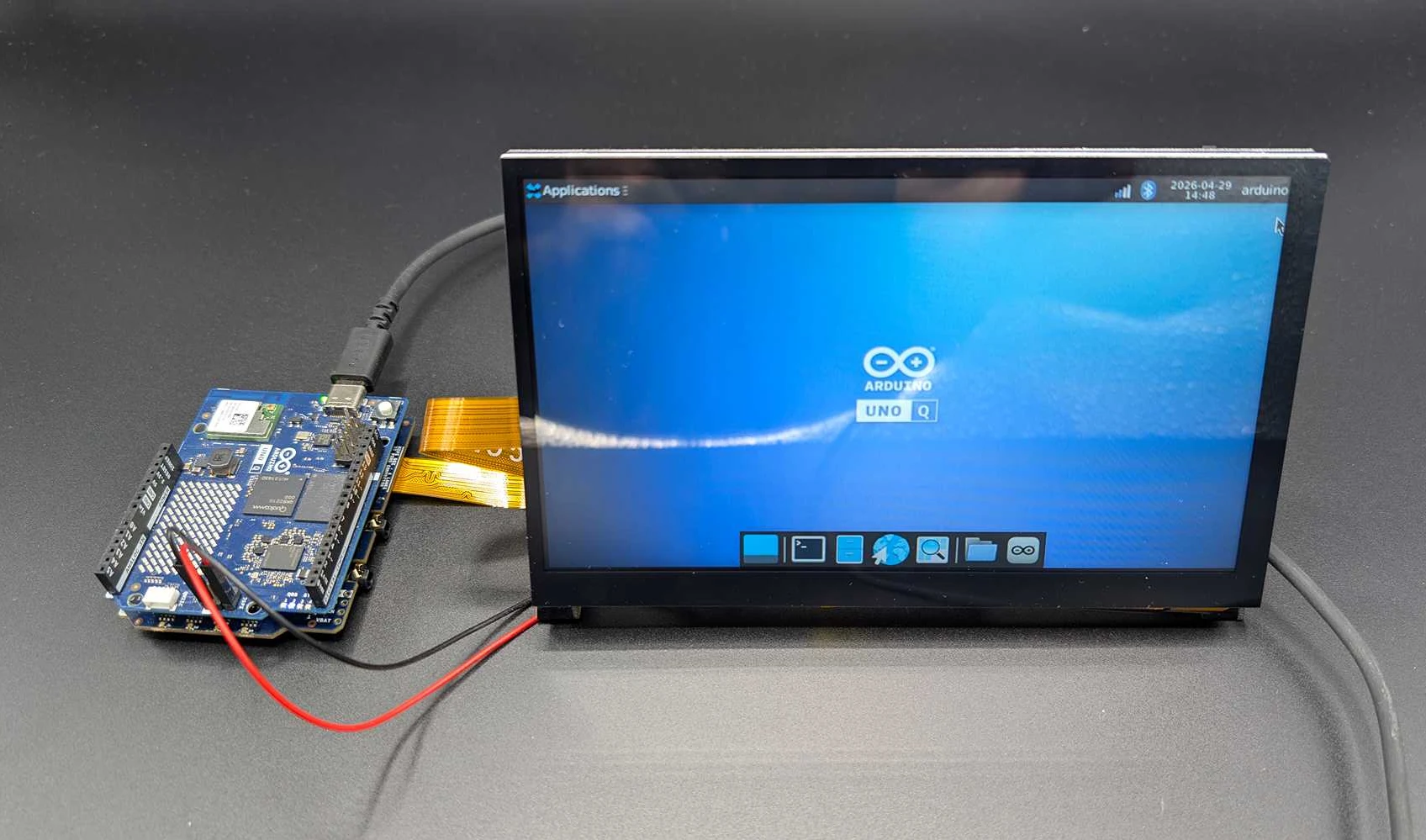

เอกสารชุดเดียวกันยังมีบทแนะนำอีก 2 ชุด ได้แก่ คู่มือการใช้งานทั่วไป และ Tutorial สำหรับ Kiosk Mode ซึ่งอธิบายวิธีเชื่อมต่อและตั้งค่า Arduino UNO Q + Media Carrier กับจอสัมผัส Waveshare
