LILYGO T-Halow P4 : บอร์ด M.2 2280 พร้อม ESP32-P4, Wi-Fi HaLow และ ESP32-C6

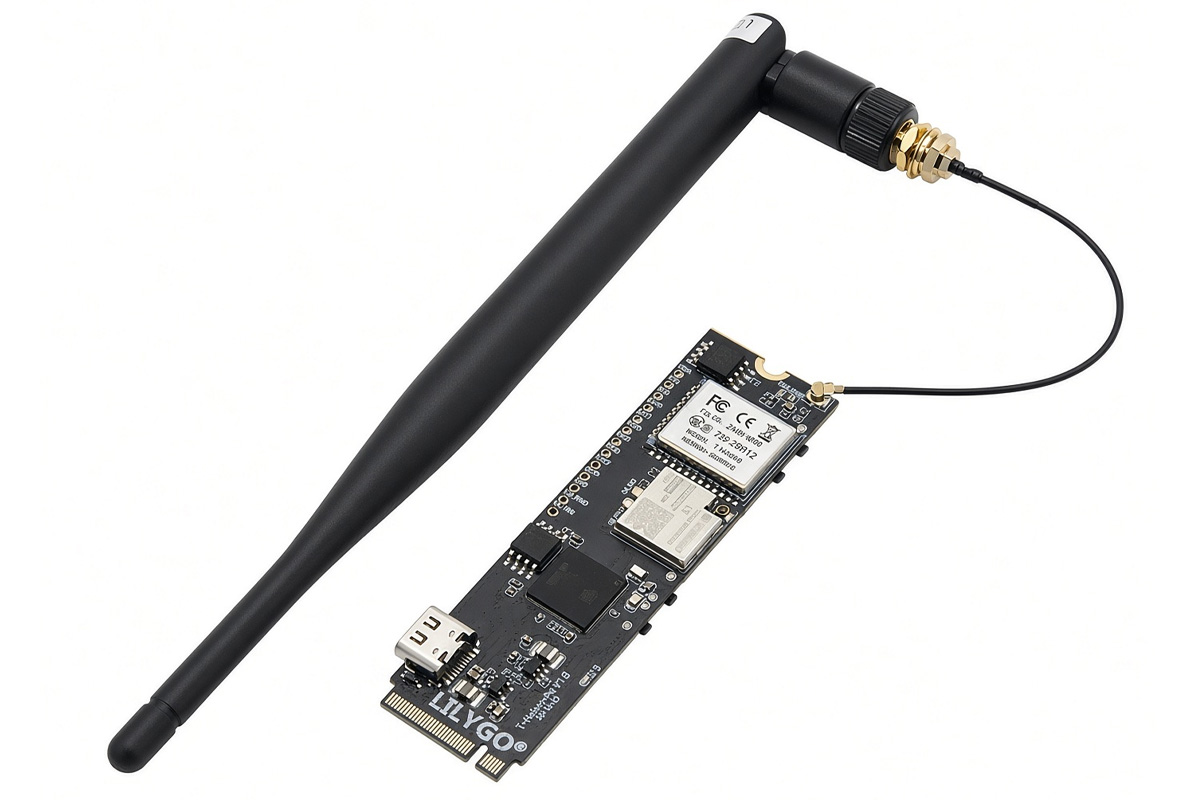

LILYGO T-Halow P4 เป็นบอร์ดพัฒนาขนาดกะทัดรัดในรูปแบบ M.2 ที่รวมไมโครคอนโทรลเลอร์ ESP32-P4, ชิปประมวลผลไร้สาย ESP32-C6 และโมดูล Wi-Fi HaLow Taixin TX-AH ไว้ด้วยกัน เพื่อรองรับการสื่อสารไร้สายระยะไกล

บอร์ดมีขนาดเพียง 80 × 22 มม. ตามฟอร์มแฟกเตอร์ M.2 2280 และใช้ขั้วต่อ M.2 B-key สำหรับเชื่อมต่อขา GPIO และอินเทอร์เฟซต่าง ๆ เข้ากับ Carrier Board ที่ออกแบบขึ้นเอง นอกจากนี้ยังรองรับการเชื่อมต่อกล้อง MIPI CSI และจอแสดงผล MIPI DSI พร้อมฮาร์ดแวร์เข้ารหัสวิดีโอ H.264 ที่ความละเอียดสูงสุด 1080p30 จึงเหมาะสำหรับเกตเวย์ IoT ขนาดเล็ก, กล้องระยะไกล และระบบตรวจสอบในภาคอุตสาหกรรม

สเปกของ LILYGO T-Halow P4 :

SoC – Espressif Systems ESP32-P4NRW32X
- CPU
  - RISC-V แบบ Dual-core ความเร็ว 400 MHz พร้อมชุดคำสั่งสำหรับงาน AI และ FPU แบบ Single-precision
  - ไมโครคอนโทรลเลอร์ RISC-V LP (Low-power) แบบ Single-core ความเร็วสูงสุด 40 MHz
- GPU – Pixel Processing Accelerator (PPA) แบบ 2D (PPA)
- VPU – รองรับตัวเข้ารหัสและถอดรหัส H.264 และ JPEG
- หน่วยความจำ – HP L2MEM 768 KB, LP SRAM 32 KB, TCM 8 KB, PSRAM 32 MB (อ้างอิงจาก GitHub และ wiki ; product page says 8MB แต่หน้าผลิตภัณฑ์ระบุไว้ที่ 8 MB)
- ที่เก็บข้อมูล – HP ROM 128 KB, LP ROM 16 KB
ที่เก็บข้อมูล – QSPI NOR flash 16 MB
อินเทอร์เฟซจอแสดงผล – คอนเนกเตอร์ MIPI DSI แบบ 2 เลน สำหรับจอภายนอก พร้อมรองรับการสัมผัส
อินเทอร์เฟซกล้อง – คอนเนกเตอร์ MIPI CSI แบบ 2 เลน รองรับกล้อง OV2710
การเชื่อมต่อไร้สาย
- ESP32-C6-MINI-1U รองรับ Wi-Fi 6 ย่าน 2.4 GHz, Bluetooth 5 และ 802.15.4 (Zigbee / Thread / Matter) เชื่อมต่อกับ ESP32-P4 ผ่าน SDIO พร้อมคอนเนกเตอร์เสาอากาศ IPEX ภายนอก
- โมดูล TX-AH ของ TaiXin Semiconductor
  - รองรับมาตรฐาน 802.11ah HaLow
  - ย่านความถี่ที่รองรับ
    - 859-894 MHz (SAW 875M) หรือ
    - 902-928 MHz (SAW 915M)
  - ความกว้างช่องสัญญาณ – 1/2/4/8 MHz
  - อัตราความเร็วส่งข้อมูล – 150 Kbps ถึง 32.5 Mbps
  - ระยะการสื่อสาร – สูงสุด 1.2 กม. ในพื้นที่ที่ไม่มีสิ่งกีดขวาง (Line of Sight)
  - คอนเนกเตอร์เสาอากาศ IPEX
USB – พอร์ต USB Type-C 1 พอร์ต สำหรับจ่ายไฟและโปรแกรมบอร์ด
อินเทอร์เฟซ Carrier Board / Expansion – คอนเนกเตอร์ M.2 B-key พร้อม GPIO, I2C, UART, ADC, SD และอินเทอร์เฟซอื่น ๆ ของ ESP32-P4
อื่น ๆ – ปุ่ม BOOT, Reset, Failsafe และ MCLR
แหล่งจ่ายไฟ – 5V DC ผ่านพอร์ต USB-C
ขนาด – 80 x 22 มม. (ฟอร์มแฟกเตอร์ M.2 2280)

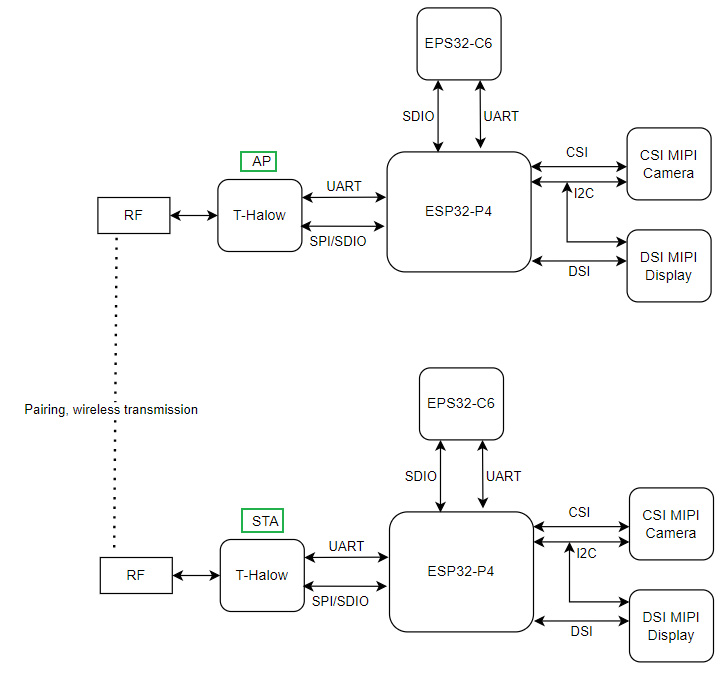

บล็อกไดอะแกรมของ LILYGO T-Halow P4 — บล็อกไดอะแกรมของ LILYGO T-HaLow P4 (แสดงบอร์ดสองตัว)

ในด้านซอฟต์แวร์ LILYGO มีตัวอย่างโค้ดสำหรับการสื่อสารผ่าน Wi-Fi HaLow การทำงานของกล้องและจอแสดงผล รวมถึงฟังก์ชันอื่น ๆ ของบอร์ด เผยแพร่ไว้บน GitHub โดยตัวอย่างโค้ดใช้ ESP-IDF 5.4.1 ขึ้นไป และควบคุมโมดูล HaLow ผ่านอินเทอร์เฟซ SPI สำหรับรับส่งข้อมูล และ UART สำหรับส่งคำสั่ง AT นอกจากนี้ยังมีเครื่องมือกำหนดค่าที่ทำงานบนเบราว์เซอร์สำหรับตั้งค่าโมดูล HaLow ผ่าน Web Serial ด้วย

ก่อนหน้านี้เราเคยกล่าวถึง LILYGO T-HaLow รุ่นแรก ซึ่งใช้ ESP32-S3 ร่วมกับโมดูล Wi-Fi HaLow Taixin รุ่นเดียวกัน โดยรองรับกล้อง OV2640/OV5640 พร้อมพอร์ต Ethernet RJ45, ช่องใส่การ์ด microSD และช่องใส่แบตเตอรี่ 18650 ส่วน T-Halow P4 เปลี่ยนมาใช้ ESP32-P4 ที่มีประสิทธิภาพสูงขึ้น พร้อมอินเทอร์เฟซกล้อง MIPI และจอแสดงผล MIPI รวมถึงเพิ่มการเชื่อมต่อ Wi-Fi 6 ผ่าน ESP32-C6

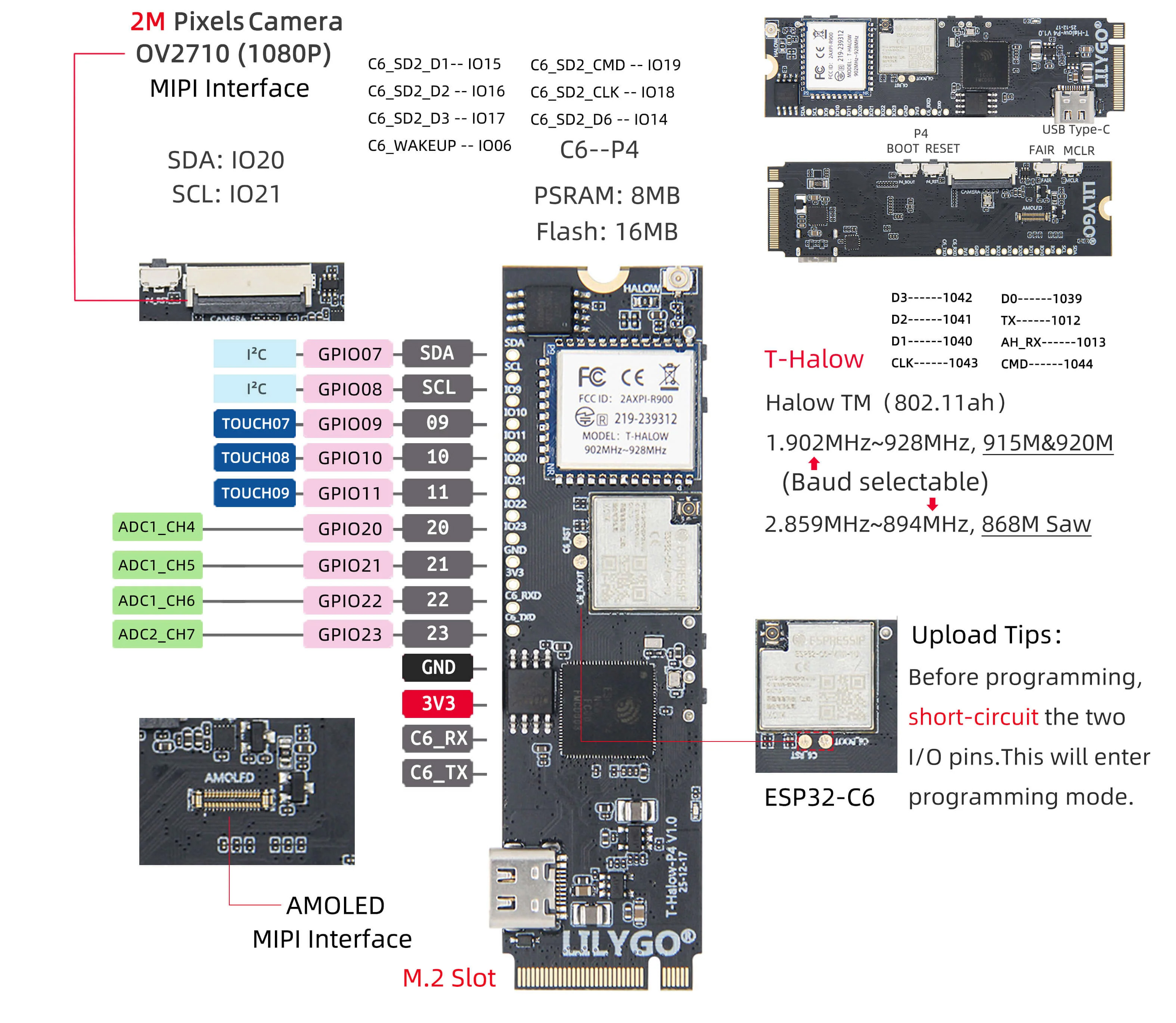

อินเทอร์เฟซของ M.2 2280 — อินเทอร์เฟซและผังขาของ LILYGO T-Halow P4

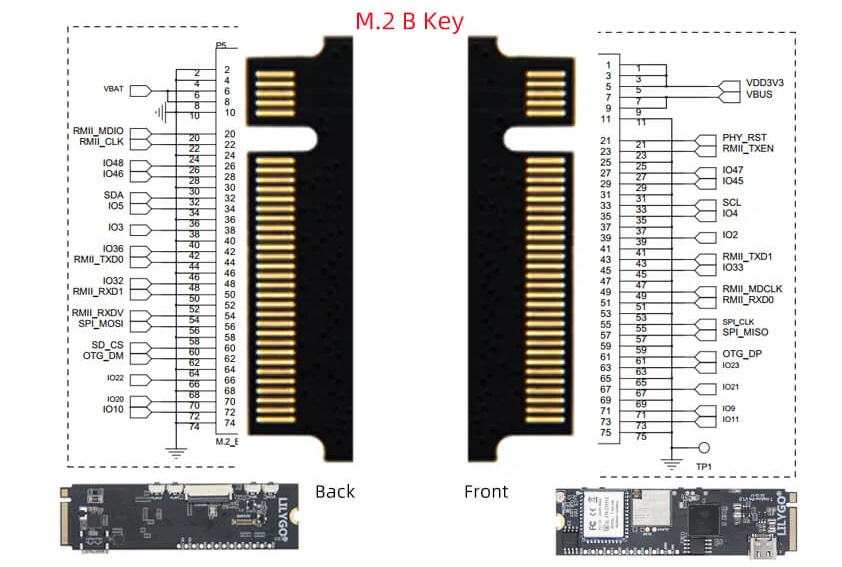

ผังขาคอนเนกเตอร์ M.2 B-key ของ LILYGO T-Halow P4

LILYGO T-Halow P4 วางจำหน่ายบน AliExpress ในราคา $36.98 (~1,250฿) และที่ร้านค้าอย่างเป็นทางการของบริษัทในราคา $26.57 (~900฿) สำหรับสินค้าจากคลังสินค้าในจีน หรือ $31.07 (~1,050฿) สำหรับรุ่น 915 MHz (H777) ที่จัดส่งตรงจากคลังสินค้าในสหรัฐอเมริกา

แปลจากบทความ : LILYGO T-Halow P4 – A M.2 2280 board with ESP32-P4, WiFi HaLow, and ESP32-C6
