โมดูล SMARC 2.2 และบอร์ดพัฒนาใช้ชิป Rockchip RK3576 สำหรับ Edge AI

MYIR MYC-JR3576 เป็นโมดูลแบบ System-on-Module (SoM) ตามมาตรฐาน SMARC 2.2 ที่ใช้ชิป Rockchip RK3576/RK3576J ซึ่งเป็น SoC แบบ octa-core Cortex-A72/A53 พร้อม NPU ที่มีประสิทธิภาพสูงสุด 6 TOPS ที่ออกแบบมาสำหรับงาน Edge AI

โมดูลนี้รองรับหน่วยความจำ LPDDR5 สูงสุด 8GB และ eMMC Flash สูงสุด 64GB พร้อมโมดูล Wi-Fi 6E และ Bluetooth 5.4 ที่เป็นอุปกรณ์เสริม พร้อมส่งสัญญาณ I/O ทั้งหมดออกมาผ่านคอนเนกเตอร์ MXM 314 พินตามมาตรฐาน SMARC 2.2 ทางบริษัทระบุว่าเป็นรุ่นที่ใช้คอนเนกเตอร์แบบถอดเปลี่ยนได้ (Socketed) ซึ่งเป็นอีกทางเลือกหนึ่งของโมดูล MYC-LR3576 แพ็กเกจ LGA ขนาด 43 x 45 มม. ที่เปิดตัวไปเมื่อปี 2024 ทำให้ MYiR สามารถนำเสนอโมดูลที่ใช้โปรเซสเซอร์เดียวกันได้ทั้งแบบบัดกรีติดบอร์ดและแบบคอนเนกเตอร์มาตรฐาน

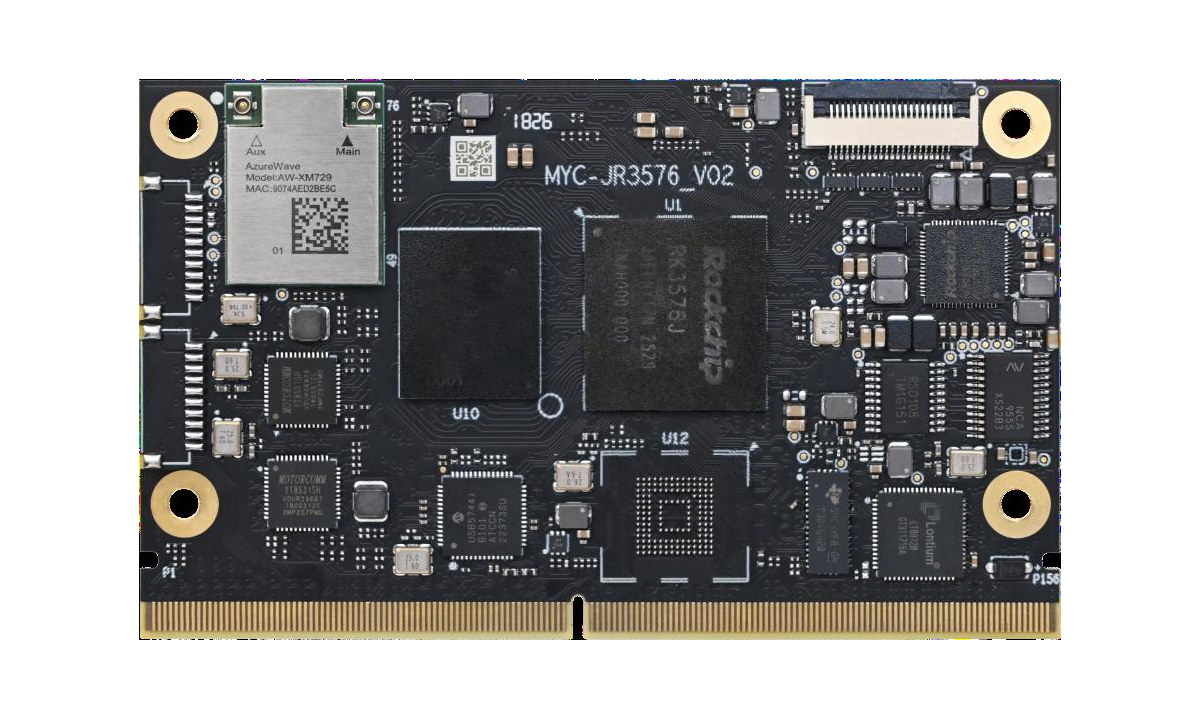

MYC-JR3576 – โมดูล Rockchip RK3576 มาตรฐาน SMARC 2.2

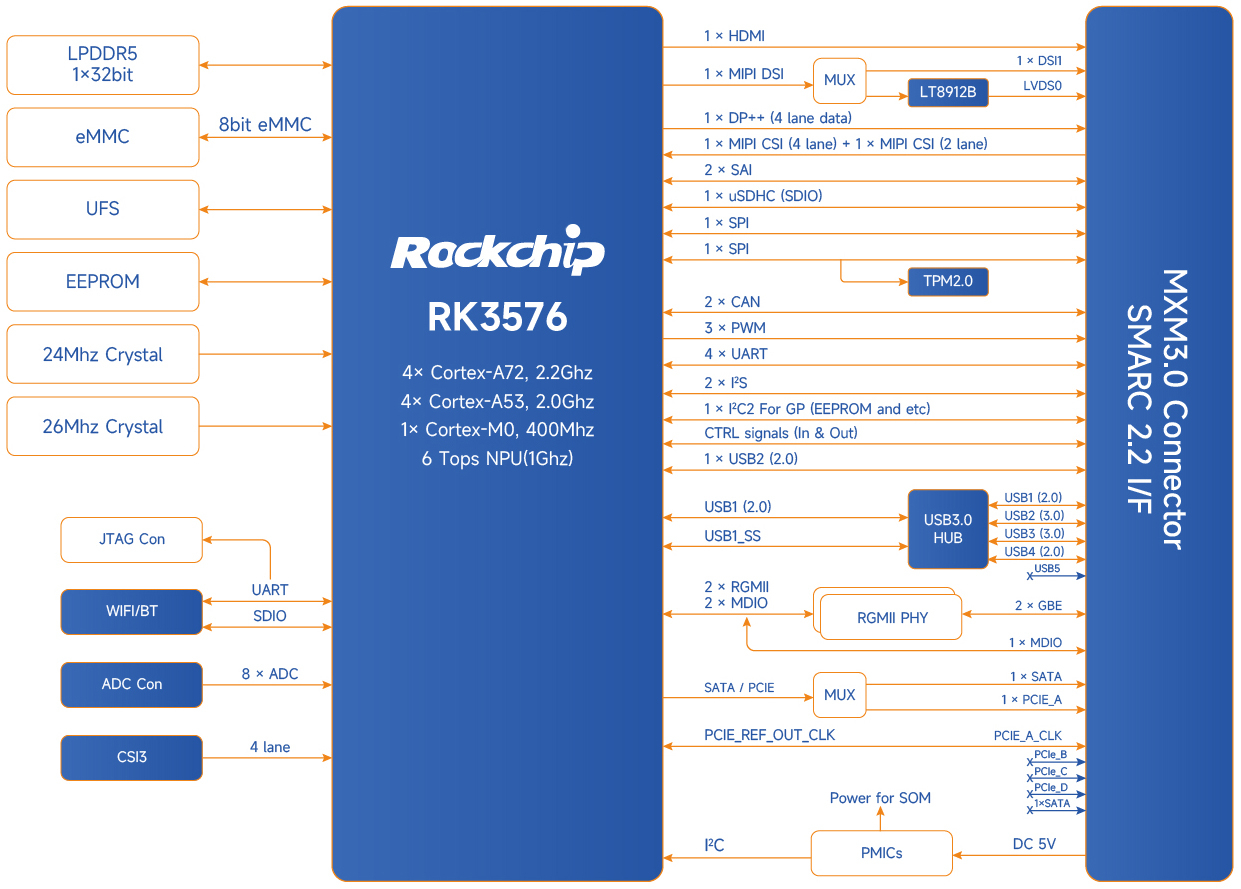

สเปคของ MYIR MYC-JR3576 :

• SoC – Rockchip RK3576 สำหรับรุ่นเชิงพาณิชย์ หรือ RK3576J สำหรับรุ่นอุตสาหกรรม
  • CPU
    • คอร์ Cortex-A72 4 คอร์ ที่ 2.2GHz และคอร์ Cortex-A53 4 คอร์ ที่ 1.8GHz
    • MCU Arm Cortex-M0 ที่ 400MHz
  • GPU – Arm Mali-G52 MC3 รองรับ OpenGL ES 1.1, 2.0 และ 3.2, OpenCL สูงสุด 2.0 และ Vulkan 1.1
  • NPU – AI accelerator 6 TOPS (INT8) รองรับการประมวลผลแบบผสม INT4, INT8, INT16, BF16 และ TF32
  • VPU
    • ตัวถอดรหัสวิดีโอ: H.264, H.265, VP9, AV1 และ AVS2 สูงสุด 8K @ 30fps หรือ 4K @ 120fps
    • ตัวเข้ารหัสวิดีโอ: H.264 และ H.265 สูงสุด 4K @ 60fps, ตัวเข้ารหัส/ถอดรหัส (M)JPEG สูงสุด 4K @ 60fps
• หน่วยความจำระบบ – LPDDR5 4GB หรือ 8GB
• ที่เก็บข้อมูล
  • eMMC flash 32GB หรือ 64GB
  • EEPROM 32Kbit
• จอแสดงผล – ชิปแปลงสัญญาณ Lontium LT8912B จาก MIPI DSI เป็น LVDS
• ระบบเครือข่าย
  • 2x คอนโทรลเลอร์ GbE Motorcomm YT8531SH
  • โมดูล Wi-Fi 6E + Bluetooth 5.4 แบบออปชัน (AzureWave AW-XM729 ที่ใช้ชิป NXP IW623)
• USB – USB 3.0 hub
• คอนเนกเตอร์ MXM 3.0 Edge Connector แบบ 314 พิน
  • ที่เก็บข้อมูล – SATA III หรือ PCIe 2.1
  • เอาต์พุตวิดีโอ
    • LVDS
    • MIPI DSI
    • HDMI
    • DisplayPort
  • อินพุตวิดีโอ – 3x MIPI CSI (2x 4-lane, 1x 2-lane)
  • เสียง – 2x SAI
  • เครือข่าย – 2x อินเทอร์เฟซ Gigabit Ethernet
  • USB
    • 1x USB 2.0 OTG
    • 2x USB 2.0 host
    • 2x USB 3.0 host
  • PCIe – PCIe 2.1 (ใช้ร่วมกับ SATA III)
  • อนาล็อก – 6x SARADC ความละเอียด 12 บิต สูงสุด 1MS/s (ออปชัน)
  • I/O อื่น ๆ
    • 2x CAN FD
    • 4x UART, 2x SPI, 4x I2C, 1x SDIO, 3x PWM, 14x GPIO
• ความปลอดภัย – TPM 2.0
• การจัดการพลังงาน
  • อินพุต 5V/2A
  • PMIC RK806S-5
• ขนาด – 82 x 50 มม. (ฟอร์มแฟกเตอร์ SMARC 2.2, PCB 12 ชั้น)
• ช่วงอุณหภูมิ
  • เกรดอุตสาหกรรม: -40~85°C
  • เกรดคอมเมอร์เชียล: 0~70°C

บริษัทมี BSP สำหรับ Linux 6.1 ที่รองรับ Debian และ Yocto รวมถึง Android 15 สำหรับโมดูลและบอร์ดพัฒนาที่กล่าวถึงด้านล่าง อย่างไรก็ตาม ซอฟต์แวร์ของ MYiR ไม่ได้เปิดให้ดาวน์โหลดแบบสาธารณะ โดยบริษัทจัดส่งให้เฉพาะลูกค้าเท่านั้น ข้อมูลซอฟต์แวร์ที่บริษัทระบุประกอบด้วย Linux 6.1, U-Boot 2017.09 และรายการไดรเวอร์โอเพนซอร์สสำหรับบอร์ด

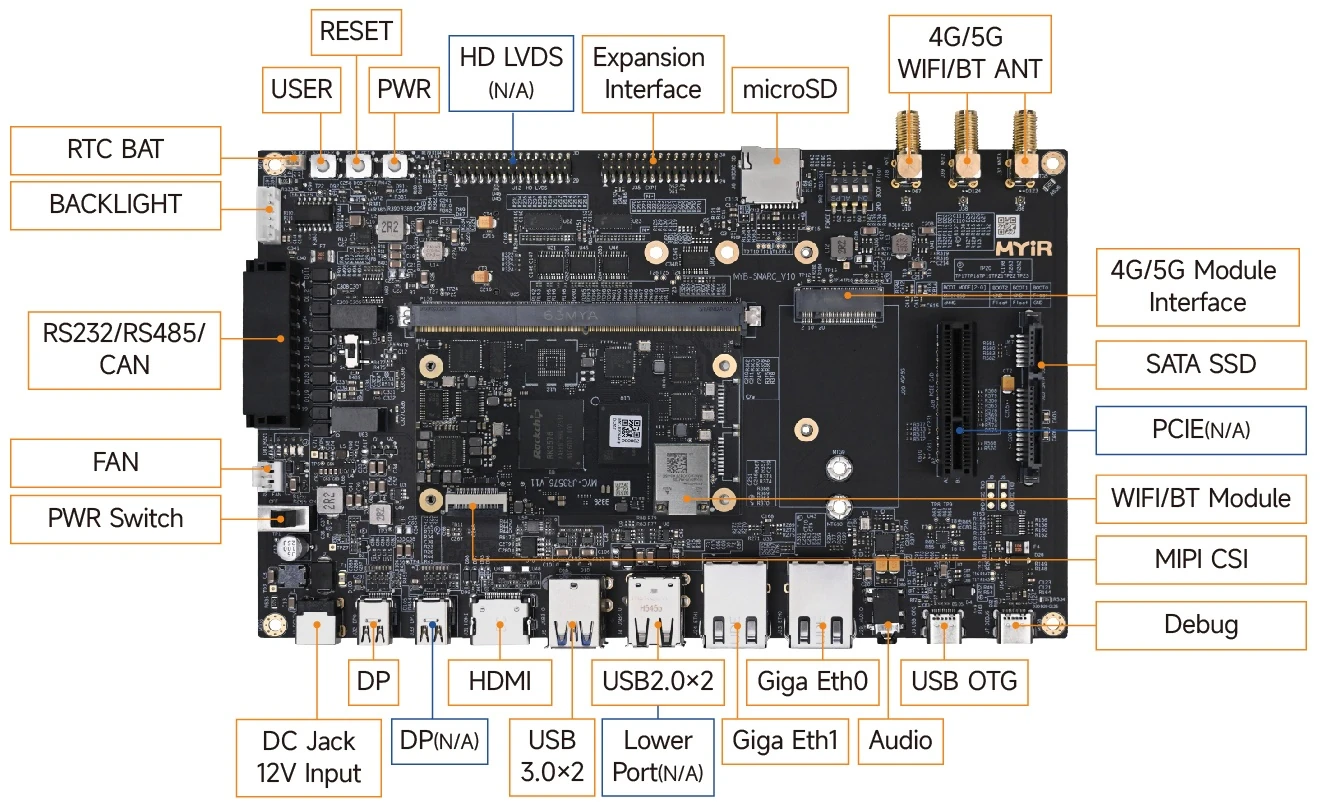

บอร์ดพัฒนา MYD-JR3576

นอกจากนี้บริษัทยังจัดหาแพลตฟอร์มพัฒนามาตรฐาน SMARC สำหรับโมดูลรุ่นนี้ด้วย

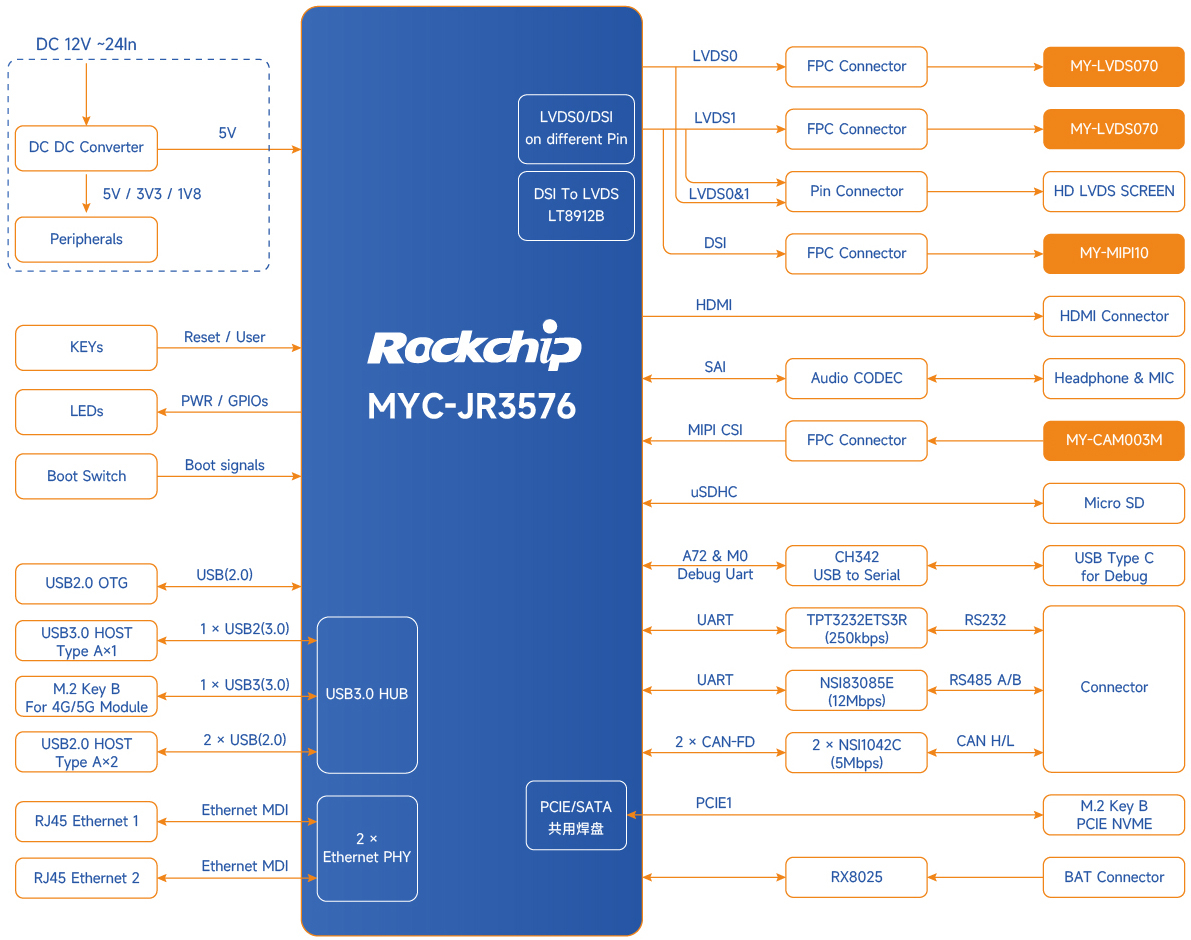

สเปคของบอร์ดพัฒนา MYD-JR3576:

• ที่เก็บข้อมูล
  • ช่องเสียบการ์ด MicroSD
  • ซ็อกเก็ต M.2 (PCIe) สำหรับ SSD NVMe
  • คอนเนกเตอร์ SATA SSD
• เอาต์พุตวิดีโอ
  • พอร์ต HDMI
  • คอนเนกเตอร์ DisplayPort
  • อินเทอร์เฟซจอแสดงผล MIPI-DSI/LVDS
• กล้อง – 2x อินเทอร์เฟซกล้อง MIPI-CSI
• เสียง – แจ็คเสียงเข้า/ออกขนาด 3.5 มม.
• เครือข่าย
  • 2x พอร์ต RJ45 Gigabit Ethernet
  • Wi-Fi/Bluetooth บนโมดูล SoM
  • ซ็อกเก็ต M.2 สำหรับโมดูล 4G/5G LTE แบบ USB พร้อม 2x ช่องการ์ด SIM
  • 2x คอนเนกเตอร์สายอากาศภายนอก  (สำหรับ Wi-Fi 1 ช่อง และ 4G/5G 1 ช่อง)
• USB
  • 2x พอร์ต USB 3.0 host
  • 2x พอร์ต USB 2.0 host
  • พอร์ต USB 2.0 OTG
• พอร์ตอนุกรมผ่านคอนเนกเตอร์เฉพาะ
  • อินเทอร์เฟซ RS232 แบบ Isolated
  • อินเทอร์เฟซ RS485 แบบ Isolated
  • 2x อินเทอร์เฟซ CAN FD แบบ Isolated
• ดีบัก – พอร์ตดีบัก USB Type-C
• อื่น ๆ
  • สวิตช์เปิด/ปิดเครื่อง
  • ปุ่ม 3 ปุ่ม: Reset, User และ ON/OFF
  • LED 3 ดวง: เพาเวอร์, สถานะระบบ และ User
  • คอนเนกเตอร์พัดลม
• แหล่งจ่ายไฟ – +12V/2A ผ่านแจ็คจ่ายไฟ
• ขนาด – 206 x 126 มม. (PCB 6 ชั้น)
• ช่วงอุณหภูมิ
  • เกรดอุตสาหกรรม: -40~85°C
  • เกรดคอมเมอร์เชียล: 0~70°C
  • หมายเหตุ: โมดูล Wi-Fi ทำงานในช่วง -20~70°C

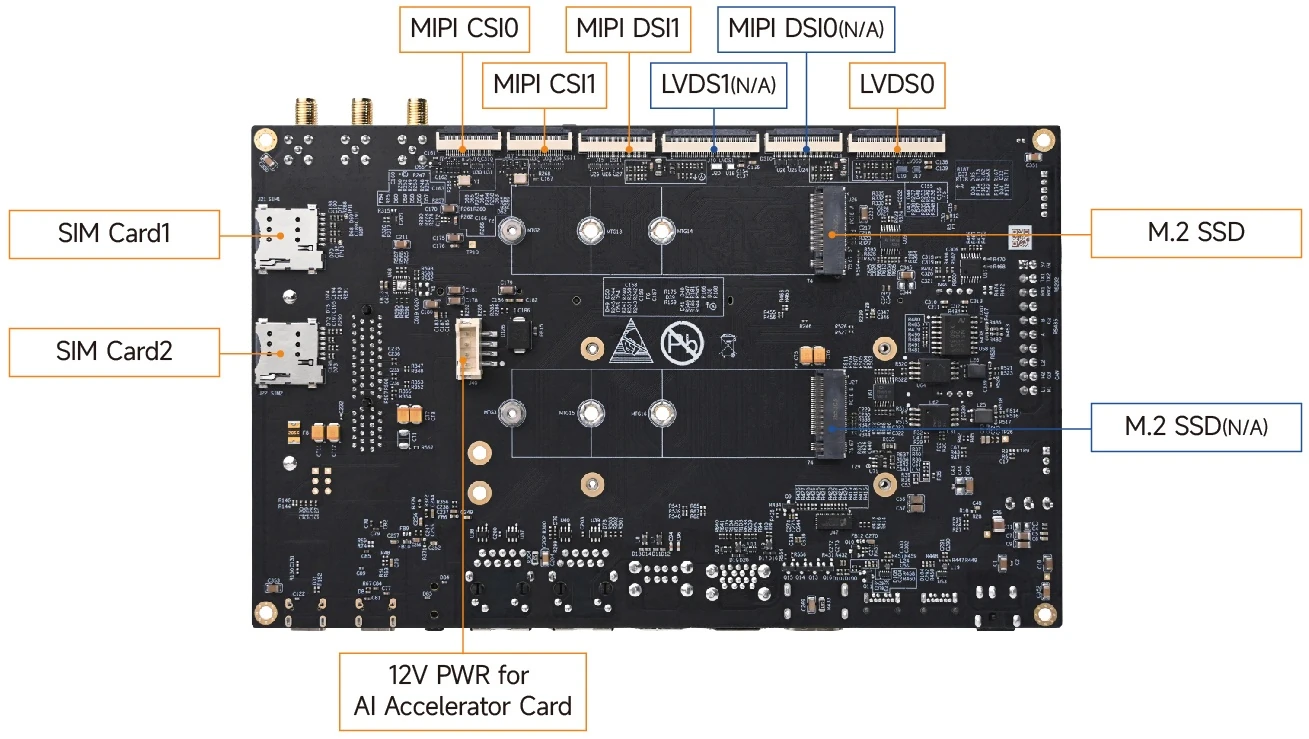

พอร์ตที่ระบุว่า “N/A” บน Carrier Board ไม่รองรับโดยโมดูล Rockchip RK3576 SoM แต่พอร์ตเหล่านี้มีอยู่บนบอร์ดพัฒนา SMARC เพื่อรองรับโมดูลรุ่นอื่นที่เข้ากันได้

ในช่วงสองปีที่ผ่านมา เราได้เขียนถึงโมดูล System-on-Module ที่ใช้ Rockchip RK3576 หลายรุ่น เช่น Geniatech SOM-3576 ใช้คอนเนกเตอร์ MXM 3.0 แบบ 314 พิน แต่ไม่ได้ระบุว่ารองรับมาตรฐาน SMARC, โมดูล Radxa CM4 ที่ออกแบบให้เป็นทางเลือกแทน Raspberry Pi CM4 และ Geniatech XPI-3576-CM5, Boardcon LGA3576 โมดูลแบบ LGA รวมถึงรุ่นอื่น ๆ อย่างไรก็ตาม MYiR MYC-JR3576 เป็นโมดูล Rockchip RK3576 ที่รองรับมาตรฐาน SMARC รุ่นแรกที่เราได้นำเสนอ นอกจากนี้ยังมีตัวเลือกอื่นในตลาด เช่น Advantech AOM-5841 และ Vantron VT-SBC-SMARC-3576

MYiR Tech เป็นหนึ่งในผู้ผลิตฮาร์ดแวร์อุตสาหกรรมไม่กี่รายที่เปิดเผยราคาอย่างชัดเจน

• MYC-JR3576-64E8D-220-C (RK3576, 8GB/64GB, 0 ถึง +70°C) — $209 (~7,000฿)
• MYC-JR3576J-32E4D-160-I (RK3576J, 4GB/32GB, -40 ถึง +85°C) — $192 (~6,500฿)
• ชุดพัฒนา MYD-JR3576 — $293 (~9,900฿) หรือ $279 (~9,400฿) ขึ้นอยู่กับโมดูลที่เลือกด้านบน

โมดูลและชุดบอร์ดพัฒนาทั้งหมดพร้อมจัดส่งแล้ว โดยราคาที่ระบุเป็นราคาสำหรับการสั่งซื้อตัวอย่าง 2 ชิ้นแรก ผู้สนใจสามารถดูรายละเอียดเพิ่มเติมเอกสารข้อมูลผลิตภัณฑ์, ไฟล์ 3D STEP และช่องทางสั่งซื้อได้ที่หน้าผลิตภัณฑ์
