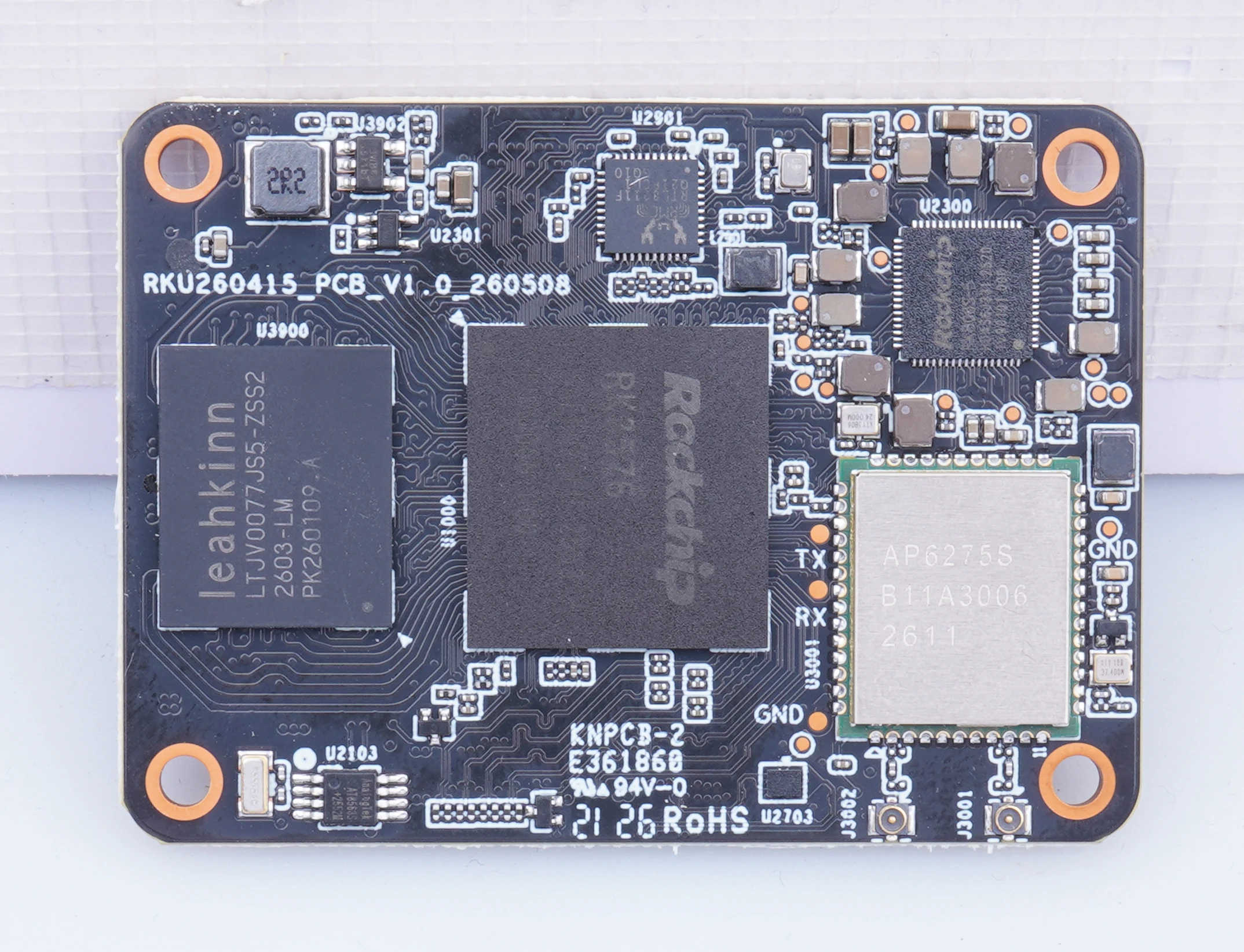

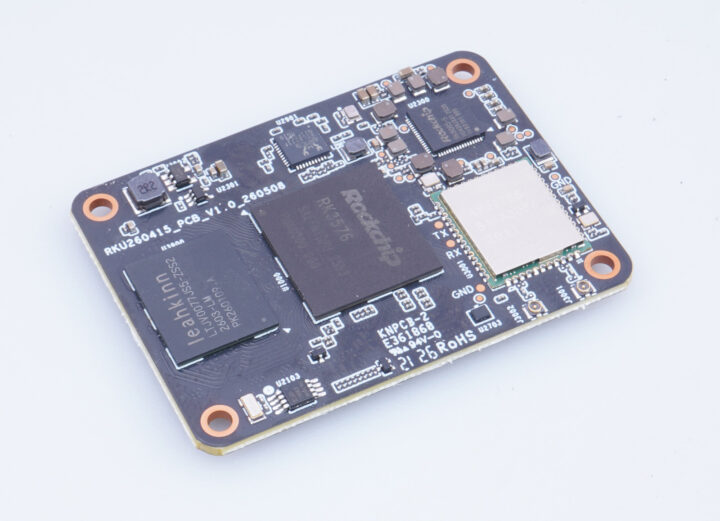

Geniatech XPI-3576-CM5 เป็นโมดูล System-on-Module (SoM) ที่ใช้ชิป Rockchip RK3576 แบบ 8 คอร์ (Octa-core) ประกอบด้วยซีพียู Arm Cortex-A72 และ Cortex-A53 โดยออกแบบให้มีฟอร์มแฟกเตอร์เข้ากันได้กับ Raspberry Pi Compute Module 4 (CM4) และ Compute Module 5 (CM5) พร้อมตัวเลือกหน่วยความจำ LPDDR5 สูงสุด 16GB และที่เก็บข้อมูล eMMC Flash สูงสุด 128GB

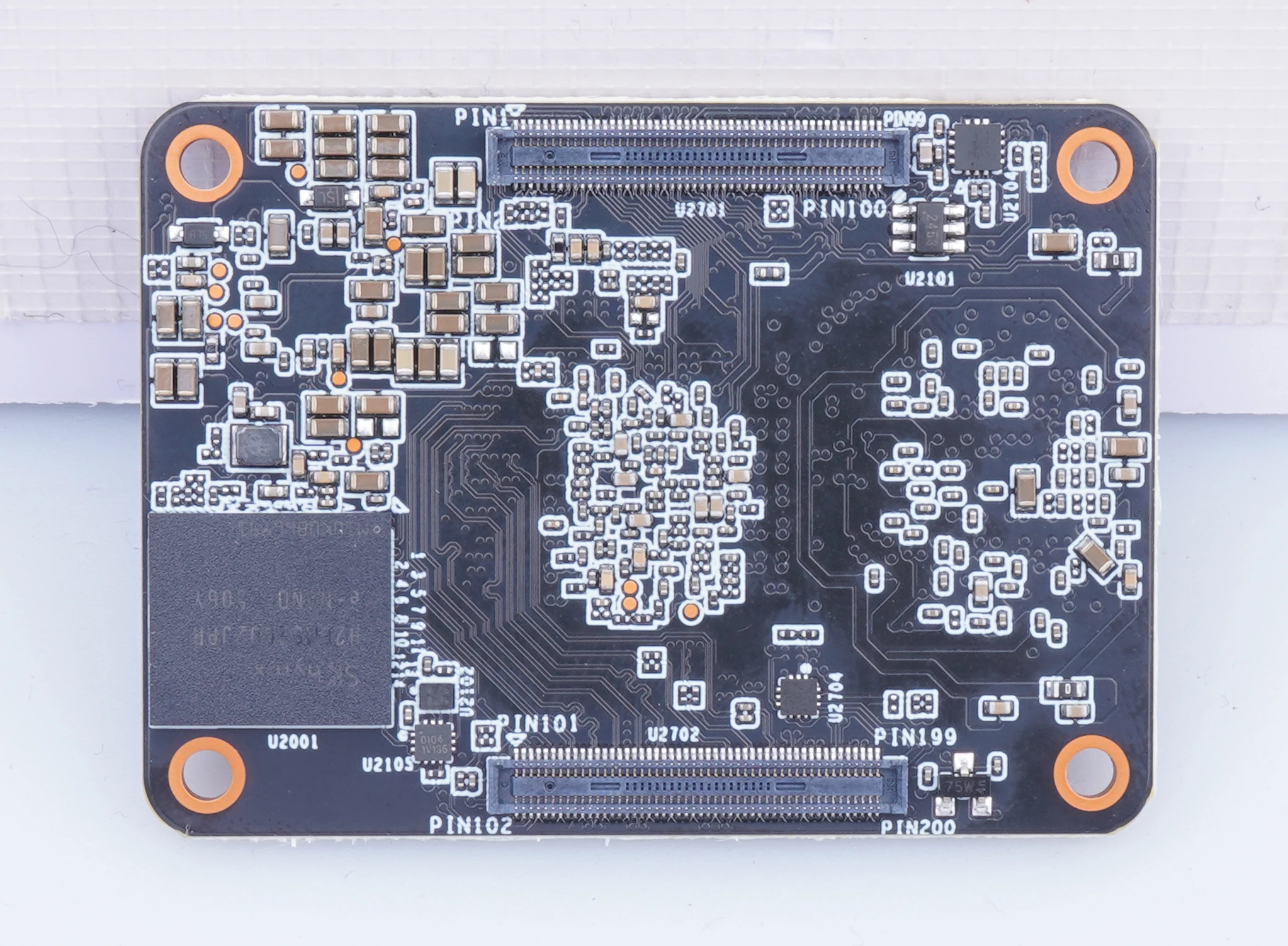

โมดูลยังมาพร้อมกับคอนโทรลเลอร์ Gigabit Ethernet RealTek RTL8211F, โมดูลไร้สาย Ampak AP6275S ที่รองรับ WiFi 6 แบบ Dual-band และ Bluetooth 5.3 รวมถึงชิปจัดการพลังงาน Rockchip RK806S-5 PMIC เพื่อควบคุมการจ่ายไฟ, ตัวโมดูลใช้คอนเนกเตอร์แบบ Board-to-Board (B2B) ขนาด 100 พิน จำนวน 2 ชุด ทำให้สามารถติดตั้งเข้ากับ Carrier board ที่ออกแบบมาสำหรับ Raspberry Pi CM4/CM5 ได้ แม้ว่าจะมีข้อจำกัดด้านความเข้ากันได้บางประการ
สเปคของ Geniatech XPI-3576-CM5:
- SoC – Rokchip RK3576
- Octa-core CPU – 4x Cortex-A72 cores ความเร็วสูงสุด 2.2GHz, 4x Cortex-A53 cores ความเร็วสูงสุด 1.8GHz
- GPU – Arm Mali-G52 MC3 ความเร็ว 1GHz รองรับ OpenGL ES 3.2, OpenCL 2.0 และ Vulkan 1.1
- NPU – AI accelerator 6 TOPS (INT8) รองรับการประมวลผลแบบผสม INT4, INT8, INT16, BF16 และ TF32
- VPU
- ถอดรหัสวิดีโอ (Decoder) – รองรับ H.264, H.265, VP9, AV1 และ AVS2 สูงสุด 8K@30fps หรือ 4K@120fps และถอดรหัส MJPEG สูงสุด 4K@60fps
- เข้ารหัสวิดีโอ (Encoder) – รองรับ H.264, H.265 และ (M)JPEG สูงสุด 4K@60fps
- หน่วยความจำ – LPDDR5 ขนาด 32 บิต มีตัวเลือก 4GB (มาตรฐาน), 8GB หรือ 16GB
- ที่เก็บข้อมูล – eMMC Flash ขนาด 32GB (มาตรฐาน), 64GB หรือ 128GB (รุ่น Lite ไม่มี eMMC Flash )
- ระบบเครือข่าย
- Gigabit Ethernet ผ่านชิป RealTek RTL8211F PHY
- WiFi 6 แบบ Dual-band และ Bluetooth 5.3 ผ่านโมดูล Ampak AP6275S และขั้วต่อเสาอากาศภายนอก U.FL จำนวน 2 ช่อง
- Host interface – 2x ใช้คอนเนกเตอร์ความหนาแน่นสูง 100 พิน โดยมีการจัดวางขา (Pinout) ที่ ส่วนใหญ่เข้ากันได้กับ Raspberry Pi Compute Module 5
- อินเทอร์เฟซแสดงผล
- 1x HDMI (หมายเหตุ : Raspberry Pi CM5 มี 2 ช่อง)
- 1x 4-lane MIPI DSI (หมายเหตุ : Raspberry Pi CM5 รองรับ MIPI DSI/CSI ได้ 2 ช่อง)
- อินเทอร์เฟซกล้อง – MIPI CSI-2 แบบ 4 เลน
- USB – 1x USB 3.0 (5 Gbps), 1x USB 2.0 OTG
- PCIe – PCIe Gen 2.0 x1 ความเร็วสูงสุด 5 Gbps
- I/Os อื่นๆ
- GPIO สูงสุด 28 ขา รองรับแรงดัน 1.8V หรือ 3.3V เลือกได้ผ่าน GPIO_VREF
- CAN Bus ผ่านการมัลติเพล็กซ์ GPIO
- SDIO แบบ 4 บิต
- อินเทอร์เฟซแสดงผล
- การดีบัก – แพดบัดกรี 3 จุด (Tx, Rx และ GND) สำหรับการดีบักผ่าน Serial
- ระบบจ่ายไฟ
- แรงดันไฟเข้า: 4.5V ถึง 5.5V DC
- VBAT Input สำหรับต่อแบตเตอรี่ภายนอก
- ใช้ชิปจัดการพลังงาน Rockchip RK806S-5 PMIC
- ขนาด – 55 × 40 มม. (แผงวงจร PCB 8 ชั้น)
- ช่วงอุณหภูมิการทำงาน
- รุ่นมาตรฐาน: 0°C ถึง 70°C
- รุ่นอุตสาหกรรม: -40°C ถึง +85°C
Geniatech รองรับระบบปฏิบัติการ Android 14, Debian 12 และ Raspberry Pi OS เวอร์ชันปรับแต่ง ซึ่งคาดว่าใช้ Root File System (rootfs) ของ Raspberry Pi OS ร่วมกับ Linux Kernel และ U-Boot ที่พอร์ตมาสำหรับชิป Rockchip RK3576 นอกจากนี้บริษัทยังมีเอกสารและเครื่องมือสำหรับนักพัฒนา ได้แก่ Hardware Design Guide, Linux/Android BSP, เครื่องมือแฟลชเฟิร์มแวร์, คู่มือดีบัก และบริการสนับสนุนด้านเทคนิคสำหรับลูกค้า แม้ว่าจะยังไม่มีการเผยแพร่ต่อสาธารณะ
XPI-3576-CM5 ถือเป็นโมดูล Rockchip RK3576 ในฟอร์มแฟกเตอร์ Raspberry Pi CM4/CM5 รุ่นที่สามที่เราเคยนำเสนอต่อจาก Banana Pi BPI-CM5 Pro/ArmSoM CM5 และ Radxa CM4 โดยจุดเด่นเมื่อเทียบกับ Raspberry Pi CM5 ที่ใช้ Broadcom BCM2712 คือมี NPU 6 TOPS สำหรับงาน AI, หน่วยความจำ LPDDR5 และรองรับ WiFi 6 กับ Bluetooth 5.3 นอกจากนี้ยังเป็นอีกทางเลือกที่มีราคาคุ้มค่าและจัดหาง่ายกว่าในช่วงที่ Raspberry Pi มีข้อจำกัดด้านซัพพลาย เหมาะสำหรับงานควบคุมอุตสาหกรรม, Edge AI, Smart Display, อุปกรณ์การแพทย์, ระบบภายในยานยนต์ และงานหุ่นยนต์
แม้ว่า Geniatech จะระบุว่า XPI-3576-CM5 รองรับการใช้งานร่วมกับ Raspberry Pi Compute Module 5 แบบ Pin-Compatible แต่ในความเป็นจริงยังมีข้อจำกัดบางประการ เช่น ไม่รองรับ Dual HDMI และ Dual MIPI CSI เหมือน CM5 อย่างไรก็ตาม โมดูลยังสามารถใช้แทนหรืออัปเกรดบน Carrier Board ของ CM5 ส่วนใหญ่ได้โดยไม่ต้องแก้ไขฮาร์ดแวร์เพียงแต่ยังต้องปรับแต่งซอฟต์แวร์ให้รองรับ
Geniatech ระบุว่าได้เปิดตัว XPI-3576-CM5 อย่างเป็นทางการแล้ว และคาดว่าเริ่มวางจำหน่ายเรียบร้อย แต่ยังไม่มีการเปิดเผยราคา เนื่องจากบริษัทมุ่งเน้นตลาด B2B เป็นหลัก โดยสามารถดูรายละเอียดเพิ่มเติมได้จากหน้าผลิตภัณฑ์ของบริษัท
แปลจากบทความ : Geniatech XPI-3576-CM5 – A Raspberry Pi CM5-compatible Rockchip RK3576 AI Compute Module with WiFi 6, Bluetooth 5.3
