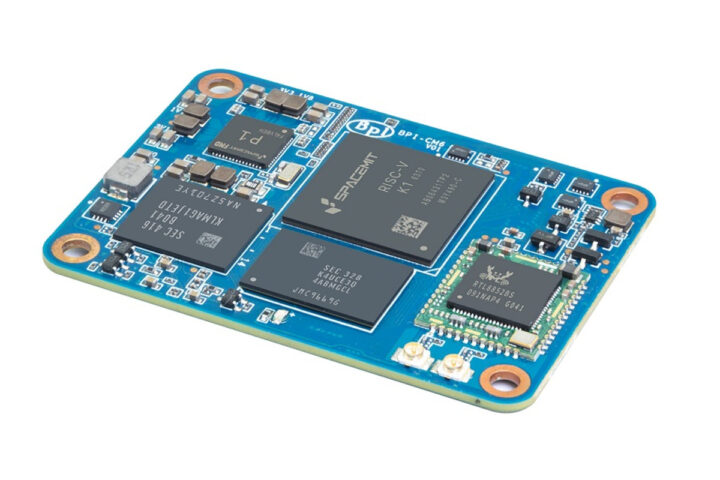

Banana Pi BPI-CM6 เป็นโมดูล (system-on-module) ที่ใช้ชิป SpacemIT K1 octa-core RISC-V ที่ออกแบบตามมาตรฐานของ Raspberry Pi CM5 โดยมาพร้อมกับหน่วยความจำ LPDDR4 สูงสุด 16GB, หน่วยความจำแฟลช eMMC สูงสุด 128GB, คอนโทรลเลอร์ gigabit Ethernet และโมดูล WiFi 6 + Bluetooth 5.2
แม้ว่า BPI-CM6 จะยังคง (ส่วนใหญ่) สามารถใช้งานร่วมกับ Raspberry Pi CM5 ได้ แต่ก็มีการเพิ่มขา I/O เพิ่มเติมจากชิป K1 ผ่านคอนเนกเตอร์แบบ B2B ขนาด 100 พินเพิ่มเติม นอกจากนี้ บริษัทยังมีบอร์ดฐาน carrier board ขนาดเท่าบัตรเครดิตสำหรับโมดูล RISC-V นี้ ซึ่งมาพร้อมกับพอร์ต HDMI, GbE แบบคู่, ช่องเสียบ M.2 PCIe x2 สองช่อง, พอร์ต USB หลายช่อง และอื่น ๆ
สเปคของ Banana Pi BPI-CM6 :
- SoC – SpacemIT K1
- CPU – โปรเซสเซอร์ 8-core X60 RISC-V @ 1.6 GHz
- GPU – Imagination IMG BXE-2-32 @ 819 MHz พร้อมรองรับ OpenGL ES3.2, Vulkan 1.3, OpenCL 3.0; 20 GFLOPS
- VPU – รองรับการถอดรหัสและเข้ารหัสวิดีโอ H.265 และ H.264 ที่ความละเอียด 1080p60
- NPU –ไม่มี NPU, แต่ คอร์ RISC-V สามารถประมวลผลได้สูงสุด 2.0 TOPS (INT8) ด้วยชุดคำสั่ง RVV 1.0
- RVA 22 Profile RVV 1.0 compliant
- หน่วยความจำ – LPDDR4x 8GB หรือ 16GB
- ที่เก็บข้อมูล – eMMC 5.1 flash 8GB, 16GB, 32GB หรือ 128GB
- ระบบเครือข่าย
- คอนโทรลเลอร์ Gigabit Ethernet : Realtek RTL8211F
- โมดูลไร้สาย Realtek RTL8852BS รองรับ WiFi 6 แบบดูอัลแบนด์ และ Bluetooth 5.2 พร้อมคอนเนกเตอร์สายอากาศ u.FL จำนวน 2 อัน
- 3x คอนเนกเตอร์แบบ board-to-board 100 พิน สำหรับ I/O (2 ชุดเข้ากันได้กับ Raspberry Pi CM5, อีก 1 ชุดสำหรับ I/O เพิ่มเติม)
- เอาต์พุตวิดีโอ – HDMI 1.4 และอินเทอร์เฟซ MIPI DSI
- กล้อง – 3x MIPI CSI
- ระบบเครือข่าย – Gigabit Ethernet
- USB – 1x USB 3.0 + 2x USB 2.0
- PCIe – อินเทอร์เฟซ PCIe 2.1 แบบ 5 เลน
- 10x อินเทอร์เฟซ serial UART
- หมายเหตุ : ยังไม่มี pinout diagram แบบละเอียด
- การจัดการพลังงาาน – P1 PMIC
- ขนาด – 55 x 40 มม. (ขนาดเดียวกับ Raspberry Pi CM5)
- ช่วงอุณหภูมิในการทำงาน – -40°C ถึง 85°C
การรองรับซอฟต์แวร์รวมถึงระบบปฏิบัติการ Bianbu Linux ที่พัฒนาจาก Ubuntu, รวมถึง Ubuntu, Debian และ OpenWrt โดยมีลิงก์ดาวน์โหลด Armbian เวอร์ชัน Ubuntu และ Debian พร้อมทั้งซอร์สโค้ดของ “Bianbu” สำหรับ Linux 6.1, U-Boot 2022.10 และ OpenSBI อยู่ในเว็บไซต์เอกสารที่ยังอยู่ระหว่างการพัฒนา
แม้ว่า Banana Pi BPI-CM6 จะสามารถทำงานร่วมกับบอร์ดฐาน carrier board ส่วนใหญ่ที่ออกแบบมาสำหรับ Raspberry Pi CM4 หรือ CM5 ได้ แต่ทางบริษัทยังได้ออกแบบ carrier board ขนาดเท่าบัตรเครดิตโดยเฉพาะ เพื่อใช้งานความสามารถของโมดูล RISC-V ได้อย่างเต็มประสิทธิภาพ
สเปคของ Carrier board :
- โมดูลที่รองรับ: Banana Pi BPI-CM6 (ตามรายละเอียดข้างต้น)
- ที่เก็บข้อมูล
- ช่องใส่ MicroSD card slot
- ตัวเลือก NVMe SSD ผ่าน M.2 M-Key socket (PCIe 2.1 x2)
- เอาต์พุตวิดีโอ – พอร์ต HDMI, อินเทอร์เฟซ MIPI DSI แบบ 4 เลน
- อินเทอร์เฟซกล้อง – 2x คอนเนกเตอร์ MIPI CSI แบบ 4 เลน
- ระบบเครือข่าย – 2x พอร์ต RJ45 Gigabit Ethernet
- USB – พอร์ต USB 3.0, พอร์ต USB 2.0, พอร์ต USB-C OTG
- การขยาย
- 2x M.2 M-Key sockets (PCIe 2.1 x2 each)
- GPIO header 26 พิน
- อื่น ๆ
- ปุ่ม Power, Reset และ MaskROM
- คอนเนกเตอร์สำหรับแบตเตอรี่ RTC
- ไฟ RGB LED
- DIP switch สำหรับเลือกโหมดบูต
- แหล่งจ่ายไฟ – DC 12V/3A ผ่าน power barrel jack ขนาด 5.5/2.1 มม.
- ขนาด – 85 x 56 มม.

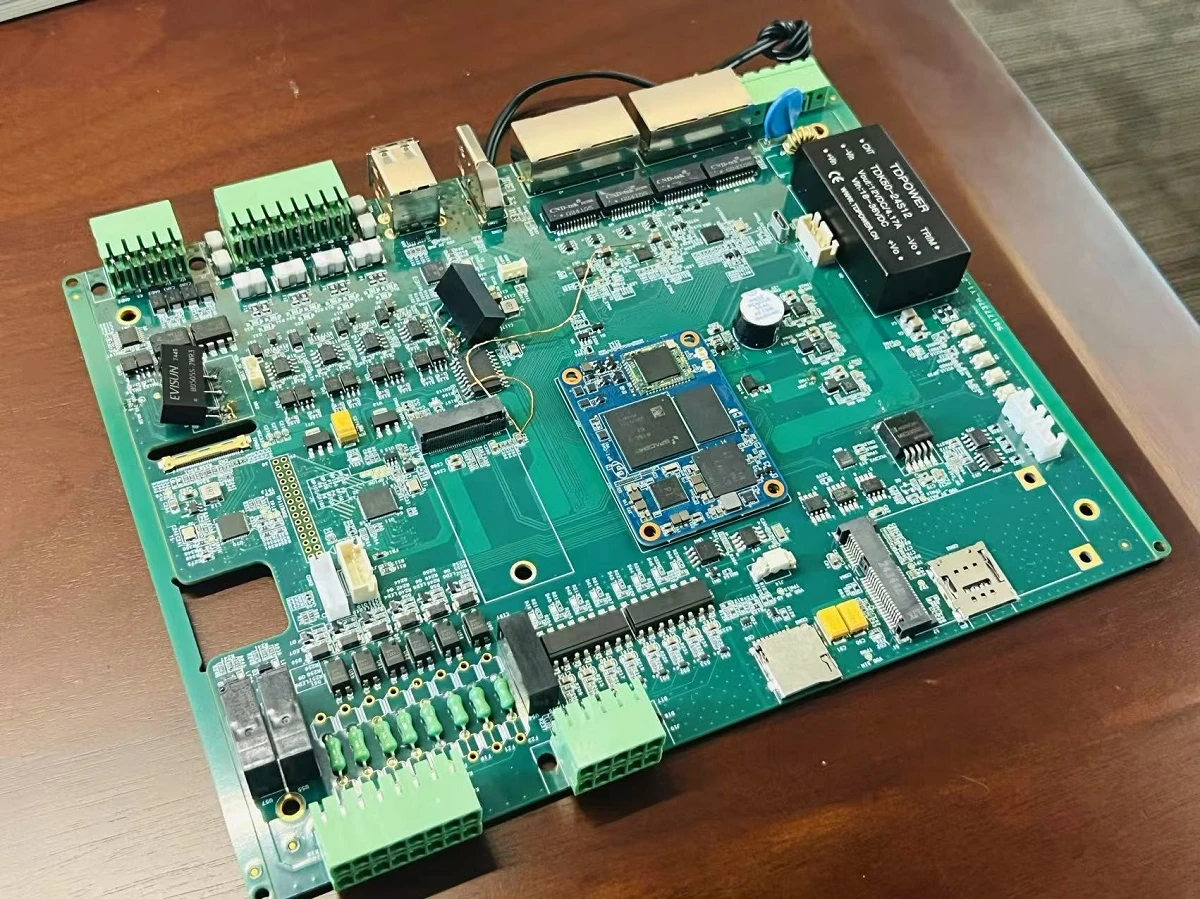

ในเดือนมีนาคมที่ผ่านมา Banana Pi ยังได้นำเสนอบอร์ดฐาน carrier board สำหรับเกตเวย์ควบคุมงานอุตสาหกรรมที่มีขนาดใหญ่มากขึ้น แต่ยังไม่ชัดเจนว่าแผงวงจรดังกล่าวจะถูกวางจำหน่ายหรือไม่ เพราะอาจเป็นบอร์ดสำหรับใช้งานภายในเพื่อการทดสอบ หรือเป็นบอร์ดที่ออกแบบเฉพาะสำหรับลูกค้ารายใดรายหนึ่ง
BPI-CM6 ไม่ใช่โมดูล (SoM) RISC-V ตัวแรกที่รองรับกับบอร์ดฐานของ Raspberry Pi CM4/CM5 เนื่องจากก่อนหน้านี้เราเคยกล่าวถึง Milk-V Mars CM และ Antmicro ARVSOM ซึ่งต่างก็ใช้ชิป StarFive JH7110 มาแล้ว แต่ BPI-CM6 ใช้ชิป K1 แบบ octa-core ที่ทรงพลังยิ่งกว่า และรองรับ I/O ได้มากกว่า
โมดูล Banana Pi BPI-CM6 และ carrier board ยังไม่ปรากฏว่ามีวางจำหน่ายทางออนไลน์ในขณะนี้ แต่คาดว่าอีกเพียงไม่กี่สัปดาห์หรือไม่กี่เดือนก็น่าจะเปิดตัวอย่างเป็นทางการแล้ว
