EDATEC เปิดตัวจอแสดงผล HMI สำหรับงานอุตสาหกรรม ขนาด 7 นิ้ว, 10.1 นิ้ว และ 15.6 นิ้ว ที่ใช้ Raspberry Pi CM5

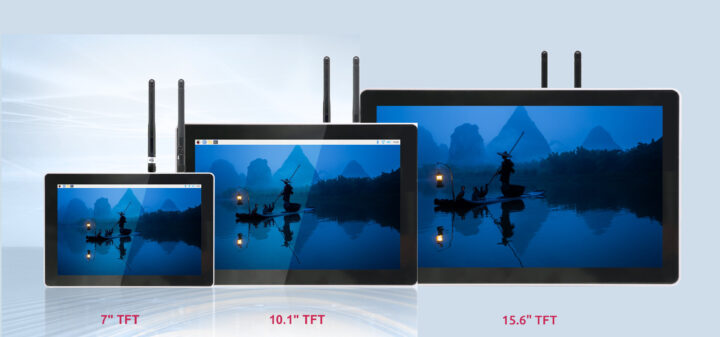

EDATEC ED-HMI3120 series เป็นชุดผลิตภัณฑ์จอแสดงผล Human-Machine Interface (HMI) สำหรับงานอุตสาหกรรม ที่ใช้ Raspberry Pi CM5 โดยมีให้เลือก 3 ขนาด ได้แก่ รุ่น 7 นิ้ว (ED-HMI3120-070C), รุ่น 10.1 นิ้ว (ED-HMI3120-101C) และรุ่น 15.6 นิ้ว (ED-HMI3120-156C)

เช่นเดียวกับ จอ Panel PC อุตสาหกรรมขนาด 7 นิ้ว และ 10.1 นิ้วจาก Chipsee ที่ใช้ Raspberry Pi CM5, จอ HMI ของ EDATEC เหล่านี้ออกแบบมาสำหรับการใช้งานในระบบอัตโนมัติในโรงงาน (Factory Automation), การควบคุมกระบวนการผลิต (Process Control), และแอปพลิเคชันด้าน IoT โดยทุกรุ่นรองรับพอร์ต Gigabit Ethernet, Ethernet 100Mbps, พอร์ต RS485/RS232 แบบแยกไฟ (Isolated), รวมถึงตัวเลือกการเชื่อมต่อแบบไร้สาย เช่น WiFi และ 4G LTE

สเปคของ EDATEC ED-HMI3120

SoM – Raspberry Pi CM5 พร้อมชิป SoC Broadcom BCM2712 quad-core Cortex-A76, หน่วยความจำ RAM ขนาด 2GB, 4GB หรือ 8GB และ eMMC flash ขนาด 16GB, 32GB, หรือ 64GB
ที่เก็บข้อมูล
- MicroSD card slot
- M.2 B-Key socket รองรับNVMe SSD ขนาด 2230/2242
- EEPROM 4KB
จอแสดงผล
- HMI3120-070C – จอ TFT ขนาด 7 นิ้ว ความละเอียด 1024×600 พิกเซล, แสดงผลสีได้ 16.7 ล้านสี, ความสว่าง 400 cd/m², มุมมองภาพแนวนอน/แนวตั้ง 80°/80°, รองรับการสัมผัสแบบ capacitive 10 จุด
- HMI3120-101C – จอ TFT ขนาด 10.1 นิ้ว ความละเอียด 1280×800 พิกเซล, แสดงผลสีได้ 16.7 ล้านสี, ความสว่าง 250 cd/m², มุมมองภาพแนวนอน/แนวตั้ง 80°/80°, รองรับการสัมผัสแบบ capacitive 10 จุด
- HMI3120-156C – จอ TFT ขนาด 15.6 นิ้ว ความละเอียด 1920×1080 พิกเซล, แสดงผลสีได้ 16.7 ล้านสี, ความสว่าง 450 cd/m², มุมมองภาพแนวนอน/แนวตั้ง 89°/89°, รองรับการสัมผัสแบบ capacitive 10 จุด
เอาต์พุตวิดีโอ – พอร์ต HDMI 2.0 รองรับความละเอียดสูงสุด 4Kp60
ระบบเสียง
- ช่องหูฟังสเตอริโอ 3.5 มม.
- ลำโพงในตัว 4Ω 3W
- มีเสียง Buzzer
ระบบเครือข่าย
- พอร์ต Gigabit Ethernet (RJ45)
- พอร์ต Ethernet 100Mbps (RJ45)
- ตัวเลือก Wi-Fi dual-band 802.11 a/b/g/n/ac (2.4GHz/5GHz) และ Bluetooth 5.2 (ในตัว CM5)
- ตัวเลือก 4G LTE ผ่านช่อง Mini PCIe และช่องใส่ Nano SIM; ทดสอบกับโมดูล Quectel EC20/EC25
USB – 2x พอร์ต USB 2.0 Type-A
Serial
- 2x isolated RS485 ผ่านPhoenix terminal blocks 6 พิน ขนาด 3.5 มม. พร้อมระบบป้องกัน ESD/ไฟกระชาก
- 2x isolated RS232 ผ่าน Phoenix terminal blocks 6 พิน ขนาด 3.5 มม. พร้อมระบบป้องกัน ESD/ไฟกระชาก
อื่น ๆ
- ปุ่มรีเซ็ต
- ไฟแสดงสถานะ: Power (สีแดง), 4G (สีเขียว), ACT (สีเขียว), USER (สีเขียว), COM1 ถึง COM4 (สีเขียว 4 ดวง)
- นาฬิกา RTC พร้อม SuperCAP 1F (หรือแบตเตอรี่ CR1220 แบบเลือกได้)
- ชิปเข้ารหัสข้อมูล
- วงจร watchdog (รองรับโดยซอฟต์แวร์ในอนาคต)
การจ่ายไฟ – DC 9V-36V ผ่าน terminal block, ใช้พลังงานสูงสุด 35W
ขนาดและน้ำหนัก (ตัวเครื่องทำจากอลูมิเนียมและแผ่นเหล็ก)
- HMI3120-070C – 188 x 123 x 43.5 มม. | 1 กก.
- HMI3120-101C – 258 x 172 x 42 มม. | 1.2 กก.
- HMI3120-156C – 388.3 x 238.3 x 45.5 มม. | 2.4 กก.
ช่วงอุณหภูมิ – ขณะใช้งาน: -20°C ถึง 50°C, ขณะจัดเก็บ: -20°C ถึง 60°C หรือ -25°C ถึง 60°C แล้วแต่รุ่น
ความชื้นสัมพัทธ์ – 5% ถึง 95% (ไม่ควบแน่น)
การรับรองมาตรฐาน – CE / FCC

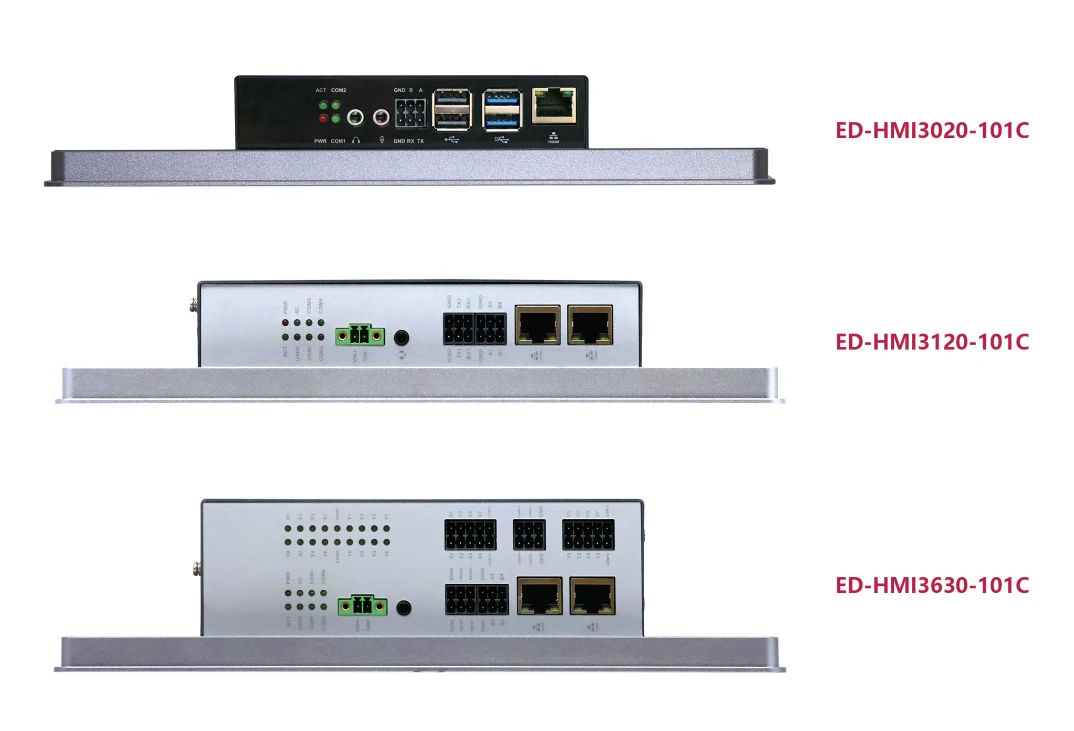

Raspberry PI CM5 HMI displays ports — การเปรียบเทียบกับรุ่นขนาด 10.1 นิ้วอื่น ๆ: ED-HMI3020 (ใช้ Raspberry Pi 5) และ ED-HMI3630 (แท็บเล็ตอุตสาหกรรมที่ใช้ CM5)

ซีรีส์ ED-HMI3120 รองรับระบบปฏิบัติการ Raspberry Pi OS ทั้งแบบ Desktop และ Lite ในเวอร์ชัน 32 บิตหรือ 64 บิต อย่างไรก็ตาม ทางบริษัทได้เน้นว่ารองรับการใช้งาน CODESYS runtime สำหรับแอปพลิเคชันควบคุม PLC เช่นเดียวกับที่ใช้ใน EDATEC ED-PLC2010 ซึ่งเป็นคอนโทรลเลอร์อุตสาหกรรมที่ใ่ช้ Raspberry Pi CM4

การใช้งานแบบรวม PLC + HMI นั้นเหมาะอย่างยิ่งสำหรับงานในภาคอุตสาหกรรม เช่น ระบบอัตโนมัติในโรงงาน (เช่น สายพานลำเลียง), การตรวจสอบกระบวนการ (เช่น การควบคุมอุณหภูมิ) เกตเวย์ IoT เช่น สำหรับบันทึกข้อมูลระยะไกลผ่านเครือข่าย 4G LTE

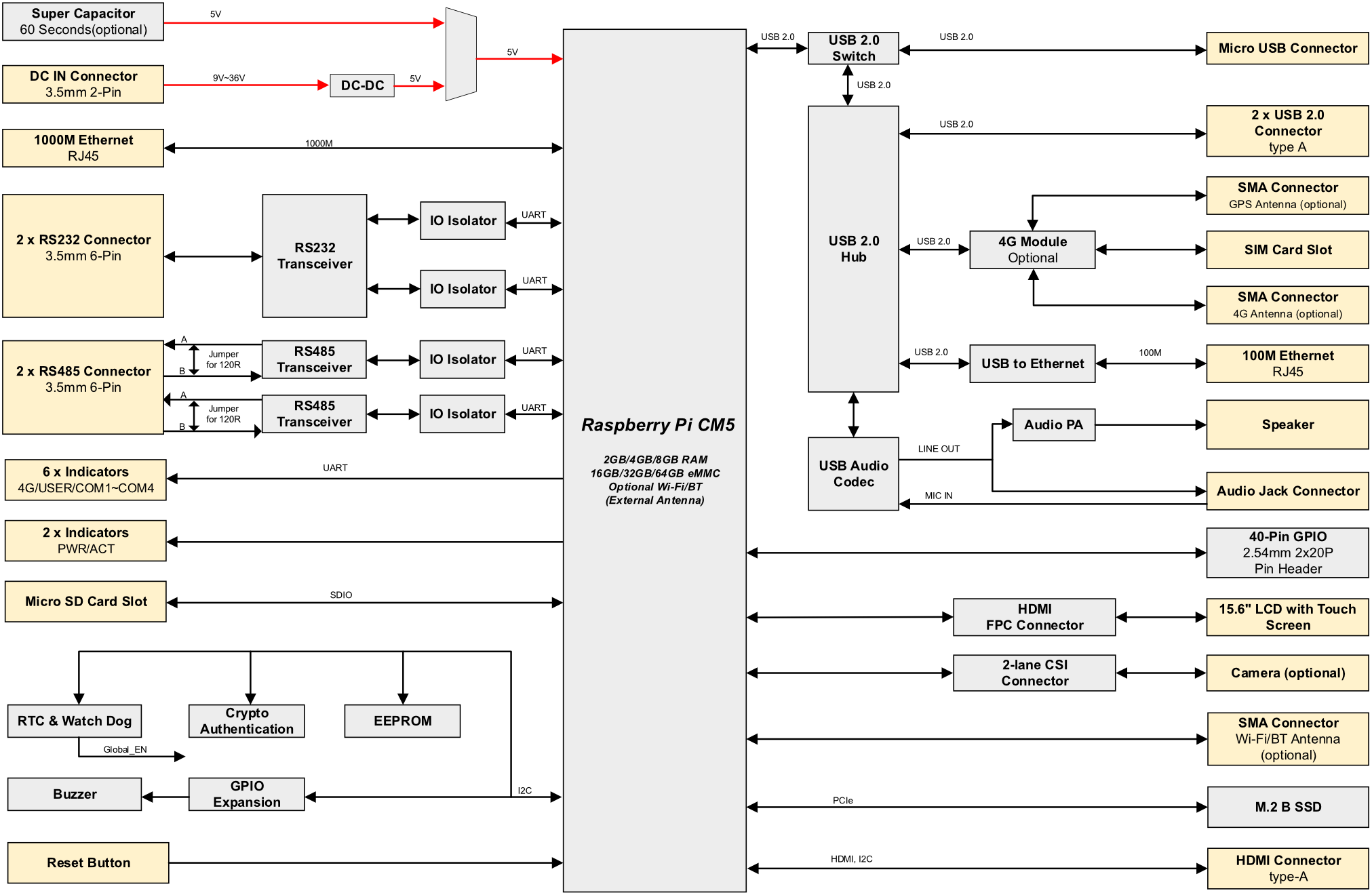

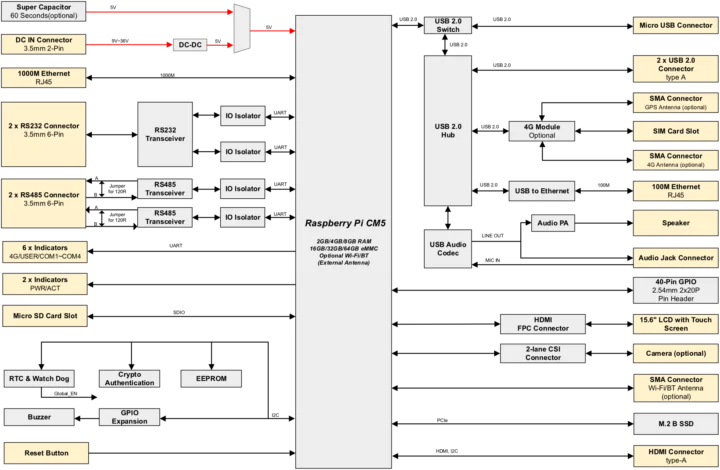

ED-HMI3120-156C block diagram — บล็อกไดอะะแกรมของ ED-HMI3120-156C

ทั้งสามรุ่นมีการวางจำหน่ายบน Digikey, แต่ในขณะนี้มีเพียงรุ่น ED-HMI3120-070C-10432-S ที่มีสินค้าในสต็อก โดยมีราคา $353 (~12,000฿) ซึ่งเป็นรุ่นหน้าจอ ขนาด 10.1 นิ้ว ที่มาพร้อมกับ Raspberry Pi CM5 ที่ติดตั้ง RAM 4GB, eMMC flash 32GB, และรองรับ WiFi 5 กับ Bluetooth 5.2 นอกจากนี้ยังมาพร้อมกับ โมดูล super capacitor สำหรับแบตเตอรี่ RTC อีกด้วย สามารถดูรายละเอียดเพิ่มเติมได้จาก หน้าเว็บไซต์ผลิตภัณฑ์
