ADLINK SBC35-MTL – บอร์ด SBC ขนาด 3.5 นิ้วที่ใช้ Intel Core Ultra รองรับแรม DDR5 สูงสุด 96GB พร้อมขยายพอร์ต I/O ผ่าน SBC-FM

ADLINK SBC35-MTL เป็นคอมพิวเตอร์บอร์ดเดี่ยว (SBC) ขนาด 3.5 นิ้ว ออกแบบมาใช้งานการประมวลผล Edge AI ที่มีประสิทธิภาพสูงโดยใช้ชิป Intel Core Ultra (Meteor Lake) พร้อม AI Boost NPU ในตัว และรองรับการทำงานของแอปพลิเคชัน AI แบบเรียลไทม์ในพื้นที่ขนาดเล็ก

บอร์ด SBC รองรับหน่วยความจํา DDR5 สูงสุดถึง 96GB, แสดงผลได้พร้อมกัน 4 จอในระดับ 4K ผ่านพอร์ต HDMI, DisplayPort, eDP และ USB-C, พอร์ตเครือข่าย 2.5GbE จำนวน 2 พอร์ต, และอินเทอร์เฟซ MIPI-CSI ใช้เชื่อมต่อกล้อง AI การจัดเก็บข้อมูลรองรับทั้ง SATA และ NVMe ผ่าน M.2 พร้อมรองรับการขยายผ่าน M.2 B-Key และ E-Key และมีขั้วต่อ SBC-FM ของ ADLINK สำหรับพอร์ต I/O เพิ่มเติม นอกจากนี้ยังมีชิป TPM 2.0 สำหรับความปลอดภัย,รองรับทั้งพอร์ต USB และ Serial I/O, รองรับแรงดันไฟ 12–24V และออกแบบให้ไม่มีพัดลมสำหรับการใช้งานในช่วงอุณหภูมิ 0°C ถึง 60°C

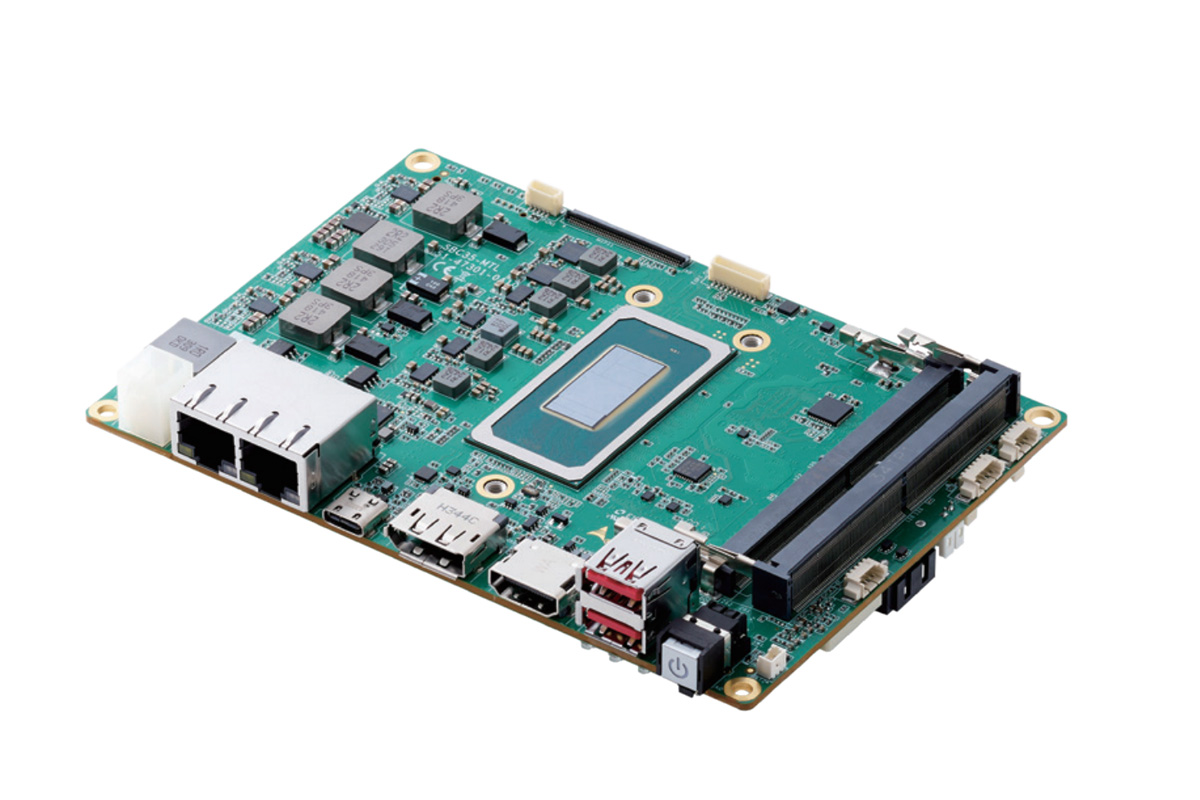

ADLINK SBC35 MTL 3.5 Inch SBC

สเปคของ ADLINK SBC35-MTL:

  • Meteor Lake SoC – Intel Core Ultra พร้อมตัวเลือก TDP ขนาด 15 วัตต์ (MTL-U) หรือ 28 วัตต์ (MTL-H)
    • 15 วัตต์ (MTL-U)
      •  Intel Core Ultra 5 125U 12-core (2P+8E+2LPE) ความเร็ว 1.3 / 4.3 GHz พร้อมแคช 12MB, กราฟิก Intel 4Xe LPG 1.85 GHz, Intel AI Boost (NPU), TDP : 15W
      • Intel Core Ultra 7 165U 12-core (2P+8E+2LPE) ความเร็ว 1.2 / 1.7 / 4.9 GHz (Turbo) แคช 12MB, กราฟิก Intel Arc4x Xe-cores 2.0 GHz, NPU, TDP: 15W
    • 28 วัตต์ (MTL-H)
      • Intel Core Ultra 5 125H 14-core (4P+8E+2LPE) ความเร็วสูงสุด 4.9 / 3.6 / 2.5 GHzแคช 18MB, กราฟิก Intel Arc Xe-Cores 7x  2.2 GHz, NPU, TDP: 28W
      • Intel Core Ultra 7 155U 12-core (2P+8E+2LPE) ความเร็ว 1.7 / 4.8 GHz แคช 12MB, กราฟิก Intel 4Xe LPG 1.95 GHz, NPU, TDP: 15W
  • หน่วยความจํา (RAM) – DDR5 สูงสุด 96GB (5600MHz) ผ่าน SO-DIMM 2 ช่อง (non-ECC)
  • ที่จัดเก็บข้อมูล
    • พอร์ต SATA 3.0 พร้อมกําลังไฟ 5V
    • รองรับ SSD แบบ NVMe หรือ SATA ผ่านช่อง M.2 M-Key
  • การแสดงผล
    • HDMI 2.0b ความละเอียดสูงสุด 4096×2160 @ 60Hz
    • DP 1.4 สูงสุด 4096×2160 @ 60Hz
    • USB Type-C DP 1.4 สูงสุด 4096×2160 @ 60Hz
    • eDP (LVDS ผ่านบอร์ดแปลง)
    • รองรับจอแสดงผลอิสระสูงสุด 4 จอแยกกัน
  • กล้อง – รองรับอินเทอร์เฟซ MIPI CSI-2 แบบ 4-lane จำนวน 2 ช่อง (ตามบล็อกไดอะแกรม)
  • เสียง –  Line-in, Line-out, Mic-in ผ่าน header 30 พิน (ชิป Realtek ALC888S)
  • เครือข่าย
    • 2x พอร์ต RJ45 2.5GbE ผ่าน Intel I226-V
    • รองรับ WiFi และ Bluetooth ผ่าน M.2 E-Key
    • รองรับ 4G/5G เสริมผ่าน M.2 B-Key และช่องเสียบซิมการ์ดบนบอร์ด (ดูในส่วนของการขยาย)
  • USB
    • 2x  พอร์ต USB 3.2 Gen 2×1 (10Gbps)
    • 1x พอร์ต USB Type-C (USB 3.2, DP, 5V/3A PD)
    • 2x  USB 2.0 ผ่านขั้วต่อภายใน 30 ขา
    • 1x USB 2.0 ผ่านขั้วต่อภายใน
  • พอร์ต Serial – 2x RS-232/422/485 ผ่านขั้วต่อภายใน (COM1, COM2 แบบ Wafer)
  • การขยาย
    • M.2 M-Key 2280 รองรับ PCIe 4.0 x4 และ SATA III, รองรับ NVMe
    • M.2 B-Key 3042/3052 USB 3.0/2.0 + PCIe พร้อมช่องใส่ Nano SIM สำหรับ 4G/5G
    • M.2 E-Key 2230 (USB 2.0/PCIe 4.0) รองรับ (WiFi/Bluetooth)
    • ขั้วต่อ SBC-FM (ผ่าน FPC) พร้อม PCIe x4, PCIe x1, USB 3.0/2.0, eSPI
    • GPIO header 8-bit
    • ขั้วต่อ I2C (Co-lay SMBus)
  • ความปลอดภัย – TPM 2.0 (สามารถเลือกได้)
  • การดีบัก –พอร์ต Debug แบบ eSPI
  • อื่น ๆ
    • ตัวจับเวลา Watchdog
    • ระบบ RTC Wake
    • ระบบเชื่อมต่อพัดลมระบายความร้อน
    • BIOS แบบ UEFI
    • ช่องต่อไฟภายนอกสำหรับบอร์ด SBC-FM
    • ปุ่มเปิด/ปิดเครื่อง
  • พลังงาน – รับไฟ 12V ถึง 24V (ส่วนหัว 2×2 และ DC jack)
  • ขนาด – 146.0 x 102.0 มม. (ฟอร์มแฟคเตอร์ 3.5 นิ้ว)
  • อุณหภูมิและความชื้น
    • อุณหภูมิขณะใช้งาน: 0°C ถึง 60°C
    • อุณหภูมิขณะไม่ได้ใช้งาน: -40°C ถึง 85°C
  • การรับรองมาตรฐาน – CE/FCC Class A
  • ESD – แบบสัมผัส +/- 8kV, แบบอากาศ +/- 12kV

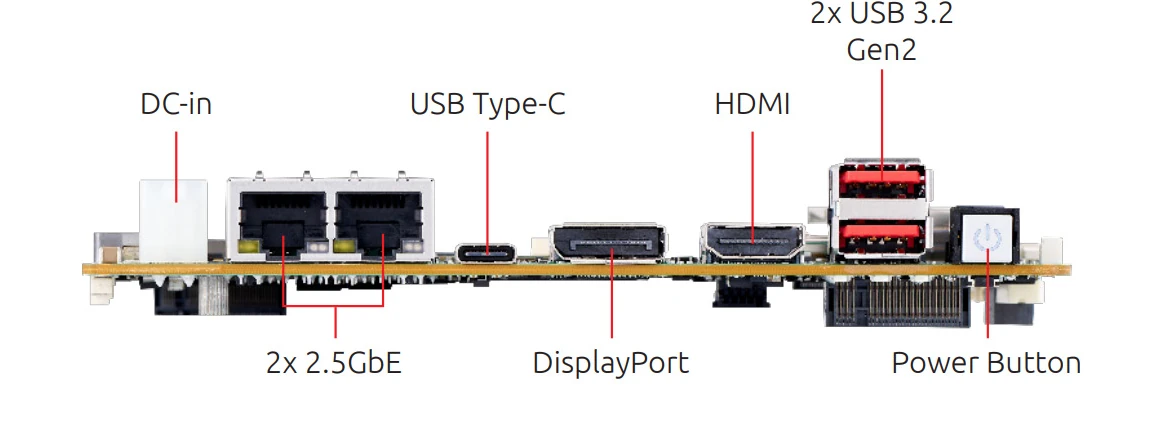

ADLINK SBC35 MTL rear panel

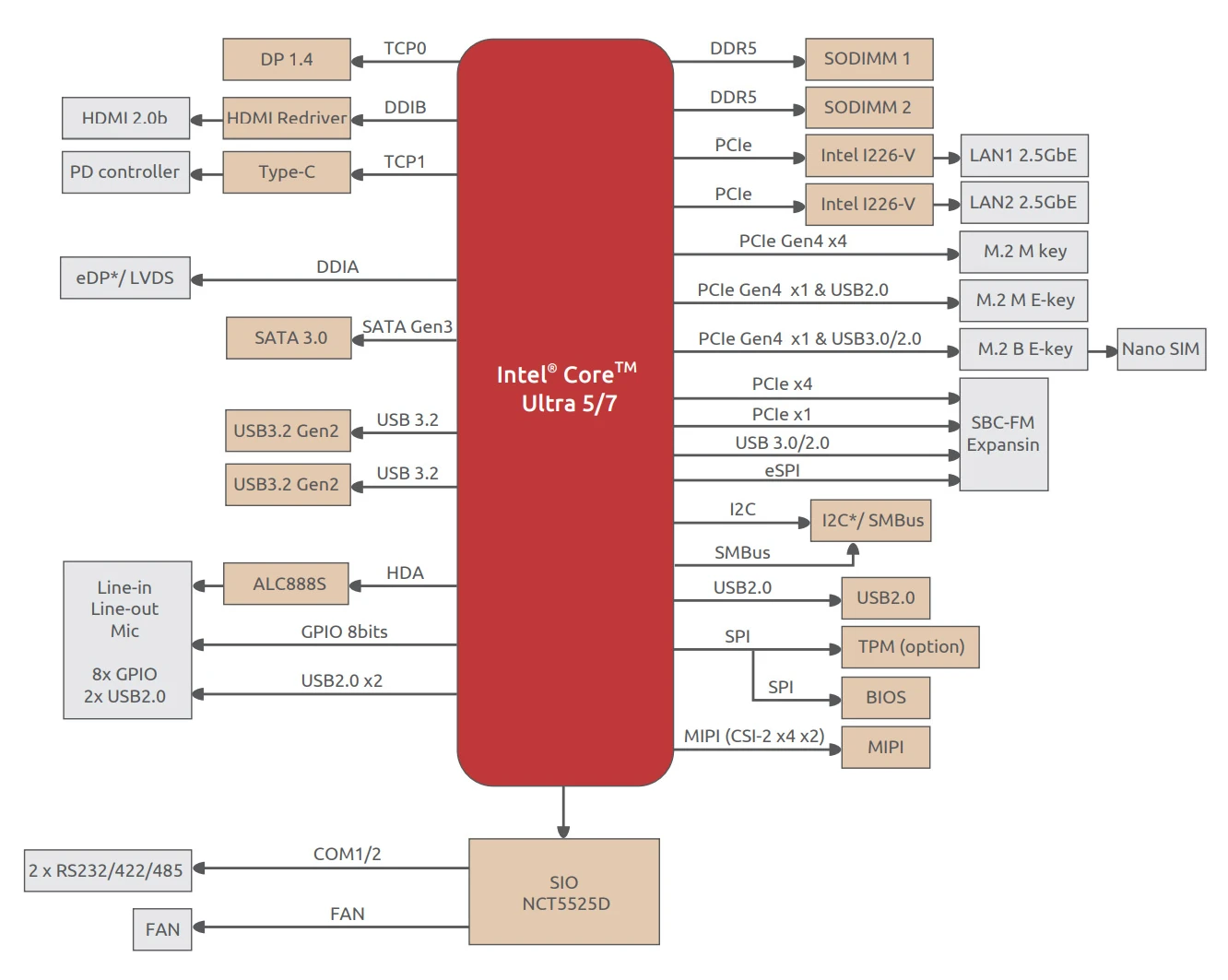

3.5 inch SBC block diagram with Intel Core Ultra 5 7 Meteor Lake CPU
บล็อกไดอะแกรม

ทางบริษัทไม่ได้ระบุชื่อรุ่นของชิป SoC อย่างชัดเจน และสิ่งที่กล่าวถึงในส่วนของสเปคเป็นเพียงการคาดเดาโดยอ้างอิงจาก TDP ที่ระบุไว้ (MTL-U, 15W / MTL-H, 28W) นอกจากนี้จากแผนภาพบล็อกไดอะแกรมและภาพรวมฮาร์ดแวร์ แสดงให้เห็นว่ามีขั้วต่อ MIPI-CSI สําหรับกล้อง แต่ไม่ได้ต่อแบบมาตรฐานทั่วไป และอาจต้องใช้บอร์ดแปลง (adapter board) หรือโมดูลขยาย (carrier module) ออกแบบโดย ADLINK

เช่นเดียวกับบอร์ด SBC ขนาด 3.5 นิ้วรุ่นอื่นๆ จาก ADLINK, SBC35-MTL มาพร้อมขั้วต่อ SBC-FM สําหรับโมดูลขยาย I/O เชื่อมต่อผ่านสาย FPC และ ADLINK มีโมดูลใพอร์ตห้เลือกใช้งาน เช่น พอร์ต USB 2.0 สูงสุด 4 พอร์ต, พอร์ต RS-232 COM 5 พอร์ต หรือ DIO แบบแยกไฟฟ้าได้สูงสุดถึง 8 พอร์ต

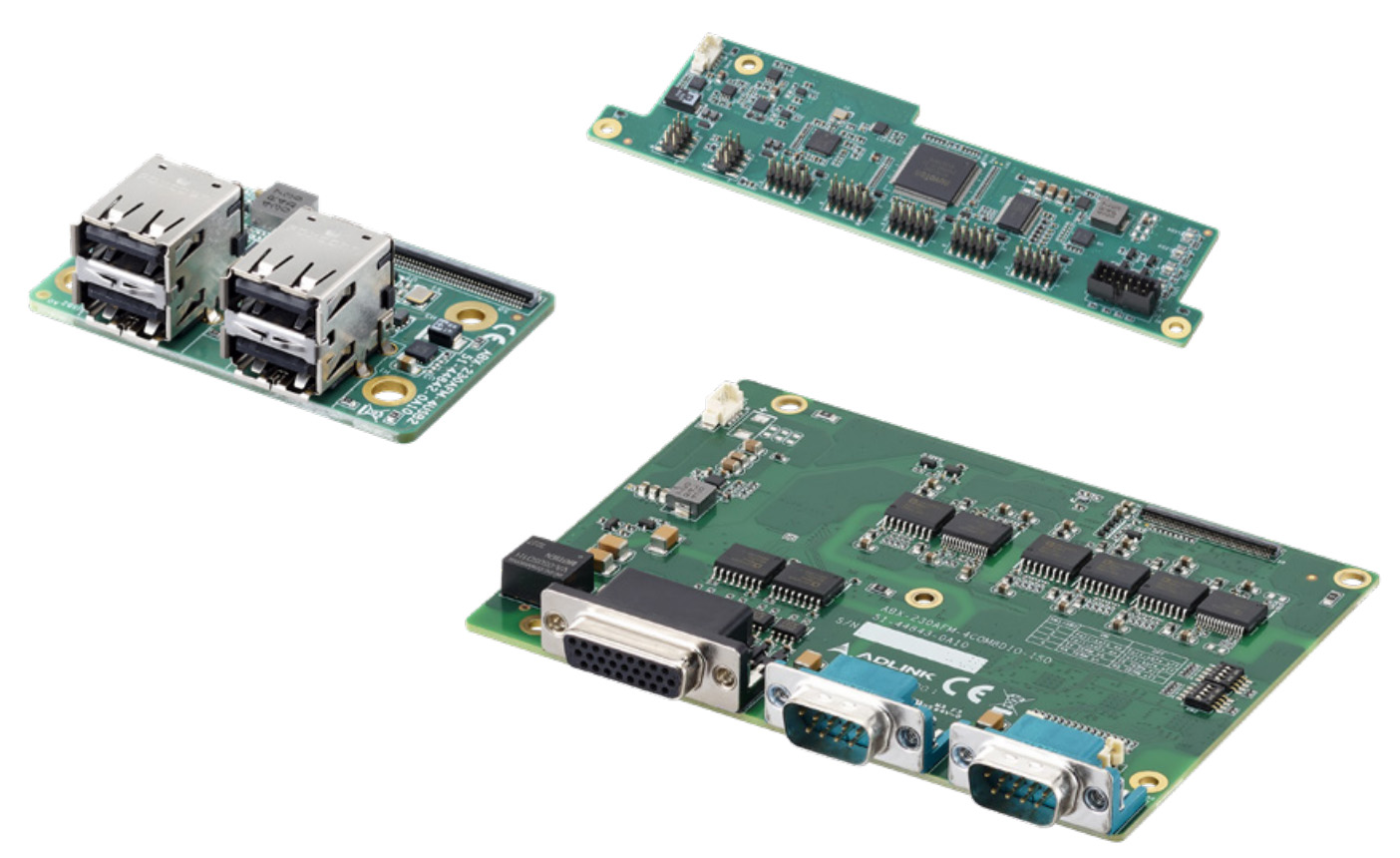

ADLINK SBC FM Modules

ADLINK รองรับ Windows 10 และ 11 IoT Enterprise LTSC 24H2 รวมถึง Ubuntu 22.04 LTS อย่างไรก็ตามการรองรับ Linux ขึ้นอยู่กับแต่ละโปรเจกต์ ก่อนหน้านี้เราเคยเขียนเกี่ยวกับ SBC ขนาด 3.5 นิ้วที่ใช้ Intel Core Ultra รุ่นอื่น ๆ เช่น Jetway F35-MTU1, iBASE IB962 และ AAEON GENE-MTH6 ดังนั้น ADLINK จึงไม่ใช่บริษัทแรกที่จำหน่ายฮาร์ดแวร์ประเภทนี้

นอกจากนี้ ADLINK ยังได้เปิดตัว SBC35-ASL 3.5 นิ้ว มาพร้อมโปรเซสเซอร์ Amston Lake เกรดอุตสาหกรรม แต่ตามมันเป็นบอร์ดเดียวกันกับ ADLINK SBC35-ALN บอร์ด SBC 3.5 นิ้วที่ใช้ Intel N97 ดังนั้นเราจึงไม่ได้เขียนบทความเกี่ยวกับเรื่องนี้เนื่องจากแตกต่างกันเพียงโปรเซสเซอร์เท่านั้น

ในขณะที่เขียนบทความนี้ บริษัทไม่ได้ระบุรายละเอียดและราคาสําหรับ SBC35-MTL และ SBC35-ASL บนเว็บไซต์ สามารถติดต่อ ADLINK ได้โดยตรงพร้อมความต้องการของคุณผ่านตัวเลือก “Request Quote” หรือ “Where to Buy” ในหน้าผลิตภัณฑ์ สามารถอ่านรายละเอียดเพิ่มเติมได้ในข่าวประชาสัมพันธ์ของบริษัท

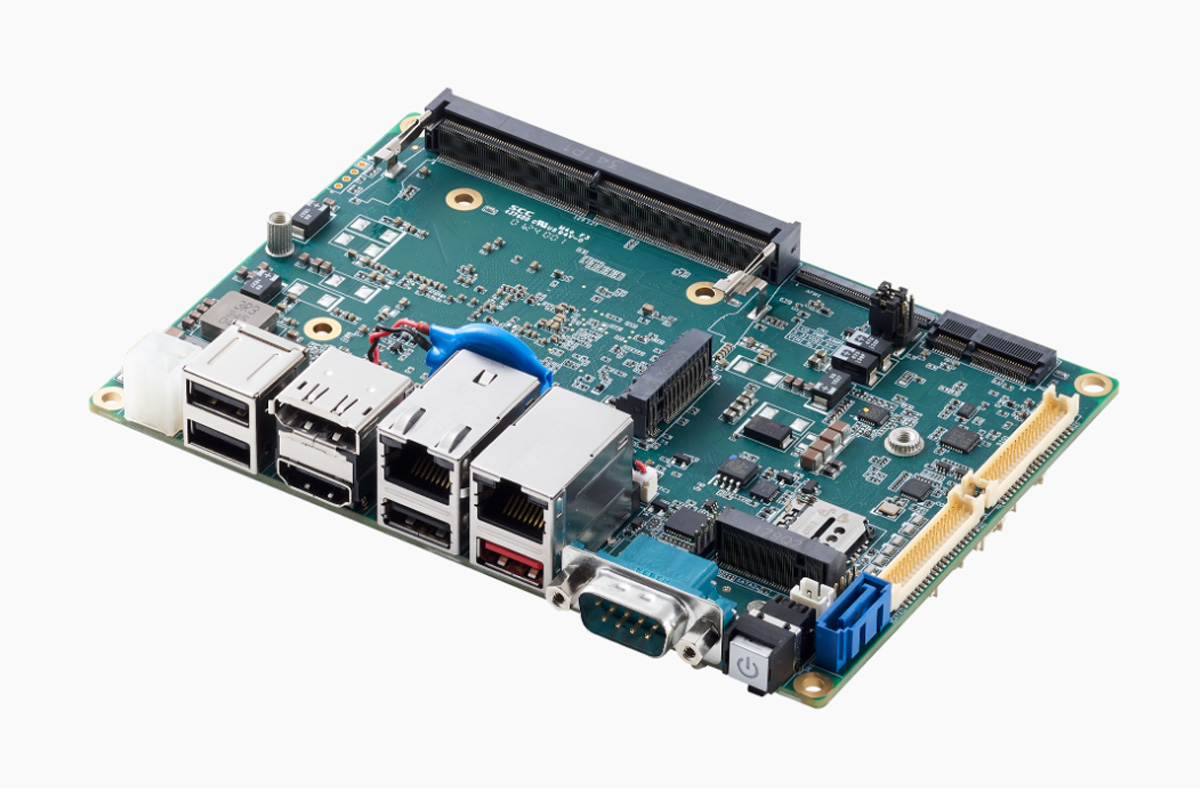

ADLINK SBC35 ASL 3.5 Inch SBC





แปลจากบทความ : ADLINK SBC35-MTL – A 3.5-inch Intel Core Ultra SBC with up to 96GB DDR5, SBC-FM I/O expansion
