เมื่อเดือนพฤศจิกายน 2024 เราเคยนำเสนอเกี่ยวกับ โมดูล Qualcomm QCC730M และ QCC74xM สำหรับอุปกรณ์ IoT ที่ใช้พลังงานต่ำ แต่ในเวลานั้นยังไม่มีบอร์ด Evaluation Kit (EVK) สำหรับชิป SoC เหล่านี้ให้ใช้งาน ล่าสุดบอร์ดพัฒนารุ่นทางการสำหรับซีรีส์ QCC74x ได้เปิดตัวออกมาแล้ว พร้อมราคาที่จับต้องได้

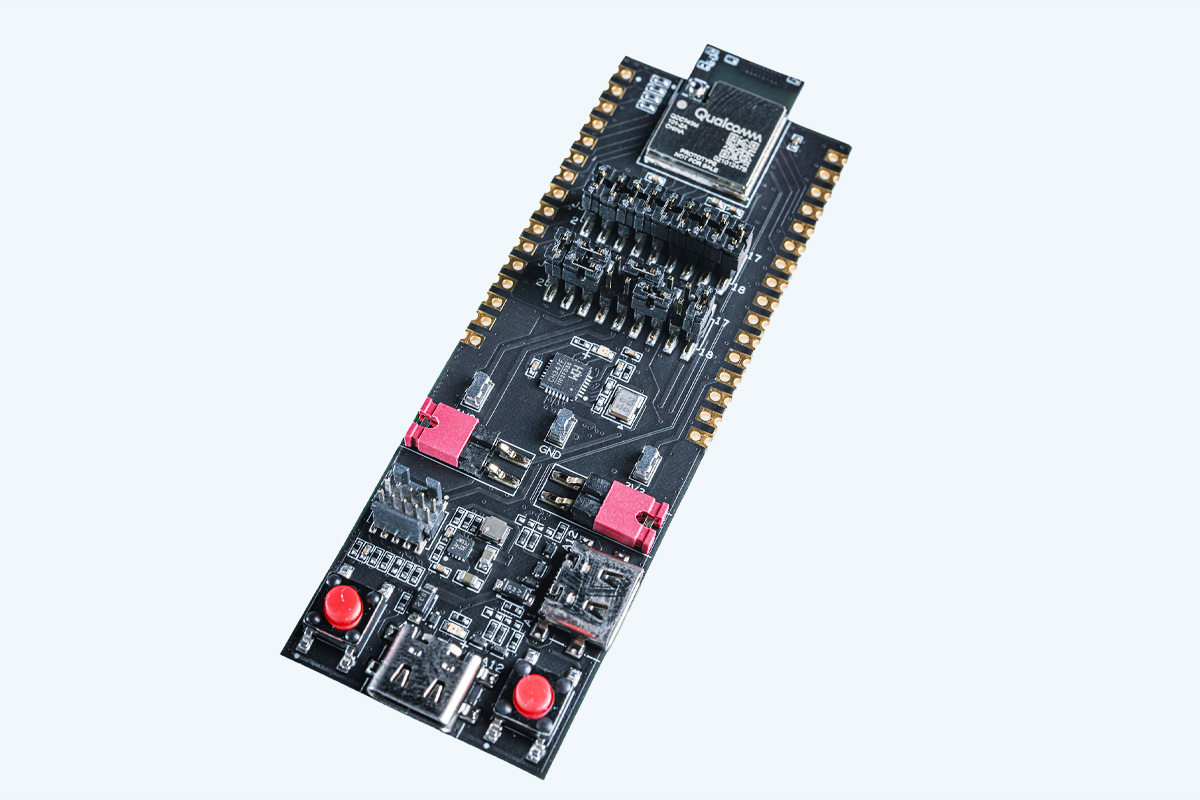

บอร์ด Qualcomm QCC74xM EVK เป็น Evaluation board แบบ Tri-radio ที่รองรับทั้ง Wi-Fi 6, Bluetooth 5.4 และ IEEE 802.15.4 (Thread/Zigbee) โดยมีราคาเพียง $13 (~430฿) เท่านั้น แต่สิ่งที่น่าสนใจก็คือ แม้ตัวบอร์ดจะใช้แบรนด์ Qualcomm แต่เอกสารจาก Zephyr Project ระบุไว้อย่างชัดเจนว่า ชิปตระกูล QCC74x นั้นแท้จริงแล้วพัฒนาบนพื้นฐานเดียวกับซีรีส์ Bouffalo Lab BL61x และแทบจะเทียบเท่ากันโดยเฉพาะรุ่น BL618
สเปคของบอร์ด Qualcomm QCC74xM EVK:
- โมดูลไร้สาย – โมดูล Qualcomm QCC74xM แบบ LGA (QCC743M, QCC744M หรือ QCC748M ขึ้นอยู่กับรุ่นของบอร์ด)
- ซีพียู – โปรเซสเซอร์ 32-bit RISC-V (RV32IMAFCP) ความเร็วสูงสุด 325 MHz พร้อมหน่วยประมวลผล FPU และ DSP
- หน่วยความจำและสตอเรจ
- SRAM ภายในชิป 484KB (พร้อมแคช 48KB) และ ROM ขนาด 128KB
- pSRAM แบบซ้อนขนาด 8MB (เฉพาะรุ่น QCC748M)
- NOR Flash แบบซ้อนขนาด 16MB
- VPU รองรับการเข้ารหัสวิดีโอ Motion JPEG (MJPEG) สูงสุดระดับ 720p (เฉพาะ QCC748M)
- จอแสดงผล – DBI ผ่าน GPIO (เฉพาะ QCC748M)
- กล้อง – DVP ผ่าน GPIO (เฉพาะ QCC748M)
- ระบบเสียง
- อินเทอร์เฟซ I2S รองรับทั้ง Master และ Slave
- 1x DAC สำหรับลำโพง และ 1x ADC สำหรับไมโครโฟนผ่าน GPIO (เฉพาะ QCC748M)
- เครือข่ายและการเชื่อมต่อไร้สาย
- Ethernet 10/100Mbps ผ่าน GPIO (เฉพาะ QCC744M และ QCC748M)
- Wi-Fi 6 ย่าน 2.4GHz มาตรฐาน 802.11 b/g/n/ax แบบ 1×1 SISO
- Bluetooth Low Energy 5.4 พร้อม coded PHY
- รองรับ 802.15.4, Thread และ Zigbee
- รองรับ Matter ผ่าน Wi-Fi และ Thread
- มีตัวเลือกเสาอากาศแบบ PCB Antenna หรือคอนเนกเตอร์ RF
- USB
- พอร์ต USB Type-C (J1) สำหรับ UART/Serial Console และโปรแกรมบอร์ด
- พอร์ต USB Type-C (J9) สำหรับ Direct USB/Power (เฉพาะ QCC748M)
- อินเทอร์เฟซและ I/O อื่น ๆ
- Header GPIO แบบสองแถว (สูงสุด 32x GPIO สำหรับ QCC748M, สูงสุด 19x GPIO สำหรับ QCC743M)
- 2x UART, 2x I2C, SPI (Master/Slave) และ XIP QSPI
- 1x ISO 11898 CAN Bus สำหรับงานยานยนต์และอุตสาหกรรม
- ADC ความละเอียด 12/14/16-bit และ DAC ความละเอียด 12-bit
- 1x PWM (4 ช่องสัญญาณ), IR Controller (ตัวรับ), Timer หลายรูปแบบ (RTC, 2x 32-bit, 1x 16-bit) รวมถึง JTAG ผ่าน GPIO
- ระบบความปลอดภัย
- ฮาร์ดแวร์เร่งความเร็วด้านการเข้ารหัส พร้อมการเร่งประมวลผล Public Key, TRNG และการถอดรหัส AES แบบ On-the-fly สำหรับ QSPI (XIP)
- การรับรอง PSA Certified Level One พร้อม Secure Boot และ Secure Debug
- อื่น ๆ
- ปุ่ม BOOT (S1)
- ปุ่ม RESET (S2)
- ไฟแสดงสถานะ Power LED และ VDD33 LED
- 2x 2-pin header Jumper (J3, J4)
- ระบบจ่ายไฟ
- ไฟเลี้ยงสำหรับ EVK ผ่าน USB หรือ 5V
- แรงดันไฟเลี้ยงโมดูล 2.97V ถึง 3.63V
- รองรับแรงดัน I/O ทั้ง 1.8V และ 3.3V
- จุดวัดพลังงาน 1.8V (J5)
- จุดวัดพลังงาน 3.3V (J6)
- ขนาดบอร์ด – ยังไม่ระบุ
- ช่วงอุณหภูมิการทำงาน – -40°C ถึง +85°C
เมื่อพิจารณาจากสเปกทั้งหมด จะเห็นได้ชัดว่าชิปซีรีส์นี้ถูกออกแบบมาเพื่อแข่งขันโดยตรงกับโมดูลของ Espressif อย่าง ESP32-S3 หรือ ESP32-C6 โดยมาพร้อมแกนประมวลผล RISC-V ความเร็ว 325 MHz ที่มีทั้ง FPU และ DSP ในตัว รวมถึงรองรับมาตรฐานการสื่อสารไร้สายระยะใกล้อย่างครบถ้วน สำหรับบอร์ด EVK ที่เปิดให้ใช้งานในขณะนี้คือรุ่น QCC748M ซึ่งถือเป็นรุ่นระดับสูงสุดของซีรีส์ โดยมาพร้อมหน่วยความจำ PSRAM ในตัวสูงสุด 8MB และ Flash ขนาด 16MB อีกด้วย

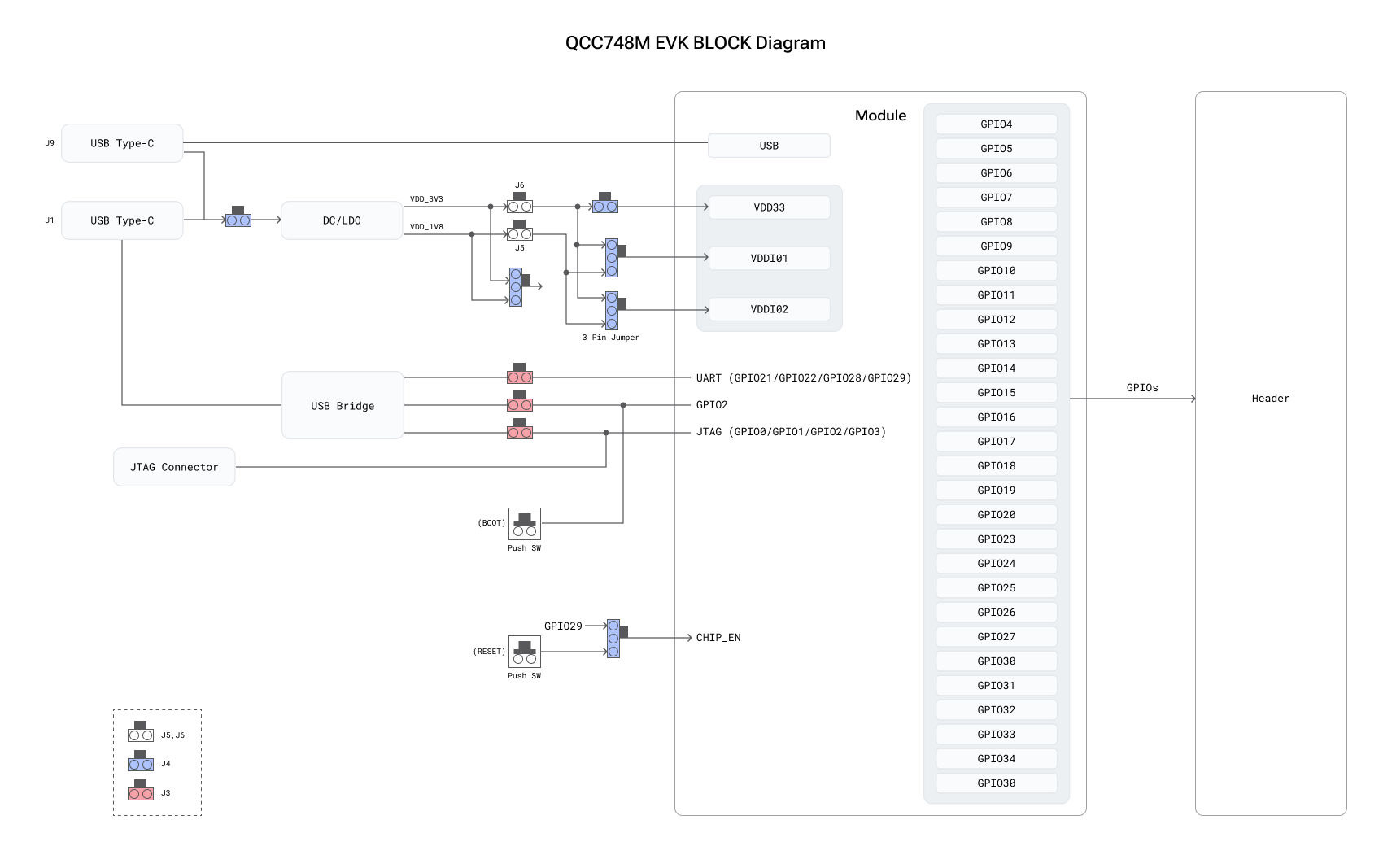

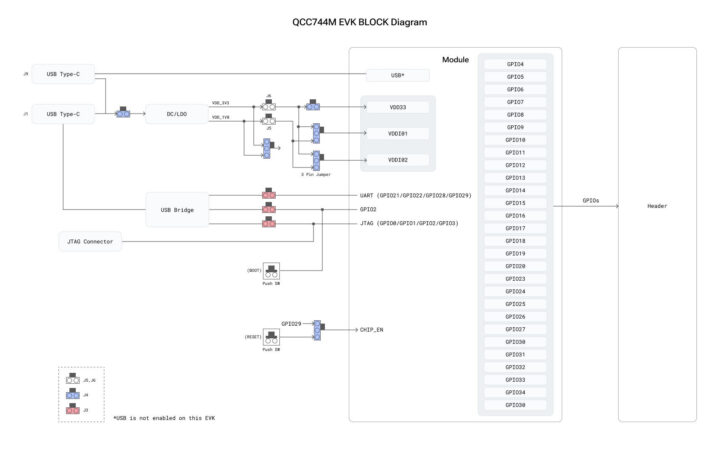

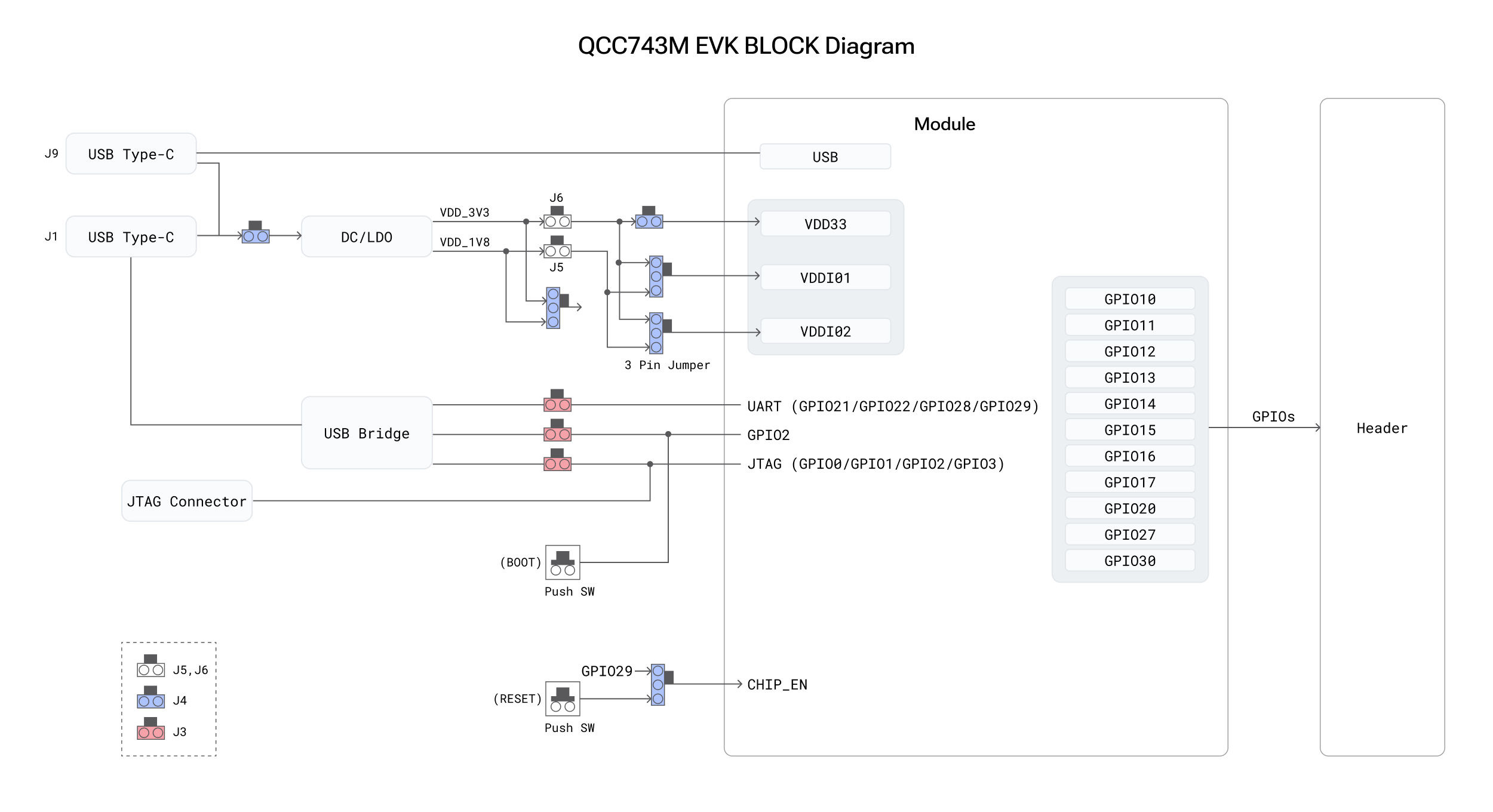

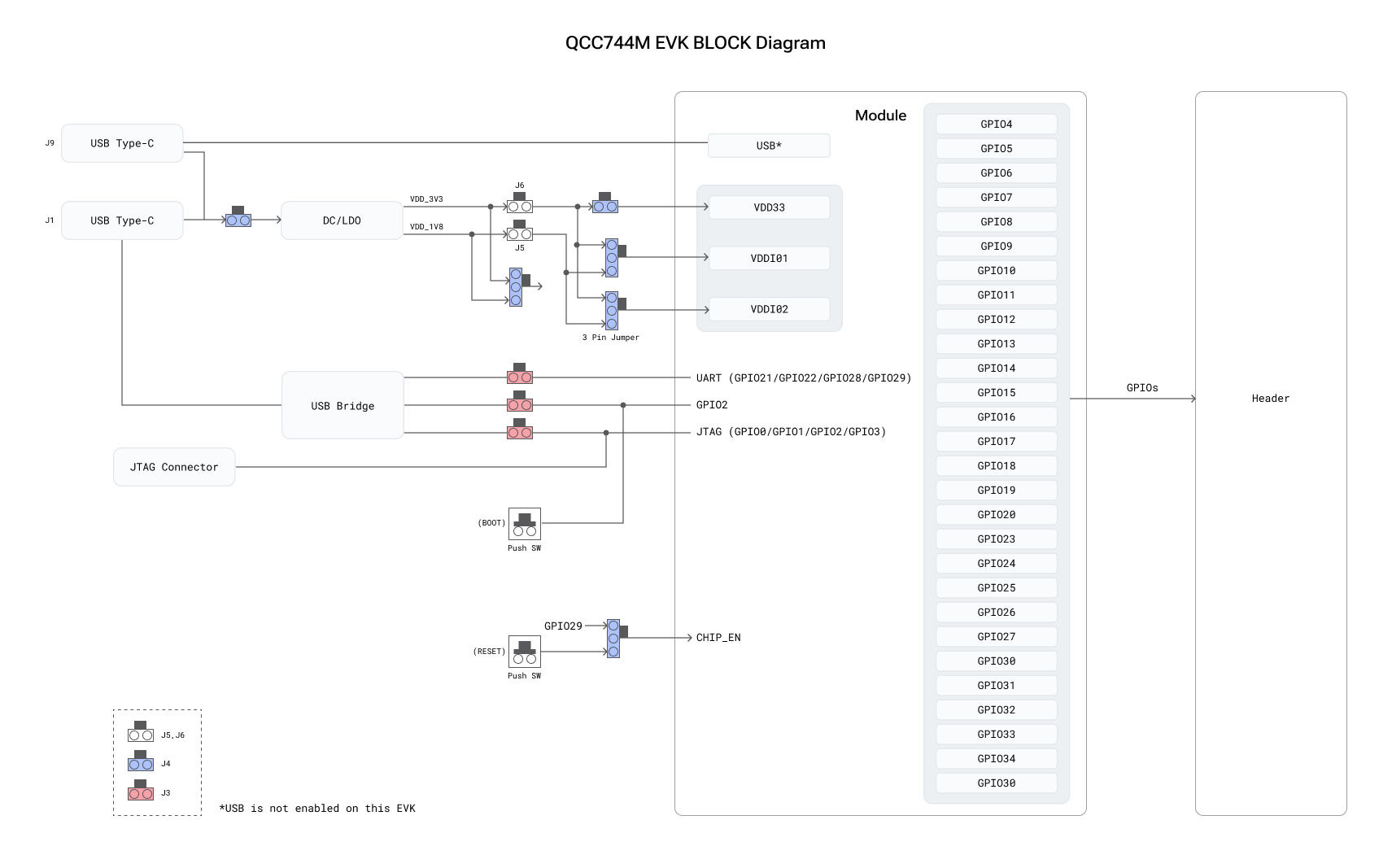

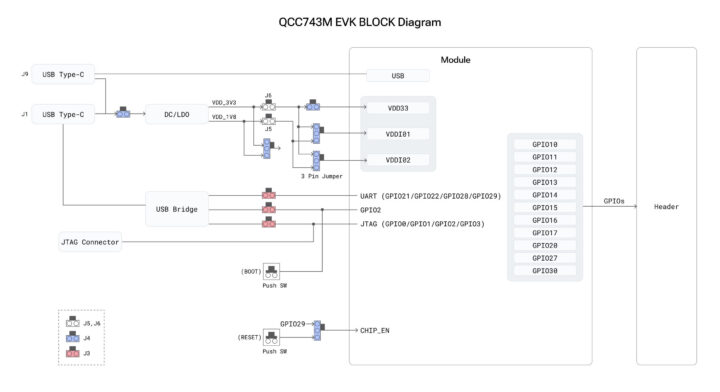

จากบล็อกไดอะแกรมจะเห็นได้ชัดว่า ความแตกต่างหลักระหว่างบอร์ดทั้งสามรุ่นนั้นอยู่ที่จำนวน GPIO และพอร์ต USB เท่านั้น
ในด้านซอฟต์แวร์ ชิปซีรีส์ Qualcomm QCC74x ถูกออกแบบมาให้ทำงานในโหมด Hostless ได้ นั่นคือสามารถรันทั้ง Protocol Stack และแอปพลิเคชัน IoT ได้โดยไม่ต้องพึ่งไมโครคอนโทรลเลอร์ (MCU) ภายนอก, SDK อย่างเป็นทางการ (โฮสต์บน CodeLinaro) ถูกพัฒนาบนพื้นฐานของ FreeRTOS และเปิดซอร์สโค้ดไว้บน CodeLinaro พร้อมทั้งมีส่วนขยายสำหรับ Microsoft Visual Studio Code (VS Code) เพื่อช่วยในการพัฒนาแอปพลิเคชันอีกด้วย และด้วยรากฐานที่มาจาก Bouffalo Lab ทำให้ฮาร์ดแวร์นี้รองรับการใช้งานบนระบบปฏิบัติการ Zephyr RTOS ecosystem สามารถดูรายละเอียดเพิ่มเติมได้จาก Qualcomm quick start guide

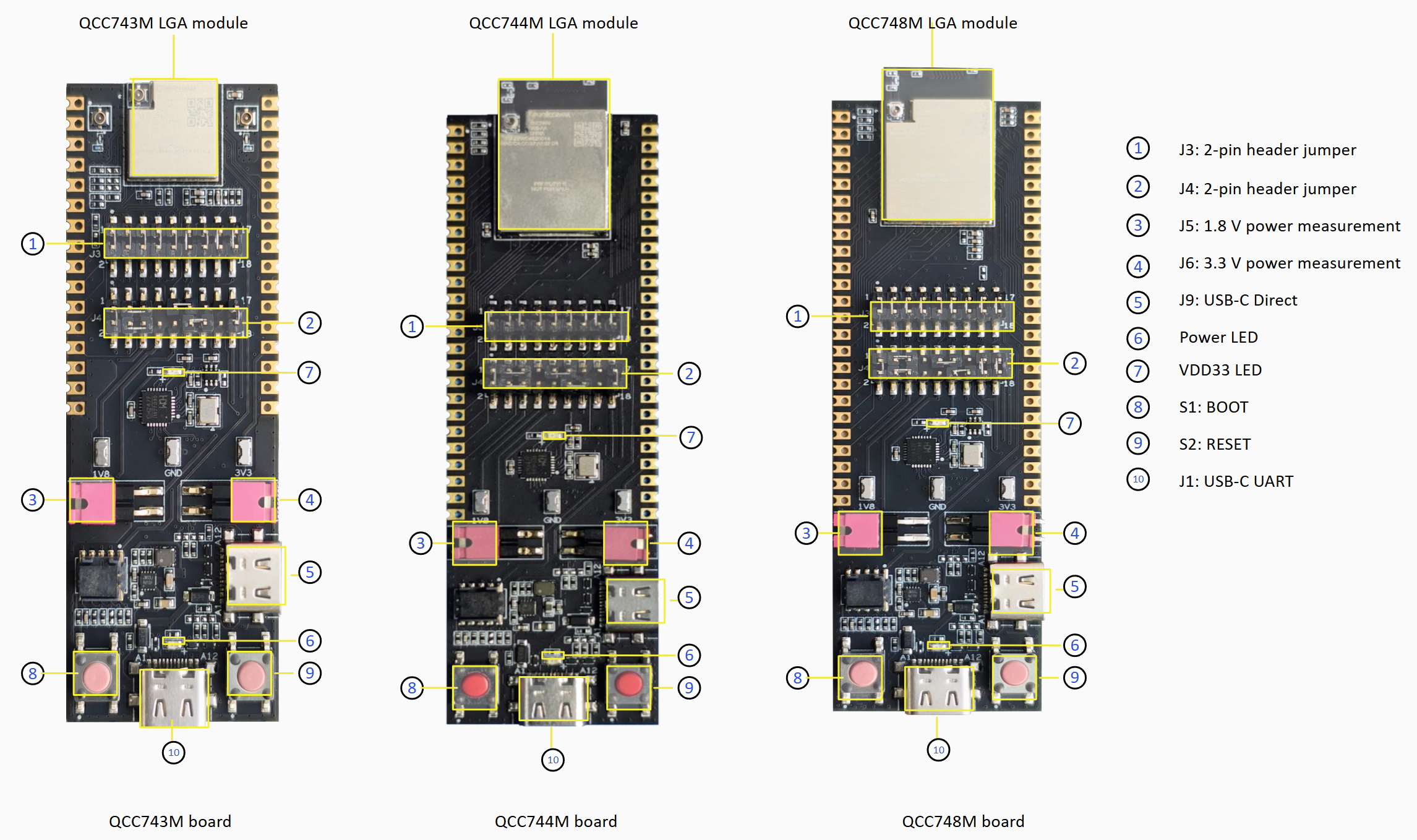

บอร์ดพัฒนา Qualcomm QCC74xM EVK วางจำหน่ายผ่าน DigiKey ในราคาเริ่มต้น $13.12 (~430฿) มีให้เลือกทั้งรุ่น QCC748M, QCC744M และ QCC743M พร้อมตัวเลือกเสาอากาศทั้งแบบ PCB Trace และคอนเนกเตอร์ RF สำหรับเสาอากาศภายนอก ขณะที่เฉพาะโมดูล QCC74xM ราคาเริ่มต้นประมาณ $3 (~100฿) ถึง $4.75 (~150฿)
แปลจากบทความ : $13 Qualcomm QCC74xM EVK offers Wi-Fi 6, Bluetooth 5.4, and 802.15.4 connectivity (Bouffalo Lab BL618 inside)
บรรณาธิการข่าวและบทความภาษาไทย CNX Software ได้มีความสนใจในด้านเทคโนโลยี โดยเฉพาะ Smart Home และ IoT
