NXP FRDM-IMX95-PRO บอร์ดที่ใช้ชิป i.MX 95 มาพร้อม 10GbE, หน่วยความจำ LPDDR5 ความเร็ว 6400 MT/s และช่องขยาย M.2 คู่

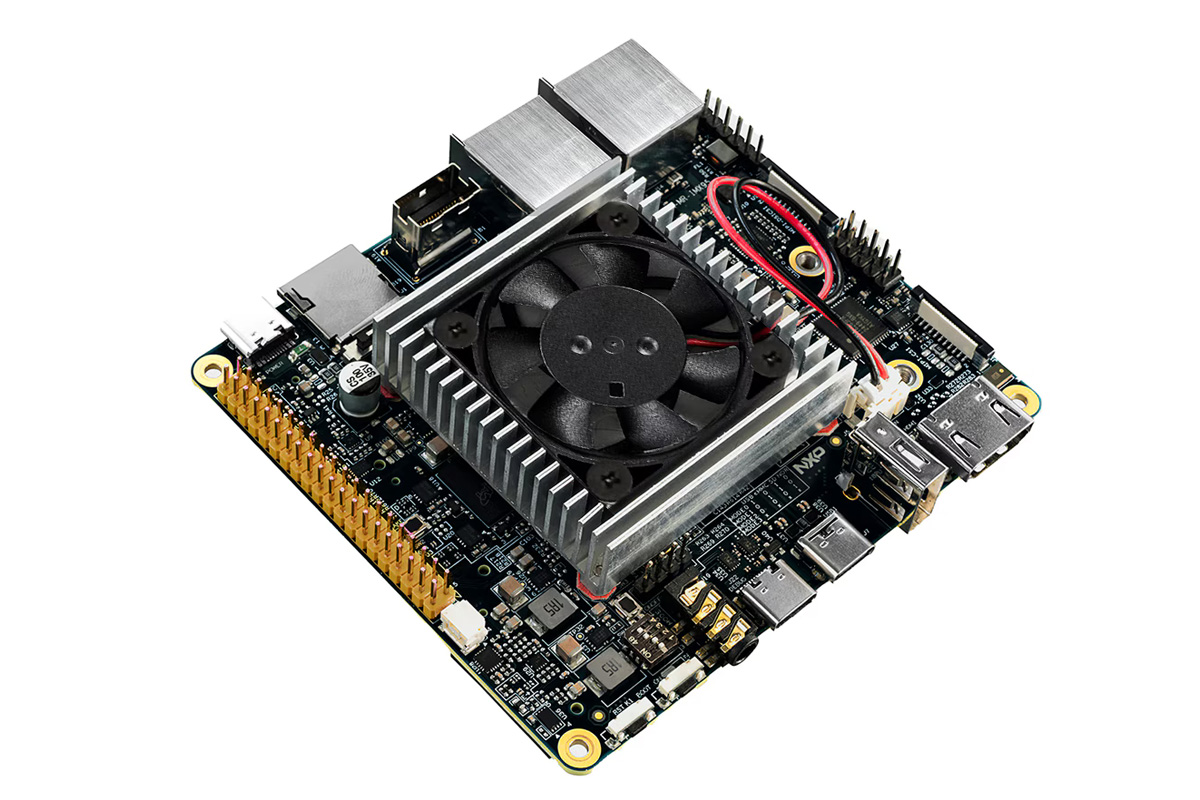

NXP เปิดตัว FRDM-IMX95-PRO บอร์ดพัฒนาขนาดกะทัดรัดที่ใช้โปรเซสเซอร์แอปพลิเคชัน i.MX 95 ในแพ็กเกจขนาด 19×19 มม. โดยมาพร้อมอินเทอร์เฟซ 10GbE, Wi-Fi 6, Bluetooth 5.4 และการเชื่อมต่อแบบ Tri-Radio ที่รองรับ 802.15.4 รวมถึงสล็อต M.2 Key-M จำนวน 2 ช่อง สำหรับติดตั้งการ์ดเร่ง AI หรือ SSD

บอร์ดมาพร้อมหน่วยความจำ LPDDR5-6400 ขนาด 16 GB, eMMC flash ขนาด 32 GB อินเทอร์เฟซสาธิต GoPoint ของ NXP ซึ่งออกแบบมาสำหรับการใช้งานด้าน หุ่นยนต์, เครือข่ายอุตสาหกรรม และการประมวลผลภาพ

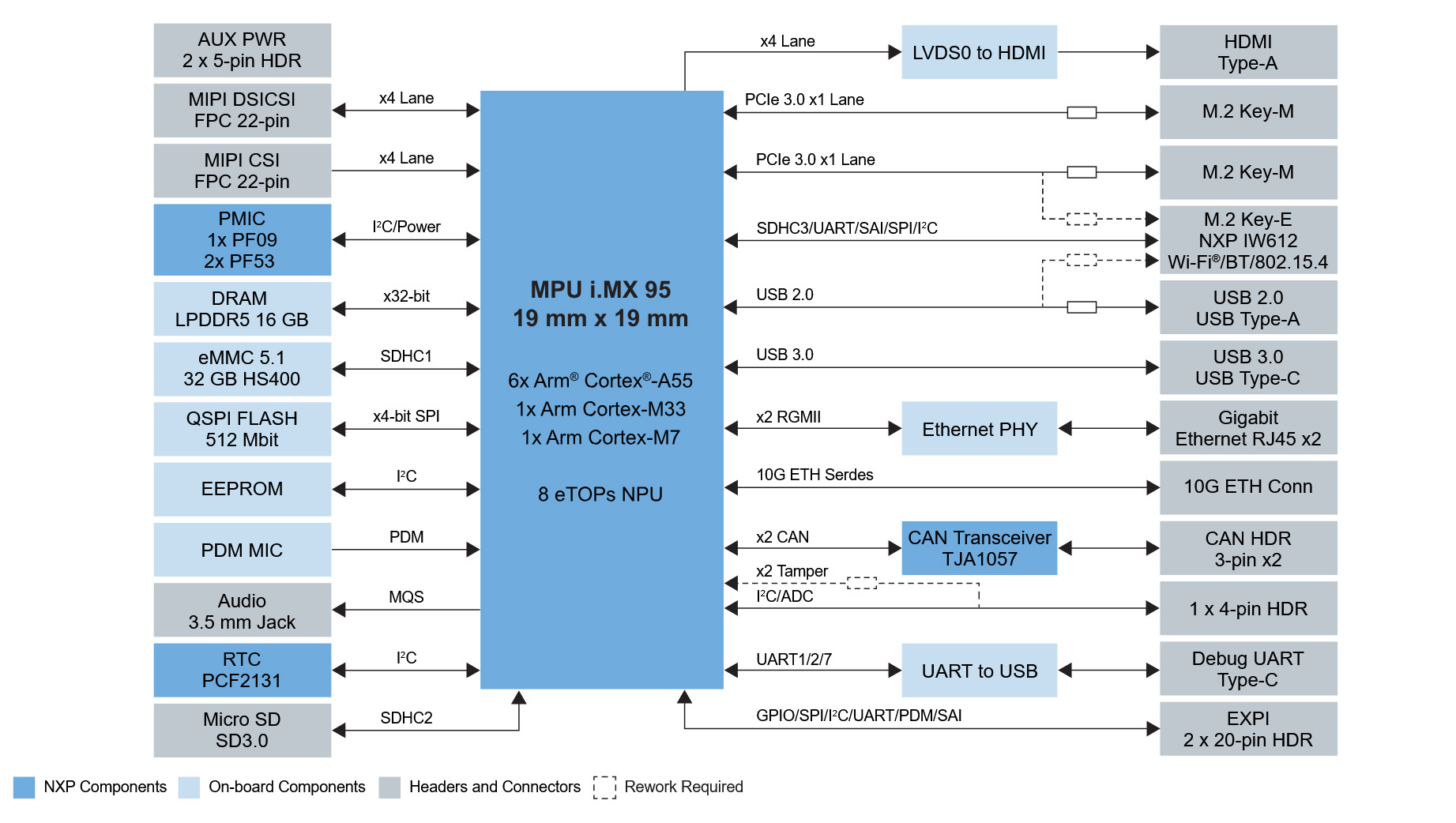

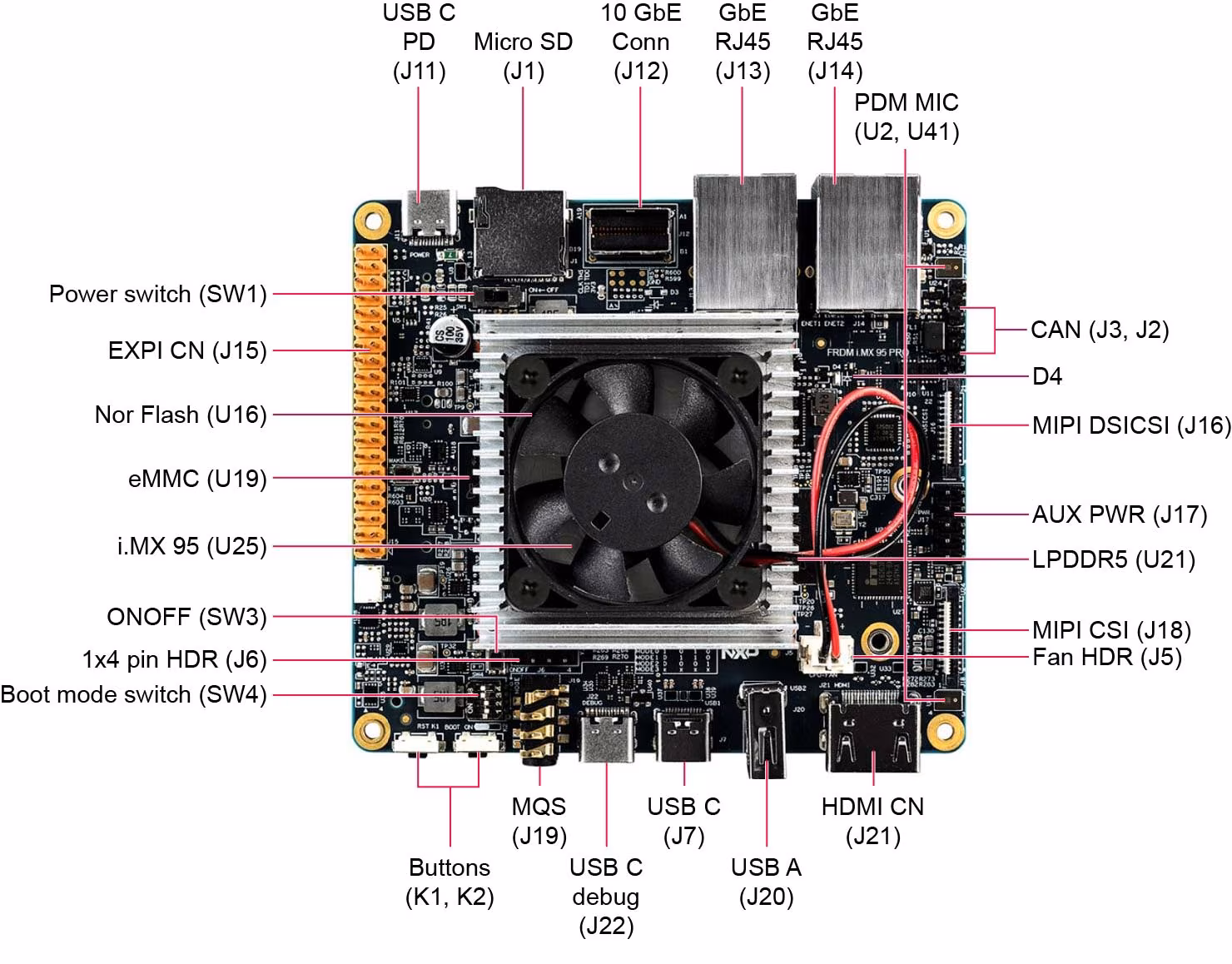

สเปคของบอร์ด FRDM-IMX95-PRO:

• SoC – NXP i.MX 95
  • CPU
    • Arm Cortex-A55 สูงสุด 6 คอร์ ความเร็ว 1.8/2.0GHz พร้อมแคช I-cache และ D-cache ขนาด 32KB, L2 Cache ขนาด 64KB และ L3 Cache ขนาด 512KB
    • Arm Cortex-M7 จำนวน 1 คอร์ สำหรับงานแบบเรียลไทม์ ความเร็ว 800MHz
    • Arm Cortex-M33 จำนวน 1 คอร์ สำหรับงานด้านความปลอดภัย ความเร็ว 333MHz
  • GPU – Arm Mali-G310 V2 สำหรับเร่งงานกราฟิก 2D/3D รองรับ OpenGL ES 3.2 และ OpenCL 3.0
  • VPU
    • รองรับการเข้ารหัสและถอดรหัส H.265 และ H.264 ความละเอียด 1080p60/4Kp30
    • ตัวเข้ารหัส JPEG และตัวถอดรหัส JPEG
    • การถอดรหัส – HEVC/H.265, VP9, VP8, AVC/H.264 (Baseline / Main / High Profile) ความละเอียด 4Kp30/1080p60
    • การเข้ารหัส – HEVC/H.265, AVC/H.264 ความละเอียด 4Kp30/1080p60
  • AI Accelerator – NXP eIQ Neutron NPU ประสิทธิภาพ 8 eTOPS
• หน่วยความจำระบบ – LPDDR5 ขนาด 16 GB แบบ 32-bit ความเร็ว 6400MT/s
• ที่จัดเก็บข้อมูล
  • eMMC 5.1 ขนาด 32GB ติดตั้งบนบอร์ด
  • QSPI Flash ขนาด 512Mbit
  • ช่องการ์ด MicroSD 3.0
  • 2x ช่อง M.2 Key-M สำหรับ SSD และการ์ดเร่งความเร็ว AI
• อินเทอร์เฟซจอแสดงผล/กล้อง
  • คอนเนกเตอร์ HDMI ผ่านอินเทอร์เฟซ LVDS-to-HDMI แบบ 4 เลน
  • คอนเนกเตอร์ MIPI-DSI (ใช้ร่วมกับหนึ่งในอินเทอร์เฟซ MIPI-CSI)
  • 2x คอนเนกเตอร์ MIPI-CSI
• ระบบเสียง
  • ช่องเสียบเสียง 3.5 มม. รองรับ MQS
  • ไมโครโฟน PDM จำนวน 2 ตัวติดตั้งบนบอร์ด
• เครือข่าย
  • 10Gbps Ethernet (10GbE) ผ่านคอนเนกเตอร์ SlimSAS
  • 2x Gigabit Ethernet RJ45
  • รองรับโมดูลWi-Fi 6, Bluetooth 5.4 และ IEEE 802.15.4 ผ่านซ็อกเก็ต M.2 Key-E
• USB
  • คอนเนกเตอร์ USB 3.0 Type-C
  • คอนเนกเตอร์ USB 2.0 Type-A
  • พอร์ต USB 2.0 Type-C สำหรับการดีบักผ่าน UART โดยเฉพาะ
  • พอร์ต USB Type-C สำหรับอินพุต Power Delivery (PD) เท่านั้น
• Serial
  • 2x Header CAN แบบ 3 พิน
  • Header 4 พิน สำหรับ I2C และ ADC และขา Tamper

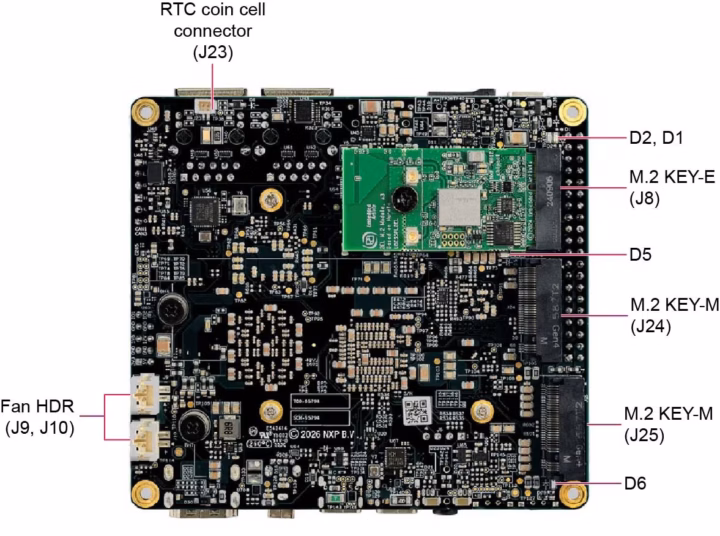

• การขยาย
  • 2x คอนเนกเตอร์ M.2 Key-M สำหรับการ์ด AI (เช่น Ara240 DNPU) หรือ SSD
  • ช่อง M.2 Key-E (J8) สำหรับ โมดูลไร้สาย IW612 แบบเสริม (PN: LBES5PL2EL)
  • Header ขยาย I/O 20-pin จำนวน 2 ช่อง
• อื่นๆ
  • DIP Switch สำหรับกำหนดการบูต (SW4)
  • ปุ่ม Reset และ Boot (K1, K2)
  • สวิตช์เปิด/ปิดเครื่อง (SW1)
  • Fan Header จำนวน 3 ชุด (ด้านบน 1 ชุด และด้านล่าง 2 ชุด)
  • RTC พร้อมรองรับแบตเตอรี่กระดุมภายนอก
  • LED จำนวน 4 ดวงบริเวณด้านหลังบอร์ด
• แหล่งจ่ายไฟ
  • พอร์ต USB Type-C PD โดยต้องใช้ Adapter ที่รองรับ 20V / 5A
    มี IC จัดการพลังงานบนบอร์ด ได้แก่ PF09 และ PF53
  • 2x 5- พิน HDR สำหรับ AUX-PWR
• ขนาด – 100 x 90 มม. (PCB แบบ HDI 10 ชั้น)
• มาตรฐาน – FCC Part 15

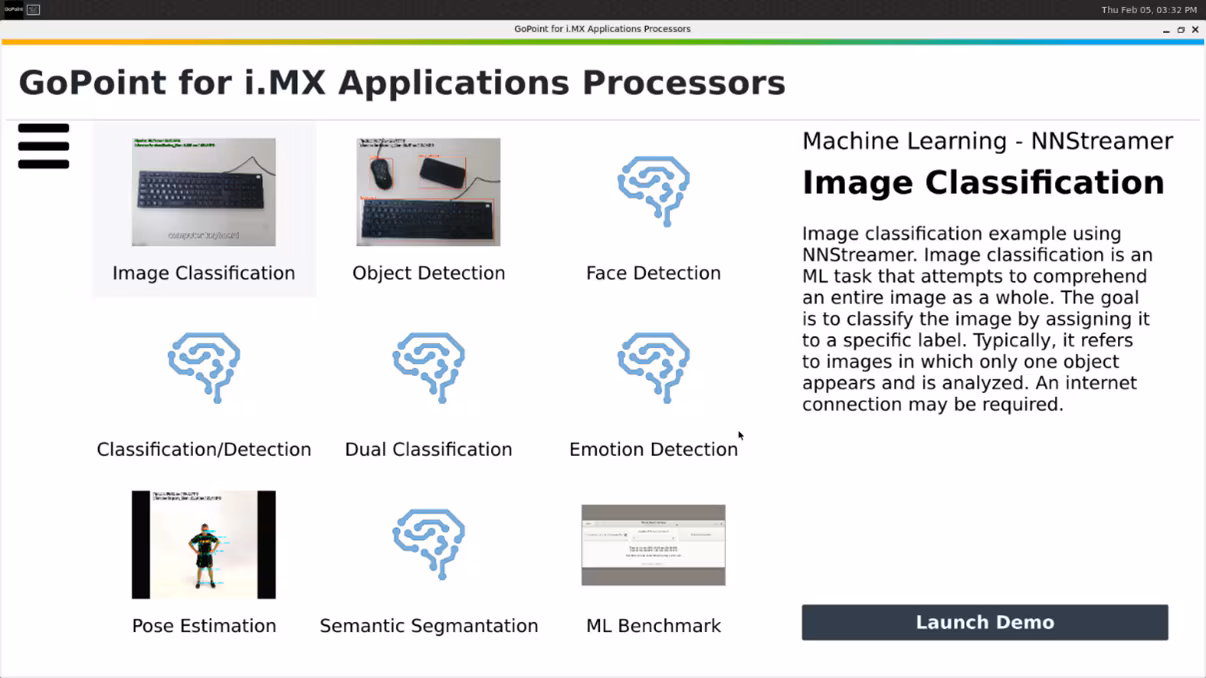

ด้านซอฟต์แวร์ บอร์ดรองรับ i.MX Linux BSP ซึ่งรวมไฟล์และซอร์สโค้ดที่จำเป็นสำหรับการบูต Linux จาก eMMC หรือการ์ด SD โดยสามารถใช้ Linux Image ที่ NXP เตรียมไว้ให้ หรือสร้าง BSP แบบกำหนดเองด้วย Yocto นอกจากนี้ NXP ยังเปิดตัว Application Code Hub (ACH) ซึ่งรวบรวมตัวอย่างซอฟต์แวร์ต่าง ๆ รวมถึง GoPoint GUI สำหรับเรียกใช้เดโมที่สร้างไว้ล่วงหน้าและทดลองความสามารถด้าน Edge AI ของ SoC

ก่อนหน้านี้มี SBC และ SoM ที่ใช้โปรเซสเซอร์ NXP i.MX 95 หลายรุ่น เช่น โมดูล ADLINK OSM-IMX95 ซึ่งเป็นโมดูล OSM Size-L และ Gateworks Catalina GW9200 เป็น SBC สำหรับงานอุตสาหกรรมที่รองรับการขยายผ่าน mini PCIe และ M.2 อย่างไรก็ตาม ผลิตภัณฑ์เหล่านั้นดูเหมือนจะใช้ i.MX 95 ในแพ็กเกจขนาด 15 × 15 มม. ขณะที่ FRDM-IMX95-PRO เป็นบอร์ดพัฒนารุ่นแรกที่ใช้ i.MX 95 แพ็กเกจขนาดใหญ่ 19 × 19 มม. ทำให้รองรับหน่วยความจำที่เร็วขึ้น โดยใช้ LPDDR5 ขนาด 16GB ที่ความเร็วสูงสุด 6400MT/s, รองรับ 10GbE แบบ Native และมีสล็อต M.2 จำนวน 2 ช่องผ่าน PCIe Gen3 สำหรับติดตั้ง NPU แบบแยกภายนอก

บอร์ดพัฒนา FRDM-IMX95-PRO วางจำหน่ายในราคา $300 (~10,000฿) บนร้านค้าของ NXP แม้จะยังถูกระบุสถานะเป็น “Pending Stock” (ยังไม่พร้อมจำหน่าย) สามารถดูรายละเอียดเพิ่มเติม รวมถึงคู่มือผู้ใช้ ไฟล์ดีไซน์ และข้อมูลด้านซอฟต์แวร์ได้ที่หน้าผลิตภัณฑ์
