Critical Link MitySOM-AM62x/A/P – โมดูล (SoM) แบบ SO-DIMM ที่ใช้ TI Sitara AM62 สำหรับ Edge AI และงานอุตสาหกรรม

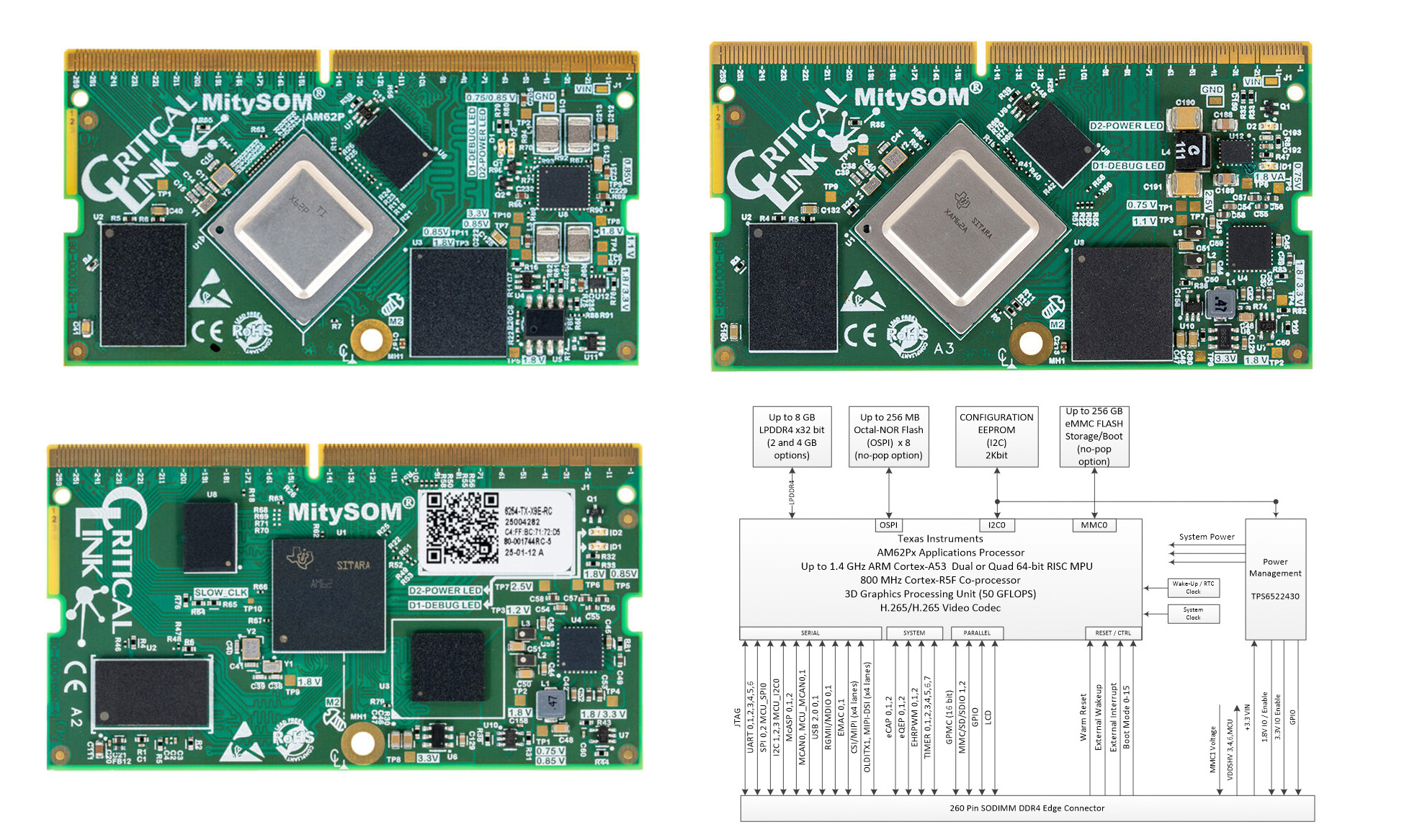

Critical Link MitySOM-AM62x/A/P เป็นตระกูล System-on-Module (SoM) แบบ SO-DIMM ที่ใช้แพลตฟอร์ม TI Sitara AM62 สำหรับระบบ Linux แบบฝังตัว ระบบอัตโนมัติในอุตสาหกรรม HMI และงาน Embedded อื่น ๆ โดยตระกูลนี้ประกอบด้วย MitySOM-AM62 สำหรับงานทั่วไป, MitySOM-AM62A ที่เน้นงาน AI และ MitySOM-AM62P ที่เน้นงานมัลติมีเดีย

โมดูล AM62 รุ่นมาตรฐานมาพร้อมโปรเซสเซอร์ Arm Cortex-A53 สูงสุด 4 คอร์ ความเร็ว 1.4 GHz พร้อม MCU Cortex-M4F ความเร็ว 400 MHz และ Programmable Real-Time Unit (PRU) แบบโปรแกรมได้ 2 ชุด ส่วน AM62A เพิ่ม C7x DSP พร้อม Matrix Multiply Accelerator รองรับประสิทธิภาพสูงสุด 2 TOPS และ Image Signal Processor (ISP) ขณะที่ AM62P มาพร้อม GPU 3D ที่มีประสิทธิภาพมากกว่า 50 GFLOPS และเอาต์พุต MIPI DSI แบบ 4 เลน

สเปคของ MitySOM-AM62x / AM62Ax / AM62Px:

• ตัวเลือก SoM
  • MitySOM-AM62x – Texas Instruments Sitara AM62x
    • Application CPU – Arm Cortex-A53 สูงสุด 4 คอร์ ความเร็วสูงสุด 1.4 GHz
    • Real-time cores
      • Arm Cortex-M4F ความเร็วสูงสุด 400 MHz
      • Dual-core Programmable Real-Time Unit (PRU-SS) ความเร็วสูงสุด 333 MHz
    • GPU – 3D Graphics Processing Unit (>8 GFLOPS) รองรับ OpenGL ES และ Vulkan (มีเฉพาะรุ่น AM625x)
    • NPU – ไม่มี
  • MitySOM-AM62Ax – Texas Instruments Sitara AM62Ax
    • Application CPU – Arm Cortex-A53 แบบ 4 คอร์ ความเร็วสูงสุด 1.4 GHz
    • Real-time cores – Arm Cortex-R5F จำนวน 1 คอร์ ความเร็วสูงสุด 800 MHz
      GPU – ไม่มี
    • NPU / Accelerators – C7x DSP พร้อม Matrix
    • Multiplication รองรับประสิทธิภาพสูงสุด 2 TOPS รวมถึงฮาร์ดแวร์สำหรับการเข้ารหัส/ถอดรหัสวิดีโอ และการเร่งประมวลผล ISP
  • MitySOM-AM62Px – Texas Instruments AM62P (AM62P54CVMHIAMHR)
    • Application CPU – Arm Cortex-A53 แบบ 4 คอร์ ความเร็วสูงสุด 1.4 GHz
    • Real-time cores
      • Arm Cortex-R5F จำนวน 1 คอร์ ความเร็วสูงสุด 800 MHz (รวมอยู่ใน MCU channel)
      • Arm Cortex-R5F จำนวน 1 คอร์ ความเร็วสูงสุด 800 MHz (สำหรับการจัดการอุปกรณ์)
    • GPU – Imagination IMG BXS-4-64 GPU สูงสุด 50 GFLOPS รองรับ OpenGL ES 3.2, Vulkan 1.2 และ OpenCL 1.2 EP
    • NPU – ไม่มี (การประมวลผล AI inference ดำเนินการโดยคอร์ A53 หรือ GPU)
• หน่วยความจำระบบ
  • MitySOM-AM62x – DDR4 x16 สูงสุด 4 GB @ 800 MHz พร้อมแบนด์วิดท์แบบ Burst 3.2 GB/วินาที
  • MitySOM-AM62Ax – LPDDR4 x32 สูงสุด 16 GB @ 1866 MHz พร้อมแบนด์วิดท์แบบ Burst 14.9 GB/วินาที
  • MitySOM-AM62Px – LPDDR4 x32 สูงสุด 8 GB @ 1600 MHz พร้อมแบนด์วิดท์แบบ Burst 13.2 GB/วินาที
• ที่จัดเก็บข้อมูล
  • MitySOM-AM62x/AM62A – eMMC Flash สูงสุด 128 GB (8-bit, ความเร็ว HS200); Octal หรือ Quad SPI NOR Flash สูงสุด 256 MB
  • MitySOM-AM62P –eMMC Flash สูงสุด 256 GB (8-bit, ความเร็วสูงสุด HS400); Octal หรือ Quad SPI NOR Flash สูงสุด 256 MB
  • EEPROM – 2 Kbit (256 x 8-bit) I2C configuration EEPROM สำหรับระบุข้อมูลของโมดู
• ขั้วต่อ SO-DIMM Edge Connector 260 พิน รองรับ
  • หน่วยความจำ – 16-bit GPMC สำหรับเชื่อมต่อหน่วยความจำภายนอก FPGA และอุปกรณ์ต่อพ่วงแบบ Memory-mapped
  • ที่จัดเก็บข้อมูล – 2x 4-bit MMC/SD/SDIO (MMC1 และ MMC2)
  • อินเทอร์เฟซจอแสดงผล
    • MitySOM-AM62x – รองรับจอแสดงผล 2 จอ ความละเอียดสูงสุด 1080p ต่อจอ
      • 1x 24-bit RGB output
      • 2x 4-lane OLDI/LVDS
    • MitySOM-AM62A –รองรับจอแสดงผล 1 จอ ความละเอียดสูงสุด 2048×1080 @ 60 fps ผ่าน 1x 24-bit RGB output
    • MitySOM-AM62P – รองรับหลายจอ ความละเอียดรวมสูงสุด 3840×1080
      • 1x 24-bit RGB output
      • 1x 4-lane OLDI/LVDS
      • 1x 4-lane MIPI DSI
  • กล้อง – 1x 4-lane MIPI CSI-2 / CSI 1.3 camera input พร้อม D-PHY รองรับความเร็วสูงสุด 2.5 Gbps ต่อเลน
  • เสียง – 3x Multi-channel Audio Serial Ports (McASP)
  • การเชื่อมต่อเครือข่าย – 2x Gigabit Ethernet MACs (10/100/1000 Mbps) พร้อมรองรับ RGMII/RMII และ MDIO
  • USB – 2x USB 2.0 High-Speed Dual-Role Device (DRD/OTG)
  • Low-speed I/Os
    • 3x CAN interfaces รองรับ CAN-FD
    • UART สูงสุด 7x, SPI 3x
    • I2C 3x (MitySOM-AM62x และ MitySOM-AM62A) หรือ I2C 4x (MitySOM-AM62P)
    • 4x General-purpose Timers
    • 3x Enhanced Capture (eCAP)
    • 3x Enhanced PWM (eHRPWM)
    • 3x 32-bit Enhanced Quadrature Pulse Encoder (eQEP)
      GPIO แบบ Multiplexed หลายช่อง พร้อมรองรับ Interrupt
  • การดีบัก – อินเทอร์เฟซ JTAG
• ความปลอดภัย
  • รองรับ Secure Boot
  • Hardware Cryptographic Accelerators (AES, SHA, DRBG, PKA
  • รองรับ High Security Field Securable (HS-FS)
  • Watchdog Timer และ Real-Time Clock (RTC) ในตัว
• พลังงาน
  • แรงดันอินพุต – แหล่งจ่ายไฟ DC เดี่ยว +3.3V (ช่วง 3.2V ถึง 3.5V)
  • PMIC
    • PMIC TPS65219 ของ TI บนโมดูล AM62x และ AM62A
    • PMIC TPS6522430 ของ TI บนโมดูล AM62P
  • เอาต์พุตไฟ – เอาต์พุตไฟเลี้ยง I/O 1.8V (สูงสุด 1500 mA)
• ขนาด – 69.60 x 38.10 (ฟอร์มแฟกเตอร์ 260-pin DDR4 SO-DIMM Edge Connector)
• อุณหภูมิ – เชิงพาณิชย์: 0°C ถึง +70°C; อุตสาหกรรม: -40°C ถึง +85°C; การจัดเก็บ: -65°C ถึง +80°C

โมดูลเหล่านี้รองรับ Processor SDK ของ TI และ Software Stack ของ Critical Link ซึ่งประกอบด้วย Linux บนพื้นฐาน Yocto, Prebuilt Images, ซอร์ส Linux Kernel และ U-Boot, Toolchains และเอกสารสำหรับนักพัฒนา โมดูลทั้งสามรุ่นใช้ Linux เป็นระบบปฏิบัติการหลัก ส่วน AM62 ยังรองรับการพัฒนา MCU+ SDK สำหรับคอร์ Cortex-M4F และ PRU-ICSS ขณะที่ AM62A และ AM62P ใช้ MCU+ SDK สำหรับคอร์ Cortex-R5F ขณะที่ AM62A เพิ่ม Edge AI Software Stack สำหรับ C7x DSP, ISP และการประมวลผลด้าน Vision ส่วน AM62P รองรับ Android SDK ของ TI ซึ่งรวมฟีเจอร์ GPU, Video Codec และการรองรับหลายจอแสดงผล นอกจากนี้ Critical Link ยังมี Yocto Configuration และ Prebuilt Images แยกสำหรับแต่ละโมดูล ทำให้สามารถเริ่มพัฒนาได้โดยไม่ต้องสร้าง Software Stack ทั้งหมดตั้งแต่ต้น

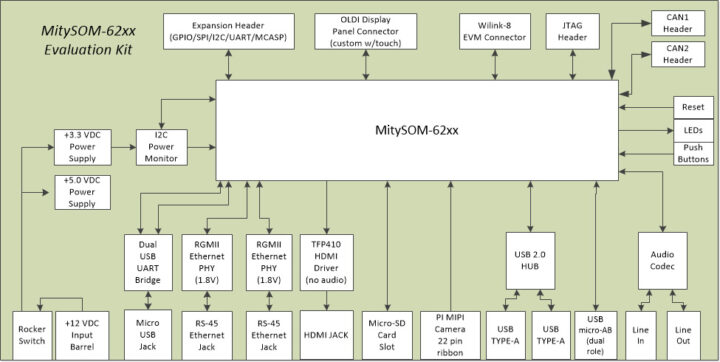

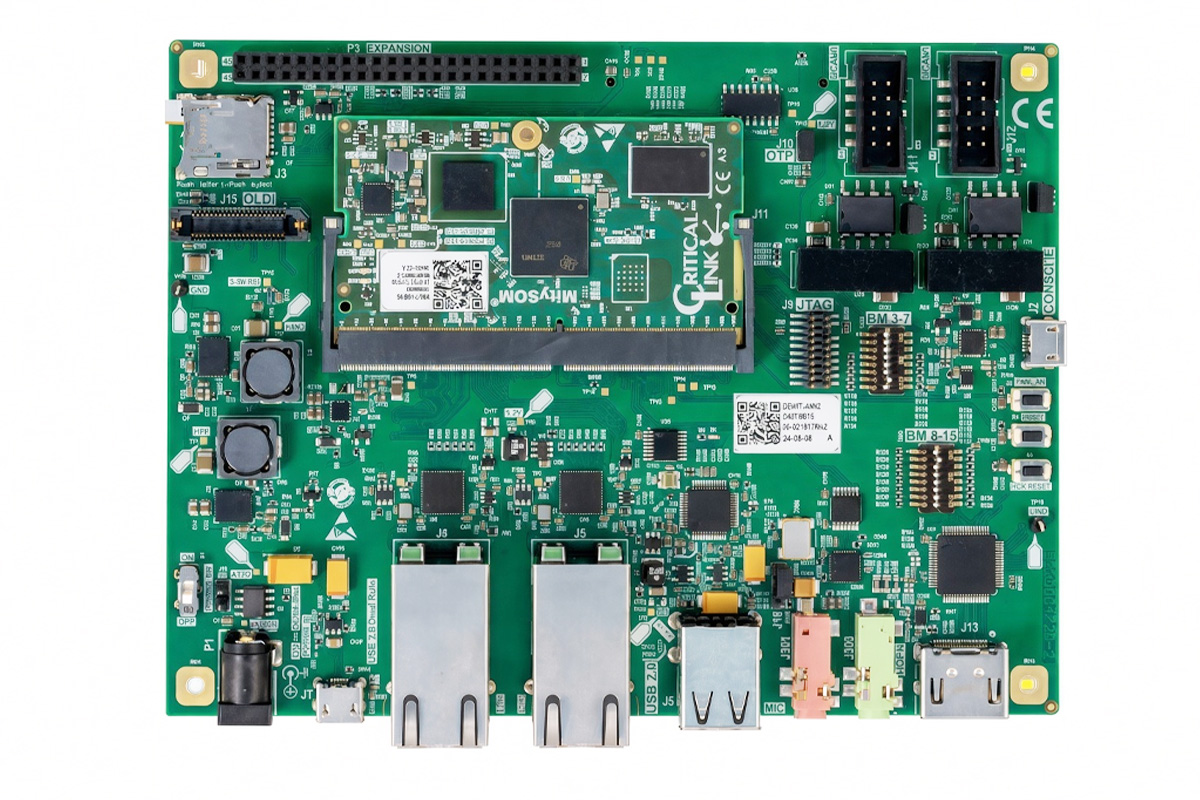

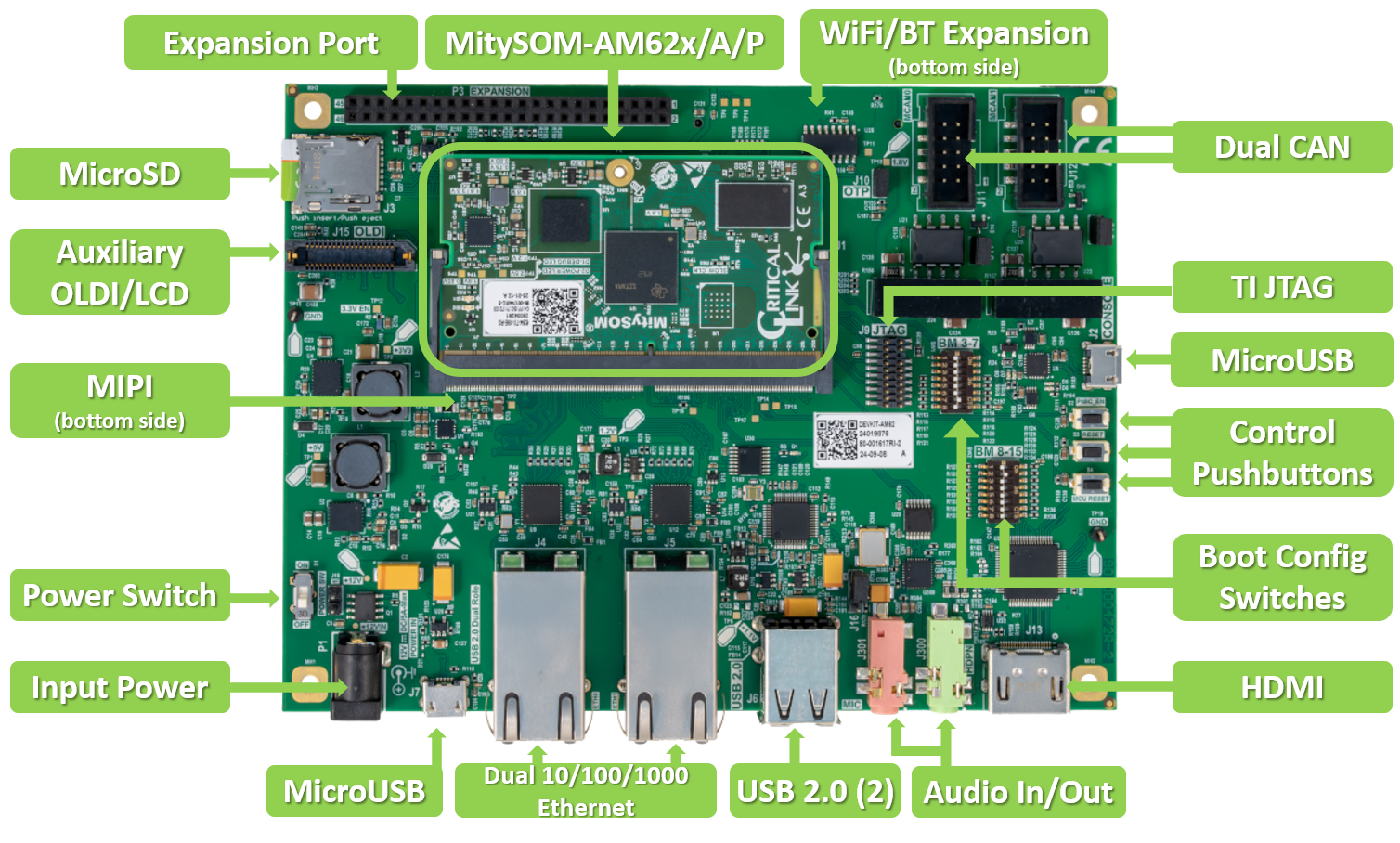

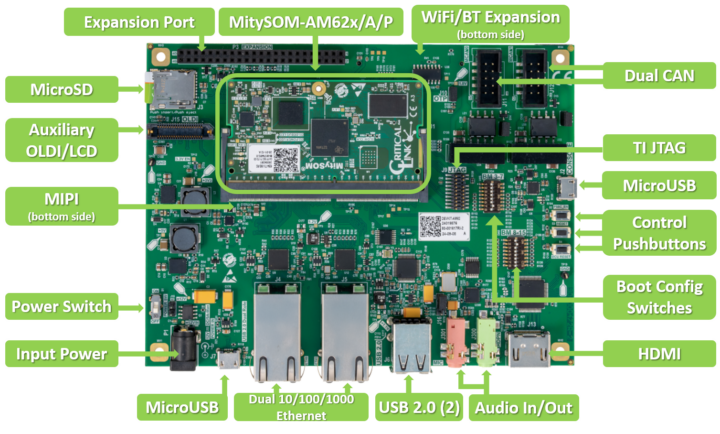

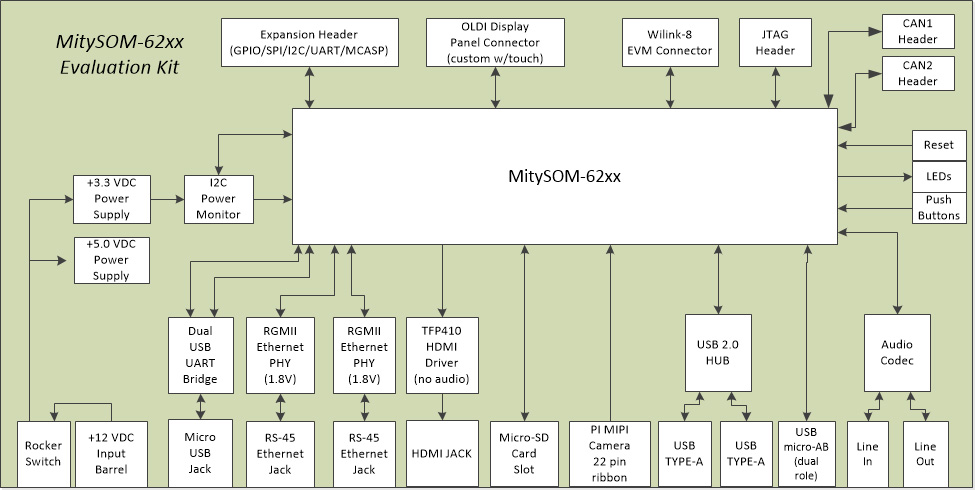

บริษัทยังมี MitySOM-AM62x/A/P Development Kit ซึ่งเปิดให้ใช้งานอินเทอร์เฟซหลักของ SoM เช่น Gigabit Ethernet 2 พอร์ต, Ethernet 10/100 2 พอร์ต, CAN 2 พอร์ต, USB 2.0, HDMI, OLDI/LCD, Audio I/O, microSD และอะแดปเตอร์สำหรับโมดูล Wi-Fi/Bluetooth นอกจากนี้ยังมี Pushbuttons, Boot Configuration Switches และ Debug Interfaces ติดตั้งมาให้บนบอร์ด

สำหรับ SoM และ Single Board Computer อื่น ๆ ที่ใช้ Texas Instruments AM62x/A/P ได้แก่ Variscite VAR-SOM-AM62, Toradex Verdin AM62 และ MYiR MYC-YM62X รวมถึง iWave Systems iW-RainboW-G55M (AM62A), VAR-SOM-AM62P และ DEBIX T62P-01 Industrial SBC เมื่อเปรียบเทียบกับผลิตภัณฑ์เหล่านี้ โมดูล Critical Link MitySOM-AM62x/A/P มีลักษณะใกล้เคียงกัน แต่จุดเด่นคือการนำ AM62x, AM62A และ AM62P มาไว้ในตระกูล SO-DIMM 260 พินที่ใช้ Pin-compatible ร่วมกัน และสามารถใช้ Development Kit เดียวกันได้

MitySOM-AM62x/A/P Development Kit มีจำหน่าย บนร้าน Copant ในราคา $499 (~17,000฿) ถึง $668.75 (~23,000฿) โดยราคาขึ้นอยู่กับ Configuration ที่เลือก ชุด Development Kit ประกอบด้วย SoM, Base Board, Power Supply, สาย USB และ Ethernet, USB Drive ที่มี Development Software และเอกสาร รวมถึง Quick-start Guide สามารถดูข้อมูลเพิ่มเติมเกี่ยวกับโมดูลใหม่และชุดพัฒนาดูได้ที่เว็บไซต์ของ Critical Link
