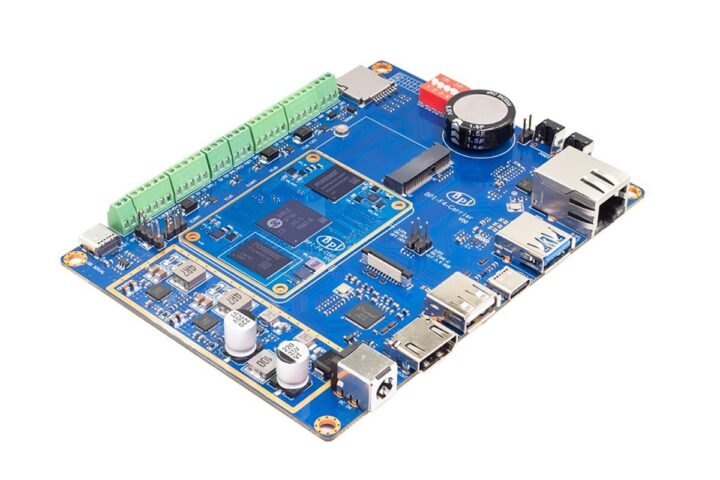

Banana Pi BPI-F4 – บอร์ด SBC สำหรับงาน Edge AI เกรดอุตสาหกรรม ใช้ชิป Sunplus SP7350 พร้อม NPU 4.1 TOPS

Banana Pi BPI-F4 บอร์ด SBC สำหรับงาน Edge AI เกรดอุตสาหกรรมขนาดกะทัดรัด ที่ใช้ชิป Sunplus SP7350 quad-core Cortex-A55 พร้อม NPU ประสิทธิภาพ 4.1 TOPS เมื่อเทียบกับบอร์ด BPI-F2S SBC, ที่ใช้ชิป SunPlus SP7021 แล้ว BPI-F4 มีการรองรับอินเทอร์เฟซเพิ่มเติมผ่าน Terminal Blocks เหมาะสำหรับงานด้าน AI vision, หุ่นยนต์ และระบบควบคุม

บอร์ดรองรับการบูตจาก microSD หรือ eMMC บนบอร์ด พร้อมพอร์ต USB 3.0/2.0, เอาต์พุตวิดีโอ HDMI, Ethernet และอินพุต MIPI CSI สำหรับกล้อง OV5647 ด้านการเชื่อมต่อรองรับ Gigabit Ethernet, Wi-Fi และ Bluetooth ฟีเจอร์อื่น ๆ ได้แก่ เทอร์มินัลบล็อก 7 ชุดสำหรับ GPIO, ADC, SPI, I²C, UART และ PWM, จัมเปอร์เลือกโหมดไฟเลี้ยงและโหมด USB และระบบบูตอัตโนมัติ

สเปคของ Banana Pi BPI-F4 :

BPI-F4-Core board
- SoC – Sunplus SP7350 (C3V)
  - CPU
    - Quad-core Cortex-A55 @ 2.1 GHz
    - Cortex-M4 MCU @ สูงสุด 400MHz สำหรับ sub-system ที่ทำงานตลอดเวลา (Always-on)
  - VPU – รองรับการถอดรหัส/เข้ารหัสวิดีโอ H.264
  - AI Accelerator – NPU ประสิทธิภาพ 4.1 TOPS @ 900 MHz (บางเอกสารระบุ 4.6 TOPS)
- หน่วยความจำ – LPDDR4 SDRAM 4GB
- ที่เก็บข้อมูล – eMMC flash 32GB
- อินเทอร์เฟซ Carrier board – 2x คอนเนคเตอร์บอร์ดต่อบอร์ด 100 พิน, รองรับการใช้งานร่วมกับ Raspberry Pi CM4/CM5 (เช่น ไม่มี HDMI เพราะไม่รองรับตรงจาก SoC)

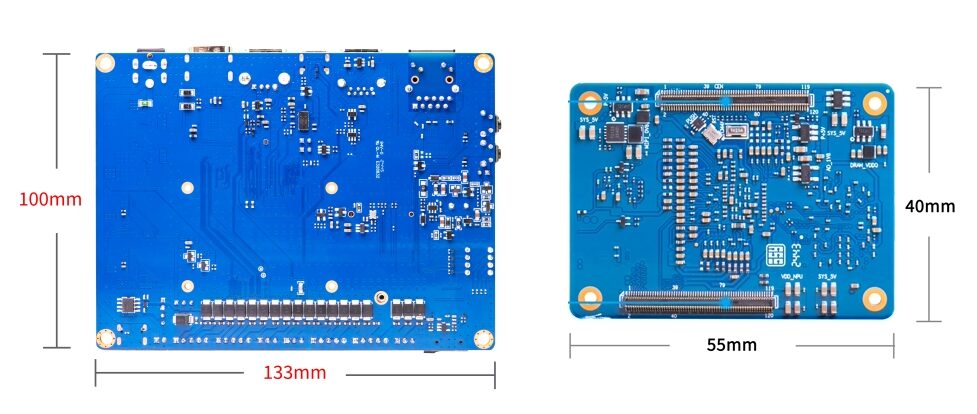

- ขนาด – 55 x 40 มม. (เท่ากับ Raspberry Pi CM4)
BPI-F4-Carrier (คอนเนคเตอร์บอร์ดต่อบอร์ด 100 พิน ระยะพิทช์ 0.5 มม.)
- ที่เก็บข้อมูล – ช่องใส่ MicroSD card slot
- จอแสดงผล – เอาต์พุต HDMI (สูงสุด 1080p) แปลงผ่านวงจร MIPI DSI to HDMI bridge
- กล้อง – MIPI CSI รองรับโมดูลกล้อง OV5647
- ระบบเครือข่าย
  - พอร์ต Gigabit Ethernet RJ45 (ผ่านชิป Realtek RTL8211F PHY)
  - ซ็อกเก็ต M.2 สำหรับโมดูล Wi-Fi
- USB
  - พอร์ต USB 3.0 Type-A (แชร์กับ Type-C)
  - พอร์ต USB 3.0 Type-C (แชร์กับ Type-A)
  - พอร์ต USB 2.0 Type-A
  - พอร์ต USB 2.0 Type-C (UART0 ผ่านชิป CH340N)
- การดีบัก – UART header (มีจัมเปอร์เลือกแรงดัน 3.3V/5V)
- การขยายการเชื่อมต่อ
  - 7x Terminal Blocks (GPIO, ADC, SPI, I²C, UART, PWM)
  - พอร์ต M.2 E-Key (22×30 มม.) สำหรับโมดูลไร้สาย
- อื่น ๆ
  - ปุ่ม Reset และ Power
  - จัมเปอร์เลือกแรงดัน I/O (3.3 V หรือ 5 V)
  - จัมเปอร์ Sleep หรือ Power
  - สวิตช์ตั้งค่าบูต SP7350
  - super capacitor 1.5 F สำหรับสำรองพลังงานให้ RTC
- การจ่ายไฟ – อินพุต DC 12V/2A ผ่าน barrel jack 5.5/2.1 มม. หรือผ่าน terminal block
- ขนาด – 134 x 101 มม.

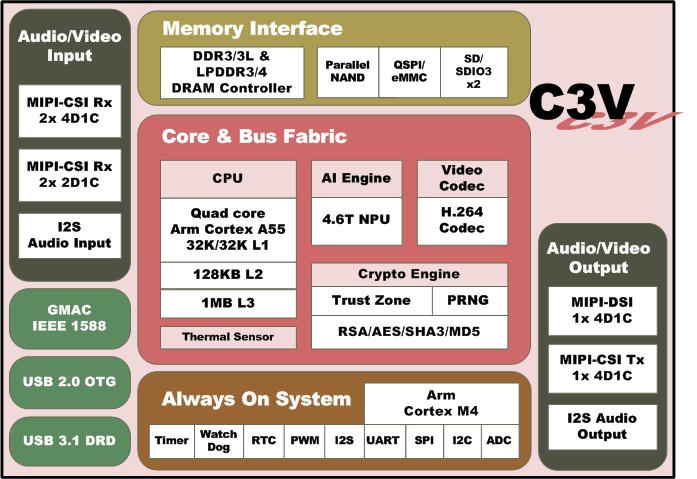

Sunplus C3V SoC Block diagram — บล็อกไดอะแกรมของ Sunplus SP7350 (C3V) SoC

Banana Pi BPI-F4 รองรับ Ubuntu 24.04 XFCE Desktop พร้อม Linux Kernel 6.6.47 โดยสามารถบูตได้จากทั้ง microSD card หรือ eMMC flash ซึ่งอิมเมจระบบปฏิบัติการจะรวมไดรเวอร์และเครื่องมือ AI (AI toolchains) ที่ปรับแต่งให้เหมาะสมกับชิป Sunplus SP7350 ไว้แล้ว พร้อมซอร์สโค้ดและวิธีคอมไพล์ที่เผยแพร่บน GitHub

บอร์ดนี้รองรับเฟรมเวิร์ก AI หลายตัว เช่น TensorFlow, PyTorch, Caffe, TFLite, DarkNet และ ONNX พร้อมโมเดลที่เทรนไว้ล่วงหน้าประมาณ 50 โมเดล เช่น YOLOv5 / v8 / v10, ทาง Sunplus มีคู่มือการใช้งานอย่างละเอียด, รายงานการทดสอบประสิทธิภาพ NPU, และเอกสารประกอบบน official wiki, Banana Pi ก็มีเอกสารประกอบ เช่น คู่มือเริ่มต้นใช้งาน และทรัพยากรอื่น ๆ สำหรับบอร์ด BPI-F4 ครอบคลุมขั้นตอนการตั้งค่า, การกำหนดโหมดบูต, การติดตั้งเฟิร์มแวร์, การทดสอบอุปกรณ์ต่อพ่วง, การควบคุมกล้อง และเคล็ดลับในการติดตั้งแอปพลิเคชัน AI และ Vision อย่างรวดเร็ว

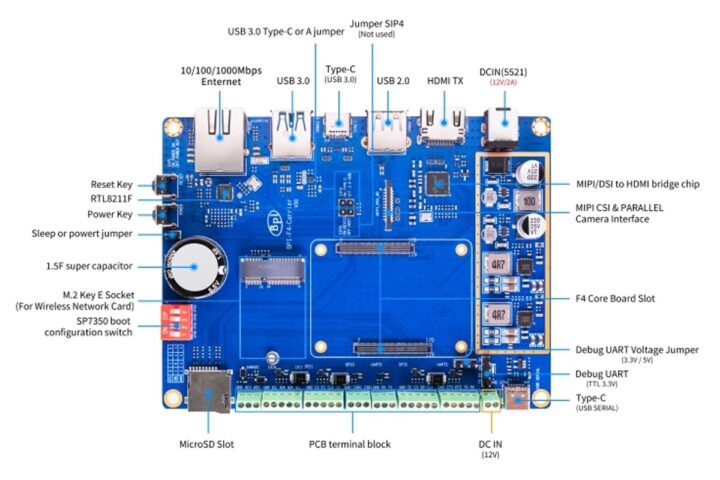

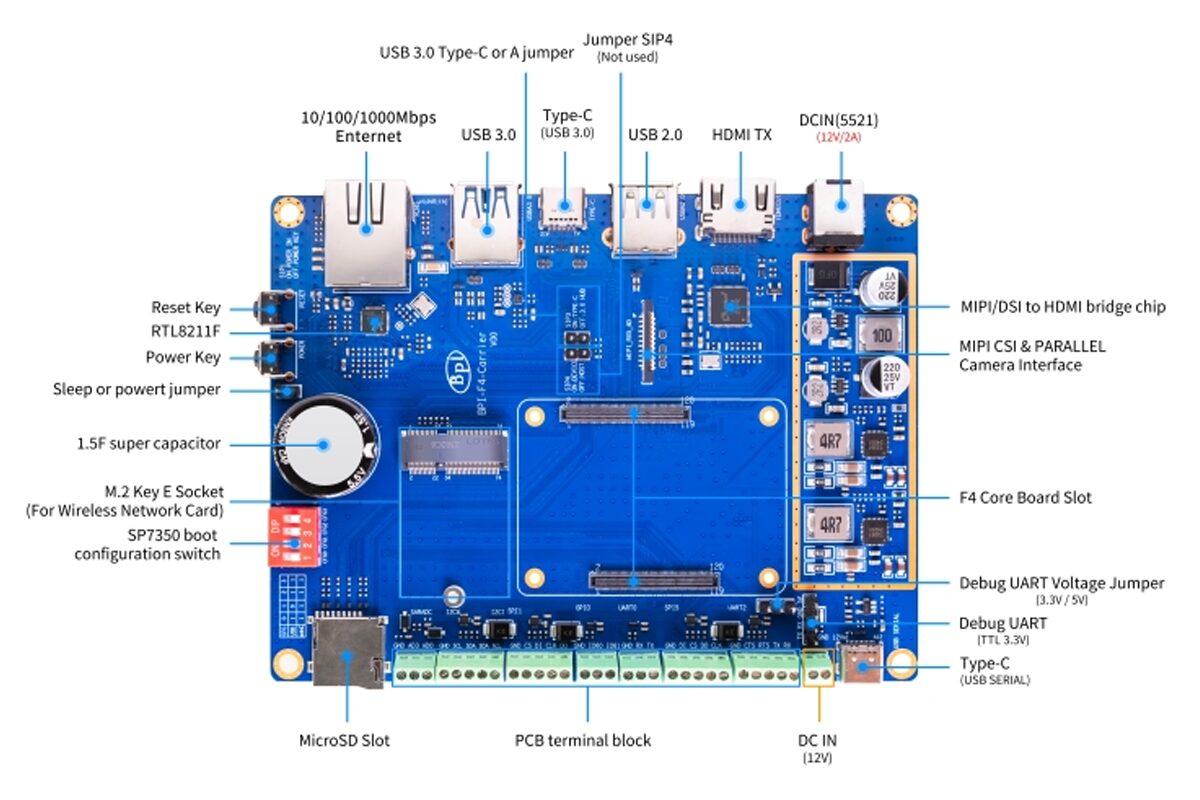

Banana Pi BPI F4 Hardware Overview — ภาพรวมฮาร์ดแวร์ของบอร์ด Banana Pi BPI-F4

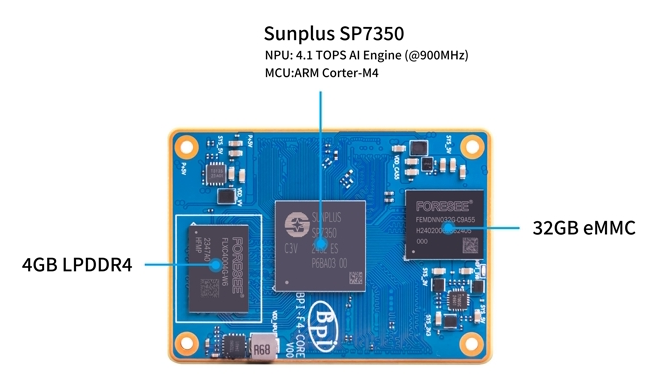

BPI-F4-Core board Hardware Overview — ภาพรวมฮาร์ดแวร์ของบอร์ด BPI-F4-Core board

ก่อนหน้านี้ Banana Pi ได้เปิดตัวบอร์ด SBC รุ่น BPI-F3 (SpacemIT K1) และ BPI-F2P (Sunplus SP7021 “Plus1”) แต่รุ่นใหม่ BPI-F4 มาพร้อมชิป Sunplus SP7350 ที่ทรงพลังยิ่งขึ้น โดยมีซีพียู Arm Cortex-A55 จำนวน 4 คอร์ ความเร็ว 2.1 GHz, คอนโทรลเลอร์ Cortex-M4 สำหรับงานเรียลไทม์ที่ใช้พลังงานต่ำ และ NPU ประสิทธิภาพ 4.1 TOPS โดยรุ่น F3 จะยังได้เปรียบในด้านวิดีโอ 4K และการเชื่อมต่อ NVMe/SATA ส่วนรุ่น F2P จะเหมาะกับพอร์ตอุตสาหกรรมรุ่นเก่า

บอร์ด Banana Pi BPI-F4 SBC วางจำหน่ายบน AliExpress ในราคา $68.42(~2,200฿) ไม่รวมค่าจัดส่ง ซึ่งราคานี้เป็นราคาโปรโมชั่นที่รวมส่วนลด 20% อยู่ในขณะนี้
