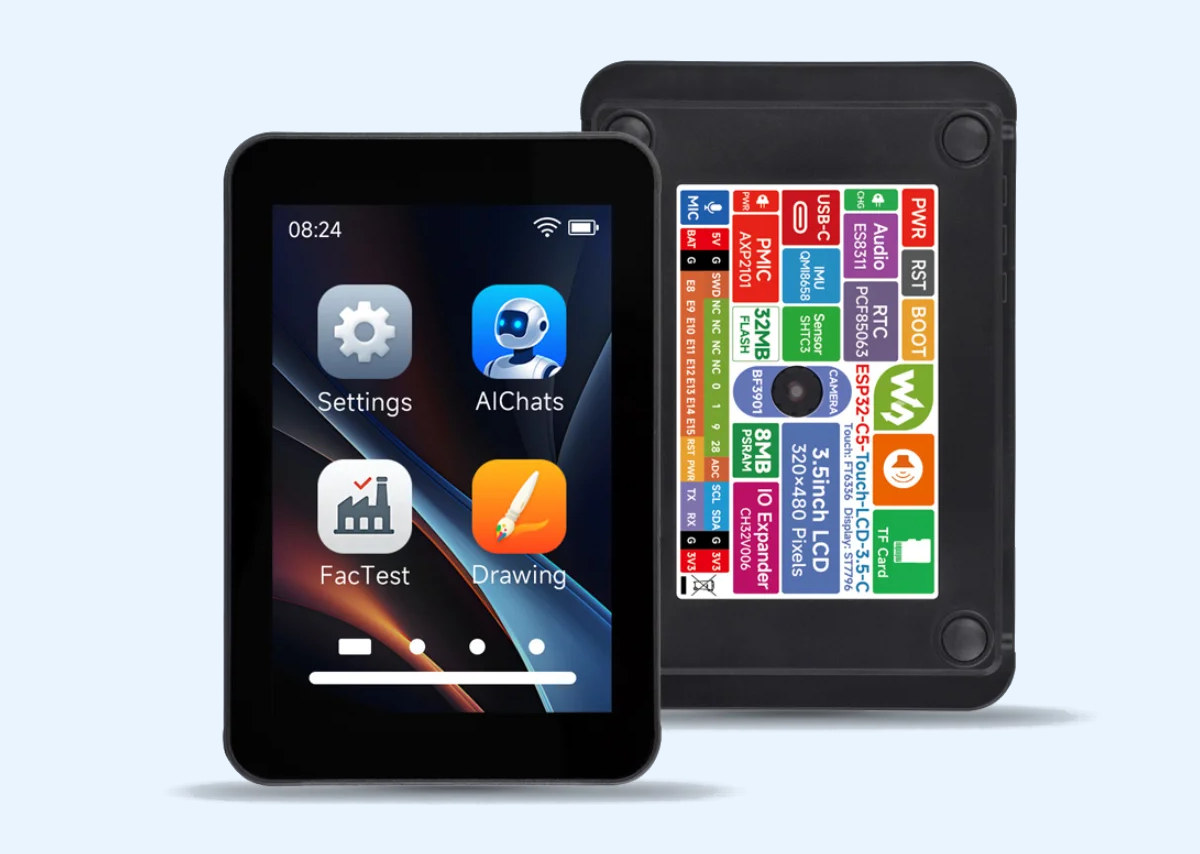

Waveshare ESP32-C5-Touch-LCD-3.5 : บอร์ดพัฒนา ESP32-C5 พร้อมจอสัมผัส 3.5 นิ้ว รองรับกล้องและแบตเตอรี่

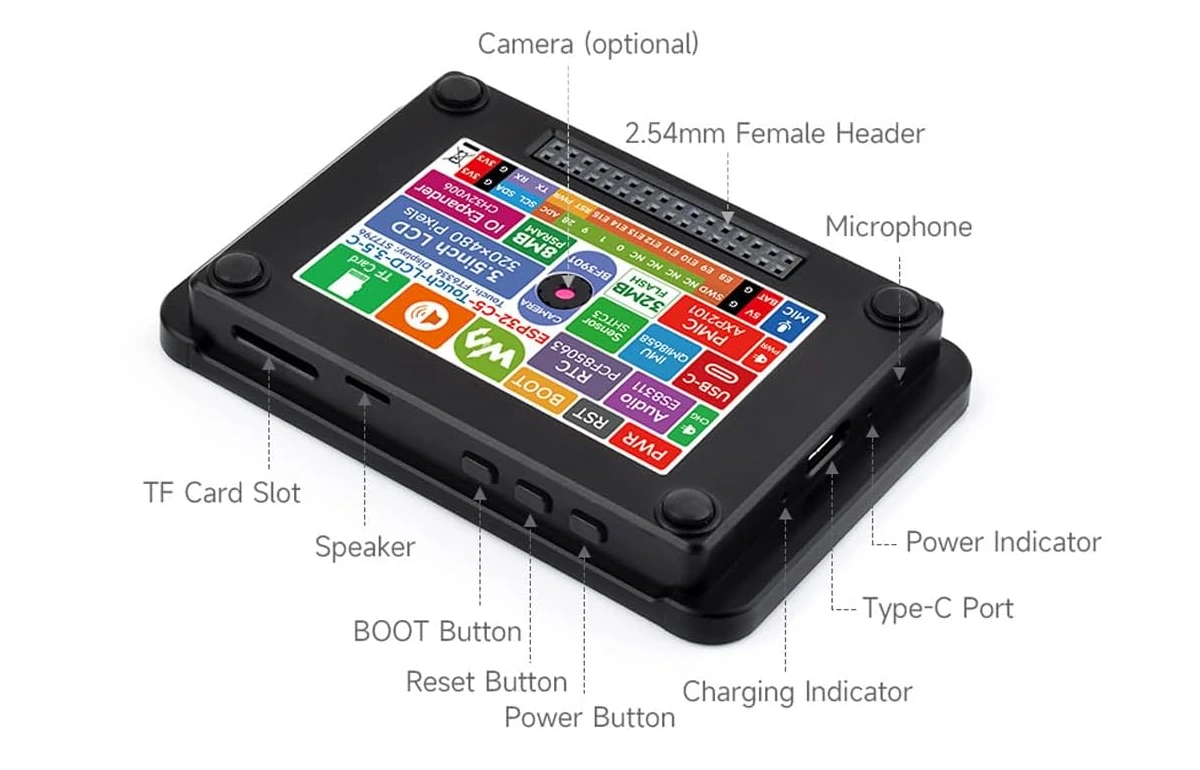

Waveshare ESP32-C5-Touch-LCD-3.5 เป็นบอร์ดพัฒนา ESP32-C5 ที่มาพร้อมจอแสดงผลสีแบบสัมผัสขนาดใหญ่ 3.5 นิ้ว พร้อมตัวเลือกติดตั้งกล้องความละเอียดต่ำ BF3901 ความละเอียด 0.08MP และ/หรือแบตเตอรี่ความจุ 500mAh

ตัวบอร์ดยังมีคอนเนกเตอร์ลำโพงและไมโครโฟนในตัวสำหรับการโต้ตอบด้วยเสียง, เซ็นเซอร์ IMU แบบ 6 แกน, เซ็นเซอร์วัดอุณหภูมิและความชื้น, ช่องใส่ microSD card สำหรับเพิ่มพื้นที่จัดเก็บและขา GPIO แบบ 32 พินสำหรับเชื่อมต่ออุปกรณ์ภายนอก

สเปคของ ESP32-C5-Touch-LCD-3.5 :

โมดูลไร้สาย – Espressif Systems ESP32-C5-WROOM-1U-N32R8
- SoC – ESP32-C5HR8
  - CPU
    - โปรเซสเซอร์ RISC-V แบบ Single-core 32-bit ความเร็วสูงสุด 240MHz
    - RISC-V Low-power Core ความเร็ว 40MHz สำหรับงานที่เน้นประหยัดพลังงาน
  - หน่วยความจำ – SRAM ในชิป 384 KB, PSRAM 8 MB
  - ที่จัดเก็บข้อมูล – ROM 320 KB
  - การเชื่อมต่อไร้สาย
    - รองรับ Wi-Fi 6 แบบ Dual-band 2.4GHz/5GHz 802.11ax และรองรับ Wi-Fi 4 802.11b/g/n
    - Bluetooth 5.0 Low Energy (LE)
    - วิทยุ 802.15.4 รองรับ Zigbee 3.0 และ Thread 1.3
- ที่จัดเก็บข้อมูล – Flash 32 MB
- สายอากาศ – คอนเนกเตอร์สายอากาศ IPEX
ที่จัดเก็บข้อมูล – ช่อง microSD card
จอแสดงผล
- จอ IPS สี 262K ขนาด 3.5 นิ้ว ความละเอียด 480 × 320 พิกเซล
  รองรับระบบสัมผัสแบบ Capacitive
- คอนโทรลเลอร์จอ ST7796 ผ่าน SPI
- คอนโทรลเลอร์สัมผัส FT6336 ผ่าน I2C
กล้อง – กล้อง BF3901 แบบออปชัน ความละเอียด 320 x 240
เสียง
- ไมโครโฟน MEMS บนบอร์ด
- คอนเนกเตอร์ลำโพง 2 พิน
- ชิปแปลงสัญญาณเสียง ES8311 แบบใช้พลังงานต่ำ
- แอมพลิฟายเออร์เสียง NS4150B
USB – พอร์ต USB Type-C สำหรับจ่ายไฟ อัปโหลดโปรแกรม และรับส่งข้อมูล
เซนเซอร์
- เซนเซอร์วัดอุณหภูมิและความชื้น SHTC3
- QMI8658 IMU แบบ 6 แกน ประกอบด้วย Gyroscope 3 แกน และ Accelerometer 3 แกน
การขยาย – Header 32 พิน (ระยะพิทช์ 2.54 มม.) พร้อม GPIO, UART, I2C ฯลฯ
อื่น ๆ
- ปุ่ม Power, Reset และ Boot
- ไฟ LED แสดงสถานะเพาเวอร์และการชาร์จ
- ชิป RTC PCF85063
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB Type-C
- Header 2 พินสำหรับแบตเตอรี่ลิเธียม 3.7V รองรับผ่านชิปจัดการพลังงาน AXP2101
ขนาด – 95.11 x 63.67 x 14.10 มม.

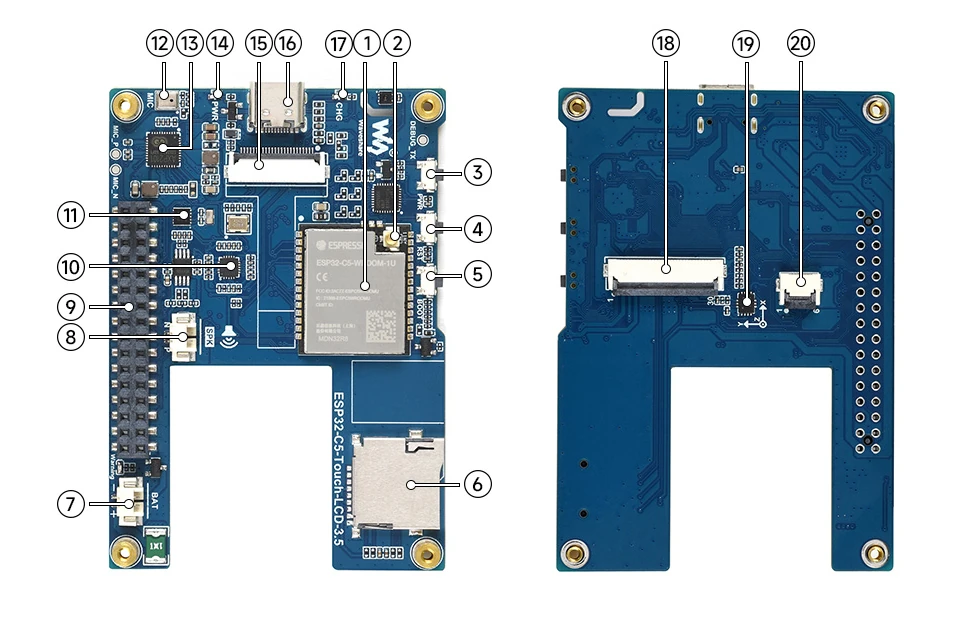

บอร์ด ESP32-C5-Touch-LCD-3.5 — 10: ES8311 codec ; 11: RTC PCF85063 ; 13: PMU AXP2101 ; 15: คอนเนกเตอร์กล้อง ; 19: IMU QMI8658

สเปคโดยรวมใกล้เคียงกับ ESP32-C5-Touch-LCD-2.8 เป็นอย่างมาก ต่างกันเพียงหน้าจอที่มีขนาดใหญ่กว่าและความละเอียดสูงกว่า อีกทั้งยังมาพร้อมสายอากาศ IPEX (แทนสายอากาศ PCB), กล้องแบบออปชัน, GPIO header 32 พิน และ PMU AXP2101 ที่ล้ำสมัยกว่า

Waveshare มาพร้อมเฟิร์มแวร์จากโรงงาน ซึ่งดูเหมือนจะพัฒนาบนพื้นฐาน ESPBrookesia พร้อมคู่มือเริ่มต้นใช้งานกับเฟรมเวิร์ก ESP-IDF หรือ Arduino IDE และส่วนสอนใช้งาน AI รวมถึงบทเรียนด้าน AI ที่รองรับ XiaoZhi AI voice assistant และมีแผนรองรับ OpenClaw และ ESP-Claw ในอนาคต บน Wiki ของผลิตภัณฑ์

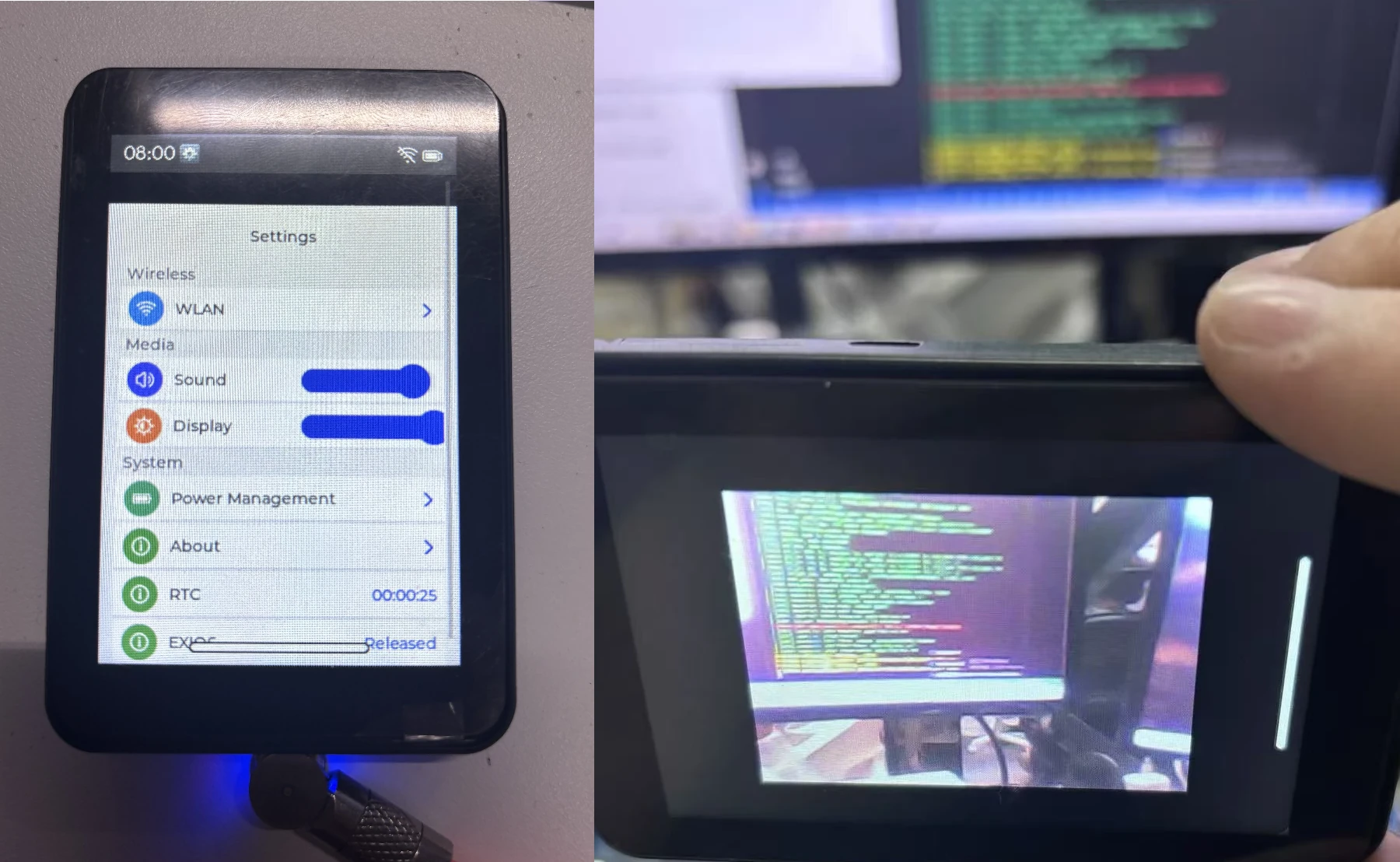

เฟิร์มแวร์ดีฟอลต์ของจอ 3.5 นิ้วบน ESP32-C5 — เฟิร์มแวร์เริ่มต้น (ซ้าย) และตัวอย่างการใช้งานกล้อง (ขวา)

จอขนาด 3.5 นิ้วถือว่าใหญ่ที่สุดเท่าที่พบในบอร์ดพัฒนา ESP32-C5 ในขณะนี้ โดยบอร์ดรุ่นอื่น ๆ เช่น LILYGO T-DONGLE-C5 ที่ใช้จอ OLED ขนาดเพียง 0.96 นิ้วแบบไม่รองรับการสัมผัส, บอร์ดพัฒนา ESP32-C5-LCD-1.47 ที่ใช้จอ LCD 1.47 นิ้วแบบไม่สัมผัส และ LILYGO T-Display C5 ที่ใช้จอ IPS 1.9 นิ้วพร้อมตัวเลือกสัมผัสแบบ Capacitive โดยจอทั้งหมดนี้เชื่อมต่อผ่าน SPI ดังนั้นหากสร้าง UI ที่ซับซ้อนมาก การแสดงผลบนจอ 3.5 นิ้วอาจมีข้อจำกัดและทำให้การตอบสนองช้าลงได้

ถ้าต้องการความละเอียดที่สูงขึ้นและ/หรือ GUI ที่ลื่นไหลกว่า พร้อม Wi-Fi 6 แบบ Dual-band สามารถเลือกโซลูชัน ESP32-P4 + ESP32-C5 เช่น GUITION JC-ESP32P4-M3-DEV หรือ Wireless Tag WT99P4C5-S1 รองรับจอ MIPI ที่เข้ากันได้

Waveshare จำหน่ายชุดพัฒนา ESP32-C5-Touch-LCD-3.5 ทั้งแบบมีและไม่มีกล้อง/แบตเตอรี่ ในราคา $37.99 (~1,300฿)– $43.99 (~1,500฿) บน AliExpress, $43.99 (~1,500฿) – $47.99 (~1,600฿) บน Amazon หรือ $31.99 (~1,100฿) – $35.99 (~1,200฿) บนร้านค้าออนไลน์ของ Waveshare
